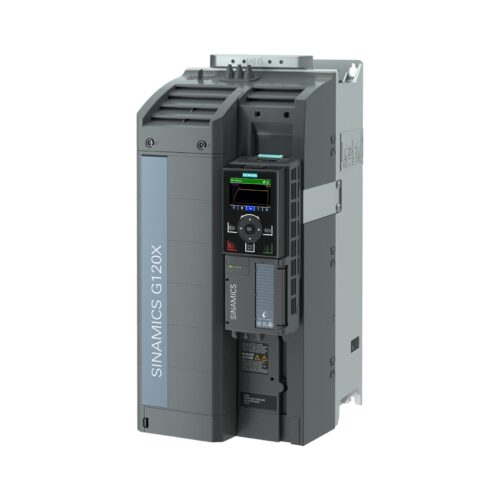

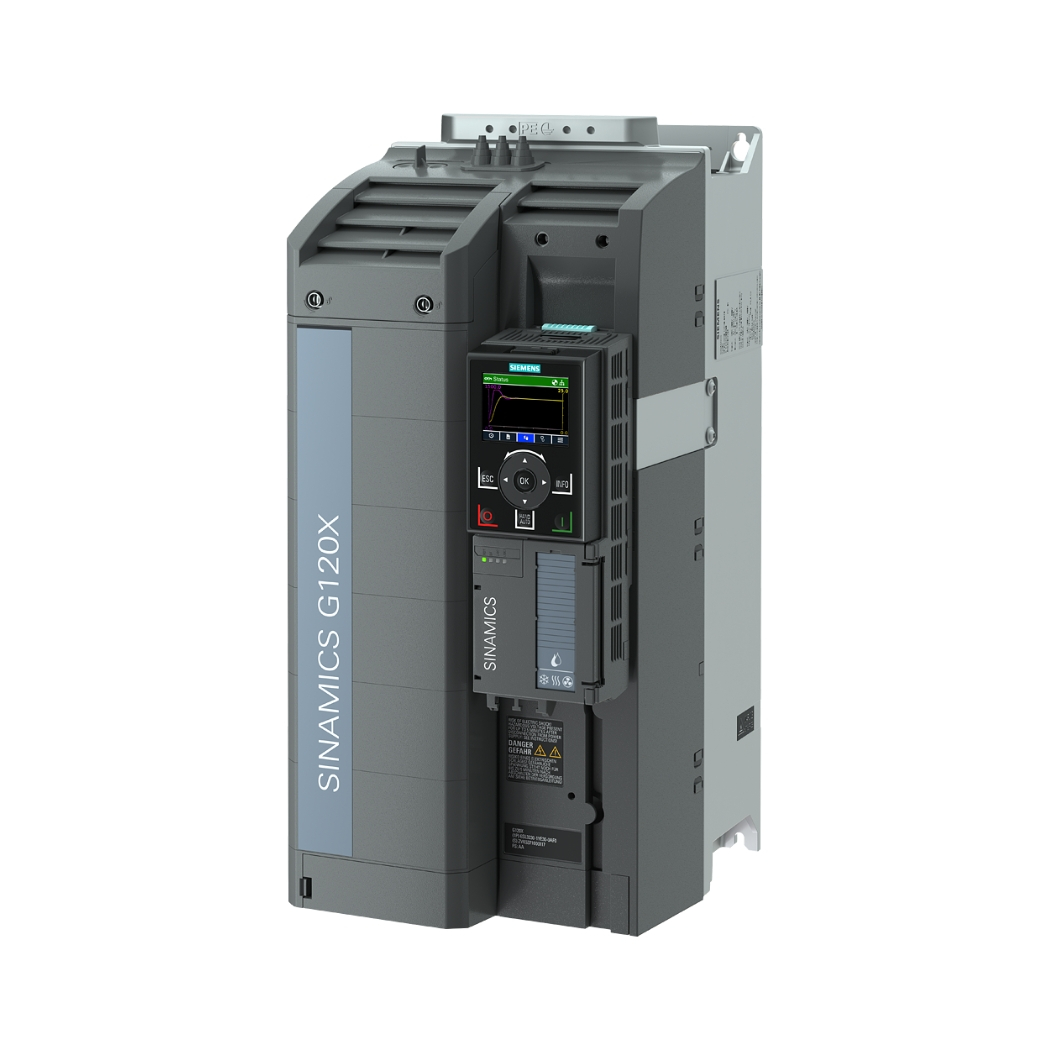

6SL3220-2YE34-0UF0 SINAMICS G120X 3AC 30KW, bộ biến tần ưu việt từ Siemens, mang đến giải pháp điều khiển động cơ mạnh mẽ, linh hoạt và tiết kiệm năng lượng, là lựa chọn lý tưởng cho các ứng dụng bơm, quạt, máy nén khí trong nhiều ngành công nghiệp.
Tại thanhthienphu.vn, chúng tôi tự hào cung cấp sản phẩm chính hãng, cùng dịch vụ tư vấn, hỗ trợ kỹ thuật tận tâm, giúp bạn khai thác tối đa tiềm năng của hệ thống, nâng tầm hiệu suất vận hành.
1. Thông tin chi tiết về sản phẩm 6SL3220-2YE34-0UF0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE34-0UF0 |
| Dòng sản phẩm | SINAMICS G120X |
| Điện áp đầu vào | 3 pha 380-480 V AC (+/- 10%) |
| Công suất | 30 kW (40 HP) |
| Dòng điện đầu ra định mức | 60 A |
| Tần số đầu ra | 0-550 Hz |
| Chế độ điều khiển | V/f, Vector không cảm biến (Sensorless Vector Control – SLVC), Vector có cảm biến (Field Oriented Control – FOC) |
| Cấp bảo vệ | IP20 (tùy chọn IP55) |
| Nhiệt độ hoạt động | -20°C đến +60°C (tùy thuộc vào điều kiện cụ thể) |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, EtherNet/IP, Modbus TCP, USS/Modbus RTU |
| Tính năng bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất,… |
| Kích thước (Cao x Rộng x Sâu) | 470 mm x 200 mm x 237 mm (tham khảo tài liệu kỹ thuật chi tiết của Siemens để có kích thước chính xác cho từng phiên bản) |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
| Nguồn gốc | Siemens – Đức |
2. Cấu tạo sản phẩm 6SL3220-2YE34-0UF0
- Khối công suất (Power Module): Trái tim của biến tần, nơi diễn ra quá trình biến đổi năng lượng điện, cung cấp dòng điện và điện áp phù hợp cho động cơ.
- Khối điều khiển (Control Unit): Bộ não của hệ thống, nơi xử lý các tín hiệu điều khiển, thực hiện các thuật toán phức tạp để đảm bảo động cơ hoạt động chính xác theo yêu cầu.
- Màn hình hiển thị và bàn phím (Operator Panel): Giao diện thân thiện, cho phép người dùng dễ dàng cài đặt, giám sát và điều khiển biến tần. (Tùy chọn, có thể sử dụng BOP-2 hoặc IOP-2)
- Cổng giao tiếp truyền thông: Cầu nối giữa biến tần và hệ thống điều khiển trung tâm, cho phép giám sát và điều khiển từ xa.
- Các đầu nối (Terminals): Điểm kết nối các dây dẫn điện, tín hiệu điều khiển và truyền thông.
- Quạt làm mát: Đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao.
- Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.
3. Các tính năng chính của sản phẩm 6SL3220-2YE34-0UF0
- Điều khiển Vector không cảm biến (SLVC): Tối ưu hóa hiệu suất động cơ, đặc biệt ở tốc độ thấp, mà không cần cảm biến tốc độ, giúp giảm chi phí và đơn giản hóa hệ thống.
- Chế độ tiết kiệm năng lượng ECO: Tự động điều chỉnh điện áp và dòng điện để giảm thiểu tổn thất năng lượng khi động cơ hoạt động ở tải nhẹ.
- Chức năng “Keep Running”: Duy trì hoạt động của động cơ trong trường hợp nguồn điện bị dao động nhẹ, đảm bảo tính liên tục của quá trình sản xuất.
- Tích hợp các chức năng bảo vệ: Bảo vệ toàn diện cho động cơ và biến tần, giúp kéo dài tuổi thọ thiết bị và giảm thiểu thời gian dừng máy.
- Hỗ trợ nhiều giao thức truyền thông: Dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất hệ thống.
- Chức năng điều khiển PID tích hợp: Cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ,…
- Thiết kế chắc chắn, bền bỉ: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Dễ dàng lắp đặt, vận hành và bảo trì: Tiết kiệm thời gian và chi phí.
4. Hướng dẫn kết nối sản phẩm 6SL3220-2YE34-0UF0 với phần mềm
Bước 1: Chuẩn bị:
- Phần mềm: Tải và cài đặt phần mềm STARTER (phiên bản miễn phí) hoặc Startdrive (tích hợp trong TIA Portal) từ trang web của Siemens.
- Cáp kết nối: Sử dụng cáp USB hoặc Ethernet (tùy thuộc vào cổng giao tiếp của biến tần và máy tính).
- Nguồn cấp: Đảm bảo biến tần đã được cấp nguồn và hoạt động bình thường.
Bước 2: Kết nối phần cứng:
- Kết nối cáp USB hoặc Ethernet từ biến tần đến máy tính.
- Nếu sử dụng kết nối Ethernet, hãy đảm bảo biến tần và máy tính nằm trong cùng một mạng.
Bước 3: Thiết lập kết nối trong phần mềm:
- Mở phần mềm STARTER hoặc Startdrive.
- Tạo một dự án mới hoặc mở một dự án hiện có.
- Thêm biến tần SINAMICS G120X vào dự án.
- Chọn phương thức kết nối (USB hoặc Ethernet).
- Nhập địa chỉ IP của biến tần (nếu sử dụng kết nối Ethernet).
- Thiết lập các thông số truyền thông (nếu cần).
Bước 4: Kiểm tra kết nối:
- Nhấn nút “Connect” hoặc “Online” trong phần mềm.
- Nếu kết nối thành công, phần mềm sẽ hiển thị trạng thái của biến tần và cho phép bạn truy cập vào các thông số và chức năng của nó.
5. Cách lập trình sản phẩm 6SL3220-2YE34-0UF0
Lập trình cơ bản bằng bàn phím:
- Sử dụng các nút trên bàn phím để điều hướng menu và thay đổi các thông số.
- Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết chi tiết về các thông số và chức năng.
Lập trình nâng cao bằng phần mềm:
- Sử dụng giao diện đồ họa trực quan của phần mềm để cấu hình các thông số và chức năng.
- Sử dụng các khối chức năng (Function Blocks) để xây dựng các chương trình điều khiển phức tạp.
- Sử dụng ngôn ngữ lập trình CFC (Continuous Function Chart) để tạo các ứng dụng tùy chỉnh.
- Tải chương trình xuống biến tần và kiểm tra hoạt động.
Ví dụ về lập trình điều khiển tốc độ động cơ bằng tín hiệu analog:
Kết nối: Kết nối biến trở (potentiometer) hoặc cảm biến analog (0-10V hoặc 4-20mA) vào đầu vào analog của biến tần.
Cấu hình:
- Chọn đầu vào analog tương ứng trong phần mềm.
- Đặt dải tín hiệu đầu vào (0-10V hoặc 4-20mA).
- Đặt tốc độ tối thiểu và tốc độ tối đa tương ứng với dải tín hiệu đầu vào.
Kiểm tra: Thay đổi giá trị của biến trở hoặc cảm biến analog và quan sát sự thay đổi tốc độ của động cơ.
6. Khắc phục một số lỗi thường gặp trên 6SL3220-2YE34-0UF0
F0001 (Overcurrent):
- Nguyên nhân: Dòng điện vượt quá giới hạn cho phép.
- Khắc phục: Kiểm tra tải, kiểm tra dây dẫn, kiểm tra thông số động cơ, giảm tải hoặc tăng công suất biến tần.
F0002 (Overvoltage):
- Nguyên nhân: Điện áp DC-link vượt quá giới hạn.
- Khắc phục: Kiểm tra điện áp lưới, kiểm tra thông số hãm (nếu có), sử dụng điện trở xả (nếu cần).
F0003 (Undervoltage):
- Nguyên nhân: Điện áp DC-link thấp hơn giới hạn.
- Khắc phục: Kiểm tra điện áp lưới, kiểm tra bộ chỉnh lưu.
F0004 (Inverter Overtemperature):
- Nguyên nhân: Nhiệt độ biến tần quá cao.
- Khắc phục: Kiểm tra quạt làm mát, đảm bảo thông gió tốt, giảm tải hoặc giảm nhiệt độ môi trường.
F0070 (Communication Fault):
- Nguyên nhân: Mất kết nối truyền thông.
- Khắc phục: Kiểm tra cáp kết nối, kiểm tra cấu hình truyền thông, khởi động lại biến tần và thiết bị điều khiển.
7. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đã sẵn sàng để trải nghiệm sự khác biệt mà 6SL3220-2YE34-0UF0 mang lại? Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng lắng nghe và giải đáp mọi thắc mắc của bạn, giúp bạn lựa chọn giải pháp tối ưu nhất cho hệ thống của mình. Chúng tôi cam kết:
- Cung cấp sản phẩm chính hãng, chất lượng cao.
- Giá cả cạnh tranh, nhiều ưu đãi hấp dẫn.
- Dịch vụ tư vấn, hỗ trợ kỹ thuật tận tâm, chuyên nghiệp.
- Giao hàng nhanh chóng, đúng hẹn.
- Bảo hành chính hãng, uy tín.
Hãy để thanhthienphu.vn trở thành người bạn đồng hành tin cậy, cùng bạn kiến tạo nên những kỳ tích trong sản xuất!
