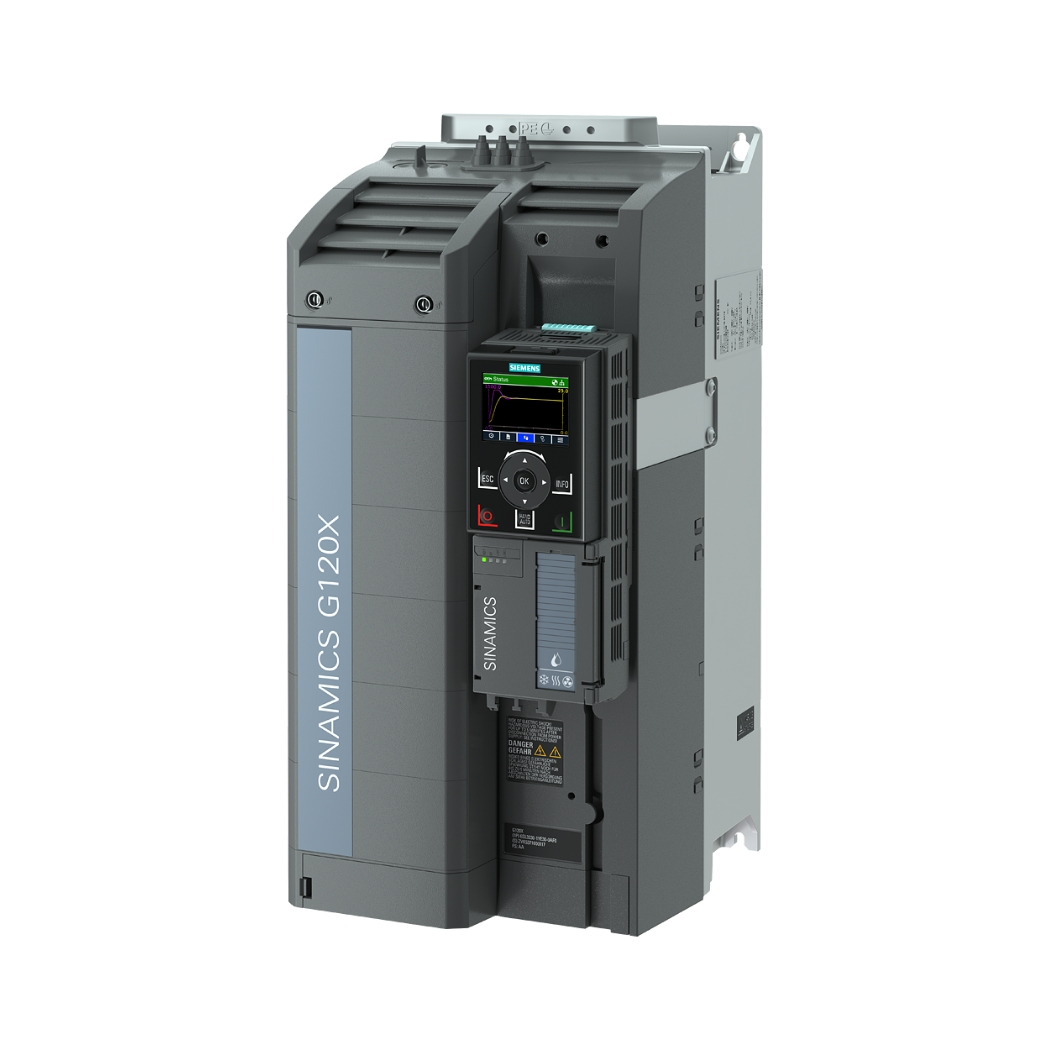

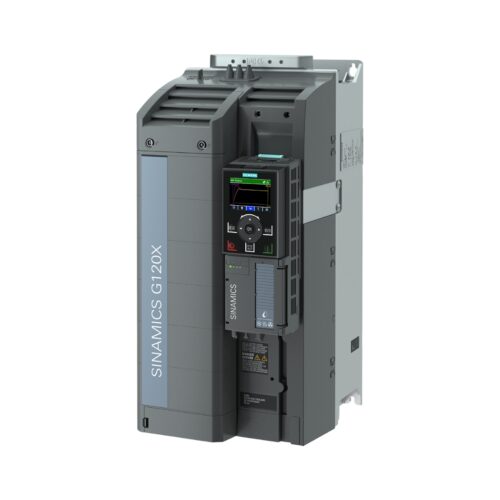

6SL3220-2YE34-0UB0 SINAMICS G120X 3AC 30KW, giải pháp biến tần mạnh mẽ, tối ưu hiệu suất và tiết kiệm năng lượng cho hệ thống của bạn, đã sẵn sàng tại thanhthienphu.vn. Sản phẩm này, còn được biết đến với tên gọi biến tần G120X 30KW, là trái tim của mọi hệ truyền động, mang lại sự vận hành êm ái và bền bỉ.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3220-2YE34-0UB0
| Đặc Tính Kỹ Thuật | Thông Số Chi Tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE34-0UB0 |
| Dòng sản phẩm | SINAMICS G120X |
| Loại biến tần | Biến tần đa năng, chuyên dụng cho bơm, quạt, máy nén khí |
| Điện áp đầu vào | 3 pha 380-480 V AC (-20% đến +10%) |
| Công suất | 30 kW (40 HP) |
| Dòng điện định mức | 60 A |
| Tần số đầu ra | 0-550 Hz |
| Cấp bảo vệ | IP20 (Tùy chọn IP55 với bộ lọc) |
| Nhiệt độ hoạt động | -20°C đến +60°C (giảm công suất khi nhiệt độ trên 45°C) |
| Độ ẩm | < 95% (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 470 mm x 200 mm x 237 mm (có thể thay đổi tùy phiên bản) |
| Trọng lượng | Khoảng 18 kg (có thể thay đổi tùy phiên bản) |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
| Giá bán | Liên hệ thanhthienphu.vn để nhận báo giá tốt nhất (Hotline: 08.12.77.88.99) |
2. Cấu Tạo Sản Phẩm 6SL3220-2YE34-0UB0
- Khối công suất (Power Module): Trái tim của biến tần, nơi diễn ra quá trình chuyển đổi năng lượng điện, được chế tạo từ các linh kiện bán dẫn công suất cao cấp, đảm bảo khả năng chịu tải lớn và tổn hao năng lượng thấp.
- Khối điều khiển (Control Unit): Bộ não của hệ thống, với bộ vi xử lý mạnh mẽ, thực hiện các thuật toán điều khiển phức tạp, đảm bảo động cơ hoạt động chính xác theo yêu cầu.
- Hệ thống tản nhiệt: Thiết kế tối ưu với quạt làm mát hiệu suất cao và các lá tản nhiệt bằng nhôm, giúp duy trì nhiệt độ hoạt động ổn định, kéo dài tuổi thọ thiết bị.
- Vỏ máy: Chế tạo từ vật liệu cao cấp, chống chịu va đập, bụi bẩn và độ ẩm, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
- Bảng điều khiển (Operator Panel): Giao diện trực quan, thân thiện với người dùng, cho phép dễ dàng cài đặt, giám sát và điều khiển biến tần. (Tùy chọn BOP-2)
- Cổng giao tiếp: Hỗ trợ nhiều chuẩn giao tiếp công nghiệp phổ biến như PROFINET, PROFIBUS DP, giúp dễ dàng tích hợp vào hệ thống điều khiển trung tâm.
3. Các Tính Năng Chính Của 6SL3220-2YE34-0UB0
- Điều khiển Vector vòng kín: Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, đáp ứng nhanh chóng với các thay đổi tải, đảm bảo hiệu suất tối ưu.
- Chế độ tiết kiệm năng lượng ECO: Tự động điều chỉnh điện áp và tần số để giảm thiểu tổn hao năng lượng khi động cơ hoạt động ở tải nhẹ. Theo nghiên cứu của Siemens, chế độ ECO có thể tiết kiệm đến 30% điện năng so với các biến tần thông thường.
- Chức năng bảo vệ động cơ toàn diện: Bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, kẹt rotor, đảm bảo an toàn cho động cơ và hệ thống.
- Chức năng an toàn tích hợp STO (Safe Torque Off): Đảm bảo an toàn cho người vận hành bằng cách ngắt mô-men xoắn của động cơ ngay lập tức khi có sự cố.
- Khả năng kết nối mạng: Hỗ trợ các giao thức truyền thông công nghiệp như PROFINET, PROFIBUS DP, cho phép giám sát và điều khiển từ xa, dễ dàng tích hợp vào hệ thống tự động hóa.
- Chức năng bơm, quạt chuyên dụng: Tích hợp các thuật toán điều khiển tối ưu cho bơm, quạt, giúp tăng hiệu suất và tuổi thọ hệ thống. Ví dụ, chức năng “Deragging” tự động làm sạch cánh bơm, ngăn ngừa tắc nghẽn.
- Chức năng PID tích hợp: Cho phép điều khiển chính xác các thông số quá trình như áp suất, lưu lượng, nhiệt độ mà không cần bộ điều khiển PID bên ngoài.
- Giao diện người dùng thân thiện: Bảng điều khiển BOP-2 (tùy chọn) với màn hình LCD trực quan, dễ dàng cài đặt và giám sát các thông số.
- Khả năng tùy biến cao: Cho phép người dùng tự cấu hình các thông số, đáp ứng linh hoạt các yêu cầu ứng dụng khác nhau.
4. Hướng Dẫn Kết Nối 6SL3220-2YE34-0UB0 Với Phần Mềm STARTER/Startdrive
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER hoặc Startdrive (có thể tải về từ trang web của Siemens).
- Cáp kết nối: Cáp USB hoặc cáp Ethernet (tùy thuộc vào loại cổng giao tiếp trên biến tần).
- Biến tần 6SL3220-2YE34-0UB0 đã được lắp đặt và cấp nguồn.
Kết nối phần cứng:
- Kết nối cáp từ máy tính đến cổng giao tiếp trên biến tần.
- Đảm bảo kết nối chắc chắn.
Khởi động phần mềm:
- Mở phần mềm STARTER hoặc Startdrive.
- Chọn loại biến tần là SINAMICS G120X.
- Thiết lập thông số kết nối (cổng COM, địa chỉ IP,…)
Kết nối với biến tần:
- Nhấn nút “Connect” (Kết nối) trong phần mềm.
- Phần mềm sẽ tự động dò tìm và kết nối với biến tần.
Cấu hình và giám sát:
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:
- Cài đặt các thông số hoạt động của biến tần.
- Giám sát trạng thái hoạt động của biến tần (tốc độ, dòng điện, điện áp,…)
- Chẩn đoán lỗi và khắc phục sự cố.
- Cập nhật firmware cho biến tần.
5. Cách Lập Trình Cơ Bản Cho 6SL3220-2YE34-0UB0
Lựa chọn phương pháp lập trình:
- Sử dụng bàn phím điều khiển BOP-2 (nếu có): Phương pháp đơn giản, phù hợp cho các ứng dụng cơ bản.
- Sử dụng phần mềm STARTER/Startdrive: Phương pháp mạnh mẽ, linh hoạt, cho phép cấu hình chi tiết và lập trình nâng cao.
Các bước lập trình cơ bản (sử dụng BOP-2):
- Bật nguồn biến tần.
- Nhấn nút “Menu” để vào menu chính.
- Sử dụng các phím mũi tên để di chuyển đến các thông số cần cài đặt.
- Nhấn nút “OK” để chọn thông số.
- Thay đổi giá trị thông số bằng các phím mũi tên.
- Nhấn nút “OK” để lưu thay đổi.
- Nhấn nút “Menu” để thoát khỏi menu.Ví dụ: Cài đặt tần số đầu ra:
- Vào menu “P0307” (Tần số đầu ra định mức).
- Thay đổi giá trị tần số mong muốn (ví dụ: 50 Hz).
- Nhấn “OK” để lưu.
Lập trình nâng cao (sử dụng STARTER/Startdrive):
- Sử dụng các khối chức năng (Function Blocks) để xây dựng chương trình điều khiển.
- Sử dụng ngôn ngữ lập trình LAD (Ladder Diagram) hoặc FBD (Function Block Diagram).
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3220-2YE34-0UB0
| Mã Lỗi | Mô Tả Lỗi | Nguyên Nhân Có Thể | Giải Pháp Khắc Phục |
|---|---|---|---|
| F0001 | Quá dòng | – Tải quá lớn- Động cơ bị kẹt- Thông số tăng tốc/giảm tốc quá ngắn- Điện áp lưới không ổn định | – Kiểm tra tải và động cơ- Điều chỉnh thông số tăng tốc/giảm tốc- Kiểm tra điện áp lưới |
| F0002 | Quá áp | – Điện áp lưới quá cao- Phanh hãm động năng không hoạt động đúng | – Kiểm tra điện áp lưới- Kiểm tra và thay thế bộ phanh hãm (nếu cần) |
| F0003 | Thấp áp | – Điện áp lưới quá thấp- Mất pha | – Kiểm tra điện áp lưới- Kiểm tra kết nối nguồn |
| F0004 | Quá nhiệt | – Nhiệt độ môi trường quá cao- Quạt làm mát không hoạt động- Tản nhiệt bị bẩn | – Cải thiện thông gió- Kiểm tra và thay thế quạt làm mát (nếu cần)- Vệ sinh tản nhiệt |
| F0701 | Lỗi truyền thông | – Cáp kết nối bị lỏng hoặc hỏng- Cài đặt thông số truyền thông không đúng | – Kiểm tra cáp kết nối- Kiểm tra cài đặt thông số truyền thông |
| F30021 | Lỗi STO | – Kênh STO bị kích hoạt- Lỗi phần cứng STO | – Kiểm tra tín hiệu kích hoạt STO- Kiểm tra phần cứng STO |
7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn
Đừng để những khó khăn hiện tại cản bước tiến của bạn. Hãy để 6SL3220-2YE34-0UB0 SINAMICS G120X đồng hành cùng bạn trên con đường chinh phục những đỉnh cao mới.
Hãy liên hệ ngay với thanhthienphu.vn:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm, mà còn trao cho bạn giải pháp, sự tận tâm và niềm tin. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi cam kết:
- Tư vấn tận tình, chuyên nghiệp, giúp bạn lựa chọn sản phẩm phù hợp nhất với nhu cầu.
- Cung cấp sản phẩm chính hãng, chất lượng cao, đầy đủ giấy tờ chứng nhận.
- Hỗ trợ kỹ thuật 24/7, giải đáp mọi thắc mắc của bạn.
- Chính sách bảo hành, bảo trì chu đáo, đảm bảo quyền lợi của khách hàng.
Hãy để 6SL3220-2YE34-0UB0 SINAMICS G120X 3AC 30KW và thanhthienphu.vn chắp cánh cho những ước mơ của bạn bay cao, bay xa!
