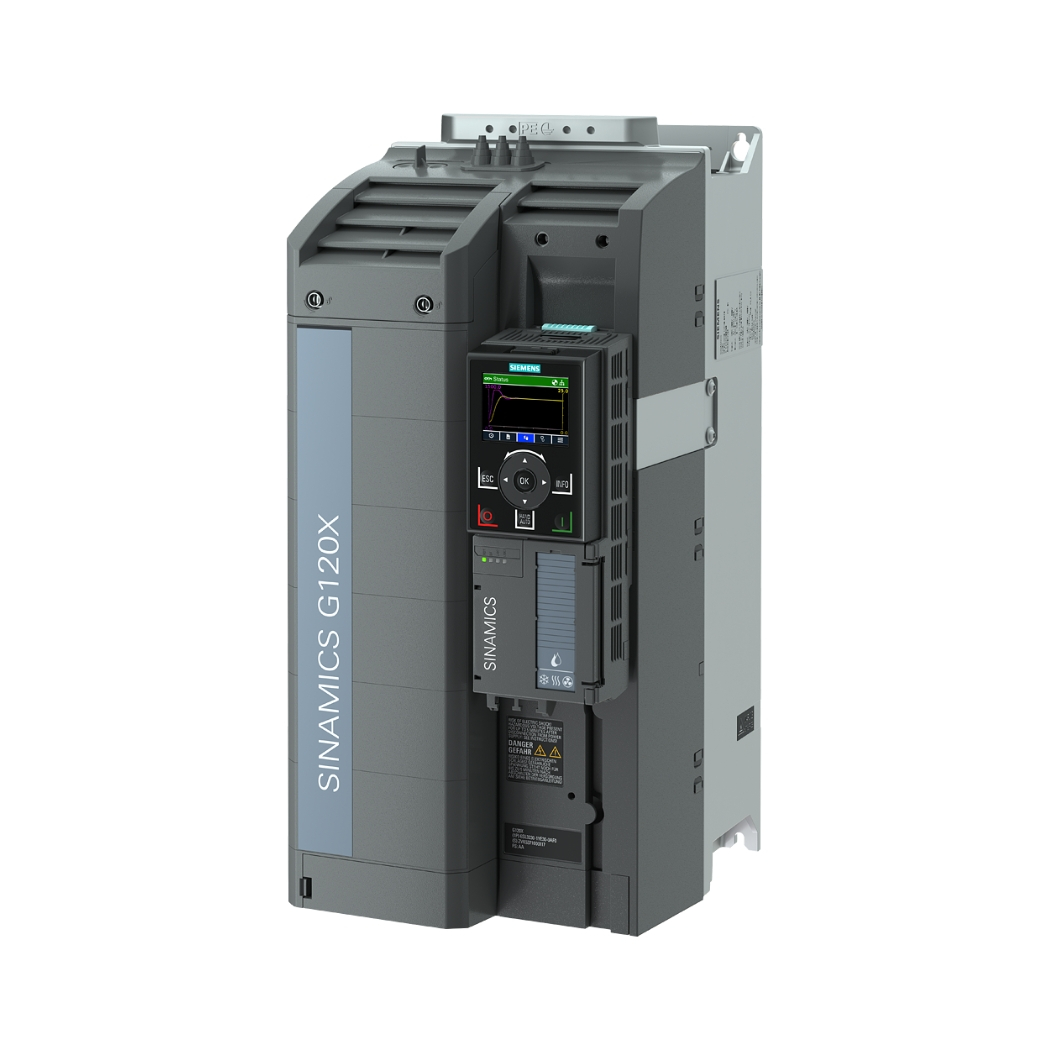

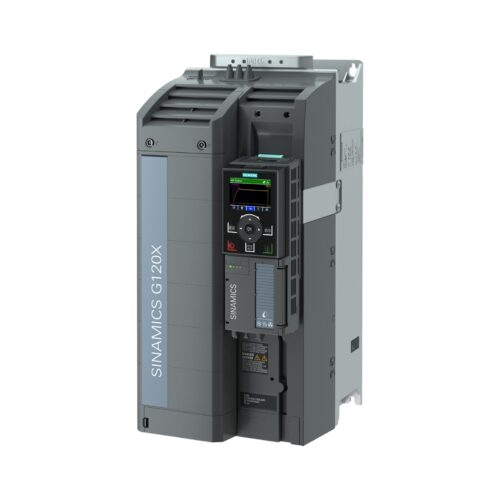

6SL3220-2YE30-0UF0 SINAMICS G120X 3AC 18.5KW, biến tần đa năng, giải pháp truyền động tối ưu cho các ứng dụng bơm, quạt, máy nén khí, mang lại hiệu suất vượt trội và tiết kiệm năng lượng đáng kể, đã có mặt tại thanhthienphu.vn.
1. Thông tin chi tiết về sản phẩm 6SL3220-2YE30-0UF0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE30-0UF0 |
| Dòng sản phẩm | SINAMICS G120X |
| Loại biến tần | Biến tần đa năng |
| Điện áp đầu vào | 3 pha 380-480 V AC (-20% / +10%) |
| Tần số đầu vào | 47-63 Hz |
| Công suất định mức | 18.5 kW (25 HP) |
| Dòng điện đầu ra định mức | 38 A |
| Tần số đầu ra | 0-550 Hz |
| Khả năng quá tải | 110% trong 60 giây, 150% trong 3 giây |
| Chế độ điều khiển | V/f, Vector không cảm biến (Sensorless Vector Control – SLVC), Vector có cảm biến (Closed-loop Vector Control) |
| Cấp bảo vệ | IP20 (Tùy chọn IP55) |
| Nhiệt độ hoạt động | -20°C đến +45°C (không giảm công suất), lên đến +60°C (giảm công suất) |
| Độ ẩm | 5% đến 95% (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 414 mm x 275 mm x 208 mm |
| Trọng lượng | 16 kg |
| Tiêu chuẩn | CE, UL, cUL, RCM, EAC, RoHS |
| Ứng dụng | Bơm, quạt, máy nén khí, băng tải, máy công cụ, máy đùn, máy trộn, và các ứng dụng khác yêu cầu điều khiển tốc độ động cơ chính xác và hiệu quả. |
| Phần mềm hỗ trợ | STARTER, Startdrive (Tích hợp trong TIA Portal) |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, Modbus RTU, USS, BACnet MS/TP (Tùy chọn) |
2. Cấu tạo sản phẩm 6SL3220-2YE30-0UF0
- Khối công suất: Bao gồm các IGBT (Insulated Gate Bipolar Transistor) công suất lớn, chịu trách nhiệm chuyển đổi năng lượng điện từ nguồn AC sang DC và ngược lại để điều khiển tốc độ động cơ.
- Bộ chỉnh lưu: Chuyển đổi điện áp AC đầu vào thành điện áp DC.
- Bộ nghịch lưu: Chuyển đổi điện áp DC thành điện áp AC có tần số và biên độ thay đổi để điều khiển tốc độ động cơ.
- Bộ lọc: Giảm thiểu nhiễu điện từ (EMI) và sóng hài, đảm bảo chất lượng điện năng và tuân thủ các tiêu chuẩn EMC.
- Bộ điều khiển: Sử dụng vi xử lý mạnh mẽ để thực hiện các thuật toán điều khiển tiên tiến, bao gồm V/f, vector không cảm biến (SLVC) và vector có cảm biến.
- Màn hình hiển thị và bàn phím (Tùy chọn): Cho phép người dùng theo dõi các thông số hoạt động, cài đặt và cấu hình biến tần một cách dễ dàng.
- Các cổng kết nối: Bao gồm các cổng vào/ra số (Digital I/O), cổng vào/ra tương tự (Analog I/O), cổng truyền thông (PROFINET, PROFIBUS DP, Modbus RTU,…), và cổng kết nối với động cơ.
- Quạt làm mát: Đảm bảo tản nhiệt hiệu quả, giúp biến tần hoạt động ổn định trong môi trường công nghiệp.
- Vỏ bảo vệ: Được làm bằng vật liệu chắc chắn, bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.
3. Các tính năng chính của sản phẩm 6SL3220-2YE30-0UF0
- Điều khiển đa chế độ: Hỗ trợ các chế độ điều khiển V/f, vector không cảm biến (SLVC) và vector có cảm biến, đáp ứng linh hoạt các yêu cầu ứng dụng khác nhau.
- Tích hợp các chức năng bảo vệ: Bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, và nhiều chức năng bảo vệ khác, đảm bảo an toàn cho động cơ và biến tần.
- Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất năng lượng, giảm thiểu tổn thất.
- Chức năng điều khiển bơm/quạt chuyên dụng: Tích hợp các thuật toán điều khiển đặc biệt cho bơm và quạt, giúp tối ưu hóa hiệu suất và tiết kiệm năng lượng.
- Khả năng kết nối mạng: Hỗ trợ các giao thức truyền thông PROFINET, PROFIBUS DP, Modbus RTU, USS, BACnet MS/TP (tùy chọn), cho phép tích hợp dễ dàng vào hệ thống tự động hóa.
- Giao diện người dùng thân thiện: Màn hình hiển thị LCD (tùy chọn) và bàn phím trực quan, giúp dễ dàng cài đặt, cấu hình và theo dõi các thông số hoạt động.
- Chức năng tự động dò tìm thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
- Chức năng điều khiển PID tích hợp: Cho phép điều khiển chính xác các quá trình như áp suất, lưu lượng, nhiệt độ,…
- Khả năng mở rộng: Có thể mở rộng thêm các module chức năng để đáp ứng các yêu cầu ứng dụng cụ thể.
- Hỗ trợ nhiều loại động cơ: Tương thích với nhiều loại động cơ khác nhau, bao gồm động cơ không đồng bộ (Asynchronous Motor) và động cơ đồng bộ (Synchronous Motor).
4. Hướng dẫn kết nối sản phẩm 6SL3220-2YE30-0UF0 với phần mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER hoặc Startdrive (có thể tải về từ trang web của Siemens).
- Cáp kết nối phù hợp (ví dụ: cáp USB, cáp Ethernet).
- Biến tần 6SL3220-2YE30-0UF0 SINAMICS G120X.
- Nguồn điện đã được kết nối và bật.
Kết nối phần cứng:
- Kết nối cáp từ máy tính đến cổng kết nối trên biến tần (ví dụ: cổng USB hoặc cổng Ethernet).
- Đảm bảo rằng kết nối chắc chắn và không bị lỏng.
Khởi động phần mềm:
Mở phần mềm STARTER hoặc Startdrive trên máy tính.
Thiết lập kết nối:
- Trong phần mềm, chọn loại kết nối phù hợp (ví dụ: USB, Ethernet).
- Chọn địa chỉ IP của biến tần (nếu kết nối qua Ethernet).
- Nhấn nút “Connect” hoặc tương tự để thiết lập kết nối.
Kiểm tra kết nối:
Phần mềm sẽ hiển thị trạng thái kết nối. Nếu kết nối thành công, bạn có thể bắt đầu cấu hình và giám sát biến tần.
5. Cách lập trình sản phẩm 6SL3220-2YE30-0UF0
Xác định yêu cầu ứng dụng:
- Xác định các thông số cần thiết cho ứng dụng, chẳng hạn như tốc độ, mô-men xoắn, thời gian tăng/giảm tốc,…
- Chọn chế độ điều khiển phù hợp (V/f, SLVC, Vector).
Mở dự án mới trong phần mềm:
- Trong phần mềm STARTER hoặc Startdrive, tạo một dự án mới và chọn loại biến tần là SINAMICS G120X.
- Nhập các thông số cơ bản của biến tần và động cơ.
Cấu hình các thông số cơ bản:
- Cài đặt các thông số như điện áp, dòng điện, tần số, công suất,…
- Cấu hình các thông số bảo vệ (quá dòng, quá áp, quá nhiệt,…).
Lập trình các chức năng điều khiển:
- Sử dụng các khối chức năng (Function Blocks) có sẵn trong phần mềm để lập trình các chức năng điều khiển mong muốn.
- Có thể tạo các chương trình con (Subroutines) để thực hiện các tác vụ lặp đi lặp lại.
Tải chương trình xuống biến tần:
Sau khi hoàn thành việc lập trình, tải chương trình xuống biến tần thông qua kết nối đã thiết lập.
Kiểm tra và chạy thử:
- Kiểm tra lại các thông số và kết nối.
- Chạy thử biến tần ở chế độ không tải và có tải để đảm bảo hoạt động đúng yêu cầu.
6. Khắc phục một số lỗi thường gặp trên 6SL3220-2YE30-0UF0
| Lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| Biến tần không khởi động | – Mất nguồn điện cấp – Cầu chì bị đứt – Lỗi phần cứng |
– Kiểm tra nguồn điện cấp – Kiểm tra cầu chì – Liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn |
| Động cơ không chạy | – Kết nối động cơ không đúng – Động cơ bị hỏng – Thông số cài đặt không chính xác |
– Kiểm tra lại kết nối động cơ – Kiểm tra động cơ – Kiểm tra lại các thông số cài đặt |
| Báo lỗi quá dòng | – Động cơ bị quá tải – Thời gian tăng tốc quá ngắn – Thông số cài đặt không chính xác |
– Giảm tải cho động cơ – Tăng thời gian tăng tốc – Kiểm tra lại các thông số cài đặt |
| Báo lỗi quá áp | – Điện áp nguồn quá cao – Lỗi phần cứng |
– Kiểm tra điện áp nguồn – Liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn |
| Báo lỗi quá nhiệt | – Quạt làm mát không hoạt động – Môi trường làm việc quá nóng – Biến tần bị quá tải |
– Kiểm tra quạt làm mát – Đảm bảo môi trường làm việc thông thoáng – Giảm tải cho biến tần |
| Báo lỗi truyền thông | – Kết nối cáp truyền thông không đúng – Địa chỉ truyền thông không chính xác – Lỗi phần mềm |
– Kiểm tra lại kết nối cáp truyền thông – Kiểm tra lại địa chỉ truyền thông – Cập nhật phần mềm |
7. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đang băn khoăn không biết lựa chọn biến tần nào phù hợp? Bạn gặp khó khăn trong việc cài đặt và vận hành? Hay đơn giản là bạn muốn tìm một đối tác tin cậy để đồng hành cùng bạn trong việc tối ưu hóa hệ thống truyền động? Hãy để thanhthienphu.vn giúp bạn!
Liên hệ ngay với chúng tôi qua:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Chúng tôi cam kết:
- Tư vấn miễn phí, tận tình, chu đáo.
- Cung cấp sản phẩm chính hãng, chất lượng cao.
- Dịch vụ hậu mãi chuyên nghiệp, nhanh chóng.
- Giải pháp tối ưu, phù hợp với nhu cầu và ngân sách của bạn.
Đừng bỏ lỡ cơ hội nâng cấp hệ thống của bạn với 6SL3220-2YE30-0UF0 SINAMICS G120X 3AC 18.5KW và sự đồng hành của thanhthienphu.vn!
