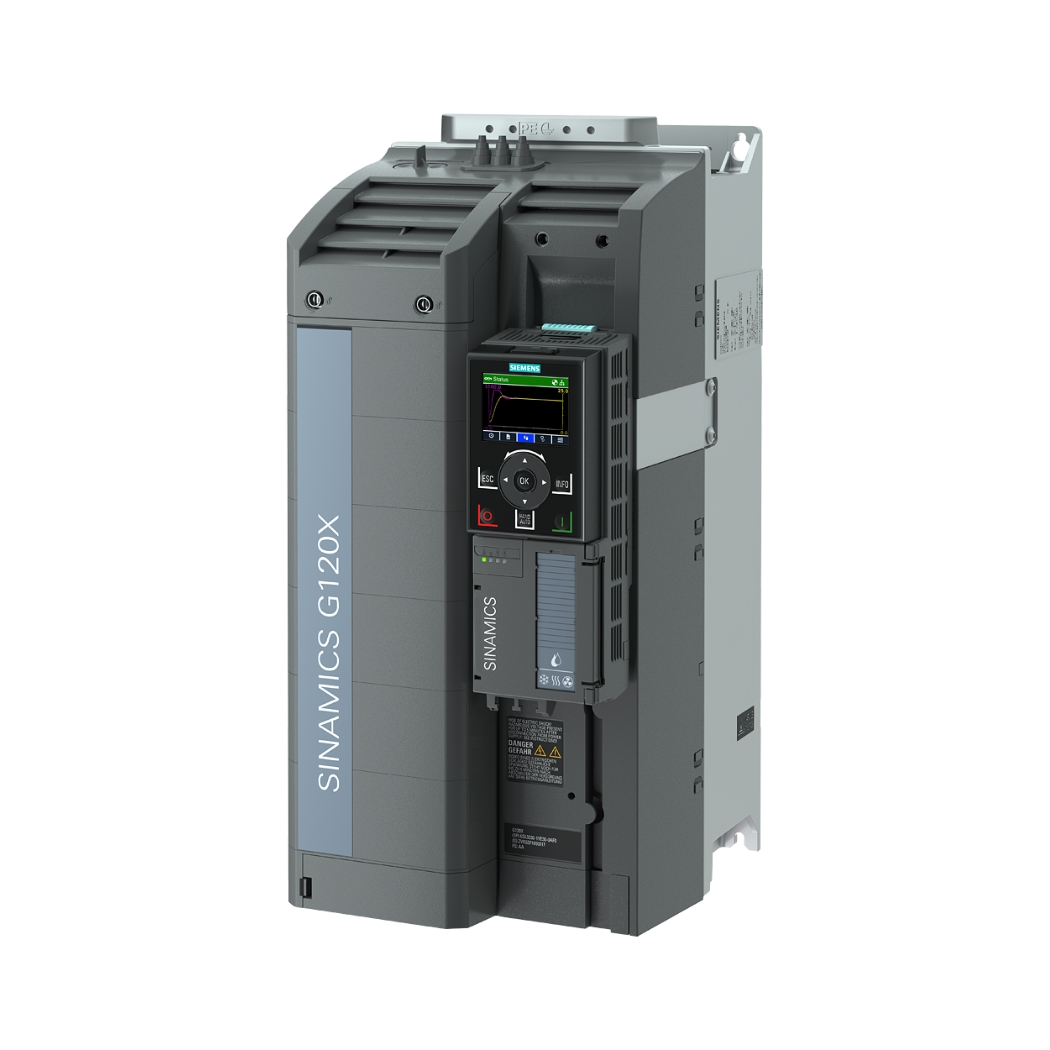

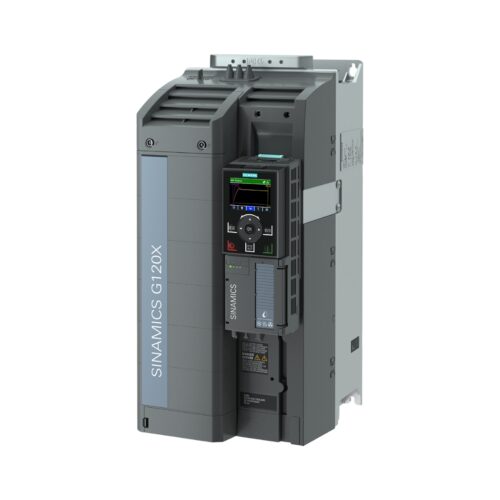

6SL3220-2YE30-0UB0 SINAMICS G120X 3AC 18.5KW, biến tần mạnh mẽ từ Siemens, chính là chìa khóa để nâng tầm hiệu suất cho hệ thống của bạn, giải pháp hoàn hảo cho các ứng dụng bơm, quạt, máy nén khí và nhiều ứng dụng khác trong môi trường công nghiệp.
thanhthienphu.vn tự hào mang đến cho bạn sản phẩm chính hãng, chất lượng vượt trội, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn khai thác tối đa tiềm năng của thiết bị này, đồng thời tối ưu chi phí và nâng cao năng lực cạnh tranh cho doanh nghiệp bạn.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3220-2YE30-0UB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE30-0UB0 |
| Dòng sản phẩm | SINAMICS G120X |
| Công suất | 18.5 kW (25 HP) |
| Điện áp đầu vào | 3 pha, 380-480 V AC ±10% |
| Tần số đầu vào | 47-63 Hz |
| Điện áp đầu ra | 0- Điện áp đầu vào |
| Tần số đầu ra | 0-550 Hz |
| Dòng điện đầu ra | 38 A |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Chế độ điều khiển | V/f, Vector không cảm biến (Sensorless Vector Control – SLVC), Vector có cảm biến (Field-Oriented Control – FOC) |
| Truyền thông | PROFINET, PROFIBUS DP, USS, Modbus RTU |
| Cấp bảo vệ | IP20 (tùy chọn IP55) |
| Nhiệt độ hoạt động | -20°C đến +60°C (giảm công suất trên 45°C) |
| Độ ẩm hoạt động | 5% đến 95% không ngưng tụ |
| Kích thước (Cao x Rộng x Sâu) | 472 x 200 x 237 mm |
| Trọng lượng | 16 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM |
2. Cấu Tạo Sản Phẩm 6SL3220-2YE30-0UB0
- Khối công suất (Power Module): Chuyển đổi điện áp và tần số từ nguồn cung cấp thành điện áp và tần số phù hợp để điều khiển động cơ. Sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, đảm bảo hiệu suất cao và tổn thất điện năng thấp.
- Khối điều khiển (Control Unit): Bộ não của biến tần, thực hiện các thuật toán điều khiển, xử lý tín hiệu phản hồi và giao tiếp với các thiết bị bên ngoài.
- Bảng điều khiển (Operator Panel): Giao diện người dùng, cho phép cài đặt thông số, theo dõi trạng thái hoạt động và hiển thị các thông báo lỗi. Có thể là bảng điều khiển tích hợp sẵn (BOP-2) hoặc bảng điều khiển thông minh (IOP-2) với màn hình màu và nhiều tính năng nâng cao.
- Quạt làm mát: Đảm bảo nhiệt độ hoạt động ổn định cho biến tần, kéo dài tuổi thọ của thiết bị.
- Các cổng kết nối: Cho phép kết nối với nguồn điện, động cơ, cảm biến, và các thiết bị ngoại vi khác.
- Vỏ bảo vệ: Bảo vệ các thành phần bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3220-2YE30-0UB0
- Điều khiển đa dạng: Hỗ trợ nhiều chế độ điều khiển như V/f, vector không cảm biến (SLVC) và vector có cảm biến (FOC), đáp ứng linh hoạt các yêu cầu ứng dụng khác nhau.
- Tiết kiệm năng lượng tối ưu: Tích hợp các chức năng tiết kiệm năng lượng như chế độ ECO, tự động điều chỉnh điện áp và tần số theo tải, giúp giảm thiểu chi phí vận hành.
- Bảo vệ toàn diện: Bảo vệ động cơ và hệ thống khỏi các sự cố như quá tải, quá áp, quá dòng, mất pha, ngắn mạch,… đảm bảo an toàn và độ tin cậy cao.
- Kết nối linh hoạt: Hỗ trợ nhiều giao thức truyền thông như PROFINET, PROFIBUS DP, USS, Modbus RTU, dễ dàng tích hợp vào các hệ thống tự động hóa.
- Giao diện thân thiện: Bảng điều khiển trực quan, dễ sử dụng, có thể tùy chỉnh hiển thị các thông số quan trọng.
- Chức năng đặc biệt: Tích hợp các chức năng đặc biệt như điều khiển bơm đa cấp, điều khiển quạt thông gió, điều khiển PID, giúp tối ưu hóa hiệu suất cho các ứng dụng cụ thể.
- Khả năng mở rộng: Có thể mở rộng chức năng bằng cách thêm các module tùy chọn như module truyền thông, module I/O, module an toàn.
- Chẩn đoán lỗi thông minh: Tự động phát hiện và thông báo lỗi, giúp người dùng nhanh chóng xác định và khắc phục sự cố. Theo nghiên cứu của Siemens, tính năng này giúp giảm thời gian dừng máy trung bình lên đến 30%.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3220-2YE30-0UB0 Với Phần Mềm
Chuẩn bị:
- Tải và cài đặt phần mềm STARTER từ trang web của Siemens.
- Đảm bảo rằng bạn có cáp kết nối phù hợp (ví dụ: cáp USB hoặc cáp Ethernet) để kết nối biến tần với máy tính.
- Kiểm tra xem biến tần đã được cấp nguồn và kết nối với động cơ đúng cách chưa.
Kết nối phần cứng:
- Kết nối cáp từ cổng giao tiếp trên biến tần (ví dụ: cổng USB hoặc cổng Ethernet) đến cổng tương ứng trên máy tính.
- Nếu sử dụng kết nối Ethernet, hãy đảm bảo rằng biến tần và máy tính được kết nối vào cùng một mạng.
Khởi động phần mềm STARTER:
- Mở phần mềm STARTER trên máy tính.
- Tạo một dự án mới hoặc mở một dự án hiện có.
Thêm biến tần vào dự án:
- Trong cửa sổ dự án, chọn “Add new device” (Thêm thiết bị mới).
- Chọn dòng biến tần 6SL3220-2YE30-0UB0 SINAMICS G120X và phiên bản firmware tương ứng.
- Chọn giao thức kết nối (ví dụ: USB hoặc Ethernet).
- Nhập địa chỉ IP của biến tần (nếu sử dụng kết nối Ethernet).
- Nhấn “OK” để thêm biến tần vào dự án.
Kết nối trực tuyến với biến tần:
- Trong cửa sổ dự án, nhấp chuột phải vào biểu tượng biến tần và chọn “Go online” (Kết nối trực tuyến).
- Phần mềm sẽ thiết lập kết nối với biến tần.
Cấu hình và giám sát:
Sau khi kết nối thành công, bạn có thể sử dụng các công cụ trong phần mềm STARTER để cấu hình thông số, giám sát trạng thái hoạt động, tải lên/tải xuống chương trình, và chẩn đoán lỗi.
5. Cách Lập Trình Sản Phẩm 6SL3220-2YE30-0UB0
Lập trình qua bảng điều khiển BOP-2:
Truy cập vào menu: Nhấn nút “M” (Menu) trên bảng điều khiển để vào menu chính.
Chọn nhóm thông số: Sử dụng các nút mũi tên lên/xuống để di chuyển đến nhóm thông số bạn muốn thay đổi (ví dụ: P0003 – Cấp truy cập người dùng, P0010 – Cài đặt nhanh).
Thay đổi giá trị thông số:
- Nhấn nút “OK” để chọn thông số.
- Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị.
- Nhấn nút “OK” để xác nhận thay đổi.
Lưu thay đổi: Nhấn nút “P” (Parameter) để lưu các thay đổi.
Lập trình qua phần mềm STARTER:
Kết nối trực tuyến với biến tần: Thực hiện các bước kết nối như đã hướng dẫn ở trên.
Mở cửa sổ thông số: Trong cửa sổ dự án, nhấp đúp vào biểu tượng biến tần để mở cửa sổ thông số.
Thay đổi giá trị thông số:
- Tìm thông số bạn muốn thay đổi trong danh sách.
- Nhập giá trị mới vào ô tương ứng.
- Nhấn “Enter” để xác nhận thay đổi.
Tải xuống thông số: Nhấp vào nút “Download to device” (Tải xuống thiết bị) để tải các thay đổi xuống biến tần.
Ví dụ: Cài đặt tần số đầu ra:
Qua BOP-2:
- Nhấn nút “M”.
- Di chuyển đến P0010 (Cài đặt nhanh).
- Nhấn “OK”.
- Chọn P1082 (Tần số đầu ra tối đa) hoặc P1080 (Tần số đầu ra tối thiểu).
- Nhấn “OK”.
- Thay đổi giá trị.
- Nhấn “OK” để xác nhận.
- Nhấn “P” để lưu.
Qua STARTER:
- Kết nối trực tuyến.
- Mở cửa sổ thông số.
- Tìm P1082 hoặc P1080.
- Nhập giá trị mới.
- Nhấn “Enter”.
- Nhấp vào nút “Download to device”.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3220-2YE30-0UB0
| Mã lỗi | Mô tả lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| F0001 | Quá dòng | Động cơ bị quá tải, ngắn mạch đầu ra, thời gian tăng tốc quá ngắn, thông số động cơ không chính xác. | Kiểm tra tải động cơ, kiểm tra cáp kết nối, tăng thời gian tăng tốc, kiểm tra và cài đặt lại thông số động cơ. |
| F0002 | Quá áp | Điện áp lưới quá cao, điện trở hãm không phù hợp hoặc bị hỏng, thời gian giảm tốc quá ngắn. | Kiểm tra điện áp lưới, kiểm tra điện trở hãm, tăng thời gian giảm tốc. |
| F0003 | Thấp áp | Điện áp lưới quá thấp, mất pha, lỗi nguồn cấp. | Kiểm tra điện áp lưới, kiểm tra cầu chì, kiểm tra kết nối nguồn cấp. |
| F0004 | Quá nhiệt biến tần | Quạt làm mát bị hỏng, nhiệt độ môi trường quá cao, biến tần bị quá tải. | Kiểm tra quạt làm mát, đảm bảo thông gió tốt, giảm tải cho biến tần. |
| F0005 | Quá nhiệt động cơ | Động cơ bị quá tải, thông số bảo vệ quá nhiệt động cơ không chính xác. | Kiểm tra tải động cơ, kiểm tra và cài đặt lại thông số bảo vệ quá nhiệt động cơ. |
| F0070 | Lỗi truyền thông | Cáp truyền thông bị lỏng hoặc hỏng, cấu hình truyền thông không chính xác. | Kiểm tra cáp truyền thông, kiểm tra cấu hình truyền thông. |
| F0101 | Lỗi bộ nhớ | Lỗi phần cứng hoặc phần mềm. | Khởi động lại biến tần, nếu lỗi vẫn còn, liên hệ với bộ phận hỗ trợ kỹ thuật. |
| A0501 | Cảnh báo quá dòng | Dòng điện đầu ra vượt quá ngưỡng cảnh báo. | Kiểm tra tải động cơ, kiểm tra các thông số liên quan đến dòng điện. |
| A0502 | Cảnh báo quá áp | Điện áp DC link vượt quá ngưỡng cảnh báo. | Kiểm tra điện áp lưới, kiểm tra các thông số liên quan đến điện áp. |
| A0503 | Cảnh báo nhiệt độ biến tần quá cao | Nhiệt độ biến tần vượt quá ngưỡng cảnh báo. | Kiểm tra quạt làm mát, đảm bảo thông gió tốt, giảm tải cho biến tần. |
| A0700 | Cảnh báo lỗi truyền thông | Có lỗi truyền thông. | Kiểm tra cáp truyền thông, kiểm tra cấu hình truyền thông. |
