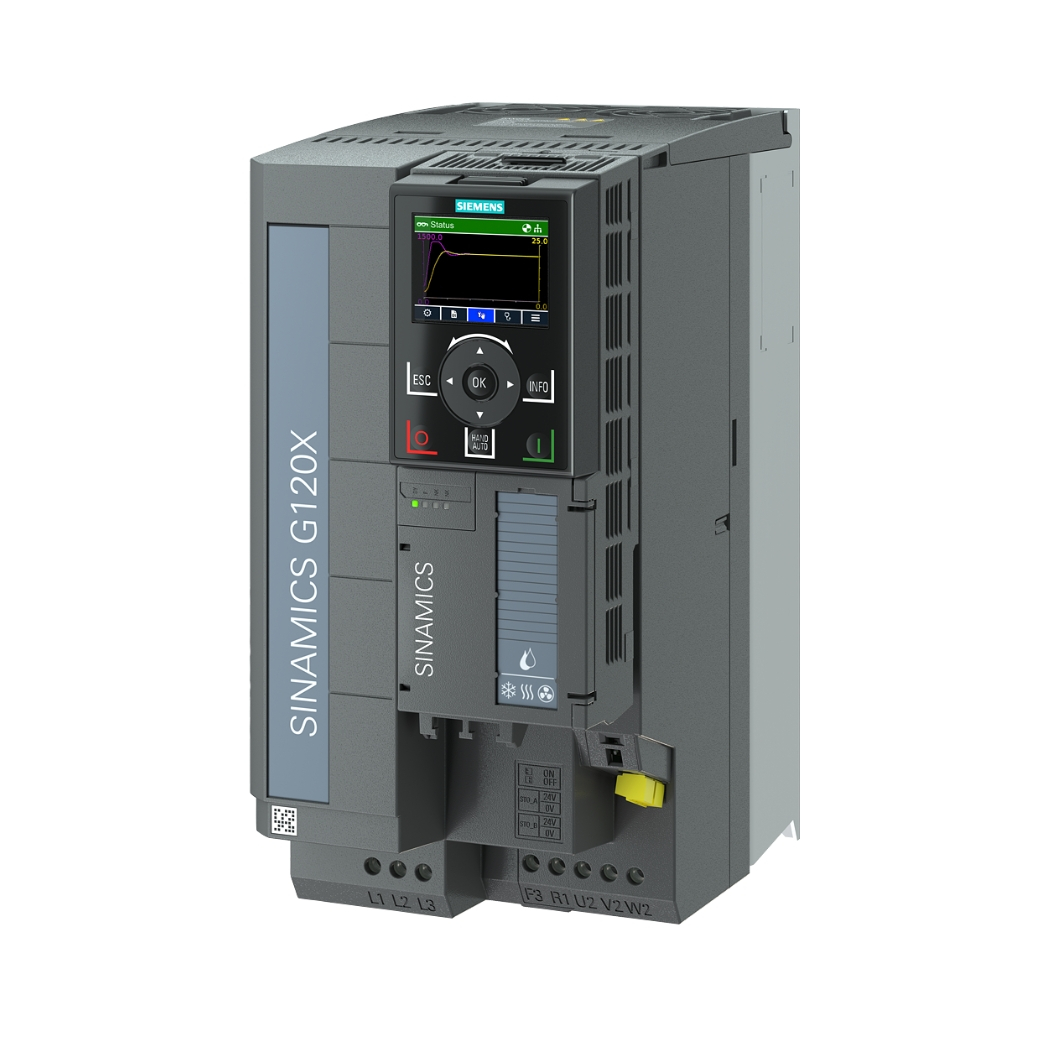

6SL3220-2YE26-0UF0 SINAMICS G120X 3AC 11KW: Biến tần hoàn hảo cho hệ thống bơm, quạt, và máy nén trong môi trường công nghiệp của bạn, nâng tầm hiệu suất vận hành và tiết kiệm năng lượng tối đa. Thanhthienphu.vn tự hào mang đến giải pháp truyền động tiên tiến, giúp doanh nghiệp bạn bứt phá.
1. Thông tin chi tiết về sản phẩm 6SL3220-2YE26-0UF0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE26-0UF0 |
| Dòng sản phẩm | SINAMICS G120X |
| Điện áp đầu vào | 3 pha, 380-480 V AC |
| Công suất định mức | 11 kW (15 HP) |
| Dòng điện định mức | 26 A |
| Tần số đầu ra | 0-550 Hz |
| Cấp bảo vệ | IP20 (tùy chọn IP55) |
| Nhiệt độ hoạt động | -20°C đến +60°C |
| Chế độ điều khiển | V/f, vector không cảm biến (sensorless vector control), vector có cảm biến (sensor vector control) |
| Chức năng bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, Modbus RTU, USS, BACnet MS/TP |
| Ứng dụng | Bơm, quạt, máy nén, băng tải, máy đùn, máy trộn, và các ứng dụng khác trong công nghiệp |
| Kích thước (Cao x Rộng x Sâu) | 275 x 152 x 203 mm (tham khảo tài liệu kỹ thuật chi tiết để có thông tin chính xác) |
| Trọng lượng | Khoảng 7.3 kg (có thể thay đổi tùy theo cấu hình) |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
| Phần mềm hỗ trợ | STARTER, Startdrive (tích hợp trong TIA Portal) |
| Nhà sản xuất | Siemens |
| Xuất xứ | Đức (Germany) |
2. Cấu tạo sản phẩm 6SL3220-2YE26-0UF0
- Bộ chỉnh lưu (Rectifier): Chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC).
- Bộ nghịch lưu (Inverter): Sử dụng công nghệ điều chế độ rộng xung (PWM) để tạo ra điện áp và tần số đầu ra có thể điều chỉnh, cung cấp năng lượng cho động cơ.
- Bộ điều khiển (Control Unit): Bộ não của biến tần, thực hiện các thuật toán điều khiển phức tạp, xử lý tín hiệu phản hồi và giao tiếp với các thiết bị bên ngoài.
- Mạch công suất (Power Module): Bao gồm các linh kiện bán dẫn công suất cao (IGBT), chịu trách nhiệm đóng cắt dòng điện với tần số cao để điều khiển động cơ.
- Hệ thống làm mát (Cooling System): Đảm bảo nhiệt độ hoạt động ổn định cho các linh kiện bên trong, thường sử dụng quạt tản nhiệt hoặc hệ thống làm mát bằng chất lỏng.
- Giao diện người dùng (User Interface): Bảng điều khiển (BOP-2, IOP-2) hoặc giao diện phần mềm, cho phép người dùng cài đặt, giám sát và điều khiển biến tần.
- Các cổng kết nối (Communication Ports): Hỗ trợ các giao thức truyền thông công nghiệp như PROFINET, PROFIBUS, Modbus RTU, giúp kết nối biến tần với hệ thống điều khiển trung tâm.
3. Các tính năng chính của sản phẩm 6SL3220-2YE26-0UF0
- Chế độ điều khiển đa dạng: V/f, vector không cảm biến, vector có cảm biến, đáp ứng mọi yêu cầu ứng dụng.
- Tối ưu hóa năng lượng: Các chế độ ECO mode, chế độ ngủ (sleep mode) giúp giảm thiểu tiêu thụ điện năng khi không tải hoặc tải nhẹ.
- Bảo vệ toàn diện: Bảo vệ động cơ và hệ thống khỏi các sự cố như quá dòng, quá áp, mất pha, quá nhiệt, ngắn mạch, chạm đất.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp tối ưu hóa hiệu suất điều khiển.
- Chức năng điều khiển bơm đa cấp (Multi-pump control): Điều khiển nhiều bơm hoạt động luân phiên hoặc đồng thời, tối ưu hóa hiệu suất và tiết kiệm năng lượng.
- Khởi động mềm và dừng mềm Giúp bảo vệ động cơ và hệ thống cơ khí, kéo dài tuổi thọ thiết bị.
- Tích hợp sẵn bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn EMC.
4. Hướng dẫn kết nối sản phẩm 6SL3220-2YE26-0UF0 với phần mềm
Kết nối phần cứng:
Chuẩn bị cáp kết nối: Sử dụng cáp USB (nếu kết nối trực tiếp với máy tính) hoặc cáp Ethernet (nếu kết nối qua mạng).
Kết nối biến tần với máy tính:
- Kết nối USB: Cắm một đầu cáp USB vào cổng USB trên biến tần (thường là cổng mini-USB hoặc micro-USB), đầu còn lại cắm vào cổng USB trên máy tính.
- Kết nối Ethernet: Cắm một đầu cáp Ethernet vào cổng Ethernet trên biến tần, đầu còn lại cắm vào cổng Ethernet trên bộ định tuyến (router) hoặc switch mạng.
Cấp nguồn cho biến tần: Đảm bảo biến tần đã được cấp nguồn và khởi động.
Cài đặt phần mềm:
- Tải phần mềm: Tải phần mềm STARTER hoặc Startdrive (tích hợp trong TIA Portal) từ trang web của Siemens.
- Cài đặt phần mềm: Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
Kết nối phần mềm với biến tần:
Mở phần mềm STARTER hoặc Startdrive.
Tạo dự án mới (New Project) hoặc mở dự án hiện có.
Thêm biến tần vào dự án:
- STARTER: Chọn “Add new device” và chọn loại biến tần SINAMICS G120X.
- Startdrive: Trong TIA Portal, chọn “Devices & Networks”, sau đó chọn “Add new device” và chọn loại biến tần.
Thiết lập kết nối:
- USB: Phần mềm thường tự động nhận diện biến tần khi kết nối qua USB.
- Ethernet: Cần cấu hình địa chỉ IP cho biến tần và máy tính sao cho chúng cùng dải mạng.
Kiểm tra kết nối: Sau khi thiết lập kết nối, phần mềm sẽ hiển thị trạng thái kết nối với biến tần.
5. Cách lập trình sản phẩm 6SL3220-2YE26-0UF0
Lập trình cơ bản bằng bảng điều khiển (BOP-2/IOP-2):
- Truy cập menu: Sử dụng các nút trên bảng điều khiển để truy cập vào menu chính.
- Chọn thông số cần thay đổi: Duyệt qua các nhóm thông số (parameters) và chọn thông số bạn muốn thay đổi.
- Thay đổi giá trị: Sử dụng các nút tăng/giảm để thay đổi giá trị của thông số.
- Lưu cài đặt: Xác nhận thay đổi và lưu cài đặt.
Lập trình nâng cao bằng phần mềm STARTER/Startdrive:
- Kết nối với biến tần: Như hướng dẫn ở phần trên.
- Tải thông số từ biến tần: Tải các thông số hiện tại của biến tần vào phần mềm.
- Chỉnh sửa thông số: Sử dụng giao diện đồ họa của phần mềm để thay đổi các thông số.
- Tạo chương trình điều khiển (nếu cần): Sử dụng các khối chức năng (function blocks) và ngôn ngữ lập trình (ví dụ: CFC – Continuous Function Chart) để tạo chương trình điều khiển phức tạp.
- Tải chương trình xuống biến tần: Tải chương trình đã chỉnh sửa hoặc chương trình mới xuống biến tần.
- Kiểm tra và chạy thử: Kiểm tra hoạt động của biến tần và điều chỉnh các thông số nếu cần.
6. Khắc phục một số lỗi thường gặp ở 6SL3220-2YE26-0UF0
| Mã lỗi | Mô tả lỗi | Nguyên nhân có thể | Giải pháp |
|---|---|---|---|
| F0001 | Quá dòng (Overcurrent) | Tải quá lớn, thời gian tăng tốc quá ngắn, ngắn mạch đầu ra, lỗi phần cứng. | Kiểm tra tải, tăng thời gian tăng tốc, kiểm tra dây dẫn và động cơ, liên hệ thanhthienphu.vn nếu nghi ngờ lỗi phần cứng. |
| F0002 | Quá áp (Overvoltage) | Điện áp lưới quá cao, hãm động năng quá mức, lỗi phần cứng. | Kiểm tra điện áp lưới, điều chỉnh thông số hãm, liên hệ thanhthienphu.vn nếu nghi ngờ lỗi phần cứng. |
| F0003 | Thấp áp (Undervoltage) | Điện áp lưới quá thấp, mất điện tạm thời, lỗi phần cứng. | Kiểm tra điện áp lưới, kiểm tra nguồn cấp, liên hệ thanhthienphu.vn nếu nghi ngờ lỗi phần cứng. |
| F0004 | Quá nhiệt biến tần (Inverter overtemperature) | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém, tải quá lớn. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, đảm bảo thông gió tốt, giảm tải, liên hệ thanhthienphu.vn nếu nghi ngờ lỗi phần cứng. |
| F0005 | Quá nhiệt động cơ (Motor overtemperature) | Cảm biến nhiệt độ động cơ bị lỗi, động cơ bị quá tải, thông gió kém. | Kiểm tra cảm biến nhiệt độ, kiểm tra tải, đảm bảo thông gió tốt cho động cơ. |
| F0700 | Lỗi truyền thông (Communication fault) | Cáp kết nối bị lỏng hoặc hỏng, cấu hình truyền thông sai, lỗi phần cứng. | Kiểm tra cáp kết nối, kiểm tra cấu hình truyền thông, khởi động lại biến tần, liên hệ thanhthienphu.vn nếu nghi ngờ lỗi phần cứng. |
| F30021 | Lỗi nối đất (Ground Fault) | Dây nối đất không tốt | Kiểm tra lại hệ thống dây nối đất |
7. Liên hệ thanhthienphu để được tư vấn
Đừng để hệ thống của bạn hoạt động kém hiệu quả và lãng phí năng lượng! Hãy đầu tư vào biến tần 6SL3220-2YE26-0UF0 SINAMICS G120X 3AC 11KW ngay hôm nay để trải nghiệm sự khác biệt.
Thanhthienphu.vn không chỉ cung cấp sản phẩm chính hãng, chất lượng cao mà còn mang đến dịch vụ tư vấn chuyên nghiệp, tận tâm, giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu và ngân sách của mình.
- Đội ngũ kỹ sư giàu kinh nghiệm: Luôn sẵn sàng hỗ trợ bạn từ khâu lựa chọn, lắp đặt, cài đặt đến bảo trì, sửa chữa.
- Giá cả cạnh tranh: Cam kết mang đến mức giá tốt nhất trên thị trường.
- Chế độ bảo hành chính hãng: An tâm sử dụng sản phẩm với chế độ bảo hành dài hạn từ Siemens.
- Dịch vụ hậu mãi chu đáo: Luôn đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm.
Liên hệ ngay với chúng tôi:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Hãy để thanhthienphu.vn giúp bạn nâng tầm hiệu suất, tiết kiệm chi phí và bứt phá trong sản xuất!
