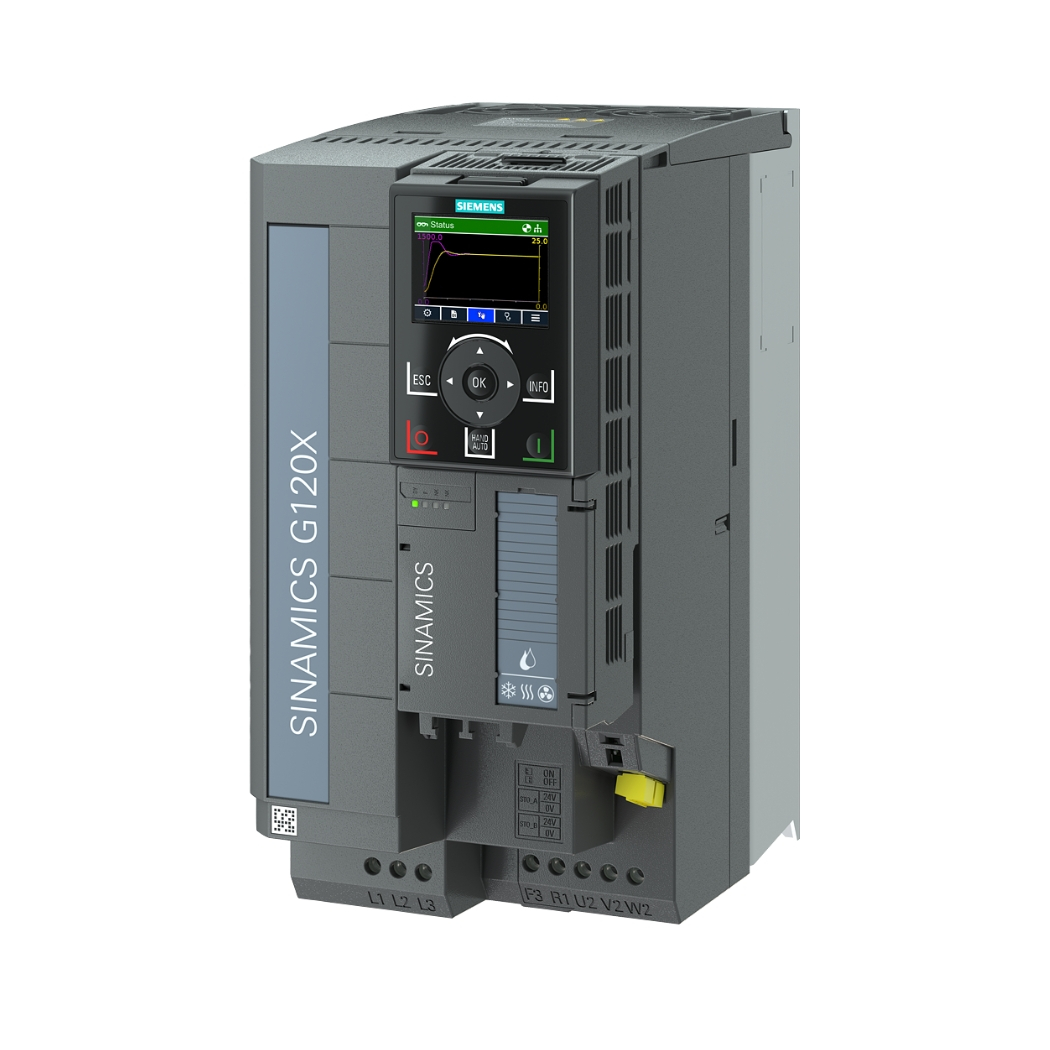

6SL3220-2YE26-0UB0 SINAMICS G120X 3AC 11KW, bộ biến tần mạnh mẽ từ Siemens, mang đến giải pháp điều khiển động cơ vượt trội, tối ưu hóa hiệu suất và tiết kiệm năng lượng cho hệ thống của bạn.
Thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng này, đồng hành cùng các kỹ sư, nhà quản lý và doanh nghiệp nâng tầm quy trình sản xuất, hướng đến sự phát triển bền vững với các giải pháp truyền động điện, hệ thống tự động hóa và bộ điều khiển tiên tiến.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3220-2YE26-0UB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE26-0UB0 |
| Dòng sản phẩm | SINAMICS G120X |
| Điện áp đầu vào | 3 pha AC 380-480 V (-20%/+10%) |
| Tần số đầu vào | 47-63 Hz |
| Công suất | 11 kW (15 HP) |
| Dòng điện đầu ra định mức | 26 A |
| Dải tần số đầu ra | 0-550 Hz |
| Chế độ điều khiển | V/f, Vector control (có/không có cảm biến) |
| Cấp bảo vệ | IP20 (tùy chọn IP55) |
| Nhiệt độ môi trường hoạt động | -20°C đến +45°C (giảm công suất khi nhiệt độ cao hơn) |
| Độ ẩm môi trường hoạt động | 5% đến 95% (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 290 x 200 x 237 mm |
| Trọng lượng | 10 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM |
2. Cấu Tạo Sản Phẩm 6SL3220-2YE26-0UB0
- Khối nguồn: Đây là trái tim của biến tần, cung cấp năng lượng ổn định cho toàn bộ hệ thống. Khối nguồn của G120X được thiết kế với các linh kiện chất lượng cao, đảm bảo khả năng chịu tải lớn và tuổi thọ lâu dài.
- Khối điều khiển: Bộ não của biến tần, nơi thực hiện các thuật toán điều khiển phức tạp để đảm bảo động cơ hoạt động chính xác và hiệu quả. Khối điều khiển của G120X sử dụng vi xử lý mạnh mẽ, cho phép xử lý tín hiệu nhanh chóng và chính xác.
- Khối công suất: Nơi biến đổi điện áp và tần số để cung cấp cho động cơ. Khối công suất của G120X sử dụng các linh kiện bán dẫn công suất thế hệ mới, giúp giảm thiểu tổn thất điện năng và tăng hiệu suất chuyển đổi.
- Hệ thống làm mát: Đảm bảo biến tần hoạt động ổn định trong mọi điều kiện nhiệt độ. G120X được trang bị hệ thống làm mát hiệu quả, bao gồm quạt tản nhiệt và các lá tản nhiệt lớn, giúp duy trì nhiệt độ hoạt động tối ưu.
- Mạch bảo vệ: Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, mất pha, ngắn mạch. Mạch bảo vệ của G120X được thiết kế với độ tin cậy cao, đảm bảo an toàn cho toàn bộ hệ thống.
- Bo mạch giao tiếp: Cho phép kết nối biến tần với các thiết bị ngoại vi như PLC, HMI, máy tính. G120X hỗ trợ nhiều giao thức truyền thông phổ biến, giúp dễ dàng tích hợp vào hệ thống tự động hóa.
- Vỏ máy: Bảo vệ các linh kiện bên trong khỏi tác động của môi trường. Vỏ máy của G120X được làm từ vật liệu chắc chắn, có khả năng chống bụi, chống ẩm và chống va đập tốt.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3220-2YE26-0UB0
- Điều khiển Vector không cảm biến (Sensorless Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ. Điều này giúp giảm chi phí lắp đặt, bảo trì và tăng độ tin cậy của hệ thống.
- Chế độ tiết kiệm năng lượng (ECO mode): Tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất sử dụng năng lượng, giúp giảm đáng kể chi phí điện năng. Theo nghiên cứu của Siemens, chế độ ECO có thể giúp tiết kiệm đến 30% điện năng so với các bộ biến tần thông thường.
- Tự động dò thông số động cơ (Automatic Motor Identification): Tự động xác định các thông số của động cơ như điện trở, điện cảm, hằng số thời gian… giúp đơn giản hóa quá trình cài đặt và đảm bảo hiệu suất hoạt động tối ưu.
- Chức năng bảo vệ toàn diện: Bảo vệ động cơ và biến tần khỏi các sự cố như quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, chạm đất, ngắn mạch, kẹt rotor… đảm bảo an toàn cho người vận hành và thiết bị.
- Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ và không gây ảnh hưởng đến các thiết bị khác trong hệ thống.
- Chức năng STO (Safe Torque Off): Đảm bảo an toàn cho người vận hành bằng cách ngắt mô-men xoắn của động cơ một cách an toàn khi có sự cố.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3220-2YE26-0UB0
Chuẩn bị:
- Biến tần 6SL3220-2YE26-0UB0 SINAMICS G120X.
- Máy tính cài đặt phần mềm STARTER hoặc Startdrive (TIA Portal) của Siemens. Bạn có thể tải phần mềm này từ trang web chính thức của Siemens.
- Cáp kết nối phù hợp (ví dụ: cáp USB, cáp Ethernet).
- Tài liệu hướng dẫn sử dụng của biến tần (có sẵn trên website của Siemens hoặc thanhthienphu.vn).
Kết nối phần cứng:
- Tắt nguồn điện cấp cho biến tần.
- Kết nối cáp từ cổng giao tiếp trên biến tần (ví dụ: cổng USB, cổng Ethernet) đến cổng tương ứng trên máy tính.
- Đảm bảo kết nối chắc chắn và đúng chuẩn.
Kết nối phần mềm:
- Mở phần mềm STARTER hoặc Startdrive trên máy tính.
- Tạo một dự án mới (New Project) hoặc mở dự án hiện có.
- Thêm thiết bị (Add Device): Chọn đúng dòng sản phẩm SINAMICS G120X và mã sản phẩm 6SL3220-2YE26-0UB0.
- Thiết lập kết nối (Establish Connection): Chọn loại kết nối (ví dụ: USB, Ethernet) và cấu hình các thông số kết nối (ví dụ: địa chỉ IP).
- Kiểm tra kết nối: Nhấn nút “Test Connection” để đảm bảo kết nối thành công.
Tải thông số:
- Sau khi kết nối thành công, bạn có thể tải các thông số từ biến tần về máy tính để xem và chỉnh sửa.
- Bạn cũng có thể tải các thông số đã được cấu hình sẵn từ máy tính lên biến tần.
5. Cách Lập Trình Sản Phẩm 6SL3220-2YE26-0UB0
Chọn chế độ điều khiển:
- V/f control: Chế độ điều khiển đơn giản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
- Vector control (có/không có cảm biến): Chế độ điều khiển cao cấp, cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ.
Cài đặt thông số động cơ:
- Nhập các thông số của động cơ như công suất, điện áp, dòng điện, tốc độ định mức…
- Bạn có thể sử dụng chức năng tự động dò thông số động cơ (Automatic Motor Identification) để đơn giản hóa quá trình này.
Cài đặt thông số ứng dụng:
Cài đặt các thông số liên quan đến ứng dụng của bạn như thời gian tăng tốc, thời gian giảm tốc, giới hạn dòng điện, giới hạn mô-men xoắn…
Cài đặt các chức năng bảo vệ:
Kích hoạt các chức năng bảo vệ như quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, chạm đất, ngắn mạch, kẹt rotor…
Lưu và tải chương trình:
- Sau khi hoàn tất việc cài đặt, lưu chương trình vào bộ nhớ của biến tần.
- Tải chương trình lên biến tần.
Kiểm tra và chạy thử:
- Kiểm tra lại các thông số đã cài đặt.
- Chạy thử hệ thống ở chế độ không tải và có tải để đảm bảo hoạt động ổn định và chính xác.
Ví dụ:
Để cài đặt biến tần 6SL3220-2YE26-0UB0 SINAMICS G120X điều khiển một động cơ bơm nước với các thông số sau:
- Công suất động cơ: 11 kW
- Điện áp định mức: 400 V
- Dòng điện định mức: 22 A
- Tốc độ định mức: 1450 vòng/phút
- Thời gian tăng tốc: 10 giây
- Thời gian giảm tốc: 5 giây
Bạn có thể thực hiện các bước sau trong phần mềm STARTER hoặc Startdrive:
- Chọn chế độ điều khiển V/f.
- Nhập các thông số động cơ như trên.
- Cài đặt thời gian tăng tốc là 10 giây và thời gian giảm tốc là 5 giây.
- Kích hoạt các chức năng bảo vệ cần thiết.
- Lưu và tải chương trình lên biến tần.
- Kiểm tra và chạy thử hệ thống.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3220-2YE26-0UB0
| Mã lỗi | Mô tả lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| F0001 | Quá dòng | Tải quá lớn, thời gian tăng tốc quá ngắn, động cơ bị kẹt, thông số động cơ không chính xác, lỗi phần cứng | Kiểm tra tải, tăng thời gian tăng tốc, kiểm tra động cơ, kiểm tra thông số động cơ, liên hệ bộ phận hỗ trợ kỹ thuật |
| F0002 | Quá áp | Điện áp lưới quá cao, thời gian giảm tốc quá ngắn, lỗi phần cứng | Kiểm tra điện áp lưới, tăng thời gian giảm tốc, liên hệ bộ phận hỗ trợ kỹ thuật |
| F0003 | Thấp áp | Điện áp lưới quá thấp, mất pha, lỗi phần cứng | Kiểm tra điện áp lưới, kiểm tra kết nối nguồn, liên hệ bộ phận hỗ trợ kỹ thuật |
| F0004 | Quá nhiệt biến tần | Nhiệt độ môi trường quá cao, hệ thống làm mát bị lỗi, tải quá lớn | Kiểm tra nhiệt độ môi trường, kiểm tra hệ thống làm mát, giảm tải, liên hệ bộ phận hỗ trợ kỹ thuật |
| F0005 | Quá nhiệt động cơ | Tải quá lớn, hệ thống làm mát động cơ bị lỗi, thông số bảo vệ quá nhiệt không chính xác | Kiểm tra tải, kiểm tra hệ thống làm mát động cơ, kiểm tra thông số bảo vệ quá nhiệt, liên hệ bộ phận hỗ trợ kỹ thuật |
| F0070 | Lỗi truyền thông | Lỗi kết nối cáp, cấu hình truyền thông không chính xác, lỗi phần cứng | Kiểm tra kết nối cáp, kiểm tra cấu hình truyền thông, liên hệ bộ phận hỗ trợ kỹ thuật |
| F0101 | Lỗi bộ nhớ | Lỗi phần cứng | Liên hệ bộ phận hỗ trợ kỹ thuật |
| A0501 | Cảnh báo quá dòng | Tải gần đạt giới hạn, cần kiểm tra | Kiểm tra tải, tăng thời gian tăng tốc, kiểm tra động cơ |
| A0502 | Cảnh báo quá áp | Điện áp lưới gần đạt giới hạn, cần kiểm tra | Kiểm tra điện áp lưới |
| A0503 | Cảnh báo thấp áp | Điện áp lưới gần đạt giới hạn, cần kiểm tra | Kiểm tra điện áp lưới |
