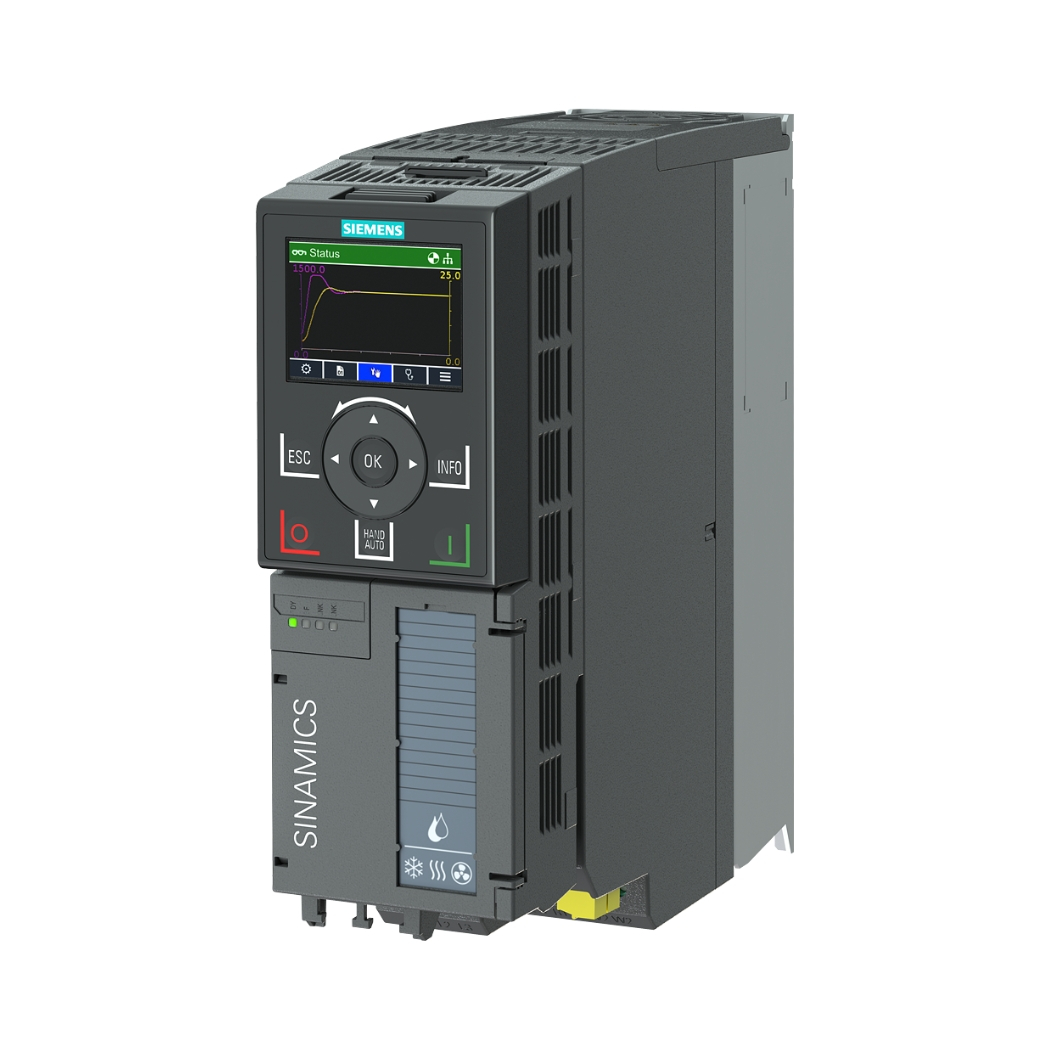

6SL3220-2YE20-0UF0 SINAMICS G120X 3AC 4KW, biến tần mạnh mẽ cho hệ thống bơm, quạt, và máy nén, là giải pháp tối ưu hiệu suất và tiết kiệm năng lượng trong các ứng dụng công nghiệp đa dạng.
Thanhthienphu.vn tự hào mang đến cho bạn dòng sản phẩm chất lượng này, giúp nâng tầm hệ thống tự động hóa và gia tăng lợi nhuận một cách bền vững.
1. Thông tin chi tiết về sản phẩm 6SL3220-2YE20-0UF0
| Đặc điểm | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | 6SL3220-2YE20-0UF0 |
| Dòng sản phẩm | SINAMICS G120X |
| Loại biến tần | Biến tần hạ thế |
| Điện áp đầu vào | 3 pha, 380-480 V AC |
| Tần số đầu vào | 47-63 Hz |
| Công suất định mức | 4 kW (5.4 HP) |
| Dòng điện đầu ra định mức | 9.8 A |
| Dải tần số đầu ra | 0-550 Hz |
| Chế độ điều khiển | V/f, Vector không cảm biến, Vector có cảm biến |
| Cấp bảo vệ | IP20 (Tùy chọn: IP55) |
| Nhiệt độ hoạt động | -20°C đến +60°C |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, USS, Modbus RTU, BACnet MS/TP, Ethernet/IP |
| Ứng dụng | Bơm, quạt, máy nén, băng tải, máy trộn, và các ứng dụng công nghiệp khác |
| Tiêu chuẩn | CE, UL, cUL, RoHS, EAC, RCM |
| Kích thước (HxWxD) | 237 x 133 x 225 mm |
| Khối lượng | 4.8 kg |
2. Cấu tạo sản phẩm 6SL3220-2YE20-0UF0
- Khối nguồn: Cung cấp điện áp DC cho các mạch điều khiển và công suất.
- Khối công suất: Chuyển đổi điện áp DC thành điện áp AC ba pha có tần số thay đổi để điều khiển tốc độ động cơ.
- Khối điều khiển: Xử lý tín hiệu điều khiển và phản hồi từ động cơ, thực hiện các thuật toán điều khiển.
- Khối giao tiếp: Kết nối với các thiết bị ngoại vi như PLC, HMI, máy tính.
- Quạt làm mát: Giải nhiệt cho các linh kiện bên trong.
- Bảng điều khiển: Hiển thị thông tin và cho phép người dùng cài đặt các thông số.
- Cổng kết nối: Đa dạng, tương thích với nhiều giao thức.
3. Các tính năng chính của sản phẩm 6SL3220-2YE20-0UF0
- Điều khiển Vector không cảm biến/có cảm biến: Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, ngay cả ở tốc độ thấp.
- Chế độ V/f: Đơn giản và dễ sử dụng, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
- Chức năng bảo vệ động cơ: Bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, kẹt rotor…
- Tích hợp bộ lọc EMC: Giảm nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Chức năng tiết kiệm năng lượng: Chế độ ECO, tối ưu hóa đường cong V/f…
- Hỗ trợ nhiều giao thức truyền thông: PROFINET, PROFIBUS DP, USS, Modbus RTU, BACnet MS/TP, Ethernet/IP.
- Chức năng PID: Điều khiển tự động các đại lượng như áp suất, lưu lượng, nhiệt độ…
- Chức năng bơm đa cấp: Điều khiển nhiều bơm hoạt động luân phiên hoặc song song.
- Chức năng tự động khởi động lại: Tự động khởi động lại sau khi mất điện.
- Chức năng ghi dữ liệu lỗi: Lưu trữ thông tin về các lỗi đã xảy ra, giúp cho việc chẩn đoán và khắc phục sự cố dễ dàng hơn.
4. Hướng dẫn kết nối sản phẩm 6SL3220-2YE20-0UF0 với phần mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER hoặc Startdrive.
- Cáp kết nối (USB hoặc Ethernet).
- Biến tần SINAMICS G120X.
Kết nối phần cứng:
- Kết nối cáp từ máy tính đến cổng giao tiếp trên biến tần.
- Cấp nguồn cho biến tần.
Kết nối phần mềm:
- Khởi động phần mềm STARTER hoặc Startdrive.
- Chọn loại biến tần G120X.
- Phần mềm sẽ tự động tìm kiếm và kết nối với biến tần.
- Nếu kết nối không thành công, kiểm tra lại cáp kết nối, cổng giao tiếp và cài đặt phần mềm.
Cấu hình:
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để cấu hình các thông số của biến tần, tải lên/tải xuống chương trình, và thực hiện các chức năng chẩn đoán.
5. Cách lập trình sản phẩm 6SL3220-2YE20-0UF0
Các phương pháp lập trình:
Sử dụng bảng điều khiển (BOP-2 hoặc IOP-2):
- Điều hướng qua các menu và thiết lập các thông số trực tiếp trên bảng điều khiển.
- Phương pháp này đơn giản và phù hợp với các ứng dụng cơ bản.
Sử dụng phần mềm STARTER hoặc Startdrive:
- Kết nối biến tần với máy tính và sử dụng phần mềm để cấu hình.
- Phương pháp này cung cấp nhiều tính năng nâng cao và phù hợp với các ứng dụng phức tạp.
- Giao diện đồ họa trực quan, dễ sử dụng.
- Có thể tạo các chương trình điều khiển phức tạp.
- Có thể mô phỏng hoạt động của hệ thống.
Ví dụ lập trình đơn giản (sử dụng bảng điều khiển):
Truy cập menu chính.
Chọn mục “Quick Commissioning” (Cài đặt nhanh).
Thiết lập các thông số cơ bản:
- Loại động cơ (đồng bộ/không đồng bộ).
- Điện áp định mức của động cơ.
- Dòng điện định mức của động cơ.
- Tần số định mức của động cơ.
- Tốc độ định mức của động cơ.
- Chế độ điều khiển (V/f hoặc Vector).
- Thời gian tăng tốc/giảm tốc.
Lưu cài đặt.
Khởi động biến tần.
6. Khắc phục một số lỗi thường gặp trên 6SL3220-2YE20-0UF0
| Mã lỗi | Mô tả lỗi | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra động cơ có bị kẹt hoặc quá tải không. Kiểm tra các kết nối dây dẫn. Kiểm tra thông số dòng điện định mức của động cơ. |
| F0002 | Quá áp | Kiểm tra điện áp lưới có nằm trong phạm vi cho phép không. Kiểm tra bộ hãm (nếu có). |
| F0003 | Điện áp thấp | Kiểm tra điện áp lưới có nằm trong phạm vi cho phép không. Kiểm tra cáp nguồn. |
| F0004 | Quá nhiệt biến tần | Kiểm tra nhiệt độ môi trường xung quanh. Kiểm tra quạt làm mát có hoạt động không. Đảm bảo biến tần được lắp đặt ở nơi thông thoáng. |
| F0005 | Quá nhiệt động cơ | Kiểm tra nhiệt độ động cơ. Kiểm tra quạt làm mát của động cơ (nếu có). Giảm tải cho động cơ. |
| F7011 | Lỗi giao tiếp | Kiểm tra cáp kết nối giữa biến tần và bộ điều khiển. Kiểm tra cài đặt giao tiếp trên biến tần và bộ điều khiển. |
| F7800 | Lỗi nguồn cấp | Kiểm tra nguồn cấp cho biến tần. |
| F7900 | Lỗi động cơ | Kiểm tra động cơ. Kiểm tra các kết nối dây dẫn. |
| A0501 | Cảnh báo quá dòng | Tương tự như F0001, nhưng mức độ nhẹ hơn. |
| A0502 | Cảnh báo quá áp | Tương tự như F0002, nhưng mức độ nhẹ hơn. |
