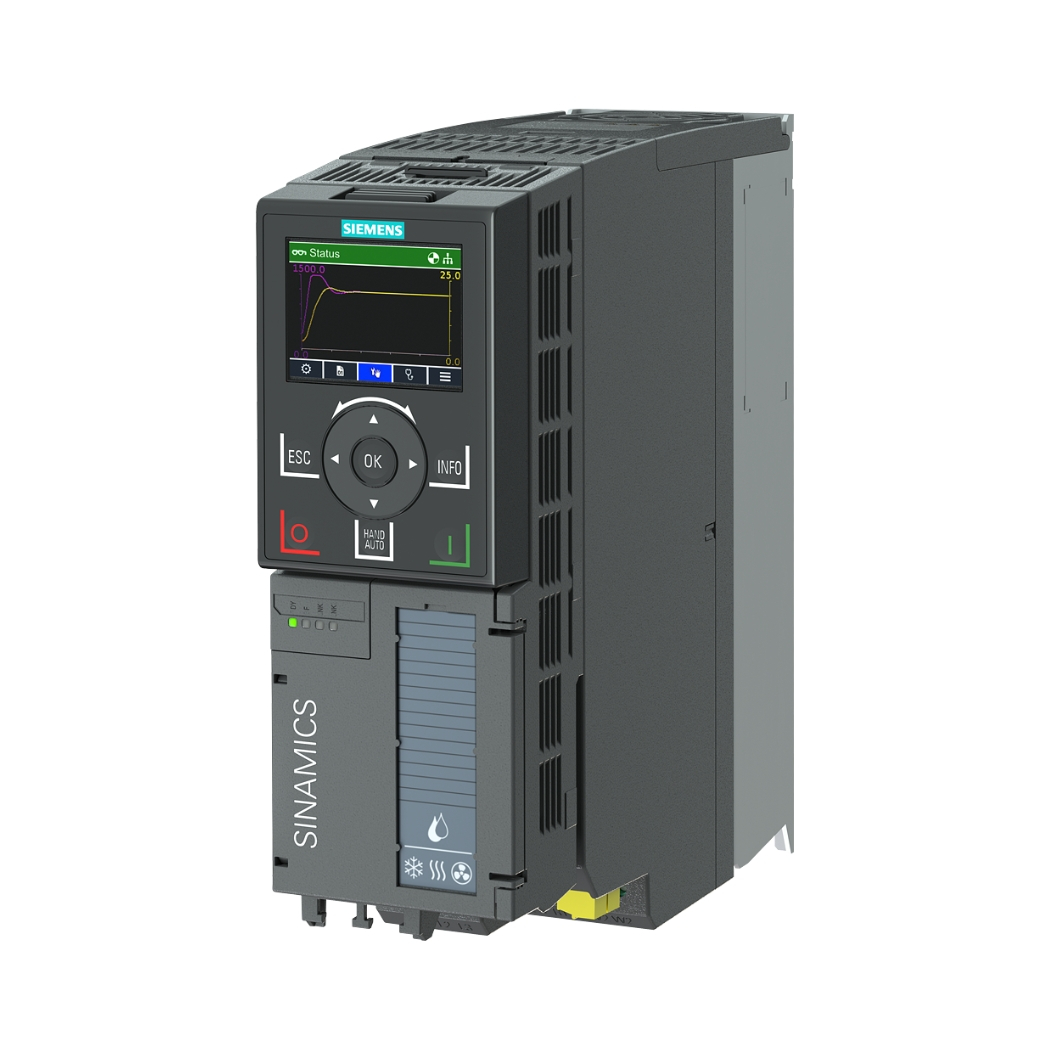

6SL3220-2YE18-0UF0 Siemens G120X 3AC 3 kW, biến tần đa năng thế hệ mới, là giải pháp hoàn hảo cho các ứng dụng điều khiển động cơ trong nhiều ngành công nghiệp, mang lại hiệu suất vượt trội và tiết kiệm năng lượng tối ưu.
Tại thanhthienphu.vn, chúng tôi cung cấp bộ biến tần Siemens G120X chính hãng, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn nâng tầm hệ thống sản xuất và vận hành.
1. Thông tin chi tiết về sản phẩm 6SL3220-2YE18-0UF0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE18-0UF0 |
| Dòng sản phẩm | SINAMICS G120X |
| Hãng sản xuất | Siemens |
| Công suất | 3 kW (4 HP) |
| Điện áp đầu vào | 3 pha, 380-480 V AC (+/- 10%) |
| Tần số đầu vào | 47-63 Hz |
| Dòng điện đầu ra | 7.7 A |
| Tần số đầu ra | 0-550 Hz |
| Cấp bảo vệ | IP20 (có thể nâng cấp lên IP55 với tùy chọn) |
| Nhiệt độ hoạt động | -20°C đến +45°C (không giảm công suất) / +60°C (giảm công suất) |
| Độ ẩm hoạt động | < 95% (không ngưng tụ) |
| Chế độ điều khiển | V/f, Vector điều khiển không cảm biến (Sensorless Vector Control – SLVC), Vector điều khiển có cảm biến (Field-Oriented Control – FOC) |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, EtherNet/IP, Modbus RTU, USS |
| Tích hợp bộ lọc EMC | Có (Class A) |
| Tích hợp bộ hãm | Có (tùy chọn) |
| Kích thước (Cao x Rộng x Sâu) | 275 x 120 x 202 mm |
| Trọng lượng | 3.5 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
| Ứng dụng | Bơm, quạt, máy nén khí, băng tải, máy khuấy, máy đùn, và các ứng dụng điều khiển động cơ khác. |
| Bảo hành | 12 tháng (chính hãng Siemens) |
2. Cấu tạo sản phẩm 6SL3220-2YE18-0UF0
- Khối nguồn: Cung cấp năng lượng ổn định cho toàn bộ hệ thống, đảm bảo biến tần hoạt động liên tục và tin cậy.
- Khối điều khiển: Bộ não” của biến tần, xử lý các tín hiệu đầu vào và đưa ra các lệnh điều khiển chính xác, giúp động cơ hoạt động theo đúng yêu cầu.
- Khối công suất: Bao gồm các linh kiện bán dẫn công suất cao (IGBT), thực hiện việc chuyển đổi năng lượng điện một cách hiệu quả, cung cấp dòng điện và điện áp phù hợp cho động cơ.
- Khối giao tiếp: Cho phép kết nối biến tần với các hệ thống điều khiển và giám sát bên ngoài, như PLC, HMI, SCADA, thông qua các giao thức truyền thông phổ biến như PROFINET, PROFIBUS DP, Ethernet/IP.
- Màn hình hiển thị và bàn phím: Giao diện người dùng trực quan, giúp dễ dàng cài đặt, theo dõi và điều khiển biến tần.
- Quạt làm mát: Giải nhiệt hiệu quả cho các linh kiện bên trong, đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao.
- Vỏ bảo vệ: Thiết kế chắc chắn, bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học từ môi trường bên ngoài.
3. Các tính năng chính của 6SL3220-2YE18-0UF0
- Điều khiển đa dạng: Hỗ trợ nhiều chế độ điều khiển khác nhau, từ V/f cơ bản đến vector vòng kín (FOC) tiên tiến, đáp ứng mọi yêu cầu ứng dụng.
- Tiết kiệm năng lượng: Tích hợp các tính năng tiết kiệm năng lượng thông minh, như chế độ ECO, tự động điều chỉnh điện áp và dòng điện theo tải thực tế, giúp giảm thiểu tổn thất điện năng.
- Bảo vệ toàn diện: Cung cấp đầy đủ các chức năng bảo vệ cho động cơ và biến tần, bao gồm bảo vệ quá dòng, quá áp, quá tải, quá nhiệt, mất pha, ngắn mạch, chạm đất.
- Giao tiếp linh hoạt: Hỗ trợ nhiều giao thức truyền thông công nghiệp, dễ dàng tích hợp vào hệ thống tự động hóa hiện có.
- Cài đặt và vận hành dễ dàng: Giao diện người dùng thân thiện, màn hình hiển thị trực quan, tích hợp các wizard hướng dẫn cài đặt, giúp người dùng dễ dàng cấu hình và vận hành biến tần.
- Chức năng đặc biệt: Tích hợp các chức năng đặc biệt cho các ứng dụng bơm, quạt, như chế độ đa bơm (Multi-pump), chế độ điều khiển PID, chế độ ngủ đông (Sleep Mode), chế độ bỏ qua tần số cộng hưởng (Skip Frequency).
- Tích hợp an toàn: Hỗ trợ các chức năng an toàn theo tiêu chuẩn SIL 2, như STO (Safe Torque Off), SS1 (Safe Stop 1), giúp đảm bảo an toàn cho người vận hành và thiết bị.
4. Hướng dẫn kết nối 6SL3220-2YE18-0UF0 với phần mềm
Bước 1: Chuẩn bị:
- Phần mềm: Tải và cài đặt phần mềm STARTER hoặc SINAMICS Startdrive từ trang web chính thức của Siemens.
- Cáp kết nối: Sử dụng cáp USB hoặc cáp Ethernet (tùy thuộc vào cổng giao tiếp trên biến tần) để kết nối biến tần với máy tính.
- Nguồn cấp: Đảm bảo biến tần đã được cấp nguồn và đang ở trạng thái sẵn sàng.
Bước 2: Kết nối phần cứng:
Kết nối cáp USB hoặc Ethernet từ cổng giao tiếp trên biến tần đến cổng tương ứng trên máy tính.
Bước 3: Thiết lập kết nối trong phần mềm:
STARTER:
- Mở phần mềm STARTER.
- Chọn “Create new project” (Tạo dự án mới).
- Chọn loại biến tần là “6SL3220-2YE18-0UF0 SINAMICS G120X”.
- Chọn giao thức kết nối (USB hoặc Ethernet).
- Chọn cổng COM (nếu sử dụng kết nối USB) hoặc địa chỉ IP của biến tần (nếu sử dụng kết nối Ethernet).
- Nhấn “Connect” (Kết nối).
SINAMICS Startdrive:
- Mở phần mềm SINAMICS Startdrive.
- Chọn “Add new device” (Thêm thiết bị mới).
- Chọn loại biến tần là “6SL3220-2YE18-0UF0 SINAMICS G120X”.
- Chọn giao thức kết nối (PROFINET hoặc Ethernet/IP).
- Nhập địa chỉ IP của biến tần.
- Nhấn “Connect” (Kết nối).
Bước 4: Kiểm tra kết nối:
- Sau khi kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần, bao gồm mã sản phẩm, phiên bản firmware, trạng thái hoạt động.
- Bạn có thể thực hiện các thao tác như đọc thông số, thay đổi cài đặt, điều khiển biến tần trực tiếp từ phần mềm.
5. Cách lập trình 6SL3220-2YE18-0UF0
Biến tần 6SL3220-2YE18-0UF0 Siemens G120X cung cấp nhiều phương pháp lập trình khác nhau, từ cơ bản đến nâng cao, giúp bạn dễ dàng tùy chỉnh biến tần theo nhu cầu ứng dụng:
Lập trình bằng bàn phím và màn hình:
- Sử dụng các nút bấm trên bàn phím để điều hướng menu và thay đổi các thông số.
- Màn hình hiển thị cung cấp thông tin về trạng thái hoạt động và các thông số cài đặt.
- Phương pháp này phù hợp cho các ứng dụng đơn giản, không yêu cầu cấu hình phức tạp.
Lập trình bằng phần mềm STARTER/SINAMICS Startdrive:
- Cung cấp giao diện đồ họa trực quan, giúp dễ dàng cấu hình và lập trình biến tần.
- Hỗ trợ nhiều công cụ hỗ trợ, như wizard hướng dẫn, trình soạn thảo tham số, trình gỡ lỗi.
- Cho phép tạo, lưu trữ và quản lý các chương trình điều khiển.
- Phương pháp này phù hợp cho các ứng dụng phức tạp, yêu cầu cấu hình chi tiết và tùy biến cao.
Lập trình bằng các khối chức năng (Function Blocks):
6SL3220-2YE18-0UF0 SINAMICS G120X hỗ trợ các khối chức năng tiêu chuẩn và khối chức năng mở rộng, cho phép người dùng xây dựng các chương trình điều khiển phức tạp bằng cách kết hợp các khối chức năng này lại với nhau.
Lập trình bằng ngôn ngữ lập trình bậc cao (SCL):
SINAMICS Startdrive hỗ trợ ngôn ngữ lập trình SCL (Structured Control Language), cho phép người dùng viết các chương trình điều khiển phức tạp bằng cú pháp tương tự như ngôn ngữ lập trình C.
Ví dụ: Cài đặt thông số cơ bản cho ứng dụng bơm:
- Chọn chế độ điều khiển: P1300 = 2 (V/f with linear characteristic)
- Cài đặt tần số định mức: P0310 = 50 Hz (hoặc 60 Hz tùy thuộc vào lưới điện)
- Cài đặt điện áp định mức: P0307 = Điện áp định mức của động cơ
- Cài đặt dòng điện định mức: P0305 = Dòng điện định mức của động cơ
- Cài đặt thời gian tăng tốc: P1120 = Thời gian tăng tốc mong muốn
- Cài đặt thời gian giảm tốc: P1121 = Thời gian giảm tốc mong muốn
- Cài đặt nguồn lệnh điều khiển: P0700 = 2 (Terminal) hoặc 6 (USS/Modbus)
- Cài đặt tần số tham chiếu: P1000 = 2 (Terminal) hoặc 6 (USS/Modbus)
6. Khắc phục một số lỗi thường gặp trên 6SL3220-2YE18-0UF0
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| F0001 | Quá dòng (Overcurrent) | Dòng điện đầu ra vượt quá giới hạn cho phép. | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra cáp kết nối, tăng thời gian tăng/giảm tốc, giảm tải. |
| F0002 | Quá áp (Overvoltage) | Điện áp DC link vượt quá giới hạn cho phép. | Kiểm tra điện áp đầu vào, kiểm tra thông số hãm (nếu có), kiểm tra điện trở xả (nếu có), giảm tốc độ giảm tốc. |
| F0003 | Thấp áp (Undervoltage) | Điện áp DC link thấp hơn giới hạn cho phép. | Kiểm tra điện áp đầu vào, kiểm tra cầu chì đầu vào. |
| F0004 | Quá nhiệt biến tần (Inverter Overtemperature) | Nhiệt độ biến tần vượt quá giới hạn cho phép. | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, đảm bảo thông gió tốt, giảm tải. |
| F0005 | Quá tải biến tần (Inverter Overload) | Biến tần hoạt động quá tải trong thời gian dài. | Giảm tải, kiểm tra thông số động cơ, tăng thời gian tăng/giảm tốc. |
| F0070 | Lỗi truyền thông (Communication Fault) | Mất kết nối truyền thông giữa biến tần và bộ điều khiển. | Kiểm tra cáp kết nối, kiểm tra cài đặt truyền thông, kiểm tra địa chỉ biến tần. |
| A0501 | Cảnh báo quá dòng (Overcurrent Warning) | Dòng điện đầu ra gần vượt quá giới hạn cho phép. | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra cáp kết nối. |
| A0502 | Cảnh báo quá áp (Overvoltage Warning) | Điện áp DC link gần vượt quá giới hạn cho phép. | Kiểm tra điện áp đầu vào, kiểm tra thông số hãm (nếu có). |
| A0700 | Cảnh báo truyền thông (Communication Warning) | Có vấn đề về truyền thông giữa biến tần và bộ điều khiển. | Kiểm tra cáp kết nối, kiểm tra cài đặt truyền thông. |
