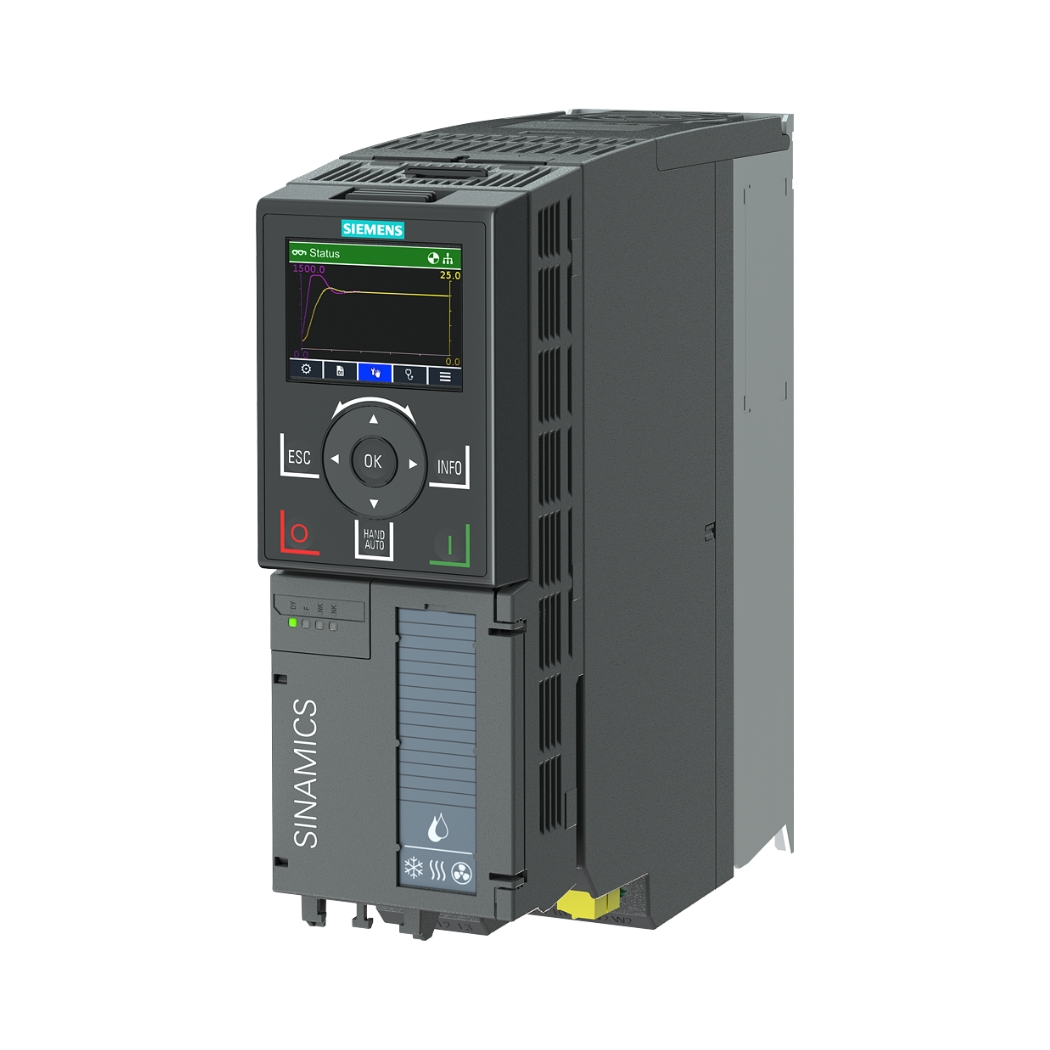

6SL3220-2YE10-0UF0 Siemens G120X 3AC 0.75kW, biến tần tối ưu cho hệ thống bơm, quạt và máy nén trong các ứng dụng công nghiệp, mang lại hiệu suất vượt trội và tiết kiệm năng lượng đáng kể.
Thanhthienphu.vn tự hào là nhà cung cấp giải pháp tự động hóa hàng đầu, giúp doanh nghiệp của bạn nâng tầm hiệu quả hoạt động, giảm thiểu chi phí và gia tăng lợi nhuận với dòng sản phẩm biến tần Siemens chất lượng cao, bao gồm cả bộ điều khiển tốc độ động cơ, bộ biến đổi tần số.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3220-2YE10-0UF0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE10-0UF0 |
| Dòng sản phẩm | Siemens G120X |
| Điện áp đầu vào | 3 pha, 380-480V (-20%/+10%) |
| Công suất | 0.75kW (1HP) |
| Dòng điện định mức | 2.7A |
| Tần số đầu ra | 0-550 Hz |
| Khả năng quá tải | 110% trong 60 giây, 150% trong 3 giây |
| Cấp bảo vệ | IP20 (tùy chọn IP55) |
| Chế độ điều khiển | V/f, Vector không cảm biến (Sensorless Vector Control), Vector có cảm biến (Closed-loop Vector Control) |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, Modbus RTU, USS, BACnet MS/TP |
| Chức năng bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất |
| Kích thước (Cao x Rộng x Sâu) | 173mm x 73mm x 178mm |
| Trọng lượng | 1.1kg |
| Điều kiện môi trường làm việc | Nhiệt độ: -10°C đến +40°C (không ngưng tụ), Độ ẩm: 5% đến 95% (không ngưng tụ) |
| Tiêu chuẩn | CE, UL, cUL, RCM, EAC, RoHS |
| Ứng dụng | Bơm, quạt, máy nén, băng tải, máy trộn, máy ép, và các ứng dụng điều khiển tốc độ động cơ khác |
| Giá bán | Liên hệ |
2. Cấu Tạo Sản Phẩm 6SL3220-2YE10-0UF0
- Khối Nguồn: Cung cấp năng lượng cho toàn bộ hệ thống, đảm bảo hoạt động ổn định và liên tục.
- Khối Điều Khiển: Bộ não của biến tần, xử lý các tín hiệu đầu vào và đưa ra các lệnh điều khiển chính xác cho động cơ.
- Khối Công Suất: Chuyển đổi điện áp và tần số đầu vào thành điện áp và tần số đầu ra phù hợp với yêu cầu của động cơ.
- Khối Giao Tiếp: Cho phép biến tần kết nối và giao tiếp với các thiết bị ngoại vi như PLC, HMI, máy tính, … thông qua các giao thức truyền thông phổ biến.
- Khối Bảo Vệ: Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha, …
- Màn hình và bàn phím (tùy chọn): Giao diện người dùng trực quan, cho phép cài đặt, giám sát và điều khiển biến tần một cách dễ dàng.
- Quạt làm mát: Giúp tản nhiệt, duy trì nhiệt độ vận hành thích hợp, gia tăng tuổi thọ cho linh kiện.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3220-2YE10-0UF0
- Điều khiển Vector không cảm biến (Sensorless Vector Control): Cho phép điều khiển tốc độ và mô-men xoắn của động cơ một cách chính xác mà không cần sử dụng cảm biến tốc độ, giúp giảm chi phí và đơn giản hóa hệ thống.
- Chế độ V/f: Điều khiển tốc độ động cơ bằng cách thay đổi tần số và điện áp đầu ra, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
- Tích hợp sẵn các chức năng ứng dụng: Bao gồm các chức năng chuyên biệt cho bơm, quạt, máy nén, giúp đơn giản hóa quá trình cài đặt và vận hành.
- Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số đầu ra để tối ưu hóa hiệu suất sử dụng năng lượng, giúp giảm thiểu chi phí điện năng.
- Chức năng bảo vệ toàn diện: Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, chạm đất, đảm bảo an toàn và độ tin cậy cao.
- Hỗ trợ nhiều giao thức truyền thông: PROFINET, PROFIBUS DP, Modbus RTU, USS, BACnet MS/TP, cho phép kết nối dễ dàng với các hệ thống điều khiển và giám sát khác.
- Chức năng tự động khởi động lại (Auto Restart): Tự động khởi động lại biến tần sau khi mất điện, giúp giảm thiểu thời gian dừng máy và tăng năng suất.
- Chức năng điều khiển PID: Tích hợp bộ điều khiển PID, cho phép điều khiển chính xác các thông số như áp suất, lưu lượng, nhiệt độ, …
- Chức năng đa cấp tốc độ: Cho phép cài đặt nhiều cấp tốc độ khác nhau, phù hợp với các ứng dụng yêu cầu thay đổi tốc độ linh hoạt.
- Chức năng hãm động năng (Dynamic Braking): Giúp giảm tốc độ động cơ nhanh chóng và an toàn.
- Khả năng kết nối với các module mở rộng: Cho phép mở rộng chức năng của biến tần, đáp ứng các yêu cầu đặc biệt của ứng dụng.
- Tính năng tự động dò thông số động cơ: Đơn giản hóa quy trình cài đặt.
- Chế độ ngủ/thức: Tối ưu hóa tiêu thụ điện khi không hoạt động.
- Ghi lại dữ liệu lỗi: Giúp dễ dàng phân tích và khắc phục sự cố.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3220-2YE10-0UF0 Với Phần Mềm
Chuẩn bị:
- Tải và cài đặt phần mềm STARTER hoặc Startdrive phiên bản mới nhất từ trang web của Siemens.
- Cáp kết nối: Sử dụng cáp USB hoặc cáp Ethernet (tùy thuộc vào giao thức truyền thông bạn sử dụng).
- Đảm bảo biến tần đã được cấp nguồn và kết nối với động cơ.
Kết nối phần cứng:
- Kết nối cáp USB hoặc Ethernet từ máy tính đến cổng giao tiếp trên biến tần (thường là cổng USB hoặc cổng Ethernet).
- Nếu sử dụng kết nối Ethernet, hãy đảm bảo máy tính và biến tần nằm trong cùng một mạng LAN.
Cấu hình phần mềm:
- Mở phần mềm STARTER hoặc Startdrive.
- Tạo một dự án mới (New Project) hoặc mở một dự án hiện có.
- Thêm biến tần vào dự án: Chọn loại biến tần là G120X và nhập địa chỉ IP (nếu sử dụng Ethernet) hoặc chọn cổng COM (nếu sử dụng USB).
- Phần mềm sẽ tự động tìm kiếm và kết nối với biến tần.
Kiểm tra kết nối:
- Sau khi kết nối thành công, bạn sẽ thấy thông tin về biến tần hiển thị trên phần mềm.
- Thử thay đổi một vài thông số trên phần mềm và kiểm tra xem biến tần có phản hồi đúng không.
Cấu hình và giám sát:
- Sử dụng phần mềm để cấu hình các thông số của biến tần như chế độ điều khiển, tốc độ, dòng điện, …
- Giám sát các thông số hoạt động của biến tần như tốc độ, dòng điện, điện áp, công suất, …
- Sử dụng các công cụ chẩn đoán và phân tích của phần mềm để theo dõi hiệu suất và phát hiện sớm các vấn đề.
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng của phần mềm STARTER hoặc Startdrive để biết thêm chi tiết.
- Nếu gặp khó khăn trong quá trình kết nối, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn (Hotline: 08.12.77.88.99) để được trợ giúp.
- Luôn cập nhật phần mềm lên phiên bản mới nhất để đảm bảo tính tương thích và tận dụng các tính năng mới.
5. Cách Lập Trình Sản Phẩm 6SL3220-2YE10-0UF0
Lập trình bằng bàn phím và màn hình (nếu có):
- Truy cập vào menu: Sử dụng các phím điều hướng trên bàn phím để truy cập vào menu chính của biến tần.
- Chọn tham số cần thay đổi: Sử dụng các phím điều hướng để di chuyển đến tham số bạn muốn thay đổi.
- Thay đổi giá trị tham số: Sử dụng các phím tăng/giảm để thay đổi giá trị của tham số.
- Lưu thay đổi: Nhấn phím xác nhận (thường là phím OK hoặc Enter) để lưu thay đổi.
Lập trình bằng phần mềm STARTER/Startdrive:
- Kết nối với biến tần: Thực hiện các bước kết nối như đã hướng dẫn ở phần trước.
- Mở cửa sổ tham số: Trong phần mềm, tìm và mở cửa sổ chứa các tham số của biến tần.
- Thay đổi giá trị tham số: Nhấp đúp vào tham số bạn muốn thay đổi và nhập giá trị mới.
- Tải xuống cấu hình: Sau khi thay đổi các tham số, nhấn nút “Download” để tải cấu hình xuống biến tần.
- Kiểm tra hoạt động: Khởi động biến tần và kiểm tra xem động cơ có hoạt động đúng theo cấu hình mới không.
Một số tham số quan trọng cần cấu hình:
- P0010: Chế độ vận hành (ví dụ: V/f, Vector không cảm biến)
- P0304, P0305, P0307, P0310, P0311: Thông số định mức của động cơ (điện áp, dòng điện, công suất, tần số, tốc độ)
- P1080, P1082: Tốc độ tối thiểu và tốc độ tối đa
- P1120, P1121: Thời gian tăng tốc và thời gian giảm tốc
- P1300: Chế độ điều khiển (ví dụ: điều khiển từ xa, điều khiển tại chỗ)
Ví dụ: Cấu hình biến tần để chạy động cơ bơm với tốc độ 1450 vòng/phút:
- Kết nối với biến tần bằng phần mềm STARTER/Startdrive.
- Mở cửa sổ tham số.
- Tìm tham số P1082 (tốc độ tối đa) và đặt giá trị là 1500 (để đảm bảo an toàn).
- Tìm tham số P1300 (chế độ điều khiển) và chọn chế độ điều khiển phù hợp (ví dụ: điều khiển từ xa).
- Tìm tham số đặt tốc độ (ví dụ: P1000) và đặt giá trị là 1450.
- Tải cấu hình xuống biến tần.
- Khởi động biến tần và kiểm tra xem động cơ có chạy đúng tốc độ 1450 vòng/phút không.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3220-2YE10-0UF0
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra cáp kết nối, giảm thời gian tăng tốc, tăng thời gian giảm tốc, kiểm tra thông số hãm (nếu có). |
| F0002 | Quá áp | Kiểm tra điện áp nguồn, kiểm tra thông số động cơ, kiểm tra thông số hãm (nếu có). |
| F0003 | Thấp áp | Kiểm tra điện áp nguồn, kiểm tra bộ lọc đầu vào (nếu có). |
| F0004 | Quá nhiệt biến tần | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, giảm tải, giảm tần số đóng cắt. |
| F0005 | Quá tải biến tần | Kiểm tra tải, giảm tải, kiểm tra thông số động cơ. |
| F0022 | Lỗi giao tiếp | Kiểm tra cáp kết nối, kiểm tra cấu hình giao tiếp, kiểm tra địa chỉ trạm (nếu có). |
| F0701 | Lỗi encoder (nếu có) | Kiểm tra kết nối encoder, kiểm tra thông số encoder, kiểm tra encoder. |
| A0501 | Cảnh báo quá dòng: Biến tần đã đạt đến giới hạn dòng điện. | Kiểm tra xem động cơ có bị kẹt hay không. Giảm tải cho động cơ. Kiểm tra và đảm bảo thông số động cơ đã được cài đặt chính xác. Nếu đang sử dụng chế độ tăng tốc/giảm tốc, hãy thử tăng thời gian tăng/giảm tốc. |
| A0504 | Cảnh báo quá nhiệt: Nhiệt độ của biến tần đang quá cao. | Đảm bảo quạt làm mát của biến tần hoạt động bình thường. Kiểm tra xem có vật cản nào chặn luồng gió làm mát biến tần không. Đảm bảo nhiệt độ môi trường xung quanh không vượt quá giới hạn cho phép của biến tần. Nếu cần, hãy giảm tải hoặc tần số đóng cắt của biến tần. |
| A0910 | Cảnh báo điện áp DC thấp: Điện áp trên mạch DC của biến tần đang thấp hơn mức cho phép. | Kiểm tra điện áp lưới đầu vào và đảm bảo nó nằm trong phạm vi cho phép của biến tần. |
