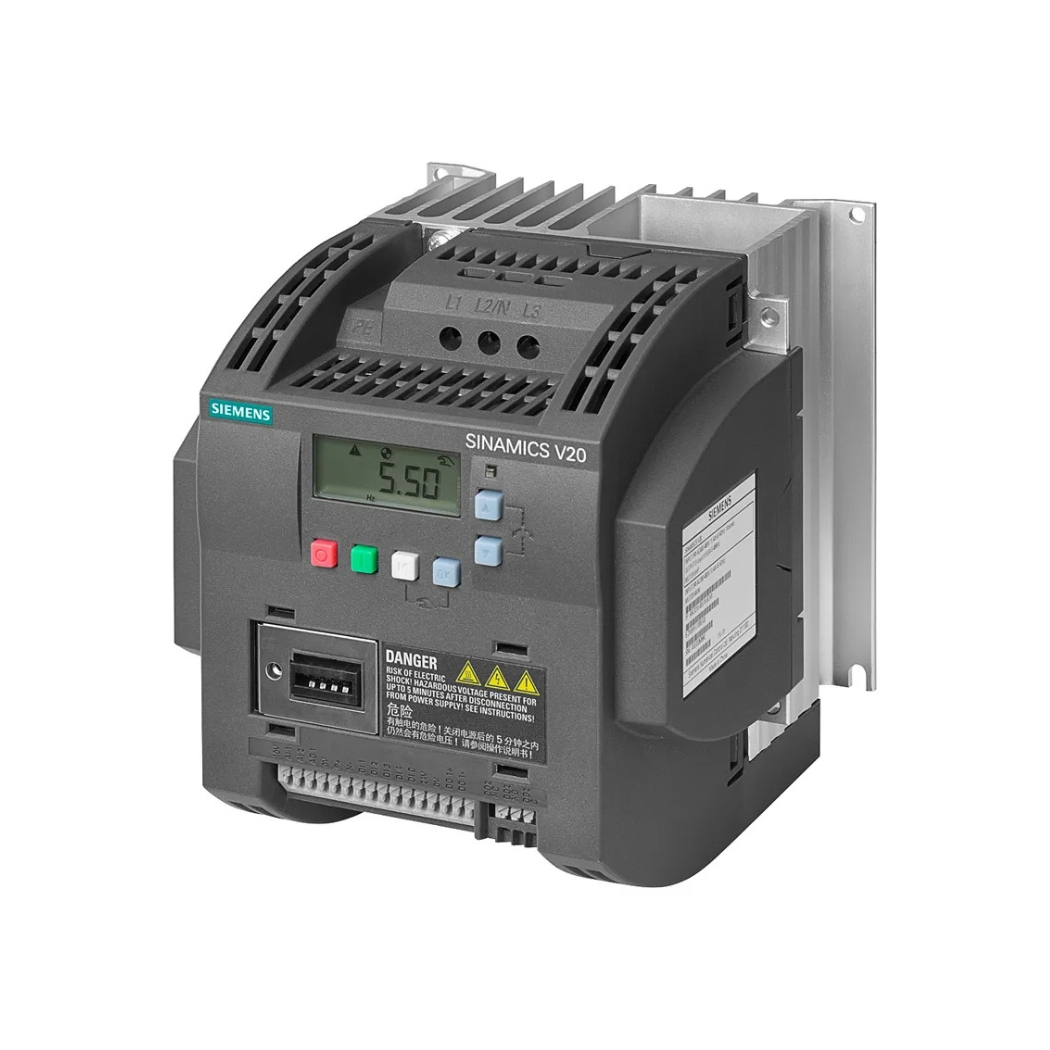

6SL3210-5BE21-5UV0 Biến tần V20 3P 1.5kW, giải pháp truyền động mạnh mẽ và linh hoạt từ Siemens, mang đến sự tối ưu vượt trội cho các ứng dụng công nghiệp, nâng cao hiệu suất và tiết kiệm năng lượng đáng kể.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp bộ biến tần chính hãng mà còn đồng hành cùng bạn trong việc lắp đặt, cài đặt và vận hành, đảm bảo hệ thống hoạt động trơn tru, hiệu quả, với chi phí tối ưu.
1. Thông Tin Chi Tiết Về 6SL3210-5BE21-5UV0 Biến Tần V20 3P 1.5kW
| Đặc tính | Chi tiết |
|---|---|
| Tên sản phẩm | Biến tần Siemens V20 3P 1.5kW |
| Mã sản phẩm | 6SL3210-5BE21-5UV0 |
| Hãng sản xuất | Siemens (Đức) |
| Dòng sản phẩm | SINAMICS V20 |
| Công suất | 1.5 kW (2 HP) |
| Điện áp đầu vào | 3 pha 380-480 V (-15% / +10%) |
| Tần số đầu vào | 47-63 Hz |
| Điện áp đầu ra | 0 – Điện áp đầu vào |
| Tần số đầu ra | 0-550 Hz |
| Khả năng quá tải | 150% dòng định mức trong 60 giây, 200% dòng định mức trong 3 giây |
| Chế độ điều khiển | V/f, V²/f, FCC, điều khiển vector không cảm biến (sensorless vector control) |
| Cấp bảo vệ | IP20 |
| Truyền thông | USS, Modbus RTU |
| Kích thước | (Rộng x Cao x Sâu): 90 x 150 x 145.5 mm |
| Trọng lượng | 1.1 kg |
| Nhiệt độ hoạt động | -10°C đến +60°C (giảm công suất từ 40°C) |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Tiêu chuẩn | CE, UL, cUL, RCM, RoHS |
2. Cấu Tạo Sản Phẩm 6SL3210-5BE21-5UV0
Biến tần 6SL3210-5BE21-5UV0 được cấu thành từ các bộ phận chính sau:
- Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Bộ nghịch lưu (Inverter): Chuyển đổi điện áp DC thành điện áp AC có tần số và biên độ có thể điều chỉnh được để cung cấp cho động cơ.
- Bộ lọc (Filter): Giảm thiểu nhiễu điện từ (EMI) và sóng hài, đảm bảo chất lượng điện năng và tuân thủ các tiêu chuẩn EMC.
- Điện trở hãm (Braking Resistor) (Tùy chọn): Tiêu tán năng lượng dư thừa khi động cơ giảm tốc, giúp quá trình dừng diễn ra nhanh chóng và an toàn.
- Bộ vi xử lý (Microprocessor): Điều khiển toàn bộ hoạt động của biến tần, thực hiện các thuật toán điều khiển, xử lý tín hiệu phản hồi và giao tiếp với các thiết bị ngoại vi.
- Màn hình hiển thị và bàn phím (HMI): Giao diện người dùng, cho phép cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi.
- Cổng giao tiếp (Communication Ports): Hỗ trợ các giao thức truyền thông như USS, Modbus RTU, cho phép kết nối với hệ thống điều khiển trung tâm, PLC, HMI…
- Quạt làm mát (Cooling Fan): Đảm bảo nhiệt độ hoạt động của biến tần luôn trong giới hạn cho phép, kéo dài tuổi thọ thiết bị.
- Các khối kết nối, đầu nối, cảm biến bảo vệ và các linh kiện điện tử khác.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3210-5BE21-5UV0
- Điều khiển đa chế độ: V/f, V²/f, FCC, điều khiển vector không cảm biến (sensorless vector control). Người dùng có thể lựa chọn chế độ điều khiển phù hợp nhất với ứng dụng và loại động cơ.
- Tích hợp chức năng tiết kiệm năng lượng: Chế độ ECO tự động điều chỉnh điện áp đầu ra để tối ưu hóa hiệu suất sử dụng năng lượng khi động cơ hoạt động ở tải nhẹ.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.
- Bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, quá tải, quá nhiệt, thấp áp, mất pha, chạm đất…
- Chức năng khởi động mềm (Soft Start): Giảm dòng khởi động, bảo vệ động cơ và hệ thống cơ khí.
- Hỗ trợ nhiều hàm ứng dụng: Tích hợp sẵn các hàm điều khiển cho bơm, quạt, băng tải…
- Chức năng điều khiển PID: Duy trì chính xác các thông số quá trình như áp suất, lưu lượng, nhiệt độ…
- Giao diện thân thiện: Màn hình hiển thị rõ ràng, bàn phím dễ sử dụng, hỗ trợ nhiều ngôn ngữ.
- Thiết kế nhỏ gọn, dễ lắp đặt: Tiết kiệm không gian, dễ dàng tích hợp vào tủ điện.
- Tích hợp sẵn các hàm Macro: Đơn giản hóa quá trình cài đặt cho người dùng.
4. Hướng Dẫn Kết Nối 6SL3210-5BE21-5UV0 Biến tần V20 3P 1.5kW Với Phần Mềm
Để kết nối biến tần 6SL3210-5BE21-5UV0 với phần mềm, bạn cần:
- Phần mềm: Siemens STARTER (miễn phí tải về từ trang web của Siemens) hoặc TIA Portal (tùy chọn, nếu bạn sử dụng PLC Siemens).
- Cáp kết nối: Cáp USB hoặc cáp RS485 (tùy thuộc vào cổng giao tiếp trên biến tần và máy tính).
- Máy tính: Chạy hệ điều hành Windows.
Các bước thực hiện:
Cài đặt phần mềm STARTER:
Tải về và cài đặt theo hướng dẫn của Siemens.
Kết nối cáp:
- USB: Kết nối trực tiếp biến tần với máy tính qua cổng USB.
- RS485: Kết nối biến tần với máy tính qua bộ chuyển đổi RS485-USB.
Cấu hình cổng COM:
Trong phần mềm STARTER, chọn đúng cổng COM mà biến tần đang kết nối.
Thiết lập thông số truyền thông:
Đảm bảo các thông số truyền thông (baud rate, parity, stop bits…) trên phần mềm và biến tần trùng khớp.
Kết nối:
Nhấn nút “Connect” trong phần mềm STARTER để thiết lập kết nối với biến tần.
5. Cách Lập Trình 6SL3210-5BE21-5UV0
Có hai cách chính để lập trình biến tần 6SL3210-5BE21-5UV0:
Sử dụng màn hình và bàn phím (HMI) tích hợp:
- Ưu điểm: Đơn giản, không cần thiết bị ngoại vi.
- Nhược điểm: Hạn chế về khả năng hiển thị và thao tác.
- Cách thực hiện: Sử dụng các nút điều hướng trên bàn phím để truy cập vào các menu và thay đổi các thông số. Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết chi tiết về các thông số và chức năng.
Sử dụng phần mềm STARTER:
- Ưu điểm: Giao diện trực quan, dễ sử dụng, hỗ trợ nhiều tính năng nâng cao.
- Nhược điểm: Cần máy tính và cáp kết nối.
- Cách thực hiện: Kết nối biến tần với máy tính, sử dụng phần mềm STARTER để cấu hình các thông số, tạo chương trình điều khiển và tải xuống biến tần.
Các bước lập trình cơ bản (sử dụng màn hình HMI):
- Cài đặt thông số động cơ: Nhập các thông số định mức của động cơ (điện áp, dòng điện, tần số, công suất, tốc độ…).
- Chọn chế độ điều khiển: Chọn chế độ điều khiển phù hợp (V/f, V²/f, FCC, sensorless vector control).
- Cài đặt tần số/tốc độ: Đặt tần số hoặc tốc độ mong muốn cho động cơ.
- Cài đặt thời gian tăng/giảm tốc: Đặt thời gian tăng tốc và giảm tốc để đảm bảo quá trình khởi động và dừng êm ái.
- Cài đặt các thông số bảo vệ: Quá dòng, quá áp, quá tải, quá nhiệt
- Lưu cài đặt: Lưu các thông số đã thay đổi vào bộ nhớ của biến tần.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-5BE21-5UV0 Biến Tần V20 3P 1.5kW
| Mã lỗi | Mô tả lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| F0001 | Quá dòng | – Động cơ bị kẹt hoặc quá tải.
– Thông số động cơ cài đặt không đúng. – Thời gian tăng tốc quá ngắn. – Lỗi phần cứng biến tần. |
– Kiểm tra và loại bỏ nguyên nhân gây kẹt hoặc quá tải động cơ. – Kiểm tra và điều chỉnh lại thông số động cơ. – Tăng thời gian tăng tốc. – Nếu các biện pháp trên không hiệu quả, liên hệ với thanhthienphu.vn để được hỗ trợ kỹ thuật. |
| F0002 | Quá áp | – Điện áp lưới quá cao.
– Quá trình giảm tốc quá nhanh (khi không có điện trở hãm). – Lỗi phần cứng biến tần. |
– Kiểm tra điện áp lưới. – Sử dụng điện trở hãm (nếu cần). – Tăng thời gian giảm tốc. – Nếu các biện pháp trên không hiệu quả, liên hệ với thanhthienphu.vn để được hỗ trợ. |
| F0003 | Thấp áp | – Điện áp lưới quá thấp hoặc mất điện.
– Lỗi phần cứng biến tần. |
– Kiểm tra điện áp lưới và nguồn cấp. – Nếu điện áp lưới ổn định, liên hệ với thanhthienphu.vn để được hỗ trợ. |
| F0004 | Quá nhiệt biến tần | – Nhiệt độ môi trường quá cao.
– Quạt làm mát bị hỏng hoặc bị chặn. – Biến tần bị quá tải. – Lỗi phần cứng biến tần. |
– Đảm bảo môi trường làm việc thông thoáng.
– Kiểm tra và vệ sinh quạt làm mát. – Giảm tải cho biến tần. – Nếu các biện pháp trên không hiệu quả, liên hệ với thanhthienphu.vn. |
| F0005 | Lỗi giao tiếp | – Lỗi kết nối cáp.
– Cài đặt thông số truyền thông không đúng. – Lỗi phần cứng biến tần. |
– Kiểm tra cáp kết nối và đảm bảo kết nối chắc chắn.
– Kiểm tra và điều chỉnh lại thông số truyền thông. – Nếu các biện pháp trên không hiệu quả, liên hệ với thanhthienphu.vn. |
| F0070 | Giá trị đặt (setpoint) không hợp lệ | Giá trị cài đặt vượt quá giới hạn | Kiểm tra và điều chỉnh lại giá trị cài đặt. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn:
- Tư vấn lựa chọn: Giúp bạn chọn đúng biến tần phù hợp với nhu cầu và ứng dụng cụ thể.
- Hỗ trợ kỹ thuật: Giải đáp mọi thắc mắc về lắp đặt, cài đặt, vận hành và khắc phục sự cố.
- Cung cấp tài liệu: Cung cấp đầy đủ tài liệu hướng dẫn sử dụng, catalog và các tài liệu kỹ thuật liên quan.
- Dịch vụ hậu mãi: Bảo hành chính hãng, bảo trì, sửa chữa nhanh chóng và chuyên nghiệp.
Liên hệ ngay với thanhthienphu.vn:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Biến tần 6SL3210-5BE21-5UV0 không chỉ là một sản phẩm, mà là một giải pháp toàn diện, giúp bạn nâng cao hiệu suất, tiết kiệm chi phí và đảm bảo an toàn cho hệ thống của mình.
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục những thành công mới!
