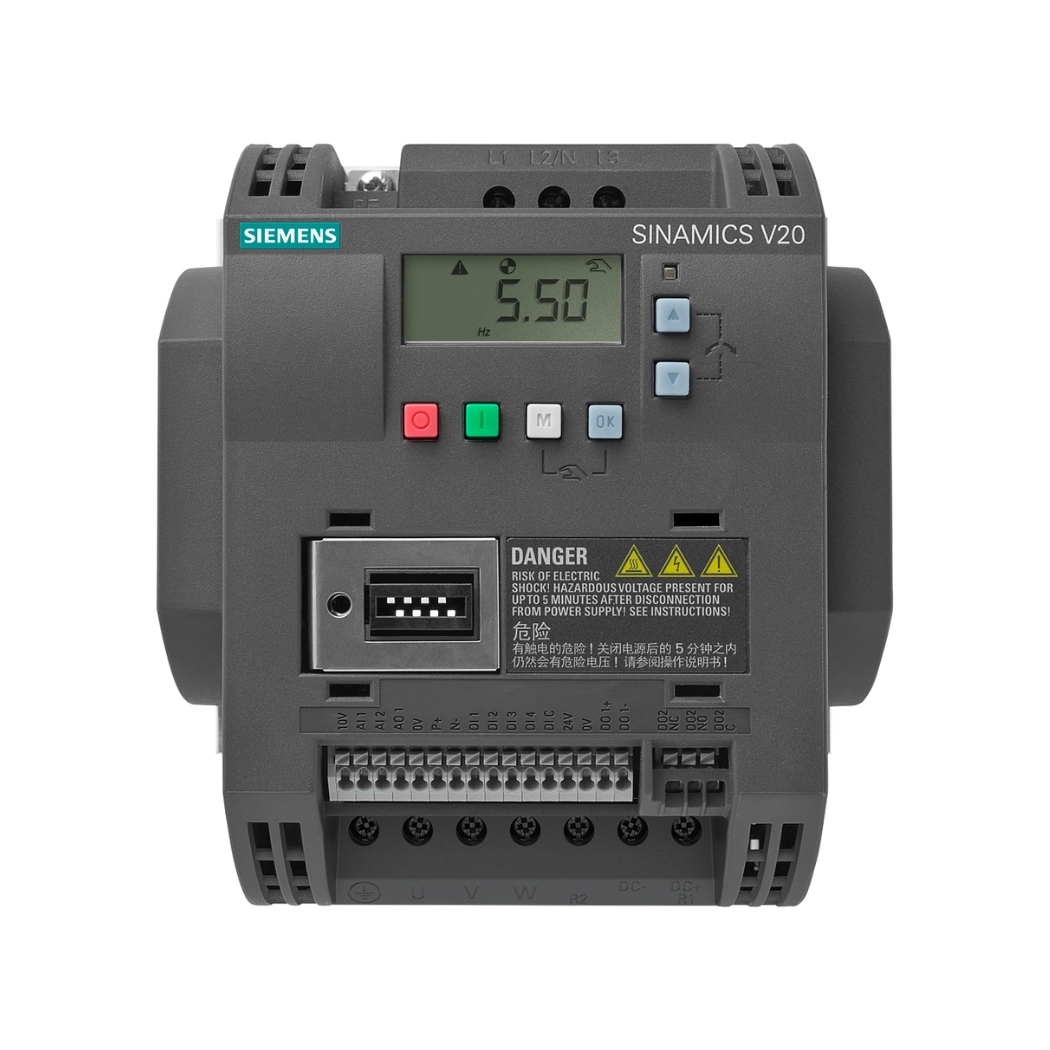

6SL3210-5BE13-7UV0 Biến tần V20 3P 0.37kW, giải pháp hoàn hảo cho các ứng dụng điều khiển động cơ đòi hỏi sự nhỏ gọn, hiệu quả và dễ sử dụng, mang đến sự vận hành êm ái và tiết kiệm năng lượng tối đa cho hệ thống của bạn.
Tại thanhthienphu.vn, chúng tôi cung cấp bộ biến tần tuyệt vời này, cùng với dịch vụ tư vấn tận tâm, giúp bạn nâng tầm hiệu suất và tối ưu hóa chi phí sản xuất.
1. Thông Tin Chi Tiết Về 6SL3210-5BE13-7UV0 Biến Tần V20 3P 0.37kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3210-5BE13-7UV0 |
| Dòng sản phẩm | SINAMICS V20 |
| Loại biến tần | Biến tần đa năng |
| Điện áp đầu vào | 3 pha, 380-480 V AC (-15% / +10%) |
| Tần số đầu vào | 47-63 Hz |
| Điện áp đầu ra | 3 pha, 0-Uvào |
| Tần số đầu ra | 0-550 Hz |
| Công suất | 0.37 kW (0.5 HP) |
| Dòng điện đầu ra | 1.3 A |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Chế độ điều khiển | V/f, V/f với FCC, vector vòng hở (sensorless vector control) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +40°C (không giảm công suất), lên đến +60°C (giảm công suất) |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 140 mm x 73 mm x 155 mm (5.51 in x 2.87 in x 6.10 in) |
| Trọng lượng | 0.8 kg (1.76 lbs) |
| Tiêu chuẩn | CE, UL, cUL, C-Tick (RCM), KCC |
| Ứng dụng | Bơm, quạt, máy nén khí, băng tải, máy công cụ, máy trộn, máy ly tâm, và nhiều ứng dụng công nghiệp khác |
2. Cấu Tạo 6SL3210-5BE13-7UV0
Biến tần SINAMICS V20 6SL3210-5BE13-7UV0 được thiết kế với sự tỉ mỉ, hướng đến sự đơn giản nhưng vẫn đảm bảo hiệu suất cao. Vẻ ngoài gọn gàng ẩn chứa bên trong một cấu trúc khoa học, bao gồm:
- Khối công suất: Nơi “trái tim” của biến tần hoạt động, bao gồm các linh kiện bán dẫn (IGBT) tiên tiến, có nhiệm vụ chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) và ngược lại, tạo ra điện áp và tần số phù hợp để điều khiển động cơ. Các IGBT này được lựa chọn kỹ lưỡng để đảm bảo hiệu suất chuyển đổi cao, giảm thiểu tổn thất điện năng, giúp tiết kiệm năng lượng.
- Khối điều khiển: “Bộ não” của biến tần, sử dụng bộ vi xử lý mạnh mẽ để thực hiện các thuật toán điều khiển phức tạp. Khối này tiếp nhận tín hiệu từ các cảm biến, xử lý thông tin và đưa ra các lệnh điều khiển chính xác đến khối công suất, đảm bảo động cơ hoạt động theo đúng yêu cầu.
- Bảng điều khiển và màn hình: Giao diện trực quan giúp người dùng dễ dàng cài đặt, theo dõi và điều khiển biến tần. Các thông số như tần số, dòng điện, điện áp, trạng thái hoạt động… được hiển thị rõ ràng, giúp người dùng nắm bắt tình hình hoạt động của hệ thống một cách nhanh chóng.
- Cổng giao tiếp: Hỗ trợ các chuẩn giao tiếp truyền thông phổ biến như USS, Modbus RTU, cho phép kết nối biến tần với các hệ thống điều khiển và giám sát trung tâm (PLC, SCADA), giúp người dùng dễ dàng tích hợp biến tần vào hệ thống tự động hóa của nhà máy.
- Quạt làm mát: Đảm bảo thiết bị luôn được làm mát trong quá trình vận hành ở nhiệt độ cao, giảm thiểu rủi ro sự cố.
- Vỏ bảo vệ: Thiết kế chắc chắn, đạt tiêu chuẩn IP20, bảo vệ các linh kiện bên trong khỏi bụi bẩn và các tác động cơ học, đảm bảo biến tần hoạt động bền bỉ trong môi trường công nghiệp.
3. Các Tính Năng Chính Của 6SL3210-5BE13-7UV0
SINAMICS V20 6SL3210-5BE13-7UV0 không chỉ là một biến tần thông thường, mà còn là một giải pháp điều khiển động cơ toàn diện, tích hợp nhiều tính năng ưu việt:
- Điều khiển đa chế độ: Hỗ trợ nhiều chế độ điều khiển khác nhau như V/f (điều khiển điện áp/tần số), V/f với FCC (điều khiển từ thông), vector vòng hở (sensorless vector control), cho phép người dùng lựa chọn chế độ phù hợp nhất với từng ứng dụng cụ thể, tối ưu hóa hiệu suất và độ chính xác.
- Chế độ tiết kiệm năng lượng ECO: Tự động điều chỉnh điện áp và tần số để giảm thiểu tổn thất điện năng khi động cơ hoạt động ở tải nhẹ, giúp tiết kiệm chi phí điện năng đáng kể. Theo nghiên cứu của Siemens, chế độ ECO có thể giúp tiết kiệm đến 60% điện năng so với các phương pháp điều khiển truyền thống.
- Tích hợp chức năng bảo vệ động cơ: Bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, quá nhiệt, đảm bảo an toàn cho động cơ và hệ thống, giảm thiểu nguy cơ hư hỏng và kéo dài tuổi thọ thiết bị.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ như điện trở, điện cảm, hằng số thời gian… giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.
- Khả năng khởi động mềm (Soft start): Giảm dòng khởi động, giúp động cơ khởi động êm ái, tránh gây sụt áp lưới điện và giảm thiểu các tác động cơ học lên hệ thống, kéo dài tuổi thọ động cơ và các thiết bị liên quan.
- Chức năng hãm (Braking): Hỗ trợ nhiều chế độ hãm như hãm động năng (dynamic braking), hãm DC (DC injection braking), giúp dừng động cơ nhanh chóng và an toàn khi cần thiết.
- Hỗ trợ nhiều loại động cơ: Có khả năng tương thích và điều khiển nhiều loại động cơ không đồng bộ.
- Chức năng điều khiển PID tích hợp: Cho phép điều khiển chính xác các đại lượng như lưu lượng, áp suất, nhiệt độ… mà không cần sử dụng bộ điều khiển PID bên ngoài, giúp đơn giản hóa hệ thống và giảm chi phí.
4. Hướng Dẫn Kết Nối 6SL3210-5BE13-7UV0 Với Phần Mềm
Để kết nối biến tần SINAMICS V20 6SL3210-5BE13-7UV0 với phần mềm STARTER hoặc SINAMICS V20 Smart Access, bạn cần thực hiện các bước sau:
Chuẩn bị:
Máy tính cài đặt phần mềm STARTER hoặc SINAMICS V20 Smart Access (có thể tải về miễn phí từ trang web của Siemens).
Cáp kết nối:
- Nếu sử dụng STARTER: Cáp USB hoặc cáp Ethernet.
- Nếu sử dụng SINAMICS V20 Smart Access: Kết nối Wi-Fi trực tiếp với biến tần.
Biến tần SINAMICS V20 6SL3210-5BE13-7UV0 đã được cấp nguồn và kết nối với động cơ.
Kết nối phần cứng:
Với STARTER:
Kết nối cáp USB hoặc Ethernet từ máy tính đến cổng giao tiếp trên biến tần (thường là cổng USS/Modbus).
Với SINAMICS V20 Smart Access:
- Bật chức năng Wi-Fi trên biến tần (tham khảo tài liệu hướng dẫn đi kèm).
- Sử dụng máy tính hoặc điện thoại thông minh để kết nối với mạng Wi-Fi do biến tần phát ra.
Kết nối phần mềm:
Với STARTER:
- Mở phần mềm STARTER.
- Tạo một dự án mới hoặc mở dự án hiện có.
- Thêm biến tần vào dự án bằng cách chọn đúng loại biến tần (SINAMICS V20) và địa chỉ giao tiếp (nếu cần).
- Thiết lập kết nối (online) với biến tần.
Với SINAMICS V20 Smart Access:
- Mở trình duyệt web trên máy tính hoặc điện thoại thông minh.
- Nhập địa chỉ IP của biến tần (thường là 192.168.0.1) vào thanh địa chỉ của trình duyệt.
- Giao diện web của biến tần sẽ hiển thị, cho phép bạn truy cập và cấu hình các thông số.
Kiểm tra kết nối:
Sau khi kết nối thành công, bạn có thể theo dõi trạng thái hoạt động của biến tần, thay đổi các thông số cài đặt, và thực hiện các chức năng điều khiển khác thông qua phần mềm.
5. Cách Lập Trình 6SL3210-5BE13-7UV0
Biến tần SINAMICS V20 6SL3210-5BE13-7UV0 cung cấp nhiều phương pháp lập trình linh hoạt, từ đơn giản đến nâng cao, phù hợp với nhiều đối tượng người dùng:
Lập trình bằng bảng điều khiển (BOP):
- Sử dụng các nút nhấn và màn hình LCD tích hợp trên biến tần để truy cập và thay đổi các thông số.
- Phương pháp này phù hợp cho các ứng dụng đơn giản, không yêu cầu cấu hình phức tạp.
- Các thông số được tổ chức theo các nhóm chức năng, giúp người dùng dễ dàng tìm kiếm và điều chỉnh.
Lập trình bằng phần mềm STARTER:
- Cung cấp giao diện đồ họa trực quan, cho phép người dùng cấu hình biến tần một cách chi tiết và dễ dàng.
- Hỗ trợ nhiều tính năng nâng cao như tạo macro, lập trình điều khiển tuần tự, giám sát và chẩn đoán lỗi.
- Phù hợp cho các ứng dụng phức tạp, yêu cầu cấu hình chi tiết và khả năng tùy biến cao.
Lập trình bằng SINAMICS V20 Smart Access:
- Giao diện web thân thiện, cho phép truy cập và cấu hình biến tần từ xa thông qua máy tính, điện thoại thông minh hoặc máy tính bảng.
- Thích hợp cho việc giám sát và điều khiển biến tần từ xa, đặc biệt là trong các ứng dụng không có người vận hành trực tiếp.
Quy trình lập trình cơ bản (ví dụ sử dụng bảng điều khiển):
Chọn chế độ điều khiển:
Vào nhóm thông số P0300, chọn chế độ điều khiển phù hợp (V/f, V/f với FCC, vector vòng hở).
Cài đặt thông số động cơ:
Vào các nhóm thông số P0304, P0305, P0307, P0310, P0311… nhập các thông số của động cơ như điện áp định mức, dòng điện định mức, công suất định mức, tần số định mức, tốc độ định mức… (tham khảo thông tin trên nhãn động cơ).
Cài đặt thông số ứng dụng:
Vào các nhóm thông số liên quan đến ứng dụng để cài đặt các thông số như thời gian tăng tốc (P1120), thời gian giảm tốc (P1121), tần số tối đa (P1082), tần số tối thiểu (P1080)…
Lưu cài đặt:
Sau khi hoàn tất cài đặt, nhấn nút “P” (Parameter) để lưu các thay đổi.
Chạy thử:
- Cấp tín hiệu chạy cho biến tần (ví dụ: bật công tắc) và kiểm tra hoạt động của động cơ.
- Điều chỉnh các thông số nếu cần thiết để đạt được hiệu suất mong muốn.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-5BE13-7UV0 Biến Tần V20 3P 0.37kW
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| F0001 | Quá dòng (Overcurrent) | – Động cơ bị kẹt, quá tải.
– Thời gian tăng tốc quá ngắn. – Dây cáp động cơ bị ngắn mạch hoặc chạm đất. – Thông số động cơ cài đặt không chính xác. |
– Kiểm tra tải và cơ cấu truyền động của động cơ.
– Tăng thời gian tăng tốc. – Kiểm tra dây cáp động cơ và đảm bảo cách điện tốt. – Kiểm tra và cài đặt lại thông số động cơ. |
| F0002 | Quá áp (Overvoltage) | – Điện áp lưới quá cao.
– Thời gian giảm tốc quá ngắn. – Điện trở hãm (nếu có) không đủ công suất. |
– Kiểm tra điện áp lưới và đảm bảo nằm trong phạm vi cho phép.
– Tăng thời gian giảm tốc. – Kiểm tra và thay thế điện trở hãm (nếu cần). |
| F0003 | Thấp áp (Undervoltage) | – Điện áp lưới quá thấp hoặc bị mất điện tạm thời. | – Kiểm tra điện áp lưới và đảm bảo ổn định.
– Nếu mất điện thường xuyên, cân nhắc sử dụng bộ lưu điện (UPS). |
| F0004 | Quá nhiệt biến tần (Inverter overtemperature) | – Nhiệt độ môi trường quá cao.
– Quạt làm mát bị hỏng hoặc bị chặn. – Tản nhiệt bị bẩn. |
– Đảm bảo nhiệt độ môi trường nằm trong phạm vi cho phép.
– Kiểm tra và vệ sinh quạt làm mát. – Vệ sinh tản nhiệt. |
| F0005 | Quá nhiệt động cơ (Motor overtemperature) | – Động cơ bị quá tải.
– Hệ thống làm mát động cơ không hoạt động hiệu quả. – Cảm biến nhiệt độ động cơ (nếu có) bị lỗi. |
– Giảm tải cho động cơ.
– Kiểm tra hệ thống làm mát động cơ. – Kiểm tra và thay thế cảm biến nhiệt độ (nếu cần). |
| A0501 | Cảnh báo quá dòng | – Dòng điện đầu ra vượt quá giá trị cảnh báo nhưng chưa đạt đến mức gây lỗi. | – Theo dõi và kiểm tra tải của động cơ.
– Điều chỉnh các thông số nếu cần thiết. |
| A0910 | Cảnh báo điện áp DC bus thấp | – Điện áp DC bus thấp hơn giá trị cảnh báo nhưng chưa đạt đến mức gây lỗi. | – Kiểm tra điện áp lưới đầu vào.
– Nếu điện áp lưới ổn định, có thể biến tần đang gặp vấn đề. Liên hệ với thanhthienphu.vn để được hỗ trợ. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Nếu bạn đang tìm kiếm một giải pháp biến tần đáng tin cậy, hiệu quả và tiết kiệm năng lượng cho các ứng dụng của mình, SINAMICS V20 6SL3210-5BE13-7UV0 chính là sự lựa chọn hoàn hảo.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng với giá cả cạnh tranh, mà còn mang đến cho bạn:
- Đội ngũ kỹ sư giàu kinh nghiệm: Sẵn sàng tư vấn, hỗ trợ bạn lựa chọn biến tần phù hợp nhất với nhu cầu, đồng thời giải đáp mọi thắc mắc về kỹ thuật, lắp đặt và vận hành.
- Dịch vụ hậu mãi chu đáo: Bảo hành chính hãng, hỗ trợ kỹ thuật nhanh chóng, đảm bảo hệ thống của bạn luôn hoạt động ổn định và hiệu quả.
- Giải pháp toàn diện: Chúng tôi cung cấp đầy đủ các phụ kiện, thiết bị liên quan, giúp bạn xây dựng một hệ thống điều khiển động cơ hoàn chỉnh và tối ưu.
- Uy tín và kinh nghiệm: Chúng tôi đã cung cấp giải pháp và sản phẩm Siemens cho nhiều khách hàng.
Hãy liên hệ ngay với thanhthienphu.vn qua hotline: 08.12.77.88.99 hoặc truy cập website: thanhthienphu.vn để được tư vấn và nhận báo giá tốt nhất.
Chúng tôi luôn sẵn lòng đồng hành cùng bạn trên hành trình chinh phục hiệu suất và thành công.
thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa công nghiệp!
