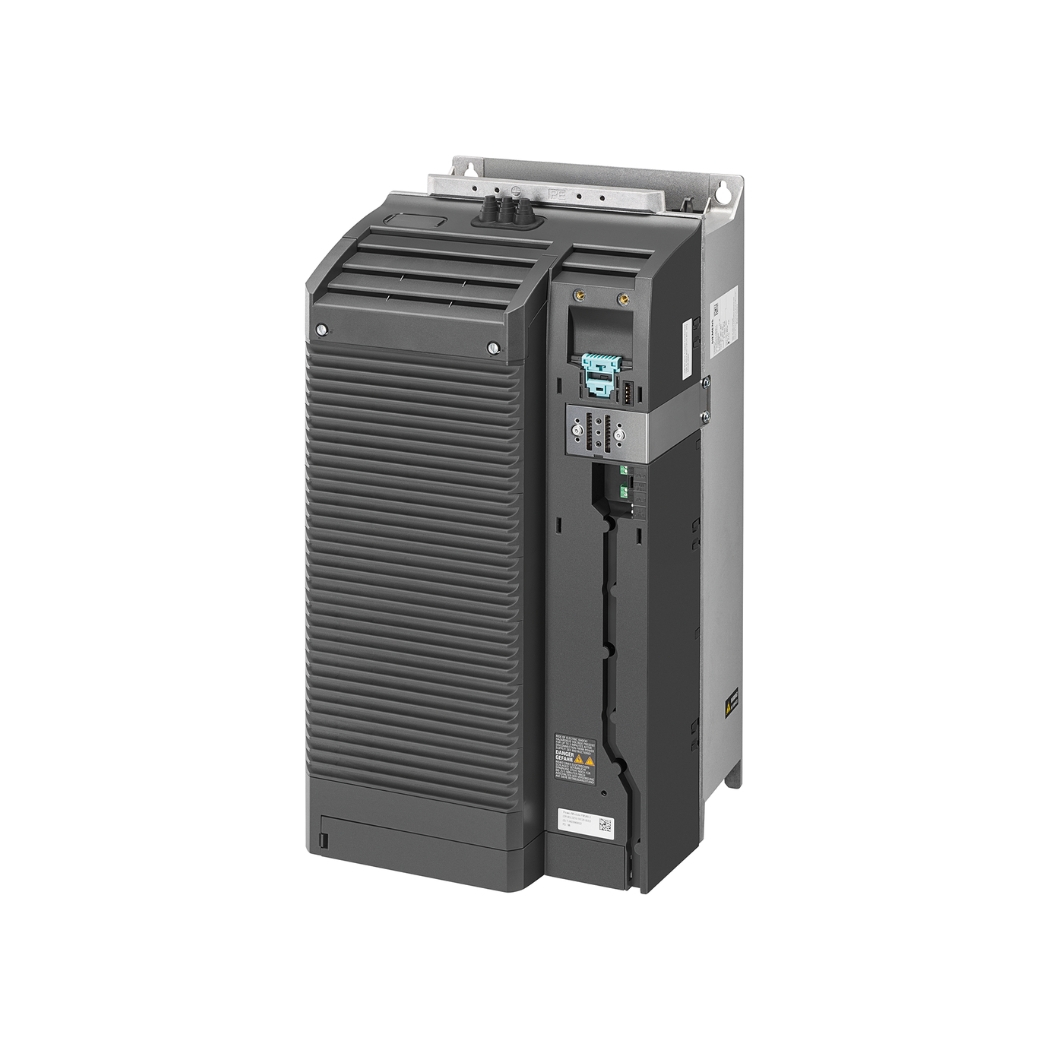

6SL3210-1RE31-5AL0 G120 PM240P-2 3AC 55kW

6SL3210-1RE31-5AL0 G120 PM240P-2 3AC 55kW, bộ biến tần mạnh mẽ từ Siemens, mang đến giải pháp điều khiển động cơ vượt trội, nâng cao hiệu suất và tiết kiệm năng lượng cho hệ thống của bạn.

Thanhthienphu.vn tự hào là nhà cung cấp uy tín, sẵn sàng đồng hành cùng quý kỹ sư, nhà quản lý và chủ doanh nghiệp trong việc tối ưu hóa quy trình sản xuất, giảm thiểu chi phí và gia tăng lợi nhuận.

1. Thông tin chi tiết về sản phẩm 6SL3210-1RE31-5AL0

2. Cấu tạo sản phẩm 6SL3210-1RE31-5AL0

• Mô-đun công suất PM240P-2: Đây là “trái tim” của biến tần, thực hiện chức năng chuyển đổi điện áp và tần số để điều khiển tốc độ động cơ. Mô-đun này sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, mang lại hiệu suất cao, độ tin cậy và khả năng chịu tải tốt.
• Mô-đun điều khiển (Control Unit): Bộ não của biến tần, xử lý các tín hiệu điều khiển, thực hiện các thuật toán điều khiển và giao tiếp với các thiết bị ngoại vi. Mô-đun điều khiển có thể được lựa chọn tùy theo nhu cầu ứng dụng, với nhiều tùy chọn giao tiếp như PROFIBUS, PROFINET, Ethernet/IP, v.v.
• Bộ lọc EMC (Electromagnetic Compatibility): Giảm thiểu nhiễu điện từ, đảm bảo biến tần hoạt động ổn định và không gây ảnh hưởng đến các thiết bị khác trong hệ thống.
• Điện trở hãm (Braking Resistor – tùy chọn): Giúp tiêu tán năng lượng dư thừa khi động cơ giảm tốc, đảm bảo an toàn và tăng tuổi thọ cho hệ thống.
• Quạt làm mát: Đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao.
• Vỏ bảo vệ: Bảo vệ các thành phần bên trong khỏi bụi bẩn, độ ẩm và các tác động từ môi trường bên ngoài.

3. Các tính năng chính của sản phẩm 6SL3210-1RE31-5AL0

• Điều khiển Vector vòng kín (Sensorless Vector Control): Cho phép điều khiển chính xác mô-men xoắn và tốc độ động cơ mà không cần cảm biến tốc độ, giúp tiết kiệm chi phí và đơn giản hóa hệ thống.
• Điều khiển V/f (Voltage/Frequency): Chế độ Điều Khiển V/f (Voltage/Frequency), còn gọi là Điều Khiển Điện áp/Tần số, là một phương pháp cơ bản và phổ biến trong việc điều khiển tốc độ động cơ xoay chiều ba pha. Phương pháp này dựa trên nguyên tắc thay đổi đồng thời điện áp (V) và tần số (f) của nguồn cấp cho động cơ để điều chỉnh tốc độ quay của nó.
• Chức năng an toàn tích hợp (Safety Integrated): Bao gồm các chức năng như STO (Safe Torque Off), SS1 (Safe Stop 1), SLS (Safely-Limited Speed), đảm bảo an toàn tối đa cho người vận hành và thiết bị.
• Tích hợp sẵn các chức năng bảo vệ động cơ: Bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, quá nhiệt, giúp kéo dài tuổi thọ động cơ và giảm thiểu nguy cơ hỏng hóc.
• Khả năng kết nối mạng: Hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFIBUS, PROFINET, Ethernet/IP, giúp dễ dàng tích hợp vào hệ thống điều khiển và giám sát.
• Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất sử dụng năng lượng, giúp giảm chi phí vận hành.
• Giao diện người dùng thân thiện: Màn hình hiển thị LCD và bàn phím trực quan, giúp dễ dàng cài đặt, vận hành và giám sát.
• Phần mềm STARTER: Công cụ cấu hình và chẩn đoán mạnh mẽ, giúp đơn giản hóa quá trình cài đặt và bảo trì.

4. Hướng dẫn kết nối sản phẩm 6SL3210-1RE31-5AL0 với phần mềm

Chuẩn bị:

• Máy tính cài đặt hệ điều hành Windows 7 trở lên.
• Phần mềm STARTER (có thể tải về từ trang web của Siemens).
• Cáp kết nối (ví dụ: cáp USB, cáp Ethernet).
• Biến tần 6SL3210-1RE31-5AL0 đã được lắp đặt và cấp nguồn.

Kết nối phần cứng:

Kết nối cáp từ cổng giao tiếp trên biến tần (ví dụ: cổng USB, cổng Ethernet) đến máy tính.

Cài đặt phần mềm STARTER:

Chạy file cài đặt và làm theo hướng dẫn trên màn hình.

Khởi động STARTER và tạo dự án mới:

• Mở phần mềm STARTER.
• Chọn “Create new project” (Tạo dự án mới).
• Đặt tên cho dự án và chọn thư mục lưu trữ.

Thêm biến tần vào dự án:

• Chọn “Add new device” (Thêm thiết bị mới).
• Chọn dòng sản phẩm SINAMICS G120.
• Chọn đúng mã sản phẩm 6SL3210-1RE31-5AL0.
• Chọn giao thức truyền thông (ví dụ: USS, PROFIBUS, PROFINET).
• Cài đặt địa chỉ IP (nếu sử dụng kết nối Ethernet).

Kết nối với biến tần:

• Chọn “Online” (Trực tuyến) -> “Connect” (Kết nối).
• Nếu kết nối thành công, trạng thái của biến tần sẽ hiển thị trên phần mềm.

Cấu hình biến tần:

Sử dụng các công cụ trong STARTER để cấu hình các thông số của biến tần như:

• Thông số động cơ (điện áp, dòng điện, công suất, tốc độ định mức, v.v.).
• Chế độ điều khiển (V/f, Vector, v.v.).
• Các thông số bảo vệ.
• Các thông số truyền thông.

Lưu cấu hình và tải xuống biến tần:

• Sau khi cấu hình xong, chọn “Save” (Lưu) để lưu cấu hình vào dự án.
• Chọn “Download to device” (Tải xuống thiết bị) để tải cấu hình xuống biến tần.

Kiểm tra và vận hành:

Sau khi tải cấu hình, có thể sử dụng STARTER để điều khiển biến tần và kiểm tra hoạt động của động cơ.

5. Cách lập trình sản phẩm 6SL3210-1RE31-5AL0

Biến tần 6SL3210-1RE31-5AL0 có thể được lập trình thông qua nhiều phương pháp khác nhau, tùy thuộc vào nhu cầu ứng dụng và trình độ của người dùng:

• Lập trình trực tiếp trên màn hình và bàn phím: Phương pháp này đơn giản, phù hợp cho các ứng dụng cơ bản. Người dùng có thể thay đổi các thông số trực tiếp trên màn hình LCD của biến tần.
• Lập trình bằng phần mềm STARTER: Phương pháp này cung cấp nhiều tính năng nâng cao, cho phép cấu hình chi tiết các thông số và chức năng của biến tần.
• Lập trình bằng các khối chức năng (Function Blocks): STARTER cung cấp các khối chức năng được xây dựng sẵn, giúp người dùng dễ dàng thực hiện các tác vụ điều khiển phức tạp như điều khiển vị trí, điều khiển mô-men, điều khiển tốc độ, v.v.
• Lập trình bằng ngôn ngữ lập trình bậc cao (SCL – Structured Control Language): Dành cho các ứng dụng đòi hỏi tính linh hoạt và khả năng tùy biến cao.

6. Khắc phục một số lỗi thường gặp trên 6SL3210-1RE31-5AL0

Lỗi F0001 (Overcurrent – Quá dòng):

• Nguyên nhân: Dòng điện vượt quá giá trị cho phép.
• Khắc phục: Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra cáp kết nối, giảm gia tốc/giảm tốc.

Lỗi F0002 (Overvoltage – Quá áp):

• Nguyên nhân: Điện áp DC link vượt quá giá trị cho phép.
• Khắc phục: Kiểm tra điện áp nguồn, kiểm tra điện trở hãm (nếu có).

Lỗi F0003 (Undervoltage – Thấp áp):

• Nguyên nhân: Điện áp DC link thấp hơn giá trị cho phép.
• Khắc phục: Kiểm tra điện áp nguồn.

Lỗi F0004 (Inverter Overtemperature – Quá nhiệt biến tần):

• Nguyên nhân: Nhiệt độ biến tần vượt quá giá trị cho phép.
• Khắc phục: Kiểm tra quạt làm mát, đảm bảo thông gió tốt, giảm tải.

Lỗi F0005 (I2t monitoring – Giám sát I2t):

• Nguyên nhân: Thời gian dòng điện vượt quá giá trị cho phép .
• Khắc phục: Kiểm tra tải, kiểm tra thông số động cơ.

Lỗi F0071 (Communication fault – Lỗi truyền thông):

• Nguyên nhân: Mất kết nối truyền thông.
• Khắc phục: Kiểm tra cáp kết nối, kiểm tra cài đặt truyền thông.
