Giảm giá trực tiếp trên đơn hàng 6SL3210-1PE24-5AL0 G120 PM240-2 3AC 18.5kW, giải pháp biến tần hoàn hảo cho hệ thống truyền động của bạn, nâng tầm hiệu suất và tiết kiệm năng lượng tối đa.
thanhthienphu.vn hân hạnh mang đến cho quý kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp một sản phẩm ưu việt, giúp tối ưu hóa quy trình sản xuất và gia tăng lợi nhuận.

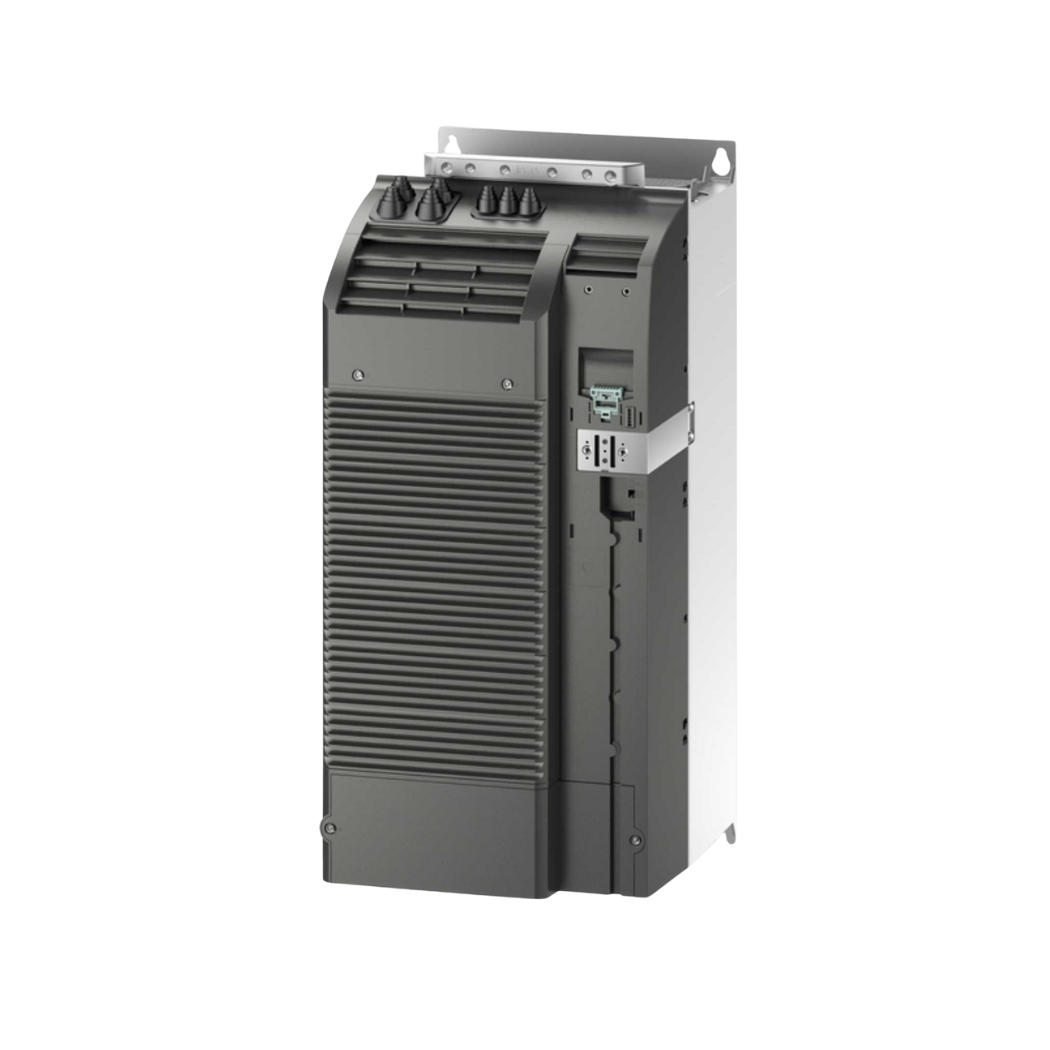

1. Thông Tin Chi Tiết Về 6SL3210-1PE24-5AL0 G120 PM240-2 3AC 18.5kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3210-1PE24-5AL0 |
| Dòng sản phẩm | SINAMICS G120 |
| Mô-đun nguồn | PM240-2 |
| Điện áp đầu vào | 3 pha AC 380-480 V |
| Dòng điện đầu vào | 37 A |
| Tần số đầu vào | 47-63 Hz |
| Điện áp đầu ra | 3 pha AC 0-điện áp đầu vào |
| Dòng điện đầu ra | 45 A |
| Công suất | 18.5 kW (25 HP) |
| Tần số đầu ra | 0-550 Hz |
| Hiệu suất | Lên đến 98% |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +50°C |
| Kích thước (Cao x Rộng x Sâu) | 472 mm x 200 mm x 237 mm |
| Trọng lượng | 13 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM |
| Các tính năng bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, lỗi chạm đất, ngắn mạch |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, USS, Modbus RTU |
2. Cấu Tạo Của 6SL3210-1PE24-5AL0 G120 PM240-2 3AC 18.5kW
Khối chỉnh lưu (Rectifier):
Chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC).
Khối nghịch lưu (Inverter):
Biến đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) với tần số và điện áp có thể điều chỉnh được, cung cấp cho động cơ.
Bộ lọc (Filter):
Giảm thiểu sóng hài và nhiễu điện từ, đảm bảo chất lượng điện năng đầu ra và bảo vệ động cơ.
Bộ điều khiển (Control Unit):
“Bộ não” của biến tần, thực hiện các thuật toán điều khiển phức tạp để tối ưu hóa hoạt động của động cơ, bao gồm:
- Điều khiển vector vòng kín (Closed-loop vector control): Đảm bảo độ chính xác cao trong việc điều khiển tốc độ và mô-men xoắn của động cơ.
- Điều khiển V/f (Voltage/Frequency control): Phương pháp điều khiển đơn giản và phổ biến, phù hợp với nhiều ứng dụng.
- Các chế độ điều khiển đặc biệt: Tối ưu hóa cho các ứng dụng cụ thể như bơm, quạt, máy nén.
Mạch bảo vệ (Protection Circuit):
Giám sát liên tục các thông số hoạt động của biến tần và động cơ, tự động ngắt khi phát hiện sự cố như quá dòng, quá áp, quá nhiệt, đảm bảo an toàn cho hệ thống.
Giao diện người dùng (User Interface):
- Màn hình hiển thị (Display): Hiển thị các thông số hoạt động, trạng thái lỗi, và các thông tin khác.
- Bàn phím (Keypad): Cho phép người dùng cài đặt thông số, điều khiển hoạt động, và truy cập các chức năng của biến tần.
- Cổng giao tiếp (Communication Port): Hỗ trợ các giao thức truyền thông như PROFINET, PROFIBUS DP, USS, Modbus RTU, cho phép kết nối biến tần với hệ thống điều khiển trung tâm.
Quạt làm mát (Cooling Fan):
Tản nhiệt cho các linh kiện bên trong biến tần, đảm bảo hoạt động ổn định và kéo dài tuổi thọ.
3. Các Tính Năng Chính Của 6SL3210-1PE24-5AL0 G120 PM240-2 3AC 18.5kW
Điều khiển động cơ linh hoạt:
Hỗ trợ nhiều chế độ điều khiển khác nhau, từ điều khiển V/f đơn giản đến điều khiển vector vòng kín chính xác, đáp ứng mọi yêu cầu ứng dụng.
Tiết kiệm năng lượng tối đa: Tích hợp các chức năng tiết kiệm năng lượng tiên tiến như:
- Tự động điều chỉnh điện áp đầu ra phù hợp với tải thực tế.
- Chế độ ngủ (Sleep mode) khi động cơ không hoạt động.
- Tối ưu hóa quá trình khởi động và dừng động cơ.
Giao tiếp đa dạng:
Hỗ trợ nhiều giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS DP, USS, Modbus RTU, dễ dàng tích hợp vào hệ thống điều khiển hiện có.
Tích hợp sẵn bộ lọc EMC:
Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
Chức năng tự động dò thông số động cơ (Auto-tuning):
Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
Hỗ trợ nhiều loại động cơ:
Động cơ không đồng bộ (cảm ứng), động cơ đồng bộ (từ trường vĩnh cửu).
4. Hướng Dẫn Kết Nối 6SL3210-1PE24-5AL0 G120 PM240-2 3AC 18.5kW Với Phần Mềm
Chuẩn bị:
- Máy tính cài đặt hệ điều hành Windows.
- Phần mềm STARTER hoặc Startdrive (tải về từ trang web của Siemens).
- Cáp kết nối (ví dụ: cáp USB, cáp Ethernet).
- Biến tần 6SL3210-1PE24-5AL0.
Kết nối phần cứng:
- Tắt nguồn điện cấp cho biến tần.
- Kết nối cáp từ máy tính đến cổng giao tiếp trên biến tần (ví dụ: cổng USB, cổng Ethernet).
- Bật nguồn điện cho biến tần.
Cài đặt phần mềm:
- Chạy file cài đặt phần mềm STARTER hoặc Startdrive.
- Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.
Kết nối phần mềm với biến tần:
- Mở phần mềm STARTER hoặc Startdrive.
- Chọn loại kết nối (ví dụ: USB, Ethernet).
- Chọn địa chỉ IP của biến tần (nếu kết nối qua Ethernet).
- Nhấn nút “Connect” để thiết lập kết nối.
Sử dụng phần mềm:
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:
- Cấu hình các thông số của biến tần.
- Giám sát các thông số hoạt động của biến tần và động cơ.
- Điều khiển hoạt động của biến tần (khởi động, dừng, thay đổi tốc độ).
- Chẩn đoán lỗi.
- Cập nhật firmware.
5. Cách Lập Trình 6SL3210-1PE24-5AL0 G120 PM240-2 3AC 18.5kW
Truy cập vào chế độ lập trình:
Sử dụng bàn phím trên biến tần hoặc phần mềm STARTER/Startdrive để truy cập vào chế độ lập trình.
Cài đặt các thông số cơ bản:
- Thông số động cơ: Nhập các thông số của động cơ như công suất, điện áp, dòng điện, tốc độ định mức.
- Chế độ điều khiển: Chọn chế độ điều khiển phù hợp (V/f, vector vòng kín).
- Giới hạn dòng điện, điện áp, tốc độ: Đặt các giới hạn để bảo vệ động cơ và biến tần.
- Thời gian tăng/giảm tốc: Điều chỉnh thời gian tăng/giảm tốc để đảm bảo quá trình khởi động và dừng động cơ diễn ra êm ái.
Cài đặt các thông số nâng cao (tùy chọn):
- Điều khiển PID: Sử dụng bộ điều khiển PID để duy trì tốc độ hoặc mô-men xoắn của động cơ ở giá trị mong muốn.
- Chức năng ứng dụng: Cấu hình các chức năng ứng dụng đặc biệt như điều khiển bơm, quạt, máy nén.
- Giao tiếp truyền thông: Cài đặt các thông số truyền thông để kết nối biến tần với hệ thống điều khiển trung tâm.
Lưu cài đặt:
Sau khi hoàn tất quá trình cài đặt, lưu lại các thông số vào bộ nhớ của biến tần.
Kiểm tra và hiệu chỉnh:
Chạy thử biến tần và động cơ để kiểm tra xem các thông số đã được cài đặt đúng chưa. Nếu cần, hãy hiệu chỉnh lại các thông số để đạt được hiệu suất tối ưu.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-1PE24-5AL0 G120
| Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Quá dòng (Overcurrent) | Tải quá lớn, động cơ bị kẹt, ngắn mạch đầu ra biến tần, thời gian tăng tốc quá ngắn. | Kiểm tra tải, kiểm tra động cơ, kiểm tra dây dẫn đầu ra, tăng thời gian tăng tốc. |
| Quá áp (Overvoltage) | Điện áp lưới quá cao, quán tính tải quá lớn khi giảm tốc, điện trở xả không đủ (nếu có). | Kiểm tra điện áp lưới, tăng thời gian giảm tốc, kiểm tra điện trở xả (nếu có). |
| Thấp áp (Undervoltage) | Điện áp lưới quá thấp, mất pha. | Kiểm tra điện áp lưới, kiểm tra cầu chì. |
| Quá nhiệt biến tần (Inverter Overtemperature) | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, đảm bảo thông gió tốt. |
| Quá nhiệt động cơ (Motor Overtemperature) | Tải quá lớn, động cơ bị kẹt, thông gió kém, cảm biến nhiệt độ động cơ bị lỗi (nếu có). | Kiểm tra tải, kiểm tra động cơ, đảm bảo thông gió tốt, kiểm tra cảm biến nhiệt độ (nếu có). |
| Lỗi giao tiếp (Communication Fault) | Cáp kết nối bị lỏng hoặc hỏng, cấu hình truyền thông không đúng. | Kiểm tra cáp kết nối, kiểm tra cấu hình truyền thông. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Tại sao nên chọn thanhthienphu.vn?
- Chuyên gia tư vấn: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ lắng nghe nhu cầu của bạn, phân tích kỹ lưỡng và đưa ra giải pháp tối ưu nhất.
- Sản phẩm chính hãng: Cam kết cung cấp sản phẩm Siemens chính hãng, đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ).
- Giá cả cạnh tranh: Luôn mang đến mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ hậu mãi chu đáo: Hỗ trợ kỹ thuật 24/7, bảo hành chính hãng, bảo trì định kỳ, đảm bảo hệ thống của bạn hoạt động ổn định và bền bỉ.
- Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc, đảm bảo đúng tiến độ dự án của bạn.
Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm sự khác biệt:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
thanhthienphu.vn – Đối tác tin cậy của bạn trên con đường chinh phục hiệu suất!
