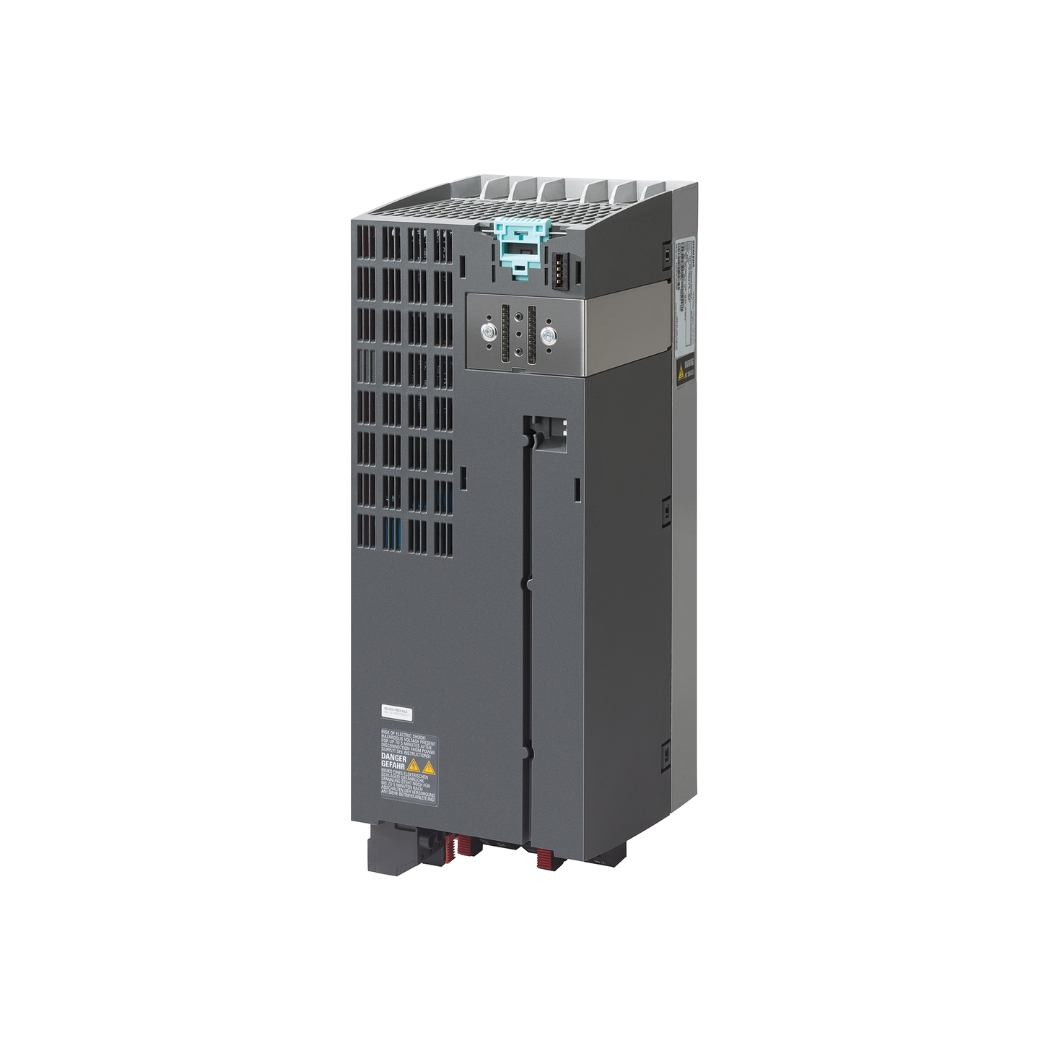

Giảm giá trực tiếp trên đơn hàng 6SL3210-1PE23-3AL0 G120 PM240-2 3AC 11kW, bộ biến tần Siemens mạnh mẽ, giải pháp tối ưu cho các ứng dụng điều khiển động cơ trong công nghiệp, mang đến hiệu suất vượt trội và tiết kiệm năng lượng đáng kể.
Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật tận tâm, giúp bạn nâng tầm hệ thống sản xuất, hướng tới sự phát triển bền vững.
1. Thông Tin Chi Tiết Về 6SL3210-1PE23-3AL0 G120 PM240-2 3AC 11kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3210-1PE23-3AL0 |
| Dòng sản phẩm | SINAMICS G120 |
| Loại mô-đun | PM240-2 (Power Module) |
| Điện áp đầu vào | 3AC 380-480 V ±10 % |
| Tần số đầu vào | 47-63 Hz |
| Công suất định mức | 11 kW (15 HP) |
| Dòng điện đầu ra định mức | 23 A |
| Quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Cấp bảo vệ | IP20 |
| Nhiệt độ môi trường hoạt động | -10°C đến +40°C (không giảm công suất), -10°C đến +55°C (giảm công suất) |
| Độ ẩm môi trường hoạt động | < 95% (không ngưng tụ) |
| Kích thước (Rộng x Cao x Sâu) | 200 mm x 472 mm x 237 mm |
| Trọng lượng | 13 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, KCC |
2. Cấu Tạo 6SL3210-1PE23-3AL0 G120 PM240-2 3AC 11kW
- Khối công suất (Power Module): Chuyển đổi điện áp AC đầu vào thành điện áp DC và sau đó thành điện áp AC đầu ra có tần số và điện áp thay đổi để điều khiển động cơ.
- Khối điều khiển (Control Unit): Xử lý tín hiệu phản hồi từ động cơ và các cảm biến, thực hiện các thuật toán điều khiển và giao tiếp với các thiết bị bên ngoài.
- Bộ lọc EMC (Electromagnetic Compatibility): Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Quạt làm mát: Giải nhiệt cho các thành phần bên trong biến tần, đảm bảo hoạt động ổn định ở nhiệt độ cao.
- Các cổng kết nối: Cho phép kết nối với động cơ, nguồn điện, các thiết bị ngoại vi và mạng truyền thông.
3. Các Tính Năng Chính Của 6SL3210-1PE23-3AL0 G120 PM240-2 3AC 11kW
- Điều khiển V/f: Phương pháp điều khiển đơn giản và phổ biến, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
- Điều khiển vector không cảm biến (Sensorless Vector Control – SLVC): Điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ, giúp giảm chi phí và tăng độ tin cậy.
- Điều khiển Vector có cảm biến: Dành cho những động cơ có gắn encoder
- Tích hợp các chức năng an toàn: STO (Safe Torque Off), SS1 (Safe Stop 1), SBC (Safe Brake Control), đảm bảo an toàn cho người vận hành và thiết bị.
- Hỗ trợ nhiều loại động cơ: Động cơ không đồng bộ, động cơ đồng bộ nam châm vĩnh cửu (PMSM).
- Giao tiếp truyền thông: Tích hợp các giao thức truyền thông phổ biến như PROFINET, PROFIBUS, EtherNet/IP, Modbus TCP, giúp dễ dàng kết nối với hệ thống điều khiển trung tâm.
- Chức năng tiết kiệm năng lượng: Chế độ ECO, chế độ ngủ đông (Hibernation), giúp giảm thiểu tiêu thụ điện năng khi động cơ không hoạt động.
- Chức năng tự động dò thông số động cơ: Đơn giản hóa quá trình cài đặt.
4. Hướng Dẫn Kết Nối 6SL3210-1PE23-3AL0 G120 PM240-2 3AC 11kW Với Phần Mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER hoặc TIA Portal (Totally Integrated Automation Portal) của Siemens. Tải về từ trang web chính thức của Siemens.
- Cáp kết nối: Cáp USB hoặc cáp Ethernet (tùy thuộc vào loại Control Unit).
- Bộ biến tần 6SL3210-1PE23-3AL0 đã được lắp đặt và cấp nguồn.
Kết nối phần cứng:
- Kết nối cáp USB hoặc Ethernet từ máy tính đến cổng giao tiếp trên Control Unit của biến tần.
- Đảm bảo rằng biến tần đã được cấp nguồn và Control Unit đã khởi động.
Kết nối phần mềm:
- Mở phần mềm STARTER hoặc TIA Portal.
- Tạo một dự án mới hoặc mở một dự án hiện có.
Thêm biến tần vào dự án:
- Trong STARTER: Chọn “Add new device” và chọn loại biến tần G120 PM240-2.
- Trong TIA Portal: Kéo thả biểu tượng biến tần G120 PM240-2 từ thư viện phần cứng vào dự án.
Thiết lập kết nối:
- Chọn giao thức kết nối (USB hoặc Ethernet).
- Nhập địa chỉ IP của biến tần (nếu sử dụng Ethernet).
- Nhấn nút “Connect” để thiết lập kết nối.
Cấu hình và giám sát:
Sau khi kết nối thành công, bạn có thể truy cập vào các thông số của biến tần, thay đổi cài đặt, giám sát trạng thái hoạt động và thực hiện các chức năng điều khiển.
5. Cách Lập Trình 6SL3210-1PE23-3AL0 G120 PM240-2 3AC 11kW
- Kết nối đã được setup.
- Chọn chế độ điều khiển: V/f, SLVC, hoặc điều khiển vector có cảm biến (tùy thuộc vào ứng dụng).
- Cài đặt thông số động cơ: Nhập các thông số của động cơ (công suất, điện áp, dòng điện, tốc độ định mức…) từ nhãn động cơ hoặc datasheet.
- Cài đặt các thông số ứng dụng: Tốc độ, thời gian tăng/giảm tốc, giới hạn dòng điện, các chức năng bảo vệ…
- Lập trình các chức năng điều khiển (nếu cần): Sử dụng các khối chức năng (Function Blocks) trong STARTER hoặc TIA Portal để tạo các chương trình điều khiển phức tạp.
- Tải chương trình xuống biến tần: Sau khi hoàn tất lập trình, tải chương trình xuống biến tần.
- Kiểm tra và hiệu chỉnh: Chạy thử hệ thống và điều chỉnh các thông số nếu cần.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-1PE23-3AL0 G120 PM240-2 3AC 11kW
| Mã lỗi | Mô tả lỗi | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải động cơ, kiểm tra dây dẫn, kiểm tra thông số động cơ, giảm thời gian tăng tốc. |
| F0002 | Quá áp | Kiểm tra điện áp nguồn, kiểm tra cài đặt phanh hãm (nếu có). |
| F0003 | Thấp áp | Kiểm tra điện áp nguồn, kiểm tra cáp nguồn. |
| F0004 | Quá nhiệt biến tần | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, giảm tải động cơ. |
| F0005 | Quá tải biến tần | Giảm tải động cơ, kiểm tra thông số động cơ. |
| F0700 | Lỗi giao tiếp | Kiểm tra cáp kết nối, kiểm tra cài đặt giao tiếp. |
| A0501 | Cảnh báo quá dòng | Tương tự như F0001, nhưng đây là cảnh báo, chưa phải lỗi. |
| A0502 | Cảnh báo quá áp | Tương tự như F0002, nhưng đây là cảnh báo. |
