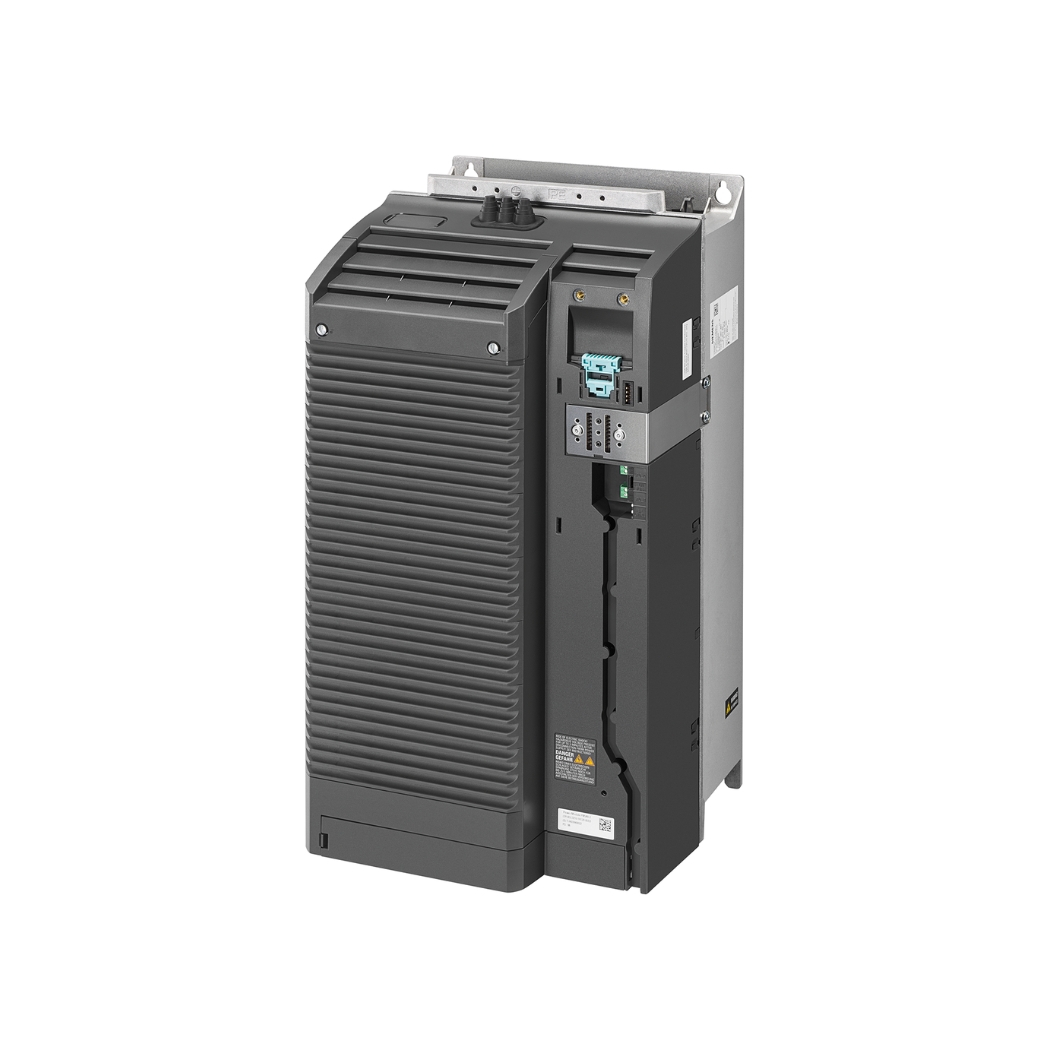

6SL3210-1PC31-6UL0 – Biến tần G120 PM240-2 3AC 37kW Siemens

Download tài liệu biến tần G120

➢ Sinamics G120 Catalogue

6SL3210-1PC31-6UL0 G120 PM240-2 3AC 37kW, biến tần mạnh mẽ từ Siemens, là giải pháp truyền động tối ưu cho các ứng dụng công nghiệp đòi hỏi hiệu suất cao và độ tin cậy vượt trội.

Đến với thanhthienphu.vn, bạn sẽ được trải nghiệm dịch vụ tư vấn chuyên nghiệp, hỗ trợ kỹ thuật tận tâm và sở hữu sản phẩm chính hãng với giá cả cạnh tranh.

1. Cấu tạo 6SL3210-1PC31-6UL0 G120 PM240-2 3AC 37kW

Biến tần 6SL3210-1PC31-6UL0 G120 PM240-2 3AC 37kW được thiết kế với cấu trúc mô-đun, bao gồm các thành phần chính sau:

• Mô-đun nguồn PM240-2: Đây là trái tim của biến tần, chịu trách nhiệm chuyển đổi điện áp xoay chiều 3 pha thành điện áp một chiều và cung cấp năng lượng cho mạch điều khiển và động cơ. Mô-đun này được trang bị bộ lọc EMC tích hợp, giúp giảm thiểu nhiễu điện từ và đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
• Mô-đun điều khiển (Control Unit): Mô-đun điều khiển là bộ não của biến tần, thực hiện các chức năng điều khiển chính xác tốc độ và mô-men xoắn của động cơ. Nó bao gồm bộ vi xử lý mạnh mẽ, bộ nhớ chương trình, các cổng giao tiếp và các đầu vào/ra số và tương tự.
• Mô-đun công suất (Power Module): Mô-đun công suất chứa các linh kiện bán dẫn công suất (IGBT) thực hiện việc chuyển đổi điện áp một chiều thành điện áp xoay chiều 3 pha có tần số và biên độ thay đổi để điều khiển động cơ.
• Quạt làm mát: Đảm bảo tản nhiệt hiệu quả cho các linh kiện bên trong biến tần, giúp duy trì hoạt động ổn định và kéo dài tuổi thọ sản phẩm.
• Vỏ bảo vệ: Bảo vệ các thành phần bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học từ môi trường bên ngoài.

Cấu trúc mô-đun này mang lại nhiều lợi ích, bao gồm:

• Dễ dàng lắp đặt và bảo trì: Các mô-đun có thể được thay thế riêng lẻ, giúp giảm thiểu thời gian dừng máy và chi phí sửa chữa.
• Tính linh hoạt cao: Có thể lựa chọn các mô-đun điều khiển khác nhau để phù hợp với các ứng dụng cụ thể.
• Khả năng mở rộng: Dễ dàng nâng cấp hoặc thay đổi cấu hình hệ thống khi có nhu cầu.

2. Các tính năng chính của 6SL3210-1PC31-6UL0 G120 PM240-2 3AC 37kW

6SL3210-1PC31-6UL0 G120 PM240-2 3AC 37kW sở hữu nhiều tính năng ưu việt, mang lại lợi ích vượt trội cho người sử dụng:

• Điều khiển vector vòng kín (Sensorless Vector Control – SVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến phản hồi tốc độ, giúp giảm chi phí và đơn giản hóa hệ thống.
• Chế độ điều khiển V/f: Phù hợp với các ứng dụng không yêu cầu độ chính xác cao về tốc độ, như bơm và quạt.
• Tích hợp chức năng an toàn (Safety Integrated): Bao gồm các chức năng an toàn như STO (Safe Torque Off), SS1 (Safe Stop 1), SLS (Safely Limited Speed), giúp bảo vệ người vận hành và thiết bị.
• Khả năng tiết kiệm năng lượng: Tối ưu hóa quá trình điều khiển động cơ, giảm thiểu tổn thất năng lượng và giảm chi phí điện năng.
• Chức năng tự động dò thông số động cơ (Automatic Motor Identification): Giúp đơn giản hóa quá trình cài đặt và cấu hình biến tần.
• Hỗ trợ nhiều giao thức truyền thông: Bao gồm PROFINET, PROFIBUS, Modbus RTU, USS, giúp dễ dàng tích hợp vào hệ thống điều khiển tự động.
• Chức năng bảo vệ động cơ toàn diện: Bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, quá nhiệt, ngắn mạch.
• Khả năng hoạt động trong môi trường khắc nghiệt: Với dải nhiệt độ hoạt động rộng và cấp bảo vệ IP20.

3. Hướng dẫn kết nối 6SL3210-1PC31-6UL0 G120 PM240-2 3AC 37kW với phần mềm

Để kết nối biến tần 6SL3210-1PC31-6UL0 G120 PM240-2 3AC 37kW với phần mềm, bạn có thể sử dụng phần mềm STARTER của Siemens. STARTER là công cụ cấu hình, cài đặt và chẩn đoán mạnh mẽ cho các biến tần SINAMICS. Dưới đây là các bước cơ bản:

Chuẩn bị:

• Máy tính cài đặt phần mềm STARTER (có thể tải về từ trang web của Siemens).
• Cáp kết nối (ví dụ: cáp USB hoặc cáp Ethernet, tùy thuộc vào mô-đun điều khiển của biến tần).
• Biến tần 6SL3210-1PC31-6UL0 đã được lắp đặt và cấp nguồn.

Kết nối phần cứng:

Kết nối cáp từ máy tính đến cổng giao tiếp trên mô-đun điều khiển của biến tần.

Khởi động phần mềm STARTER:

Mở phần mềm STARTER trên máy tính.

Tạo dự án mới (New Project):

Trong STARTER, tạo một dự án mới.

Chọn thiết bị (Select Device):

Chọn loại biến tần là SINAMICS G120 và chọn đúng mã sản phẩm 6SL3210-1PC31-6UL0.

Thiết lập kết nối (Establish Connection):

Chọn phương thức kết nối (ví dụ: USB hoặc Ethernet) và cấu hình các thông số kết nối (ví dụ: địa chỉ IP).

Tải thông số từ biến tần (Upload Parameters):

Sau khi kết nối thành công, bạn có thể tải thông số hiện tại từ biến tần về máy tính để xem và chỉnh sửa.

Cấu hình thông số (Configure Parameters):

Sử dụng giao diện trực quan của STARTER để cấu hình các thông số của biến tần, như chế độ điều khiển, thông số động cơ, giới hạn tốc độ, các chức năng bảo vệ, v.v.

Tải thông số xuống biến tần (Download Parameters):

Sau khi hoàn tất cấu hình, tải các thông số đã chỉnh sửa xuống biến tần.

Kiểm tra và vận hành (Test and Run):

Sử dụng các công cụ chẩn đoán và điều khiển của STARTER để kiểm tra hoạt động của biến tần và động cơ.

4. Cách lập trình 6SL3210-1PC31-6UL0 G120 PM240-2 3AC 37kW

Việc lập trình biến tần 6SL3210-1PC31-6UL0 G120 PM240-2 3AC 37kW có thể được thực hiện thông qua phần mềm STARTER hoặc thông qua các khối chức năng (Function Blocks) trong các bộ điều khiển lập trình (PLC) của Siemens như SIMATIC S7-1200 hoặc S7-1500.

Lập trình bằng STARTER:

• STARTER cung cấp giao diện đồ họa trực quan, cho phép bạn dễ dàng cấu hình các thông số của biến tần, tạo các chương trình điều khiển đơn giản (ví dụ: điều khiển tốc độ theo tín hiệu analog hoặc digital), và thực hiện các chức năng chẩn đoán.
• Bạn có thể sử dụng các hàm logic, bộ định thời, bộ đếm và các khối chức năng khác để tạo ra các chương trình điều khiển tùy chỉnh.

Lập trình bằng PLC:

• Nếu bạn sử dụng PLC để điều khiển hệ thống, bạn có thể tích hợp biến tần vào chương trình PLC thông qua các khối chức năng được cung cấp bởi Siemens.
• Các khối chức năng này cho phép bạn điều khiển biến tần từ PLC, đọc dữ liệu trạng thái của biến tần, và thực hiện các chức năng điều khiển phức tạp hơn.
• Việc lập trình bằng PLC mang lại tính linh hoạt cao và khả năng tích hợp hệ thống tốt hơn.

5. Khắc phục một số lỗi thường gặp với 6SL3210-1PC31-6UL0 G120 PM240-2 3AC 37kW
