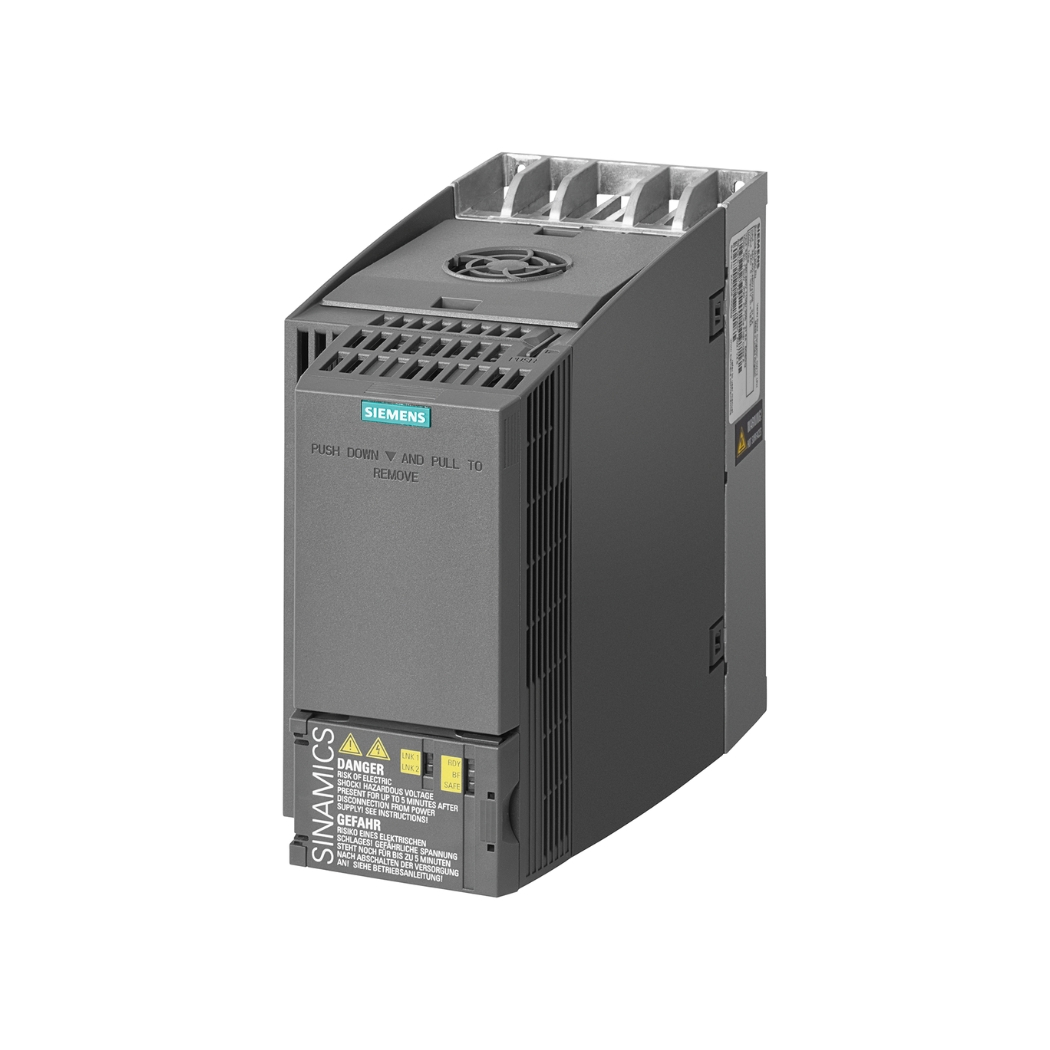

6SL3210-1KE21-3AP1 Biến tần G120C 5.5kW

6SL3210-1KE21-3AP1 SINAMICS G120C 5.5kW, giải pháp biến tần mạnh mẽ, tối ưu hiệu suất cho hệ thống của bạn, mang đến khả năng vận hành vượt trội và tiết kiệm năng lượng đáng kể.

thanhthienphu.vn tự hào là nhà cung cấp uy tín, đồng hành cùng bạn nâng tầm sản xuất với dòng sản phẩm biến tần Siemens chất lượng hàng đầu, hỗ trợ kỹ thuật tận tâm và giải pháp tự động hóa toàn diện, bộ điều khiển động cơ, thiết bị đóng cắt.

1. Thông tin chi tiết về sản phẩm 6SL3210-1KE21-3AP1 SINAMICS G120C 5.5kW

2. Cấu tạo sản phẩm 6SL3210-1KE21-3AP1 SINAMICS G120C 5.5kW

Biến tần 6SL3210-1KE21-3AP1 SINAMICS G120C 5.5kW được thiết kế với cấu trúc mô-đun, bao gồm các thành phần chính sau:

Khối nguồn:

• Chỉnh lưu: Biến đổi điện áp xoay chiều (AC) thành điện áp một chiều (DC).
• Tụ lọc DC: Làm phẳng điện áp DC, cung cấp năng lượng ổn định cho mạch nghịch lưu.

Khối nghịch lưu:

• Sử dụng các van bán dẫn công suất (IGBT) để biến đổi điện áp DC thành điện áp AC ba pha có tần số và biên độ có thể điều chỉnh được.
• Công nghệ điều chế độ rộng xung (PWM) tiên tiến giúp tạo ra sóng đầu ra gần sin, giảm thiểu sóng hài và tổn thất năng lượng.

Khối điều khiển:

• Bộ vi xử lý mạnh mẽ thực hiện các thuật toán điều khiển vector, điều khiển vòng kín tốc độ và mô-men xoắn.
• Bo mạch giao tiếp hỗ trợ các giao thức truyền thông như PROFINET, PROFIBUS, USS, Modbus RTU, giúp dễ dàng tích hợp vào hệ thống điều khiển trung tâm.

Khối bảo vệ:

• Bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất.
• Các chức năng an toàn tích hợp như STO (Safe Torque Off) giúp ngăn ngừa các sự cố nguy hiểm.

Khối giao diện người dùng:

• Bảng điều khiển BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel) cho phép cài đặt, giám sát và chẩn đoán lỗi.
• Các cổng kết nối USB, RS485 cho phép kết nối với máy tính để cấu hình và giám sát từ xa.

Quạt làm mát:

Đảm bảo biến tần được làm mát hiệu quả trong suốt quá trình vận hành, kéo dài tuổi thọ linh kiện.

3. Các tính năng chính của sản phẩm 6SL3210-1KE21-3AP1 SINAMICS G120C 5.5kW

• Điều khiển vector vòng kín: Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, đáp ứng nhanh chóng với các thay đổi tải.
• Chế độ V/f: Đơn giản và dễ sử dụng cho các ứng dụng không yêu cầu độ chính xác cao.
• Tiết kiệm năng lượng: Tối ưu hóa hiệu suất động cơ, giảm thiểu tổn thất năng lượng, đặc biệt hiệu quả cho các ứng dụng bơm và quạt.
• Chức năng tự động dò thông số động cơ (Auto-tuning): Giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất hệ thống.
• Tích hợp các chức năng bảo vệ: Bảo vệ toàn diện cho động cơ và biến tần, đảm bảo an toàn và độ tin cậy cao.
• Hỗ trợ nhiều giao thức truyền thông: Dễ dàng tích hợp vào hệ thống điều khiển trung tâm.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt: Tiết kiệm không gian và thời gian lắp đặt.
• Giao diện người dùng thân thiện: Dễ dàng cài đặt, vận hành và giám sát.
• Chức năng an toàn STO (Safe Torque Off): Đảm bảo an toàn cho người vận hành và thiết bị.
• Chế độ ECO: Tự động điều chỉnh điện áp đầu ra để tối ưu hóa hiệu suất năng lượng khi động cơ hoạt động ở tải nhẹ.
• Khả năng hoạt động ở nhiệt độ môi trường cao: Phù hợp với điều kiện khí hậu Việt Nam.

4. Hướng dẫn kết nối sản phẩm 6SL3210-1KE21-3AP1 với phần mềm

Chuẩn bị:

• Máy tính cài đặt phần mềm STARTER hoặc Startdrive (có thể tải về từ trang web của Siemens).
• Cáp kết nối USB hoặc cáp Ethernet (tùy thuộc vào cổng kết nối trên biến tần).
• Biến tần 6SL3210-1KE21-3AP1 SINAMICS G120C 5.5kW đã được lắp đặt và cấp nguồn.

Kết nối phần cứng:

Kết nối cáp USB hoặc Ethernet từ máy tính đến cổng kết nối tương ứng trên biến tần.

Khởi động phần mềm:

Mở phần mềm STARTER hoặc Startdrive trên máy tính.

Tạo dự án mới:

• Chọn “Create new project” và làm theo hướng dẫn để tạo một dự án mới.
• Chọn loại biến tần là SINAMICS G120C.
• Chọn giao thức truyền thông phù hợp (ví dụ: USS, Modbus RTU, PROFINET, PROFIBUS).

Kết nối với biến tần:

• Chọn “Connect to target device” hoặc biểu tượng tương ứng.
• Phần mềm sẽ tự động tìm kiếm và kết nối với biến tần.
• Nếu kết nối thành công, bạn sẽ thấy thông tin về biến tần trên màn hình.

Cấu hình biến tần:

Sử dụng các công cụ trong phần mềm để cấu hình các thông số của biến tần, bao gồm:

• Thông số động cơ (điện áp, dòng điện, tốc độ định mức,…)
• Chế độ điều khiển (V/f, vector vòng kín,…)
• Các thông số bảo vệ
• Các chức năng ứng dụng (ví dụ: điều khiển bơm, quạt,…)
• Cài đặt mạng truyền thông.

Bạn có thể sử dụng các wizard (trình hướng dẫn) để đơn giản hóa quá trình cấu hình.

Giám sát và điều khiển:

• Sử dụng các công cụ trong phần mềm để giám sát các thông số hoạt động của biến tần (tốc độ, dòng điện, điện áp, mô-men xoắn,…).
• Bạn cũng có thể điều khiển biến tần từ phần mềm (ví dụ: khởi động, dừng, thay đổi tốc độ,…).

Lưu trữ và tải xuống cấu hình:

• Sau khi cấu hình xong, bạn nên lưu trữ cấu hình vào máy tính để sao lưu.
• Bạn cũng có thể tải cấu hình từ máy tính xuống biến tần.

5. Cách lập trình sản phẩm 6SL3210-1KE21-3AP1

Biến tần 6SL3210-1KE21-3AP1 SINAMICS G120C 5.5kW có thể được lập trình thông qua:

• Bảng điều khiển BOP-2 hoặc IOP-2: Sử dụng các nút bấm và màn hình hiển thị để thay đổi các thông số.
• Phần mềm STARTER hoặc Startdrive: Cung cấp giao diện trực quan và nhiều công cụ hỗ trợ để lập trình nâng cao.

Dưới đây là các bước cơ bản để lập trình biến tần:

Truy cập vào chế độ tham số:

Sử dụng bảng điều khiển hoặc phần mềm để vào chế độ tham số (Parameter mode).

Chọn nhóm tham số:

• Các tham số được chia thành các nhóm (ví dụ: P0xxx, P1xxx, P2xxx,…).
• Mỗi nhóm tham số chứa các tham số liên quan đến một chức năng cụ thể (ví dụ: thông số động cơ, chế độ điều khiển, bảo vệ,…).

Thay đổi giá trị tham số:

• Sử dụng các nút bấm hoặc giao diện phần mềm để thay đổi giá trị của các tham số theo yêu cầu của ứng dụng.
• Tham khảo tài liệu hướng dẫn sử dụng của biến tần để biết ý nghĩa và phạm vi giá trị của từng tham số.

Lưu thay đổi:

Sau khi thay đổi giá trị tham số, cần lưu thay đổi vào bộ nhớ của biến tần.

(Ví dụ về lập trình)

Thay đổi tốc độ động cơ:

• Tìm tham số điều khiển tốc độ (ví dụ: P1082 – Tốc độ tối đa).
• Thay đổi giá trị của tham số này để đặt tốc độ mong muốn.

Cài đặt thời gian tăng tốc/giảm tốc:

• Tìm các tham số liên quan đến thời gian tăng tốc/giảm tốc (ví dụ: P1120 – Thời gian tăng tốc, P1121 – Thời gian giảm tốc).
• Thay đổi giá trị của các tham số này để điều chỉnh thời gian tăng tốc/giảm tốc.

Kích hoạt chức năng bảo vệ:

• Tìm các tham số liên quan đến chức năng bảo vệ (ví dụ: P0640 – Giới hạn dòng điện).
• Thay đổi giá trị của các tham số này để kích hoạt và cấu hình các chức năng bảo vệ.

6. Khắc phục một số lỗi thường gặp trên 6SL3210-1KE21-3AP1 SINAMICS G120C 5.5kW
