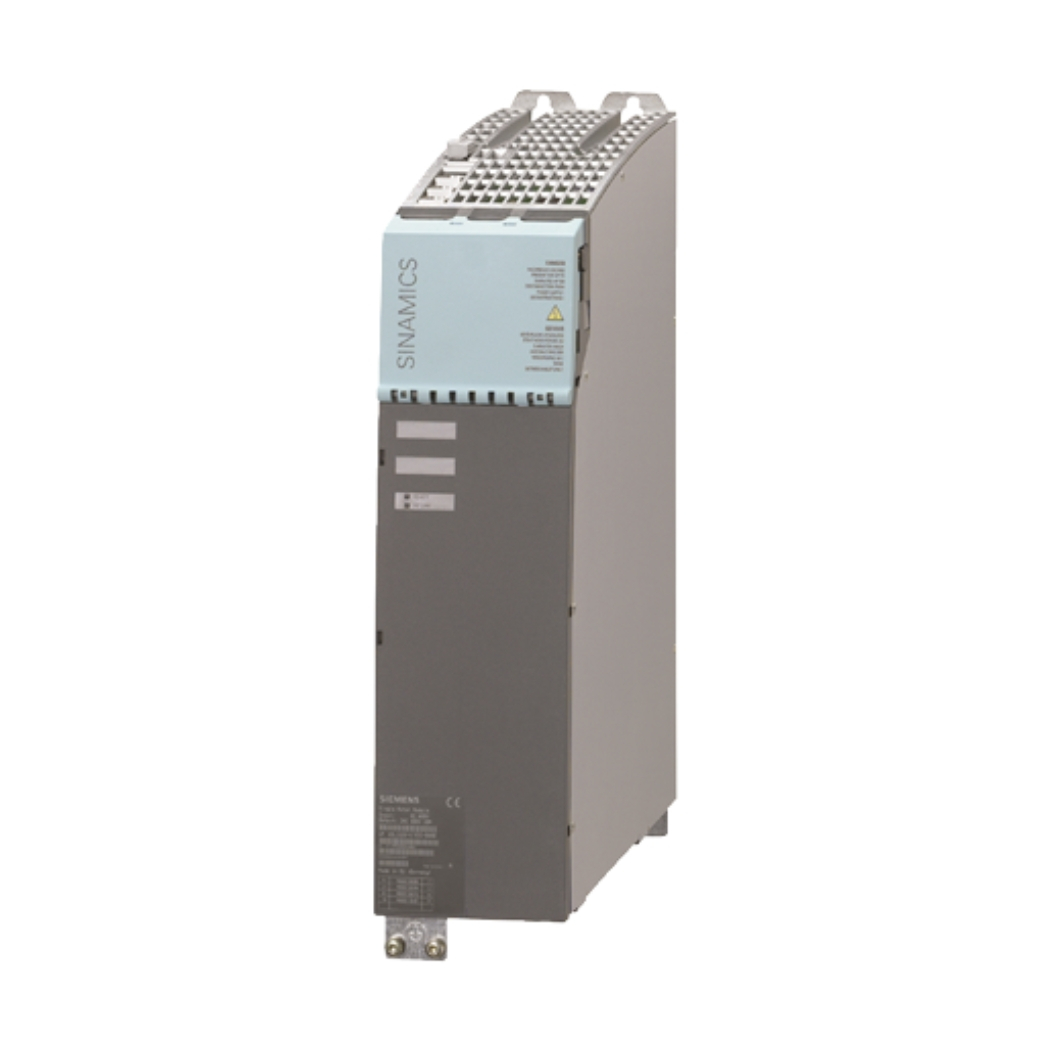

6SL3120-2TE15-0AA4 – Biến tần S120 Double Motor Module

6SL3120-2TE15-0AA4 – SINAMICS S120 Double Motor Module: dòng sản phẩm danh tiếng của Siemens, được thiết kế để đáp ứng các yêu cầu khắt khe nhất của các ứng dụng công nghiệp.

Sản phẩm này là giải pháp truyền động vượt trội cho hệ thống điều khiển hai động cơ, tối ưu hóa hiệu suất và tiết kiệm năng lượng, được cung cấp bởi thanhthienphu.vn, đối tác tin cậy cho các giải pháp điện công nghiệp hàng đầu.

1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3120-2TE15-0AA4

2. Cấu Tạo Sản Phẩm 6SL3120-2TE15-0AA4

• Khối công suất: Sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, đảm bảo hiệu suất chuyển đổi năng lượng cao, giảm thiểu tổn thất điện năng và tăng độ tin cậy của hệ thống.
• Khối điều khiển: Tích hợp bộ vi xử lý mạnh mẽ, thực hiện các thuật toán điều khiển vector không gian (vector control) và điều khiển vòng kín tốc độ/mô-men xoắn, cho phép điều khiển chính xác động cơ trong mọi điều kiện hoạt động.
• Khối giao diện: Hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFIBUS DP và PROFINET (tùy chọn), cho phép dễ dàng tích hợp vào hệ thống tự động hóa tổng thể.
• Khối bảo vệ: Tích hợp các chức năng bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, đảm bảo an toàn cho thiết bị và người vận hành. Các chức năng an toàn tích hợp tùy chọn như STO, SS1, và SBC giúp tăng cường độ an toàn cho hệ thống.
• Quạt làm mát: Đảm bảo tản nhiệt hiệu quả, giúp module hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

3. Các Tính Năng Chính Của 6SL3120-2TE15-0AA4

• Điều khiển hai động cơ độc lập: Cho phép điều khiển đồng thời hai động cơ không đồng bộ hoặc động cơ đồng bộ, với các thông số và chế độ hoạt động khác nhau.
• Hiệu suất cao: Sử dụng công nghệ IGBT tiên tiến và thuật toán điều khiển vector, giúp tối ưu hóa hiệu suất chuyển đổi năng lượng, giảm thiểu tổn thất điện năng và tiết kiệm chi phí vận hành.
• Điều khiển chính xác: Cung cấp khả năng điều khiển vòng kín tốc độ và mô-men xoắn chính xác, đáp ứng các yêu cầu khắt khe của các ứng dụng đòi hỏi độ chính xác cao.
• Tính linh hoạt: Hỗ trợ nhiều chế độ điều khiển khác nhau, bao gồm điều khiển V/f, điều khiển vector không cảm biến (sensorless vector control), và điều khiển vector có cảm biến (closed-loop vector control).
• Tích hợp an toàn: Tích hợp các chức năng an toàn như STO, SS1, và SBC (tùy chọn), giúp bảo vệ người vận hành và thiết bị.
• Giao diện truyền thông: Hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFIBUS DP và PROFINET (tùy chọn), cho phép dễ dàng tích hợp vào hệ thống tự động hóa.
• Dễ dàng lắp đặt và bảo trì: Thiết kế module hóa giúp đơn giản hóa quá trình lắp đặt, bảo trì và nâng cấp.

4. Hướng Dẫn Kết Nối 6SL3120-2TE15-0AA4

Chuẩn bị:

• Cài đặt phần mềm STARTER trên máy tính.
• Kết nối cáp truyền thông (ví dụ: cáp PROFIBUS hoặc Ethernet) giữa máy tính và module 6SL3120-2TE15-0AA4.
• Cấp nguồn cho module.

Khởi động STARTER và tạo dự án mới:

• Mở phần mềm STARTER.
• Chọn “Create new project” (Tạo dự án mới).
• Chọn loại thiết bị là “SINAMICS S120”.
• Chọn giao diện truyền thông phù hợp (ví dụ: PROFIBUS hoặc PROFINET).

Thêm module 6SL3120-2TE15-0AA4 vào dự án:

• Trong cây dự án, nhấp chuột phải vào “Drives” (Biến tần) và chọn “Add new drive” (Thêm biến tần mới).
• Chọn loại module là “Double Motor Module”.
• Chọn mã sản phẩm là “6SL3120-2TE15-0AA4”.

Cấu hình thông số cơ bản:

• Nhấp đúp vào module vừa thêm để mở cửa sổ cấu hình.
• Cấu hình các thông số cơ bản như điện áp, dòng điện, công suất, loại động cơ, v.v.
• Cấu hình các thông số điều khiển như chế độ điều khiển, hằng số thời gian, v.v.

Tải cấu hình xuống module:

Nhấp vào nút “Download” (Tải xuống) để tải cấu hình từ máy tính xuống module.

Kiểm tra kết nối và hoạt động:

Sử dụng các công cụ chẩn đoán trong STARTER để kiểm tra kết nối và hoạt động của module.

5. Cách Lập Trình 6SL3120-2TE15-0AA4

Sử dụng các khối chức năng tiêu chuẩn:

• Siemens cung cấp các khối chức năng tiêu chuẩn cho việc điều khiển biến tần SINAMICS, chẳng hạn như “SINA_SPEED” (điều khiển tốc độ), “SINA_POS” (điều khiển vị trí), và “SINA_TORQUE” (điều khiển mô-men xoắn).
• Các khối chức năng này cung cấp giao diện đơn giản và dễ sử dụng để điều khiển các chức năng cơ bản của biến tần.

Tùy chỉnh các khối chức năng:

Bạn có thể tùy chỉnh các khối chức năng tiêu chuẩn để đáp ứng các yêu cầu cụ thể của ứng dụng.

Tạo các chương trình con:

Bạn có thể tạo các chương trình con để thực hiện các tác vụ phức tạp hơn, chẳng hạn như xử lý tín hiệu phản hồi, tính toán quỹ đạo, v.v.

Sử dụng ngôn ngữ lập trình:

Các khối chức năng và chương trình con thường được lập trình bằng các ngôn ngữ lập trình PLC tiêu chuẩn như Ladder Diagram (LAD), Function Block Diagram (FBD), và Structured Text (ST).

Ví dụ: Sử dụng khối chức năng SINA_SPEED để điều khiển tốc độ động cơ:

// Khối chức năng SINA_SPEED
SINA_SPEED(
    LADDR := 100,        // Địa chỉ phần cứng của biến tần
    ENABLE := TRUE,       // Kích hoạt khối chức năng
    MODE := 0,           // Chế độ điều khiển tốc độ
    SETPOINT := 1000.0,    // Đặt tốc độ mong muốn (vòng/phút)
    ACKNOWLEDGE := FALSE,  // Xác nhận lỗi
    BUSY => ,            // Trạng thái bận
    ERROR => ,           // Trạng thái lỗi
    DIAG => ,            // Thông tin chẩn đoán
    ACTUAL_SPEED =>      // Tốc độ thực tế
);

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3120-2TE15-0AA4
