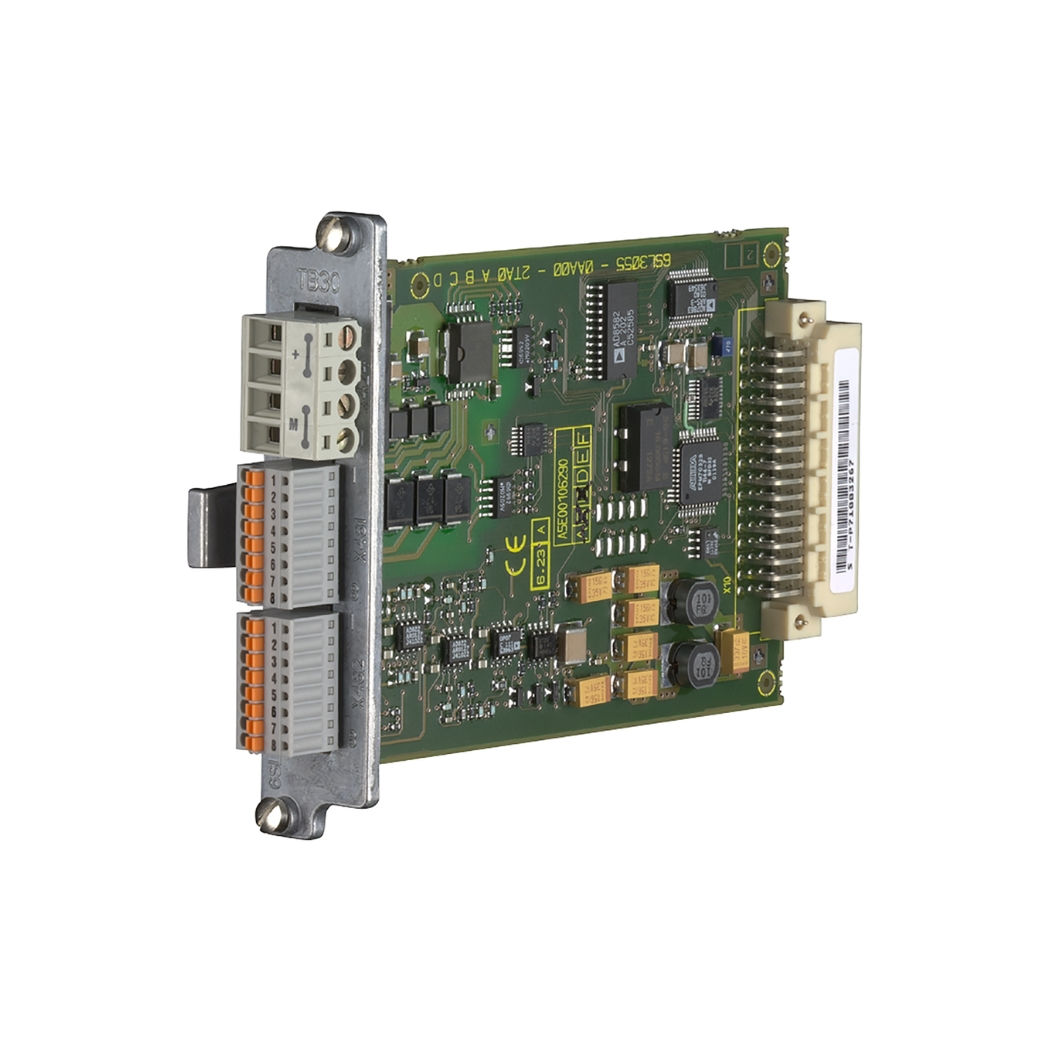

6SL3055-0AA00-2TA0 TERMINAL BOARD TB30: là một thành phần quan trọng trong hệ thống điều khiển SINAMICS, mang lại khả năng kết nối linh hoạt, tin cậy và dễ dàng bảo trì. Tại thanhthienphu.vn, chúng tôi cung cấp giải pháp toàn diện cho hệ thống tự động hóa của bạn.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3055-0AA00-2TA0
| Thuộc Tính | Chi Tiết |
|---|---|
| Mã sản phẩm | 6SL3055-0AA00-2TA0 |
| Tên sản phẩm | Terminal Board TB30 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SINAMICS |
| Điện áp định mức | 24 VDC |
| Dòng điện định mức | Tối đa 2A (tùy thuộc vào cấu hình) |
| Số lượng cổng kết nối | 30 (cung cấp khả năng kết nối đa dạng cho các tín hiệu điều khiển và phản hồi) |
| Loại kết nối | Cầu đấu lò xo (spring-cage terminal) |
| Tiết diện dây dẫn | 0.2 – 2.5 mm²) |
| Nhiệt độ hoạt động | -30°C đến +60°C |
| Độ ẩm tương đối | 5% đến 95% (không ngưng tụ) |
| Cấp bảo vệ | IP20 |
| Kích thước (RxCxS) | 125 x 70 x 50 mm |
| Trọng lượng | Khoảng 0.2 kg |
| Tuân thủ tiêu chuẩn | CE, UL, CSA (đáp ứng các tiêu chuẩn an toàn và chất lượng quốc tế) |
| Giá bán | Liên hệ hotline 08.12.77.88.99 để nhận báo giá tốt nhất. |
2. Cấu Tạo Sản Phẩm 6SL3055-0AA00-2TA0
- Khối Cầu Đấu Lò Xo (Spring-Cage Terminals): Đây là trái tim của TB30, cung cấp khả năng kết nối dây dẫn một cách nhanh chóng, chắc chắn và không cần sử dụng bất kỳ dụng cụ đặc biệt nào. Công nghệ lò xo giúp giữ chặt dây dẫn, giảm thiểu nguy cơ lỏng lẻo do rung động hoặc thay đổi nhiệt độ.
- Bảng Mạch In (PCB): Bảng mạch in chất lượng cao, được thiết kế để chịu được các điều kiện khắc nghiệt của môi trường công nghiệp, như nhiệt độ cao, độ ẩm và bụi bẩn. Các đường mạch được bố trí khoa học, giảm thiểu nhiễu điện từ và đảm bảo tín hiệu truyền đi ổn định.
- Vỏ Bảo Vệ: Vỏ bảo vệ được làm từ vật liệu nhựa cao cấp, có khả năng chống cháy và chịu va đập tốt. Thiết kế vỏ giúp bảo vệ các thành phần bên trong khỏi bụi bẩn, hơi ẩm và các tác động vật lý từ bên ngoài.
- Đèn LED báo trạng thái (tùy chọn): Một số phiên bản TB30 có thể tích hợp đèn LED để báo trạng thái kết nối, giúp kỹ thuật viên dễ dàng kiểm tra và xác định các vấn đề (nếu có).
- Nhãn Dán: Mỗi cổng kết nối đều có nhãn dán rõ ràng, giúp người dùng dễ dàng xác định và đấu nối dây dẫn theo đúng sơ đồ mạch.
- Chân cắm: Kết nối với các thiết bị khác, thường là CU320-2 (Control Unit)
3. Các Tính Năng Chính Của Sản Phẩm 6SL3055-0AA00-2TA0
Kết Nối Nhanh Chóng Và Dễ Dàng:
- Công nghệ cầu đấu lò xo cho phép kết nối dây dẫn chỉ trong vài giây mà không cần dụng cụ.
- Thiết kế trực quan, nhãn dán rõ ràng giúp giảm thiểu sai sót trong quá trình đấu nối.
Độ Tin Cậy Cao:
- Cầu đấu lò xo giữ chặt dây dẫn, chống rung động và thay đổi nhiệt độ.
- Bảng mạch in chất lượng cao, chống nhiễu điện từ.
- Vỏ bảo vệ chắc chắn, chống bụi bẩn và va đập.
Tính Linh Hoạt:
- Hỗ trợ nhiều loại dây dẫn với tiết diện khác nhau (0.2 – 2.5 mm²).
- Số lượng cổng kết nối lớn (30 cổng) đáp ứng nhu cầu kết nối đa dạng.
- Tương thích với nhiều thiết bị trong hệ thống SINAMICS S120.
Dễ Dàng Bảo Trì:
- Thiết kế cho phép tháo lắp và thay thế nhanh chóng.
- Đèn LED báo trạng thái (tùy chọn) giúp dễ dàng xác định lỗi kết nối.
An Toàn:
- Vật liệu chống cháy.
- Cấp bảo vệ IP20.
- Tuân thủ các tiêu chuẩn an toàn quốc tế (CE, UL, CSA).
Tiết Kiệm Không Gian: Thiết kế nhỏ gọn, giúp tiết kiệm không gian lắp đặt trong tủ điện.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3055-0AA00-2TA0 Với Phần Mềm
Chuẩn Bị:
- Đảm bảo rằng bạn có phiên bản phần mềm STARTER hoặc Startdrive phù hợp với hệ thống SINAMICS của bạn.
- Cài đặt phần mềm trên máy tính.
- Kết nối máy tính với bộ điều khiển SINAMICS (ví dụ: CU320-2) thông qua cáp Ethernet hoặc Profinet.
Kết Nối Vật Lý:
- Gắn TB30 vào vị trí thích hợp trong tủ điện.
- Đấu nối dây dẫn từ các thiết bị ngoại vi (cảm biến, động cơ,…) vào các cổng kết nối trên TB30 theo sơ đồ mạch.
- Kết nối TB30 với bộ điều khiển SINAMICS (thường là chân cắm).
Cấu Hình Trong Phần Mềm:
- Mở phần mềm STARTER hoặc Startdrive.
- Tạo một dự án mới hoặc mở dự án hiện có.
- Thêm bộ điều khiển SINAMICS vào dự án.
- Trong cấu hình phần cứng (Hardware Configuration), tìm và thêm TB30 (6SL3055-0AA00-2TA0) vào danh sách thiết bị.
- Gán địa chỉ I/O cho các cổng kết nối trên TB30.
- Cấu hình các thông số truyền thông (nếu cần).
Kiểm Tra Kết Nối:
- Tải cấu hình xuống bộ điều khiển.
- Sử dụng các công cụ chẩn đoán trong phần mềm để kiểm tra kết nối giữa TB30 và bộ điều khiển.
- Kiểm tra trạng thái của các tín hiệu đầu vào/đầu ra.
5. Cách Lập Trình Sản Phẩm 6SL3055-0AA00-2TA0
Xác Định Chức Năng:
Lập kế hoạch chi tiết về chức năng của từng cổng kết nối trên TB30. Ví dụ: cổng nào sẽ được sử dụng cho tín hiệu đầu vào từ cảm biến, cổng nào sẽ điều khiển động cơ, cổng nào sẽ nhận tín hiệu phản hồi,…
Gán Địa Chỉ I/O:
Trong phần mềm STARTER hoặc Startdrive, gán địa chỉ I/O (địa chỉ đầu vào/đầu ra) cho từng cổng kết nối trên TB30. Điều này cho phép bộ điều khiển SINAMICS biết được cổng nào tương ứng với tín hiệu nào.
Lập Trình Chức Năng:
- Sử dụng ngôn ngữ lập trình phù hợp (ví dụ: Ladder Diagram, Function Block Diagram) trong phần mềm để lập trình các chức năng điều khiển dựa trên tín hiệu từ các cổng kết nối trên TB30.
- Ví dụ: Bạn có thể lập trình để khi tín hiệu từ cảm biến (kết nối với một cổng trên TB30) đạt đến một ngưỡng nhất định, bộ điều khiển sẽ kích hoạt động cơ (kết nối với một cổng khác trên TB30).
Kiểm Tra Và Tinh Chỉnh:
- Sau khi lập trình, hãy kiểm tra kỹ lưỡng hoạt động của hệ thống.
- Sử dụng các công cụ mô phỏng và gỡ lỗi trong phần mềm để phát hiện và sửa lỗi.
- Tinh chỉnh các thông số và chương trình để đạt được hiệu suất tối ưu.
6. Khắc Phục Một Số Lỗi Thường Gặp Liên Quan Đến 6SL3055-0AA00-2TA0
Lỗi Mất Kết Nối:
Nguyên nhân: Dây dẫn lỏng lẻo, cầu đấu bị hỏng, lỗi giao tiếp giữa TB30 và bộ điều khiển.
Khắc phục:
- Kiểm tra kỹ các kết nối dây dẫn, đảm bảo chúng được gắn chắc chắn vào cầu đấu.
- Kiểm tra trạng thái của cầu đấu, thay thế nếu cần.
- Sử dụng phần mềm để kiểm tra kết nối giữa TB30 và bộ điều khiển.
- Khởi động lại bộ điều khiển.
Lỗi Tín Hiệu Không Ổn Định:
Nguyên nhân: Nhiễu điện từ, dây dẫn bị hỏng, cấu hình phần mềm sai.
Khắc phục:
- Sử dụng dây dẫn có vỏ bọc chống nhiễu.
- Kiểm tra và thay thế dây dẫn bị hỏng.
- Kiểm tra lại cấu hình phần mềm, đảm bảo địa chỉ I/O và các thông số truyền thông được thiết lập chính xác.
Lỗi Không Nhận Tín Hiệu:
Nguyên nhân: Cảm biến hoặc thiết bị ngoại vi bị hỏng, cầu đấu bị hỏng, cấu hình phần mềm sai.
Khắc phục:
- Kiểm tra hoạt động của cảm biến và thiết bị ngoại vi.
- Kiểm tra trạng thái của cầu đấu, thay thế nếu cần.
- Kiểm tra lại cấu hình phần mềm.
7. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn
Bạn đang tìm kiếm một giải pháp kết nối tin cậy và hiệu quả cho hệ thống điều khiển SINAMICS của mình? Bạn muốn nâng cao hiệu suất, giảm thiểu chi phí và đảm bảo an toàn cho hệ thống sản xuất?
Hãy liên hệ ngay với thanhthienphu.vn! Chúng tôi là nhà cung cấp hàng đầu các giải pháp tự động hóa và thiết bị điện công nghiệp.
Tại sao nên chọn thanhthienphu.vn?
- Sản Phẩm Chính Hãng: Chúng tôi cam kết cung cấp sản phẩm TB30 (6SL3055-0AA00-2TA0) chính hãng Siemens, đảm bảo chất lượng và độ tin cậy cao nhất.
- Giá Cả Cạnh Tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường.
- Tư Vấn Chuyên Nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng tư vấn, hỗ trợ bạn lựa chọn sản phẩm phù hợp và giải đáp mọi thắc mắc.
- Dịch Vụ Hậu Mãi Tận Tâm: Chúng tôi cung cấp dịch vụ bảo hành, bảo trì và hỗ trợ kỹ thuật chuyên nghiệp, giúp bạn an tâm sử dụng sản phẩm.
- Hỗ trợ kỹ thuật 24/7: Sẵn sàng giải đáp mọi thắc mắc của bạn.
Liên hệ với chúng tôi ngay hôm nay để được tư vấn và nhận báo giá tốt nhất!
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công!
