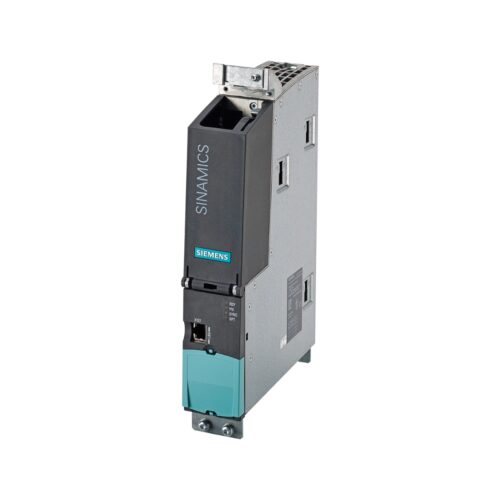

6SL3040-1MA01-0AA0 CONTROL UNIT CU320-2 PN, trái tim của hệ thống điều khiển SINAMICS S120, mang đến giải pháp tự động hóa linh hoạt và mạnh mẽ, thay thế hoàn hảo cho các bộ điều khiển truyền thống.
Đơn vị điều khiển trung tâm này, hiện đã có mặt tại thanhthienphu.vn, là chìa khóa để nâng cao hiệu suất, tối ưu hóa quy trình và đảm bảo an toàn cho hệ thống của bạn.
1. Thông tin chi tiết về sản phẩm 6SL3040-1MA01-0AA0
| Đặc điểm | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | 6SL3040-1MA01-0AA0 |
| Tên sản phẩm | CONTROL UNIT CU320-2 PN |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SINAMICS S120 |
| Loại giao thức | PROFINET |
| Số cổng PROFINET | 2 (hỗ trợ các cấu hình mạng linh hoạt: line, star, ring) |
| Bộ nhớ | Thẻ nhớ CompactFlash (có thể thay thế, chứa firmware và thông số cấu hình) |
| Giao diện truyền thông | PROFINET, DRIVE-CLiQ, CANopen (tùy chọn) |
| Chức năng điều khiển | Điều khiển vòng kín (vị trí, tốc độ, moment), điều khiển vector, điều khiển servo |
| Tính năng an toàn | Tích hợp các chức năng an toàn (STO, SS1, SLS,…) (tùy chọn) |
| Nhiệt độ hoạt động | 0 °C đến 55 °C (có thể mở rộng tùy theo điều kiện môi trường) |
| Điện áp cung cấp | 24 V DC |
| Ứng dụng | Máy công cụ, máy đóng gói, robot, hệ thống băng tải, và nhiều ứng dụng công nghiệp khác đòi hỏi độ chính xác và tin cậy cao. |
2. Cấu tạo sản phẩm 6SL3040-1MA01-0AA0
Cổng kết nối:
- PROFINET (2 cổng): Giao tiếp với hệ thống điều khiển cấp cao (PLC) và các thiết bị khác trong mạng PROFINET.
- DRIVE-CLiQ: Kết nối với các bộ biến tần SINAMICS S120 và các thành phần khác trong hệ thống.
- Cổng USB: Dùng để kết nối với máy tính, phục vụ cho việc cấu hình, chẩn đoán và cập nhật firmware.
- Khe cắm thẻ nhớ CompactFlash: Lưu trữ firmware, thông số cấu hình và dữ liệu ứng dụng.
- Các đầu nối I/O: Kết nối với các cảm biến, cơ cấu chấp hành và các thiết bị ngoại vi khác.
Bộ vi xử lý: Sử dụng bộ vi xử lý hiệu năng cao, đảm bảo khả năng xử lý nhanh chóng và chính xác các tác vụ điều khiển.
Đèn LED báo trạng thái: Cung cấp thông tin trực quan về trạng thái hoạt động của CU320-2 PN, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
Vỏ bảo vệ: Thiết kế chắc chắn, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
3. Các tính năng chính của 6SL3040-1MA01-0AA0
- Điều khiển đa trục: Có khả năng điều khiển đồng thời nhiều trục động cơ, đáp ứng các ứng dụng phức tạp như máy công cụ, robot,…
- Hỗ trợ nhiều loại động cơ: Tương thích với nhiều loại động cơ khác nhau, bao gồm động cơ servo, động cơ không đồng bộ, động cơ bước,…
- Tích hợp các chức năng an toàn: Hỗ trợ các chức năng an toàn theo tiêu chuẩn SIL 2 (Safety Integrity Level 2), đảm bảo an toàn cho người vận hành và thiết bị.
- Giao tiếp linh hoạt: Hỗ trợ nhiều giao thức truyền thông khác nhau, bao gồm PROFINET, PROFIBUS, CANopen, EtherNet/IP,…
- Khả năng mở rộng: Có thể mở rộng chức năng thông qua các module mở rộng, đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau.
- Chức năng điều khiển nâng cao: Tích hợp các chức năng điều khiển nâng cao như điều khiển vector, điều khiển moment, điều khiển vị trí,…
- Giao diện người dùng thân thiện: Dễ dàng cấu hình và lập trình thông qua phần mềm STARTER hoặc TIA Portal của Siemens.
4. Hướng dẫn kết nối sản phẩm 6SL3040-1MA01-0AA0 với phần mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER hoặc TIA Portal.
- Cáp kết nối (USB, Ethernet).
- Bộ nguồn 24 V DC.
Các bước thực hiện:
Kết nối phần cứng:
- Kết nối CU320-2 PN với bộ nguồn 24 V DC.
- Kết nối CU320-2 PN với máy tính thông qua cáp USB hoặc Ethernet.
- Kết nối CU320-2 PN với các bộ biến tần và thiết bị khác trong hệ thống thông qua DRIVE-CLiQ.
Cài đặt phần mềm:
- Cài đặt phần mềm STARTER hoặc TIA Portal trên máy tính.
- Cài đặt driver cho CU320-2 PN (nếu cần).
Kết nối phần mềm:
- Mở phần mềm STARTER hoặc TIA Portal.
- Tạo một project mới.
- Thêm CU320-2 PN vào project.
- Thiết lập kết nối với CU320-2 PN (chọn loại kết nối, địa chỉ IP,…).
Cấu hình:
- Tải cấu hình phần cứng xuống CU320-2 PN.
- Cài đặt các thông số điều khiển (tốc độ, moment, vị trí,…).
- Lập trình các chức năng điều khiển (nếu cần).
5. Cách lập trình 6SL3040-1MA01-0AA0
Sử dụng phần mềm STARTER hoặc TIA Portal:
- STARTER: Phần mềm chuyên dụng để cấu hình và lập trình các bộ biến tần SINAMICS.
- TIA Portal: Nền tảng tích hợp cho tự động hóa của Siemens, cho phép lập trình PLC, HMI và các thiết bị khác.
Ngôn ngữ lập trình:
Sử dụng các ngôn ngữ lập trình theo tiêu chuẩn IEC 61131-3, bao gồm:
- Ladder Diagram (LD): Ngôn ngữ lập trình dạng hình thang.
- Function Block Diagram (FBD): Ngôn ngữ lập trình dạng khối chức năng.
- Structured Text (ST): Ngôn ngữ lập trình dạng văn bản.
- Sequential Function Chart (SFC): Ngôn ngữ lập trình dạng biểu đồ tuần tự.
Các bước lập trình:
- Tạo project: Tạo một project mới trong STARTER hoặc TIA Portal.
- Cấu hình phần cứng: Thêm CU320-2 PN và các thiết bị khác vào project.
- Lập trình: Viết chương trình điều khiển bằng một trong các ngôn ngữ lập trình được hỗ trợ.
- Tải chương trình: Tải chương trình xuống CU320-2 PN.
- Kiểm tra: Kiểm tra và gỡ lỗi chương trình.
6. Khắc phục một số lỗi thường gặp trên 6SL3040-1MA01-0AA0
| Mã lỗi | Mô tả | Cách khắc phục |
|---|---|---|
| F01000 | Lỗi nội bộ | Khởi động lại thiết bị. Nếu lỗi vẫn còn, liên hệ với bộ phận hỗ trợ kỹ thuật. |
| F07011 | Lỗi giao tiếp DRIVE-CLiQ | Kiểm tra cáp DRIVE-CLiQ và kết nối. Đảm bảo các thiết bị DRIVE-CLiQ được cấp nguồn và hoạt động đúng. |
| F07900 | Lỗi quá tải động cơ | Giảm tải cho động cơ. Kiểm tra thông số động cơ và cấu hình trong phần mềm. |
| F30002 | Lỗi quá áp DC-link | Kiểm tra điện áp đầu vào và đảm bảo nằm trong phạm vi cho phép. Kiểm tra bộ hãm (nếu có) và đảm bảo hoạt động đúng. |
| F30004 | Lỗi quá nhiệt | Đảm bảo hệ thống làm mát hoạt động tốt. Kiểm tra nhiệt độ môi trường và đảm bảo không vượt quá giới hạn cho phép. |
| A07990 | Cảnh báo: Động cơ bị chặn | Kiểm tra xem có vật cản nào làm chặn chuyển động của động cơ không. |
7. Liên hệ thanhthienphu để được tư vấn
Bạn đã sẵn sàng để nâng tầm hệ thống điều khiển của mình với 6SL3040-1MA01-0AA0 CONTROL UNIT CU320-2 PN? Bạn mong muốn được trải nghiệm sự khác biệt mà sản phẩm này mang lại?
Đừng ngần ngại, hãy liên hệ ngay với thanhthienphu.vn – nhà cung cấp giải pháp tự động hóa hàng đầu Việt Nam – để được tư vấn và hỗ trợ tận tình. Với đội ngũ kỹ sư giàu kinh nghiệm và nhiệt huyết, chúng tôi cam kết:
- Tư vấn chuyên nghiệp: Giúp bạn lựa chọn sản phẩm phù hợp nhất với nhu cầu và ngân sách.
- Hỗ trợ kỹ thuật 24/7: Sẵn sàng giải đáp mọi thắc mắc và hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm.
- Cung cấp sản phẩm chính hãng: Cam kết chất lượng và nguồn gốc xuất xứ rõ ràng.
- Giá cả cạnh tranh: Mang đến cho bạn giải pháp tự động hóa với chi phí tối ưu.
- Dịch vụ hậu mãi chu đáo: Bảo hành, bảo trì và sửa chữa nhanh chóng, chuyên nghiệp.
