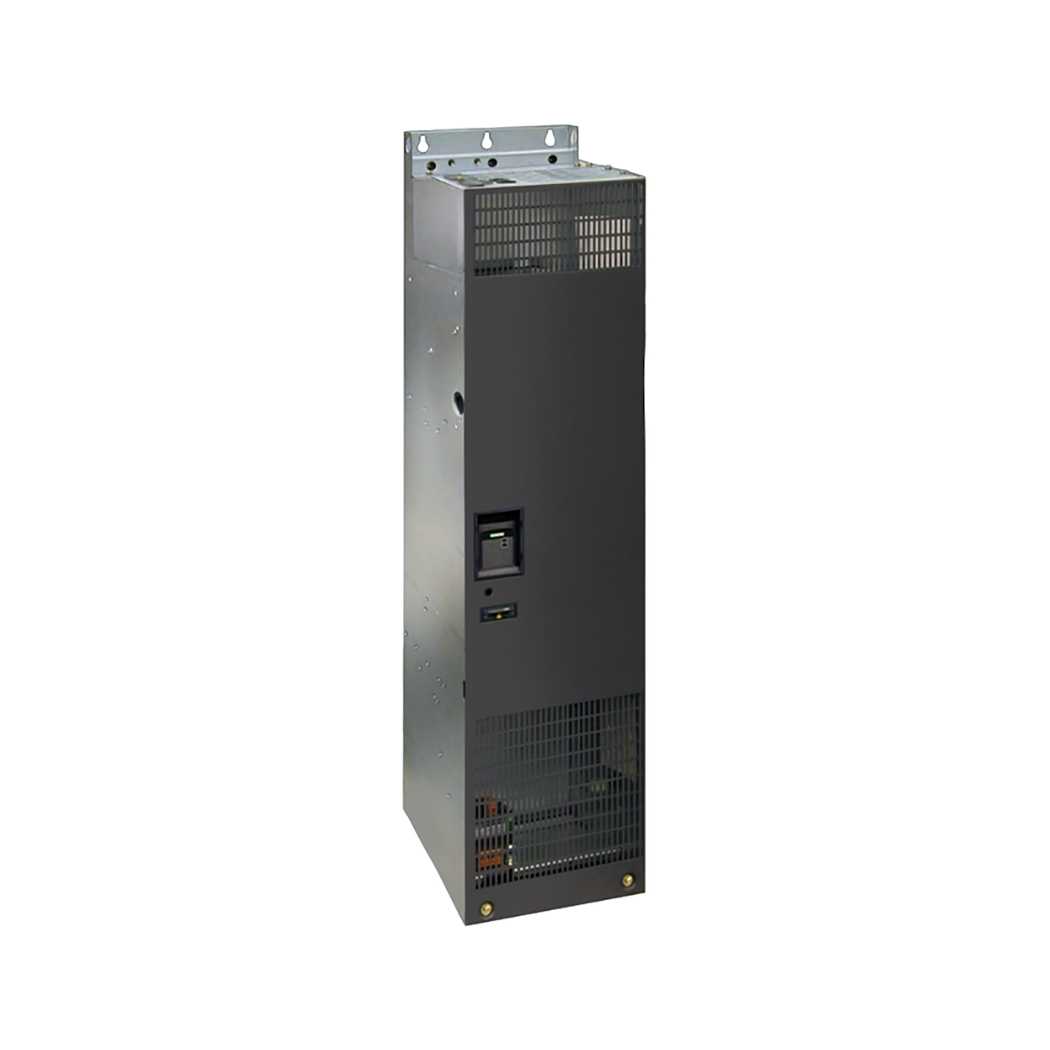

6SE6430-2UD42-5GA0 – Biến tần MM430 3P 250kW 315HP Siemens

Download tài liệu biến tần MM430

➢ Sinamics MM430 Catalogue

6SE6430-2UD42-5GA0 MM430 3P 250kW 315HP: Giải pháp điều khiển động cơ vượt trội, nâng tầm hiệu suất và tiết kiệm năng lượng tối ưu cho mọi ứng dụng công nghiệp nặng, được phân phối chính hãng bởi thanhthienphu.vn.

Thiết bị điều khiển tần số Siemens mạnh mẽ này chính là chìa khóa mở ra cánh cửa tự động hóa tiên tiến, giúp doanh nghiệp bạn bứt phá trong môi trường cạnh tranh khốc liệt hiện nay, đồng thời đảm bảo vận hành an toàn và bền bỉ theo thời gian dài.

1. Cấu tạo sản phẩm 6SE6430-2UD42-5GA0

• Module Công suất (Power Module): Đây là trái tim của biến tần, nơi chứa các linh kiện bán dẫn công suất lớn như IGBT (Insulated Gate Bipolar Transistor). Siemens sử dụng các module IGBT chất lượng cao, có khả năng chịu dòng và áp lớn, hiệu suất chuyển mạch cao và tổn hao thấp. Điều này giúp biến tần hoạt động hiệu quả, tỏa nhiệt ít hơn và có độ bền cao hơn, đặc biệt quan trọng với công suất lớn 250kW. Module được thiết kế tối ưu để dễ dàng thay thế khi cần bảo trì.
• Mạch Điều Khiển (Control Unit): Bộ não xử lý của biến tần, tích hợp vi xử lý mạnh mẽ và các thuật toán điều khiển phức tạp như V/f và Vector Control. Mạch điều khiển nhận tín hiệu từ các ngõ vào (analog, digital, truyền thông), xử lý thông tin và đưa ra tín hiệu điều khiển PWM (Pulse Width Modulation) chính xác đến module công suất để điều chỉnh điện áp và tần số cấp cho động cơ. Thiết kế mạch tinh vi đảm bảo khả năng đáp ứng nhanh, điều khiển chính xác và tích hợp nhiều chức năng bảo vệ thông minh.
• Hệ thống Tản Nhiệt (Heatsink and Cooling System): Với công suất lên đến 250kW, việc tản nhiệt hiệu quả là cực kỳ quan trọng. Biến tần 6SE6430-2UD42-5GA0 được trang bị khối tản nhiệt lớn bằng nhôm hoặc hợp kim có độ dẫn nhiệt cao, kết hợp với quạt làm mát tốc độ cao, có điều khiển. Thiết kế khí động học tối ưu luồng gió đi qua các cánh tản nhiệt, đảm bảo các linh kiện công suất luôn hoạt động trong giới hạn nhiệt độ cho phép, ngay cả khi vận hành liên tục ở tải nặng, kéo dài tuổi thọ thiết bị.
• Vỏ Bảo Vệ (Enclosure): Vỏ biến tần được làm từ kim loại chắc chắn, sơn tĩnh điện, đạt cấp bảo vệ IP20. Thiết kế này không chỉ bảo vệ các linh kiện bên trong khỏi bụi bẩn và các tác động cơ học nhẹ mà còn đảm bảo an toàn cho người vận hành. Cấu trúc vỏ cũng được tính toán để tối ưu luồng không khí làm mát và dễ dàng cho việc lắp đặt trong tủ điện công nghiệp.
• Các Cổng Kết Nối (Terminals and Ports): Biến tần được trang bị đầy đủ các cổng kết nối được bố trí rõ ràng và khoa học: Đầu nối nguồn động lực (Input/Output Power Terminals): Chắc chắn, kích thước lớn, phù hợp với cáp động lực công suất 250kW. Đầu nối mạch điều khiển (Control Terminals): Dạng vít hoặc chân cắm, dễ dàng kết nối dây tín hiệu điều khiển, cảm biến và các thiết bị ngoại vi. Cổng truyền thông (Communication Ports): Thường là cổng RS485 cho giao thức USS tích hợp, và vị trí để lắp thêm module truyền thông mở rộng như Profibus.
• Bộ hãm tích hợp (Integrated Braking Unit): Cho phép kết nối trực tiếp điện trở hãm (mua rời) để tiêu tán năng lượng tái sinh từ động cơ trong các ứng dụng có quán tính lớn hoặc yêu cầu dừng nhanh, nâng cao hiệu quả và an toàn hãm.
• Giao diện tùy chọn (Optional Interfaces): Vị trí để lắp đặt các panel vận hành như BOP (Basic Operator Panel) hoặc AOP (Advanced Operator Panel), giúp người dùng dễ dàng cài đặt thông số, giám sát hoạt động và chẩn đoán lỗi trực tiếp trên biến tần.

2. Các tính năng chính của sản phẩm 6SE6430-2UD42-5GA0

• Điều khiển Vector không cảm biến (SVC): Cung cấp moment khởi động cao và khả năng điều khiển tốc độ chính xác ngay cả ở tần số thấp mà không cần đến encoder. Điều này đặc biệt hữu ích cho các tải nặng hoặc yêu cầu đáp ứng động tốt, giúp cải thiện hiệu suất quá trình và giảm chi phí lắp đặt cảm biến.
• Chức năng Tiết kiệm năng lượng tự động (Automatic Energy Saving): Biến tần tự động tối ưu hóa điện áp ngõ ra dựa trên tải thực tế của động cơ. Khi động cơ chạy non tải, điện áp sẽ được giảm xuống, giúp giảm tổn hao trong động cơ và biến tần, tiết kiệm đáng kể chi phí điện năng. Theo nghiên cứu của Siemens, tính năng này có thể giúp tiết kiệm tới 70% năng lượng cho các ứng dụng bơm/quạt biến thiên.
• Chế độ điều khiển V/f chuyên dụng cho Bơm/Quạt: Cung cấp đặc tính V/f bình phương (Quadratic V/f) phù hợp hoàn hảo với đặc tính tải của bơm và quạt ly tâm, giúp tối ưu hóa hiệu suất năng lượng hơn nữa so với V/f tuyến tính thông thường.
• Chức năng Bỏ qua tần số cộng hưởng (Skip Frequencies): Cho phép cài đặt tối đa 4 dải tần số cần tránh để ngăn chặn hiện tượng cộng hưởng cơ khí trong hệ thống (máy móc, đường ống…), giảm rung động, tiếng ồn và bảo vệ thiết bị cơ khí.
• Chức năng Điều khiển đa bơm (Multi-pump Control): Có khả năng điều khiển một hệ thống gồm nhiều bơm (thường là 1 bơm chính chạy biến tần và các bơm phụ chạy trực tiếp) để duy trì áp suất hoặc lưu lượng ổn định, tối ưu hóa số giờ hoạt động của từng bơm và tiết kiệm năng lượng.
• Bộ điều khiển PID tích hợp: Cho phép biến tần tự động điều chỉnh tốc độ động cơ để duy trì một thông số quá trình (ví dụ: áp suất, lưu lượng, nhiệt độ) ổn định theo giá trị đặt trước, thông qua tín hiệu phản hồi từ cảm biến. Loại bỏ nhu cầu sử dụng bộ điều khiển PID bên ngoài, tiết kiệm chi phí và đơn giản hóa hệ thống.
• Chế độ Ngủ đông (Hibernation Mode): Khi nhu cầu tải thấp (ví dụ: áp suất trong hệ thống đã đạt mức cài đặt), biến tần có thể tự động dừng động cơ và chuyển sang trạng thái “ngủ” để tiết kiệm năng lượng tối đa. Khi thông số quá trình giảm xuống dưới ngưỡng cài đặt, biến tần sẽ tự động “thức dậy” và khởi động lại động cơ.
• Khởi động bám (Flying Start): Cho phép biến tần khởi động và điều khiển một động cơ đang quay tự do (do quán tính hoặc dòng chảy), tránh sốc dòng và sốc cơ khí.
• Bảo vệ động cơ và biến tần toàn diện: Tích hợp đầy đủ các chức năng bảo vệ như quá dòng, quá áp, thấp áp, quá tải (I²t), quá nhiệt động cơ (qua cảm biến PTC/KTY hoặc tính toán I²t), quá nhiệt biến tần, chạm đất, mất pha… đảm bảo an toàn tối đa cho thiết bị và hệ thống.
• Giao diện vận hành thân thiện: Hỗ trợ màn hình BOP (Basic Operator Panel) và AOP (Advanced Operator Panel – tùy chọn) với giao diện đa ngôn ngữ (bao gồm tiếng Anh), cấu trúc menu logic, giúp việc cài đặt, vận hành và giám sát trở nên dễ dàng, trực quan.
• Khả năng kết nối mạng truyền thông: Tích hợp sẵn cổng RS485 hỗ trợ giao thức USS và Modbus RTU. Dễ dàng mở rộng kết nối với các mạng công nghiệp phổ biến như Profibus DP, DeviceNet, CANopen thông qua các module tùy chọn, cho phép tích hợp liền mạch vào các hệ thống tự động hóa lớn.

3. Hướng dẫn kết nối sản phẩm 6SE6430-2UD42-5GA0 MM430 với phần mềm

A. Chuẩn bị cần thiết:

1. Máy tính: Chạy hệ điều hành Windows tương thích với phiên bản STARTER.
2. Phần mềm STARTER: Tải về phiên bản mới nhất từ website của Siemens (thường miễn phí). Cài đặt phần mềm lên máy tính.
3. Cáp kết nối: Sử dụng cáp chuyển đổi USB-to-RS485 (ví dụ: Siemens PC Adapter USB A2) hoặc kết nối qua cổng Ethernet nếu sử dụng module truyền thông tương ứng (như Profibus/Profinet). Đảm bảo driver cho cáp đã được cài đặt đúng cách.
4. Biến tần 6SE6430-2UD42-5GA0: Đã được cấp nguồn điều khiển (không nhất thiết phải cấp nguồn động lực).

B. Các bước thực hiện kết nối:

Bước 1: Kết nối vật lý:

• Kết nối một đầu cáp chuyển đổi (ví dụ: PC Adapter USB A2) vào cổng USB của máy tính.
• Kết nối đầu còn lại của cáp (đầu RS485) vào cổng truyền thông USS trên biến tần MM430. Tham khảo tài liệu kỹ thuật của biến tần để xác định đúng chân kết nối RS485 (thường là chân P+ và N- tại terminal điều khiển). Đảm bảo kết nối chắc chắn.
• Lưu ý quan trọng: Luôn đảm bảo an toàn điện khi thao tác kết nối. Nếu không chắc chắn, hãy tham khảo ý kiến chuyên gia hoặc liên hệ hỗ trợ kỹ thuật của thanhthienphu.vn.

Bước 2: Cấu hình giao diện PG/PC Interface trên máy tính:

• Mở Control Panel trên Windows, tìm và chạy ứng dụng “Set PG/PC Interface”.
• Trong cửa sổ “Set PG/PC Interface”, chọn giao diện tương ứng với cáp kết nối bạn đang sử dụng. Ví dụ: Nếu dùng PC Adapter USB A2, chọn “PC Adapter (Auto)” hoặc “PC Adapter (MPI)” hoặc “PC Adapter (PROFIBUS)” tùy thuộc vào cài đặt driver và giao thức mong muốn (USS thường chạy trên nền RS485, có thể chọn Auto hoặc PPI).
• Nhấn vào nút “Properties” (Thuộc tính) để cấu hình chi tiết hơn nếu cần (ví dụ: chọn cổng COM ảo cho USB, cài đặt tốc độ baud – thường là 9600 hoặc 19200 bps cho USS mặc định trên MM430).
• Nhấn OK để lưu cấu hình.

Bước 3: Mở phần mềm STARTER và tạo dự án:

• Khởi động phần mềm STARTER.
• Tạo một dự án mới (Project) hoặc mở một dự án có sẵn.
• Trong cây dự án, chuột phải và chọn “Insert Single Drive Unit” (Chèn một bộ biến tần đơn).

Bước 4: Tìm kiếm và kết nối với biến tần:

• Trong cửa sổ cấu hình biến tần mới, chọn “Accessible Nodes/Devices” (Các thiết bị có thể truy cập) hoặc chức năng tương tự để STARTER quét tìm các biến tần đang kết nối.
• STARTER sẽ sử dụng giao diện PG/PC đã cấu hình ở Bước 2 để tìm kiếm.
• Nếu kết nối vật lý và cấu hình PG/PC đúng, biến tần 6SE6430-2UD42-5GA0 (hoặc dòng MM430 nói chung) sẽ xuất hiện trong danh sách các thiết bị tìm thấy.
• Chọn biến tần tìm thấy và nhấn nút “Accept” hoặc “Connect Online”.

Bước 5: Làm việc với biến tần trực tuyến:

• Sau khi kết nối thành công, biểu tượng trạng thái trong STARTER sẽ chuyển sang màu xanh hoặc có chỉ báo online.
• Bây giờ bạn có thể truy cập vào danh sách thông số (parameter list), thực hiện cài đặt, giám sát giá trị thực (tốc độ, dòng điện, điện áp…), thực hiện các chức năng chẩn đoán, sao lưu/phục hồi thông số.

4. Cách lập trình sản phẩm 6SE6430-2UD42-5GA0

A. Phương pháp lập trình:

Sử dụng Panel vận hành (BOP/AOP – mua rời):

• BOP (Basic Operator Panel): Giao diện đơn giản với màn hình LED 5 chữ số và các nút bấm. Phù hợp cho việc cài đặt các thông số cơ bản và giám sát giá trị chính.
• AOP (Advanced Operator Panel): Màn hình LCD đồ họa đa dòng, hiển thị rõ ràng tên thông số và giá trị, hỗ trợ nhiều ngôn ngữ, có menu cấu trúc cây, giúp việc cài đặt trực quan và dễ dàng hơn, đặc biệt với các thông số phức tạp. Có khả năng lưu và tải bộ thông số.

Sử dụng phần mềm STARTER (trên máy tính):

• Như đã đề cập ở mục trước, STARTER cung cấp giao diện đồ họa mạnh mẽ, cho phép truy cập toàn bộ thông số, xem mô tả chi tiết, cài đặt theo nhóm chức năng, sao lưu/phục hồi cấu hình, và thực hiện các tác vụ commissioning nâng cao. Đây là phương pháp được khuyến nghị cho việc cài đặt chi tiết và quản lý nhiều biến tần.

B. Các nhóm thông số quan trọng cần cài đặt (Ví dụ điển hình):

P0003 – Mức truy cập thông số (User Access Level):

• 1: Standard (Tiêu chuẩn) – Truy cập các thông số cơ bản.
• 2: Extended (Mở rộng) – Truy cập nhiều thông số hơn.
• 3: Expert (Chuyên gia) – Truy cập toàn bộ thông số (cần cẩn trọng).
• 4: Service (Dịch vụ) – Yêu cầu mật khẩu, thường dùng cho bảo trì chuyên sâu.
• Khuyến nghị: Bắt đầu với mức 1 hoặc 2.

P0010 – Thông số Commissioning (Commissioning Parameter):

• 0: Ready (Sẵn sàng).
• 1: Quick Commissioning (Cài đặt nhanh) – Hướng dẫn qua các bước cài đặt cơ bản nhất (động cơ, ứng dụng…).
• 30: Factory Reset (Khôi phục cài đặt gốc) – Đặt P0010 = 30 và P0970 = 1 để reset.
• Khuyến nghị: Chạy Quick Commissioning (P0010 = 1) cho lần cài đặt đầu tiên.

Thông số động cơ (Motor Parameters – nhóm P03xx): Rất quan trọng để biến tần điều khiển động cơ chính xác và bảo vệ hiệu quả.

• P0304: Điện áp định mức động cơ (V).
• P0305: Dòng điện định mức động cơ (A).
• P0307: Công suất định mức động cơ (kW hoặc HP – phụ thuộc P0100).
• P0308: Hệ số công suất động cơ (Cos φ).
• P0310: Tần số định mức động cơ (Hz).
• P0311: Tốc độ định mức động cơ (RPM).
• Lưu ý: Nhập chính xác các giá trị ghi trên nhãn (nameplate) của động cơ.

P0100 – Cấu hình Châu Âu/Bắc Mỹ:

• 0: Châu Âu (kW, tần số 50Hz mặc định).
• 1: Bắc Mỹ (HP, tần số 60Hz mặc định).
• 2: Bắc Mỹ (kW, tần số 60Hz mặc định).
• Lưu ý: Cài đặt P0100 trước khi nhập thông số động cơ (P03xx).

P0700 – Lựa chọn nguồn lệnh điều khiển (Selection of Command Source):

• 1: Lệnh từ BOP/AOP mặc định.
• 2: Lệnh từ Terminal (ngõ vào Digital).
• 5: Lệnh từ mạng truyền thông (USS, Profibus…).
• Ví dụ: Nếu muốn điều khiển Start/Stop bằng nút nhấn bên ngoài nối vào ngõ DI1, đặt P0700 = 2 và cấu hình chức năng cho DI1 (ví dụ P0701 = 1 cho ON/OFF1).

P1000 – Lựa chọn nguồn đặt tần số (Selection of Frequency Setpoint):

• 1: Tần số đặt từ MOP (Motor Potentiometer – trên BOP/AOP).
• 2: Tần số đặt từ ngõ vào Analog 1.
• 3: Tần số cố định (Fixed Frequency).
• 5: Tần số đặt từ mạng truyền thông.
• Ví dụ: Nếu muốn điều khiển tốc độ bằng biến trở nối vào ngõ AI1 (0-10V), đặt P1000 = 2.

P1120 – Thời gian tăng tốc (Ramp-up Time): Thời gian để biến tần tăng tốc từ 0 Hz đến tần số tối đa (P1082). Đơn vị: giây.

P1121 – Thời gian giảm tốc (Ramp-down Time): Thời gian để biến tần giảm tốc từ tần số tối đa về 0 Hz. Đơn vị: giây.

P1300 – Chế độ điều khiển (Control Mode):

• 0: Điều khiển V/f tuyến tính.
• 2: Điều khiển V/f với đường đặc tính FCC (Flux Current Control) cho hiệu suất động lực tốt hơn.
• 3: Điều khiển V/f bình phương (cho bơm/quạt).
• 20: Điều khiển Vector không cảm biến (SLVC).
• Khuyến nghị: Chọn 3 cho bơm/quạt để tiết kiệm năng lượng, chọn 20 cho các ứng dụng cần mô-men và đáp ứng tốc độ tốt.

P1910 – Tự động nhận dạng động cơ (Motor Identification):

Đặt P1910 = 1 (Calculate Motor Data) hoặc 3 (Calculate all parameters including Saturation) để biến tần tự đo và tối ưu các thông số ẩn của động cơ khi động cơ đứng yên. Giúp chế độ SLVC hoạt động chính xác hơn. Cần cấp nguồn động lực và đảm bảo động cơ có thể chạy tự do một chút khi thực hiện.

C. Quy trình lập trình cơ bản (Khuyến nghị):

1. Reset về mặc định nhà sản xuất (nếu cần): P0010 = 30, P0970 = 1.
2. Thực hiện Quick Commissioning: P0010 = 1. Làm theo các bước hướng dẫn (nhập P0100, P0304, P0305, P0307, P0310, P0311…).
3. Cài đặt nguồn lệnh và nguồn đặt tần số: P0700, P1000 theo yêu cầu ứng dụng.
4. Cài đặt thời gian tăng/giảm tốc: P1120, P1121.
5. Chọn chế độ điều khiển phù hợp: P1300.
6. (Tùy chọn, khuyến nghị cho SLVC): Thực hiện nhận dạng động cơ P1910 = 1 hoặc 3.
7. Cấu hình các ngõ vào/ra Digital/Analog: Nhóm P07xx (DI), P073x (DO Relay), P075x (AI), P077x (AO).
8. Cài đặt các giới hạn và bảo vệ: Tần số min/max (P1080/P1082), giới hạn dòng (P0640).
9. Lưu thông số: P0971 = 1 (Lưu vào EEPROM). Nếu dùng STARTER, chọn “Save parameters to ROM”.

5. Khắc phục một số lỗi thường gặp trên biến tần 6SE6430-2UD42-5GA0
