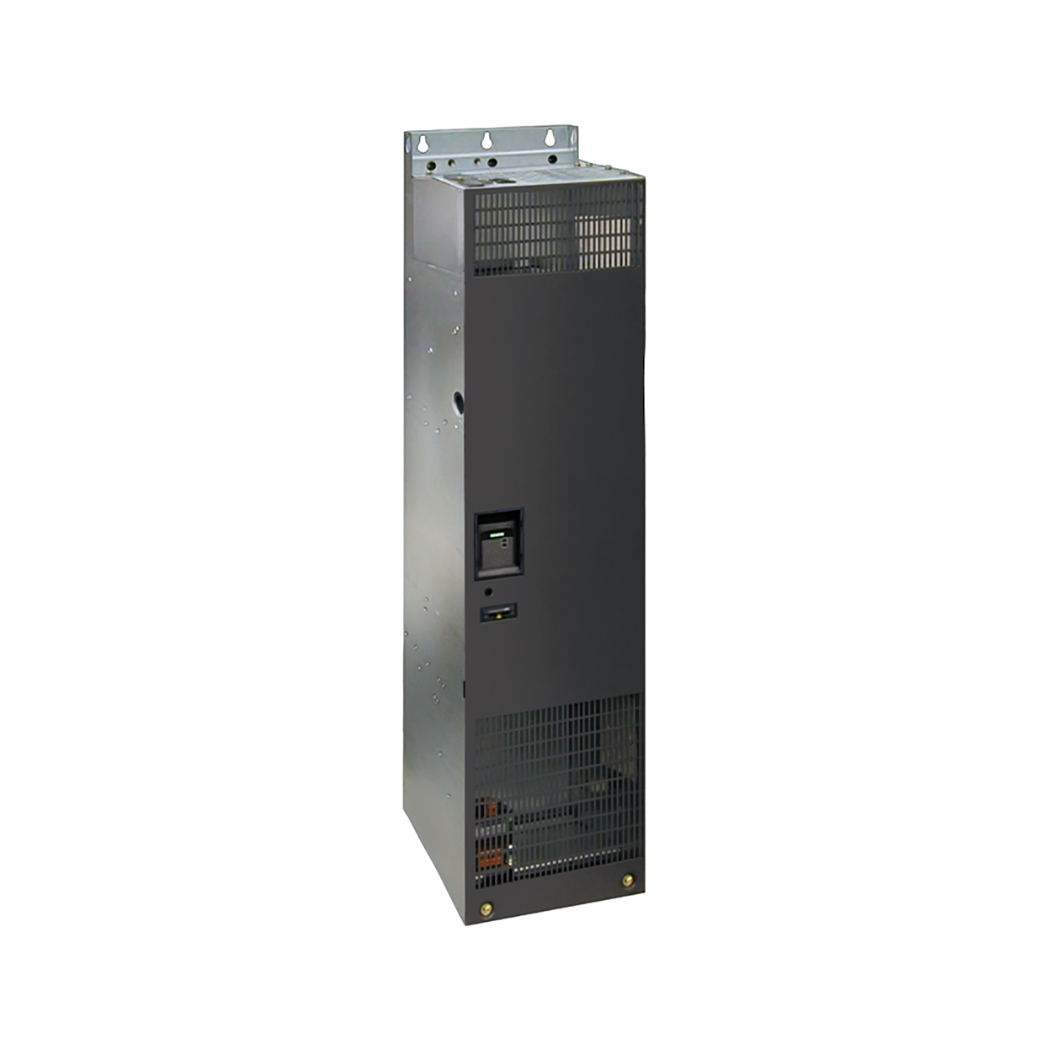

6SE6430-2UD41-1FA0 MM430 3P 110kW 132 HP, bộ biến tần Siemens Micromaster 430 công suất lớn, chính là chìa khóa mở ra cánh cửa nâng tầm hiệu quả vận hành, tiết kiệm năng lượng và tối ưu hóa quy trình sản xuất cho hệ thống của bạn, được cung cấp uy tín bởi thanhthienphu.vn.

Thiết bị biến đổi tần số Siemens 110kW này không chỉ giải quyết triệt để những khó khăn về hiệu suất, chi phí và an toàn mà các kỹ sư điện, quản lý kỹ thuật đang đối mặt hàng ngày, mà còn mang đến sự linh hoạt và sức mạnh điều khiển vượt trội cho các ứng dụng công nghiệp đa dạng.

1. Khám phá cấu tạo bên trong của Biến tần Siemens 6SE6430-2UD41-1FA0

• Mạch Chỉnh Lưu (Rectifier Circuit): Đây là cửa ngõ đón nhận nguồn điện xoay chiều (AC) 3 pha từ lưới điện. Sử dụng các Diode hoặc Thyristor công suất lớn, chất lượng cao, mạch chỉnh lưu có nhiệm vụ biến đổi dòng điện xoay chiều thành dòng điện một chiều (DC) cung cấp cho các khối tiếp theo. Thiết kế mạch chỉnh lưu của Siemens đảm bảo hiệu suất chuyển đổi cao và giảm thiểu sóng hài gây nhiễu ngược trở lại lưới điện.
• Mạch DC Trung Gian (DC Link): Trái tim lưu trữ năng lượng của biến tần. Mạch này bao gồm các tụ điện công suất lớn (Capacitors) có nhiệm vụ làm phẳng điện áp DC sau chỉnh lưu, tạo ra một nguồn DC ổn định và cung cấp năng lượng tức thời cho mạch nghịch lưu khi cần thiết, đặc biệt trong các giai đoạn tăng tốc hoặc chịu tải nặng. Chất lượng và tuổi thọ của tụ điện là yếu tố quan trọng quyết định độ bền của biến tần, và Siemens luôn lựa chọn những linh kiện tốt nhất.
• Mạch Nghịch Lưu (Inverter Circuit): Khối công suất chính, nơi tạo ra điều kỳ diệu. Sử dụng các van bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor), mạch nghịch lưu sẽ biến đổi điện áp DC từ DC Link thành điện áp xoay chiều (AC) 3 pha với tần số và biên độ có thể điều chỉnh được để cấp cho động cơ. Công nghệ điều chế độ rộng xung (PWM – Pulse Width Modulation) tiên tiến được áp dụng ở đây để tạo ra dạng sóng gần sin nhất, giúp động cơ hoạt động êm ái, hiệu quả và giảm tổn thất nhiệt.
• Mạch Điều Khiển (Control Board): Bộ não của biến tần. Đây là nơi chứa đựng vi xử lý (CPU) mạnh mẽ, bộ nhớ và các thuật toán điều khiển phức tạp (V/f, SVC…). Mạch điều khiển nhận tín hiệu từ các ngõ vào (analog, digital, truyền thông), xử lý thông tin, thực hiện các phép tính toán và gửi tín hiệu điều khiển đến mạch nghịch lưu (IGBT) để tạo ra điện áp và tần số mong muốn. Nó cũng giám sát hoạt động của toàn bộ biến tần và thực hiện các chức năng bảo vệ.
• Hệ Thống Tản Nhiệt (Cooling System): Do hoạt động với công suất lớn (110kW), các linh kiện công suất như Diode, Thyristor, IGBT sinh ra một lượng nhiệt đáng kể. Hệ thống tản nhiệt, bao gồm các khối tản nhiệt nhôm (Heatsink) lớn và quạt làm mát (Cooling Fans) hiệu suất cao, có nhiệm vụ giải tỏa nhiệt lượng này ra môi trường, đảm bảo biến tần hoạt động ổn định trong giới hạn nhiệt độ cho phép, ngăn ngừa quá nhiệt và tăng cường tuổi thọ.
• Vỏ Bảo Vệ (Enclosure): Lớp áo giáp vững chắc, thường đạt cấp bảo vệ IP20 cho model này, giúp bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi bụi bẩn, vật thể rắn và các tác động cơ học không mong muốn từ môi trường công nghiệp. Thiết kế vỏ cũng tối ưu cho luồng không khí làm mát đi qua.

2. Những tính năng ưu việt làm nên tên tuổi của 6SE6430-2UD41-1FA0

• Điều khiển Vector không cảm biến (Sensorless Vector Control – SVC): Đây là một trong những tính năng đắt giá nhất. SVC cho phép biến tần điều khiển chính xác mô-men xoắn và tốc độ động cơ ngay cả ở tốc độ rất thấp mà không cần sử dụng cảm biến tốc độ (encoder) gắn trên trục động cơ. Lợi ích mang lại là rất lớn: tiết kiệm chi phí lắp đặt và bảo trì encoder, đơn giản hóa hệ thống dây dẫn, tăng độ tin cậy (loại bỏ điểm lỗi tiềm ẩn từ encoder) và mang lại hiệu suất điều khiển cao, đặc biệt quan trọng trong các ứng dụng yêu cầu mô-men khởi động lớn hoặc độ chính xác tốc độ cao như băng tải nặng, máy nghiền, máy đùn.
• Chế độ điều khiển V/f đa dạng (Linear, Quadratic, FCC): Bên cạnh SVC, biến tần cung cấp các chế độ điều khiển V/f linh hoạt. V/f tuyến tính (Linear) phù hợp cho các ứng dụng mô-men không đổi. V/f bình phương (Quadratic) được tối ưu hóa cho các tải có mô-men thay đổi theo bình phương tốc độ như bơm và quạt ly tâm, giúp tiết kiệm năng lượng đáng kể khi hoạt động ở tốc độ thấp. Chế độ FCC (Flux Current Control) cải thiện đáp ứng động và khả năng chịu quá tải so với V/f tiêu chuẩn.
• Chức năng Tối ưu hóa Năng lượng Tự động (Automatic Energy Optimization): Một tính năng thông minh giúp giảm thiểu tổn thất năng lượng trong động cơ. Biến tần tự động điều chỉnh từ thông (flux) trong động cơ dựa trên tải thực tế. Khi động cơ non tải hoặc chạy ở tải thấp, biến tần sẽ giảm từ thông, qua đó giảm dòng điện từ hóa và tiết kiệm điện năng tiêu thụ. Các nghiên cứu và ứng dụng thực tế cho thấy, tính năng này có thể giúp tiết kiệm từ 5% đến 15% điện năng tùy thuộc vào chu trình tải của ứng dụng.
• Tích hợp Bộ hãm động năng (Built-in Braking Chopper): Cho phép kết nối trực tiếp điện trở hãm (braking resistor) bên ngoài mà không cần thêm module hãm rời. Điều này cực kỳ hữu ích cho các ứng dụng yêu cầu dừng nhanh hoặc có quán tính lớn (như cần trục, thang máy, máy ly tâm), nơi năng lượng tái sinh từ động cơ cần được tiêu tán nhanh chóng dưới dạng nhiệt trên điện trở hãm, giúp duy trì điện áp DC Link ổn định và tránh lỗi quá áp (F0002).
• Khả năng Quá tải Vượt trội: Biến tần 6SE6430-2UD41-1FA0 được thiết kế để chịu được dòng quá tải 150% trong 60 giây và lên đến 200% trong 3 giây. Điều này đảm bảo biến tần hoạt động ổn định và không bị ngắt đột ngột khi gặp phải các đỉnh tải tức thời trong quá trình vận hành, tăng cường độ tin cậy cho các ứng dụng công nghiệp nặng.
• Tích hợp Bộ lọc EMC Class A: Giúp giảm thiểu nhiễu điện từ (EMI) phát ra từ biến tần, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ và giảm ảnh hưởng nhiễu đến các thiết bị điện tử nhạy cảm khác hoạt động gần đó, góp phần vào sự ổn định chung của toàn hệ thống.
• Giao diện Vận hành Thân thiện (Tùy chọn BOP/AOP): Cho phép người dùng dễ dàng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi ngay tại chỗ thông qua màn hình hiển thị và các phím bấm. BOP (Basic Operator Panel) cung cấp các chức năng cơ bản, trong khi AOP (Advanced Operator Panel) với màn hình LCD đồ họa và hỗ trợ đa ngôn ngữ mang lại trải nghiệm cao cấp hơn.
• Khả năng Giao tiếp Mạng Mạnh mẽ: Với cổng RS485 tích hợp sẵn hỗ trợ giao thức USS và Modbus RTU, biến tần dễ dàng kết nối với PLC, HMI hoặc hệ thống SCADA. Ngoài ra, khả năng mở rộng với các module truyền thông tùy chọn như Profibus DP hay CANopen mang lại sự linh hoạt tối đa trong việc tích hợp vào các mạng tự động hóa công nghiệp phức tạp.
• Chức năng Bảo vệ Toàn diện: Biến tần được trang bị đầy đủ các chức năng bảo vệ tiên tiến cho cả bản thân nó và động cơ: bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ (qua cảm biến PTC/KTY hoặc mô hình nhiệt I2t), mất pha đầu vào/đầu ra, chạm đất, ngắn mạch… đảm bảo an toàn tối đa cho hệ thống và con người.

3. Hướng dẫn kết nối Biến tần 6SE6430-2UD41-1FA0 với phần mềm STARTER

A. Yêu cầu chuẩn bị:

• Máy tính cá nhân (PC hoặc Laptop) có cài đặt phần mềm Siemens STARTER (phiên bản phù hợp). Bạn có thể tải phần mềm này từ trang web hỗ trợ của Siemens Industry.
• Cáp kết nối phù hợp: Thông thường, để kết nối với cổng RS485 trên MM430 (thường là cổng X300 dạng terminal), bạn sẽ cần một bộ chuyển đổi USB sang RS485 hoặc RS232 sang RS485 chất lượng tốt. Đảm bảo bạn có driver cho bộ chuyển đổi này cài đặt trên máy tính.
• Nguồn điện cho biến tần 6SE6430-2UD41-1FA0.

B. Các bước thực hiện kết nối:

1. Cài đặt Phần mềm STARTER: Đảm bảo bạn đã cài đặt thành công phần mềm Siemens STARTER trên máy tính. Quá trình cài đặt khá đơn giản, chỉ cần làm theo các hướng dẫn trên màn hình.

2. Kết nối Vật lý:

• Kết nối bộ chuyển đổi USB/RS232 sang RS485 vào cổng USB hoặc COM trên máy tính của bạn.
• Nối dây từ cổng RS485 của bộ chuyển đổi đến các chân truyền thông RS485 trên biến tần MM430 (thường là chân P+ và N- hoặc tương đương tại terminal X300). Tham khảo tài liệu kỹ thuật của biến tần để xác định chính xác các chân kết nối. Lưu ý đấu đúng cực P+ và N-.
• Cấp nguồn cho biến tần. Lưu ý an toàn điện khi thực hiện kết nối.

3. Khởi động Phần mềm STARTER: Mở ứng dụng STARTER trên máy tính.

4. Tạo Dự án Mới hoặc Mở Dự án Hiện có: Bạn có thể tạo một dự án mới (Project -> New) hoặc mở một dự án đã lưu trước đó.

5. Thiết lập Kết nối Trực tuyến (Go Online):

• Trong cây dự án, tìm đến mục “Accessible Nodes” hoặc “Find accessible devices/nodes”. Phần mềm sẽ quét tìm các thiết bị Siemens có thể kết nối.
• Bạn cần cấu hình giao diện kết nối (Options -> Set PG/PC Interface). Chọn giao diện tương ứng với bộ chuyển đổi của bạn (ví dụ: PC Adapter (PPI) hoặc một cổng COM ảo nếu dùng USB-RS485) và thiết lập các thông số truyền thông (baud rate, parity). Đối với MM430 qua RS485 (USS/Modbus), baud rate thường là 9600 hoặc 19200 bps, nhưng cần kiểm tra thông số P2010 (USS baud rate) hoặc các thông số Modbus tương ứng trên biến tần nếu đã thay đổi.
• Sau khi cấu hình đúng PG/PC interface, quay lại cửa sổ “Accessible Nodes” và nhấn nút “Update” hoặc “Search”. Nếu kết nối vật lý và cài đặt đúng, biến tần 6SE6430-2UD41-1FA0 sẽ xuất hiện trong danh sách.
• Chọn biến tần tìm thấy và nhấn nút “Connect” hoặc “Go Online”.

6. Tải/Đọc Cấu hình: Sau khi kết nối thành công (trạng thái Online), bạn có thể:

• Upload (Đọc từ biến tần lên PC): Chuột phải vào biểu tượng biến tần trong dự án và chọn “Load device parameters to PG/PC” để đọc toàn bộ cấu hình hiện tại từ biến tần lưu vào dự án trên máy tính. Đây là bước quan trọng để sao lưu cấu hình gốc.
• Download (Tải từ PC xuống biến tần): Sau khi chỉnh sửa thông số trong dự án trên STARTER, bạn có thể chọn “Load parameters to device” để tải cấu hình mới xuống biến tần. Cẩn trọng khi thực hiện thao tác này.

7. Kiểm tra Trạng thái: Khi đang Online, bạn có thể truy cập vào các mục như “Parameters” để xem và chỉnh sửa thông số, “Diagnostics” để xem lỗi và cảnh báo, “Control Panel” để chạy/dừng và đặt tốc độ tham chiếu cho biến tần (dùng cho mục đích thử nghiệm).

4. Bí quyết lập trình Biến tần 6SE6430-2UD41-1FA0

Bước 1: Truy cập chế độ cài đặt thông số

• Qua màn hình BOP (Basic Operator Panel) hoặc AOP (Advanced Operator Panel): Nhấn phím P để vào danh sách thông số. Sử dụng các phím mũi tên lên/xuống để di chuyển giữa các thông số (ví dụ: P0003 – Cấp truy cập). Nhấn phím P một lần nữa để xem giá trị của thông số đã chọn. Để thay đổi giá trị, đảm bảo bạn đang ở cấp truy cập phù hợp (thường là cấp 2 hoặc 3 cho các thông số quan trọng) bằng cách cài đặt P0003. Nhấn giữ phím P trong vài giây để vào chế độ chỉnh sửa, dùng mũi tên lên/xuống thay đổi giá trị, sau đó nhấn P để xác nhận lưu giá trị mới.
• Qua phần mềm STARTER: Sau khi kết nối online với biến tần như hướng dẫn ở mục 4, bạn có thể truy cập vào mục Parameter hoặc Expert List. Giao diện phần mềm cho phép xem, chỉnh sửa, tìm kiếm thông số một cách trực quan và nhanh chóng hơn nhiều so với màn hình tích hợp.

Bước 2: Thực hiện Quick Commissioning (Cài đặt nhanh)

Đây là quy trình cài đặt các thông số cơ bản nhất để biến tần có thể hoạt động. Siemens khuyến nghị thực hiện bước này đầu tiên.

Đặt P0010 = 1 (Quick Commissioning).

1. Nhập thông số động cơ: Đây là bước cực kỳ quan trọng để biến tần tính toán và điều khiển chính xác. Các thông số cần nhập bao gồm:

• P0304: Điện áp định mức động cơ (V)
• P0305: Dòng điện định mức động cơ (A)
• P0307: Công suất định mức động cơ (kW hoặc HP – kiểm tra đơn vị qua P0100)
• P0308: Hệ số công suất động cơ (Cos Phi)
• P0310: Tần số định mức động cơ (Hz)
• P0311: Tốc độ định mức động cơ (RPM)

2. Chọn ứng dụng Macro (P0096): Lựa chọn Macro phù hợp với ứng dụng (ví dụ: Macro cho bơm/quạt, Macro cho băng tải) sẽ tự động cài đặt một số thông số liên quan tối ưu cho ứng dụng đó.

3. Cài đặt giới hạn và thời gian:

• P1080: Tần số tối thiểu (Hz)
• P1082: Tần số tối đa (Hz)
• P1120: Thời gian tăng tốc (s)
• P1121: Thời gian giảm tốc (s)

4. Lựa chọn phương pháp điều khiển (P1300): Chọn chế độ phù hợp:

• P1300 = 0: V/f tuyến tính (Linear V/f)
• P1300 = 2: V/f bình phương (Quadratic V/f – cho bơm/quạt)
• P1300 = 3: V/f đa điểm (Programmable V/f)
• P1300 = 4: FCC (Flux Current Control)
• P1300 = 20: Điều khiển Vector không cảm biến (SLVC) – yêu cầu thực hiện Motor Identification sau đó.

5. Kết thúc Quick Commissioning: Đặt P0010 = 0.

6. Thực hiện Motor Identification (P1910 = 1 hoặc 3): Nếu chọn chế độ điều khiển SLVC (P1300 = 20), cần thực hiện bước này để biến tần tự động đo đạc và tối ưu hóa các thông số của động cơ. Đảm bảo động cơ đã kết nối đúng và an toàn trước khi chạy P1910. Sau khi hoàn tất, P1910 sẽ tự động về 0.

7. Lưu thông số: Đặt P0971 = 1 để lưu tất cả các thay đổi vào bộ nhớ EEPROM của biến tần.

Bước 3: Cài đặt các chức năng nâng cao (Tùy chọn)

• Cấu hình ngõ vào/ra (Digital Inputs/Outputs, Analog Inputs/Outputs): Gán chức năng cho các ngõ vào/ra vật lý (ví dụ: DI1 làm lệnh chạy/dừng, AI1 nhận tín hiệu đặt tốc độ 0-10V, Relay Output 1 báo lỗi…). Các thông số liên quan: P0700-P0748, P0771-P0781.
• Cài đặt bộ điều khiển PID (P2200 – P2294): Nếu sử dụng chức năng PID tích hợp, cần cấu hình nguồn tín hiệu phản hồi (Feedback), giá trị đặt (Setpoint), các hệ số P, I, D.
• Cài đặt truyền thông (P2000 – P2041): Cấu hình địa chỉ mạng, tốc độ truyền, giao thức (USS, Modbus RTU) nếu sử dụng giao tiếp RS485.
• Tinh chỉnh các chức năng bảo vệ: Điều chỉnh ngưỡng bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt nếu cần thiết, phù hợp với điều kiện vận hành thực tế.

Bước 4: Kiểm tra và vận hành thử

• Sau khi hoàn tất cài đặt, kiểm tra lại các kết nối.
• Chạy thử biến tần ở chế độ JOG (P1058) hoặc cấp lệnh chạy từ từ để quan sát hoạt động của động cơ.
• Sử dụng chức năng giám sát (Monitoring) trên BOP/AOP hoặc STARTER để theo dõi các giá trị thực tế như tần số ra, dòng điện, điện áp DC link, trạng thái biến tần.

5. Xử lý nhanh chóng một số lỗi thường gặp trên Biến tần 6SE6430-2UD41-1FA0
