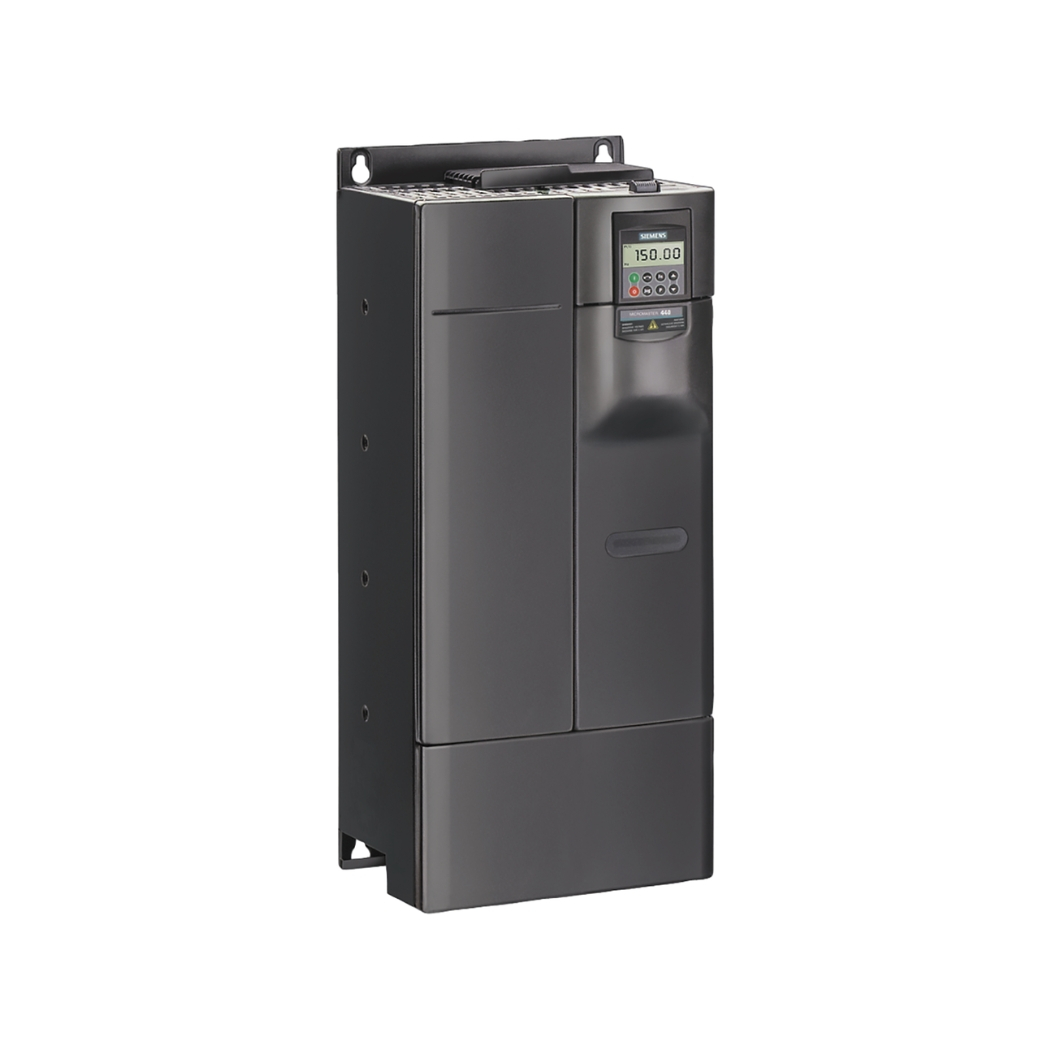

6SE6430-2UD38-8FA0 – Biến tần MM430 3P 90kW 110 HP Siemens

Download tài liệu biến tần MM430

➢ Sinamics MM430 Catalogue

6SE6430-2UD38-8FA0 MM430 3P 90kW 110 HP: Khám phá giải pháp điều khiển động cơ đỉnh cao từ Siemens, mang đến hiệu suất vượt trội và độ tin cậy tuyệt đối cho mọi ứng dụng công nghiệp đòi hỏi công suất lớn, được cung cấp uy tín bởi thanhthienphu.vn.

Hãy cùng chúng tôi khai mở tiềm năng vận hành mạnh mẽ, tiết kiệm năng lượng tối ưu và nâng tầm hệ thống sản xuất của bạn với bộ biến tần Siemens Micromaster 430 mạnh mẽ này, một thiết bị điện công nghiệp tiên tiến.

1. Khám phá cấu tạo bên trong của Biến tần Siemens 6SE6430-2UD38-8FA0

• Khối mạch lực (Power Module): Đây là trái tim của biến tần, chứa các bộ phận công suất chính như cầu chỉnh lưu (Rectifier) để biến đổi điện áp AC đầu vào thành DC, tụ điện DC link (DC Bus Capacitors) để lưu trữ năng lượng và làm phẳng điện áp DC, và khối nghịch lưu (Inverter) sử dụng các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) để biến đổi điện áp DC thành điện áp AC với tần số và biên độ mong muốn cấp cho động cơ. Đối với biến tần 90kW như 6SE6430-2UD38-8FA0, khối mạch lực được thiết kế với các IGBT chịu dòng lớn, đảm bảo khả năng hoạt động liên tục và chịu quá tải tốt.
• Khối mạch điều khiển (Control Board): Bộ não của biến tần, nơi xử lý tất cả các thuật toán điều khiển, nhận tín hiệu từ các ngõ vào (analog, digital, truyền thông), xử lý thông tin và gửi tín hiệu điều khiển đến khối mạch lực (tín hiệu PWM để đóng cắt IGBT). Bo mạch này chứa vi xử lý (microprocessor) hoặc DSP (Digital Signal Processor) mạnh mẽ, bộ nhớ lưu trữ thông số và firmware, các cổng giao tiếp và các mạch xử lý tín hiệu I/O. Sự tinh vi của mạch điều khiển quyết định đến độ chính xác, tốc độ đáp ứng và các tính năng thông minh của biến tần.
• Bộ tản nhiệt (Heatsink) và Quạt làm mát (Cooling Fan): Quá trình chuyển đổi công suất sinh ra một lượng nhiệt đáng kể, đặc biệt ở công suất lớn 90kW. Bộ tản nhiệt, thường làm bằng nhôm với thiết kế nhiều cánh, có diện tích bề mặt lớn để tối đa hóa khả năng truyền nhiệt từ các linh kiện công suất (IGBT, Diode) ra môi trường. Quạt làm mát (thường là quạt cưỡng bức) giúp tăng cường luồng không khí qua bộ tản nhiệt, đảm bảo nhiệt độ hoạt động của biến tần luôn trong giới hạn cho phép, duy trì hiệu suất và kéo dài tuổi thọ thiết bị. Thiết kế tản nhiệt hiệu quả là yếu tố then chốt cho sự ổn định của thiết bị điều khiển tốc độ động cơ 110 HP này.
• Vỏ máy và Cấp bảo vệ (Enclosure & IP Rating): Vỏ máy thường được làm từ kim loại chắc chắn hoặc nhựa công nghiệp cao cấp, bảo vệ các linh kiện bên trong khỏi bụi bẩn, ẩm và các tác động cơ học. Mã 6SE6430-2UD38-8FA0 thường có cấp bảo vệ IP20, phù hợp lắp đặt trong tủ điện hoặc môi trường khô ráo, sạch sẽ. Thiết kế vỏ máy cũng tối ưu cho việc lưu thông không khí làm mát.
• Cầu đấu nối (Terminals): Bao gồm các cầu đấu cho nguồn cấp đầu vào (L1, L2, L3), ngõ ra động cơ (U, V, W), chân nối đất (PE), các ngõ vào/ra điều khiển (Digital Input/Output, Analog Input/Output), cổng truyền thông (RS485) và các chân chức năng khác (như kết nối điện trở hãm). Các cầu đấu được thiết kế rõ ràng, chắc chắn, dễ dàng cho việc kết nối dây dẫn.
• Bàn phím vận hành (Operator Panel – Tùy chọn): Các model MM430 thường không đi kèm bàn phím gắn liền, nhưng có thể kết nối với Bàn phím cơ bản (BOP) hoặc Bàn phím cao cấp (AOP) qua cáp. BOP cho phép cài đặt các thông số cơ bản và hiển thị trạng thái, lỗi. AOP có màn hình LCD lớn hơn, hiển thị đồ họa, hỗ trợ cài đặt dễ dàng hơn và có nhiều chức năng chẩn đoán, sao lưu thông số.

2. Những tính năng chính làm nên sức mạnh của Biến tần Siemens 6SE6430-2UD38-8FA0

• Chuyên dụng cho Bơm và Quạt với Chế độ Tiết kiệm Năng lượng Tối ưu: Khác biệt lớn nhất của dòng MM430 nằm ở việc nó được thiết kế đặc biệt cho các ứng dụng có mô men tải biến đổi như bơm và quạt. Biến tần này tích hợp sẵn chế độ điều khiển V/f mô men bình phương (Quadratic V/f) và chế độ tiết kiệm năng lượng tự động (Automatic Energy Optimization). Khi tải nhẹ, biến tần tự động giảm điện áp đầu ra, giảm đáng kể tổn thất trong động cơ và biến tần, giúp tiết kiệm điện năng lên đến 60% so với các phương pháp điều khiển truyền thống (theo tài liệu của Siemens). Điều này trực tiếp giảm chi phí vận hành hàng tháng, một lợi ích cực kỳ quan trọng đối với các hệ thống hoạt động liên tục.
• Điều khiển Vector không cảm biến (Sensorless Vector Control – SLVC): Mặc dù tối ưu cho bơm/quạt, 6SE6430-2UD38-8FA0 vẫn được trang bị chế độ SLVC, cho phép điều khiển tốc độ và mô men động cơ một cách chính xác ngay cả ở tốc độ thấp mà không cần sử dụng encoder phản hồi. Điều này mang lại khả năng đáp ứng tải nhanh hơn, ổn định tốc độ tốt hơn so với điều khiển V/f thông thường, hữu ích cho một số ứng dụng đòi hỏi độ chính xác cao hơn hoặc cần mô men khởi động lớn.
• Tích hợp Bộ điều khiển PID thông minh: Biến tần có sẵn bộ điều khiển PID (Proportional-Integral-Derivative), cho phép điều khiển vòng kín các quy trình công nghiệp như duy trì áp suất nước ổn định, lưu lượng gió không đổi hoặc nhiệt độ chính xác mà không cần đến PLC bên ngoài cho các ứng dụng đơn giản. Tính năng này giúp giảm chi phí hệ thống, đơn giản hóa việc lắp đặt và lập trình. Ví dụ, trong hệ thống cấp nước tòa nhà, biến tần có thể tự điều chỉnh tốc độ bơm để giữ áp suất đường ống không đổi bất kể nhu cầu sử dụng nước thay đổi.
• Chức năng Điều khiển Đa Bơm (Multi-Pump Control): Một tính năng cực kỳ giá trị cho các hệ thống cấp nước hoặc xử lý nước thải. Biến tần MM430 có thể điều khiển một hệ thống gồm nhiều bơm (một bơm chính điều khiển bằng biến tần và các bơm phụ đóng cắt trực tiếp qua contactor). Biến tần sẽ tự động khởi động/dừng các bơm phụ dựa trên nhu cầu thực tế và luân phiên hoạt động giữa các bơm để cân bằng thời gian chạy, kéo dài tuổi thọ của hệ thống bơm.
• Khả năng Vượt qua Sụt áp Ngắn hạn (Kinetic Buffering – Vdc_max controller): Biến tần có thể duy trì hoạt động trong một khoảng thời gian ngắn khi xảy ra sụt áp nguồn nhờ vào việc sử dụng năng lượng quán tính của tải (động năng). Tính năng này giúp tránh dừng máy không cần thiết trong trường hợp lưới điện chập chờn, đảm bảo tính liên tục của sản xuất.
• Chế độ Khởi động Bắt tốc (Flying Restart): Khi khởi động lại sau khi mất nguồn hoặc dừng khẩn cấp, nếu động cơ vẫn đang quay theo quán tính, biến tần có khả năng dò tìm tốc độ hiện tại của động cơ và khởi động mềm từ tốc độ đó, tránh sốc cơ khí và dòng khởi động lớn.
• Bảo vệ Toàn diện cho Biến tần và Động cơ: Inverter Siemens MM430 90kW tích hợp đầy đủ các chức năng bảo vệ quan trọng như: bảo vệ quá dòng (F0001), quá áp (F0002), thấp áp (F0003), quá nhiệt biến tần (F0004), quá nhiệt động cơ (qua cảm biến PTC/KTY hoặc tính toán I2t – F0011), chạm đất (F0030), mất pha đầu vào/đầu ra, quá tải (F0022)… Giúp bảo vệ an toàn cho thiết bị và hệ thống, giảm thiểu rủi ro hư hỏng và chi phí sửa chữa.
• Giao tiếp Linh hoạt: Tích hợp sẵn cổng RS485 hỗ trợ giao thức USS của Siemens, dễ dàng kết nối với PLC S7-200/S7-1200 hoặc HMI. Đồng thời, có thể mở rộng kết nối với các mạng truyền thông công nghiệp phổ biến như Profibus DP, DeviceNet, CANopen thông qua các module tùy chọn, cho phép tích hợp sâu vào các hệ thống tự động hóa phức tạp.

3. Hướng dẫn chi tiết kết nối Biến tần Siemens 6SE6430-2UD38-8FA0 với Phần mềm STARTER

Bước 1: Chuẩn bị Phần cứng và Phần mềm:

• Phần mềm: Tải và cài đặt phần mềm Siemens STARTER từ trang web hỗ trợ của Siemens Industry Online Support (SIOS). Đây là công cụ toàn diện để cấu hình và vận hành các dòng biến tần Siemens, bao gồm cả Micromaster. Đảm bảo bạn cài đặt phiên bản phù hợp với hệ điều hành máy tính của mình.
• Cáp kết nối: Bạn cần một bộ chuyển đổi USB sang RS485 (USB-to-RS485 adapter) đáng tin cậy. Siemens cung cấp cáp chuyên dụng, nhưng nhiều bộ chuyển đổi từ các hãng khác cũng tương thích. Kết nối này sẽ liên kết cổng USB của máy tính với cổng RS485 trên biến tần 6SE6430-2UD38-8FA0 (thường là chân 12 và 13 trên cầu đấu X300).
• Biến tần: Đảm bảo biến tần đã được cấp nguồn điều khiển (control power). Không nhất thiết phải cấp nguồn động lực (main power) cho việc cấu hình.

Bước 2: Kết nối Vật lý:

• Kết nối cáp chuyển đổi USB-to-RS485 vào cổng USB của máy tính. Máy tính sẽ nhận diện và cài đặt driver cho bộ chuyển đổi (nếu cần). Ghi lại số cổng COM ảo được tạo ra (ví dụ: COM3, COM4).
• Kết nối đầu RS485 của bộ chuyển đổi vào các chân giao tiếp RS485 trên biến tần MM430. Theo tài liệu của MM430, thông thường chân Data+ (P+) là chân 13 và Data- (N-) là chân 12 trên terminal X300. Đảm bảo đấu nối đúng cực.

Bước 3: Cấu hình Giao tiếp trong STARTER:

• Mở phần mềm STARTER.
• Tạo một dự án mới (Project) hoặc mở dự án hiện có.
• Trong cửa sổ Project Navigator, click chuột phải và chọn “Insert Single Drive Unit”.
• Chọn dòng biến tần “MICROMASTER 430” từ danh sách. Phần mềm có thể yêu cầu cài đặt gói hỗ trợ (SSP – Support Package) nếu chưa có.
• Chọn phiên bản firmware phù hợp với biến tần của bạn (thông tin này có thể xem trên nhãn biến tần hoặc đọc từ thông số r0018).
• Cấu hình giao diện kết nối: Chọn “Accessible Nodes” hoặc “Communication Settings”. Chọn giao diện là cổng COM ảo đã được tạo ở Bước 2 (ví dụ: COM3). Đặt các thông số giao tiếp (baud rate, parity…) trùng khớp với cài đặt trên biến tần (thông số P2010 – Baud rate, P2014 – Protocol…). Mặc định, MM430 thường sử dụng giao thức USS với địa chỉ 0, baud rate 9600 bps.
• Nhấn nút “Update Accessible Nodes” hoặc tương tự để phần mềm quét tìm biến tần trên mạng.

Bước 4: Kết nối và Làm việc với Biến tần (Go Online):

• Nếu cấu hình đúng, biến tần 6SE6430-2UD38-8FA0 sẽ xuất hiện trong danh sách “Accessible Nodes”.
• Chọn biến tần và nhấn nút “Connect” hoặc “Go Online”. Biểu tượng kết nối sẽ chuyển sang màu xanh lá cây hoặc cam.
• Giờ đây, bạn có thể truy cập vào tất cả các thông số (Parameters) của biến tần, sắp xếp theo danh sách hoặc theo chức năng (Function View). Bạn có thể đọc, ghi, so sánh thông số, thực hiện sao lưu (Upload to PG) và phục hồi (Download to device).
• Sử dụng các công cụ chẩn đoán (Diagnostics), theo dõi thời gian thực (Trace), và chức năng điều khiển (Control Panel) để vận hành thử và giám sát hoạt động của biến tần.

4. Hướng dẫn lập trình cơ bản cho Biến tần Siemens 6SE6430-2UD38-8FA0

Bước 1: Truy cập Chế độ Cài đặt:

• Sử dụng BOP/AOP (Màn hình rời): Nhấn phím mũi tên lên/xuống để di chuyển qua các thông số. Nhấn phím P để vào chế độ thay đổi giá trị thông số. Nhấn Fn kết hợp với mũi tên lên/xuống để chuyển đổi giữa các cấp truy cập thông số (Level 1: Cơ bản, Level 2: Mở rộng, Level 3: Chuyên gia, Level 4: Service – Cần mật khẩu). Để cài đặt hầu hết các thông số vận hành, bạn cần ở Level 2 hoặc 3 (thường truy cập bằng cách cài đặt P0003 = 2 hoặc 3).
• Sử dụng Phần mềm STARTER: Sau khi kết nối online (như Hướng dẫn 4), truy cập vào mục “Parameters” trong cây dự án. Bạn có thể xem và thay đổi giá trị trực tiếp trong bảng thông số hoặc sử dụng giao diện đồ họa Function View.

Bước 2: Cài đặt Thông số Động cơ (Motor Data – Quan trọng):

• Đây là bước bắt buộc và cực kỳ quan trọng để biến tần điều khiển động cơ chính xác và hiệu quả, đặc biệt với chế độ Vector Control.
• P0100: Lựa chọn tiêu chuẩn động cơ (Châu Âu/Mỹ) và đơn vị công suất (kW/HP). Chọn 0 (Châu Âu, kW) hoặc 1 (Mỹ, HP). Cho 90kW, chọn 0.
• P0304: Điện áp định mức của động cơ (V). Nhập giá trị ghi trên nhãn động cơ (thường là 380V hoặc 400V).
• P0305: Dòng điện định mức của động cơ (A). Nhập giá trị ghi trên nhãn động cơ.
• P0307: Công suất định mức của động cơ (kW hoặc HP, tùy P0100). Nhập 90 (nếu P0100=0).
• P0310: Tần số định mức của động cơ (Hz). Nhập giá trị ghi trên nhãn (thường là 50Hz hoặc 60Hz).
• P0311: Tốc độ định mức của động cơ (RPM). Nhập giá trị ghi trên nhãn động cơ.
• P1910: Kích hoạt chế độ nhận dạng động cơ (Motor Identification – Motor ID). Nên thực hiện Motor ID (chọn giá trị 1 hoặc 3) sau khi nhập đủ thông số động cơ để biến tần tự động đo đạc và tối ưu các thông số điều khiển. Quá trình này cần cấp nguồn động lực và động cơ có thể quay nhẹ hoặc phát ra tiếng ồn. Luôn đảm bảo an toàn trước khi thực hiện Motor ID.

Bước 3: Cài đặt Thông số Vận hành Cơ bản:

• P0010: Khởi tạo nhanh (Quick Commissioning). Đặt P0010 = 1 để bắt đầu quá trình cài đặt nhanh theo hướng dẫn của biến tần (nếu dùng BOP/AOP). Hoặc P0010 = 30 để reset về cài đặt gốc nhà máy, sau đó P0970 = 1 để thực hiện reset.
• P0700: Lựa chọn nguồn lệnh điều khiển (Start/Stop, Đảo chiều). Ví dụ: 1 (BOP/AOP), 2 (Terminal – ngõ vào Digital), 5 (Truyền thông Fieldbus).
• P1000: Lựa chọn nguồn đặt tần số (Setpoint). Ví dụ: 1 (BOP/AOP), 2 (Ngõ vào Analog), 5 (Truyền thông Fieldbus).
• P1120: Thời gian tăng tốc (Acceleration Time – giây). Thời gian để biến tần tăng tốc từ 0Hz lên tần số tối đa (P1082).
• P1121: Thời gian giảm tốc (Deceleration Time – giây). Thời gian để biến tần giảm tốc từ tần số tối đa về 0Hz. Đối với bơm quạt, có thể đặt thời gian này dài hơn để tránh sốc nước hoặc áp suất ngược.
• P1080: Tần số tối thiểu (Minimum Frequency – Hz).
• P1082: Tần số tối đa (Maximum Frequency – Hz).
• P1300: Lựa chọn chế độ điều khiển. Mặc định thường là 0 (V/f tuyến tính). Cho bơm quạt, nên chọn 2 (V/f bình phương) hoặc 3 (FCC) để tiết kiệm năng lượng. Nếu cần đáp ứng mô-men tốt hơn, chọn 20 (SLVC).

Bước 4: Cài đặt Nâng cao cho Bơm/Quạt (Tùy chọn):

• P2200: Kích hoạt bộ điều khiển PID tích hợp (chọn 1).
• P2253: Lựa chọn nguồn tín hiệu phản hồi PID (Feedback source). Ví dụ: Ngõ vào Analog 1.
• P2264: Lựa chọn nguồn đặt giá trị PID (Setpoint source). Ví dụ: Ngõ vào Analog 2 hoặc giá trị cố định.
• P2280, P2285, P2274: Các hệ số khuếch đại P, I, D của bộ điều khiển PID. Cần tinh chỉnh (tuning) để đạt đáp ứng mong muốn.
• P1110: Kích hoạt chế độ ngủ (Hibernation – chọn 1). Cần cài đặt thêm các ngưỡng tần số/phản hồi để kích hoạt ngủ/thức.
• P1130/P1131: Cài đặt dải tần số bỏ qua (Skip frequency).

Bước 5: Lưu Thông số:

• Sau khi hoàn tất cài đặt, rất quan trọng phải lưu các thay đổi vào bộ nhớ non-volatile (EEPROM) của biến tần.
• Sử dụng BOP/AOP: Đặt thông số P0971 = 1. Đợi màn hình hiển thị P---- rồi trở về bình thường.
• Sử dụng STARTER: Click chuột phải vào biến tần trong cây dự án và chọn “Copy RAM to ROM” hoặc biểu tượng tương tự.

5. Hướng dẫn khắc phục một số lỗi thường gặp trên Biến tần Siemens 6SE6430-2UD38-8FA0

6. Liên hệ Thanh Thien Phu để nhận tư vấn chuyên sâu về Biến tần 6SE6430-2UD38-8FA0

Qua những phân tích chi tiết về thông số kỹ thuật, cấu tạo, tính năng vượt trội cùng hướng dẫn cài đặt và xử lý sự cố cơ bản, chắc hẳn các anh đã có cái nhìn sâu sắc hơn về sức mạnh và tiềm năng mà biến tần Siemens 6SE6430-2UD38-8FA0 MM430 3P 90kW 110 HP mang lại.

Đây không chỉ là một thiết bị điều khiển động cơ công suất lớn, mà còn là một giải pháp thông minh giúp tối ưu hóa năng lượng, nâng cao độ ổn định và gia tăng hiệu quả sản xuất cho hệ thống của bạn, đặc biệt trong các ứng dụng bơm, quạt và HVAC.

Thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện công nghiệp và giải pháp tự động hóa hàng đầu tại Việt Nam. Chúng tôi không chỉ mang đến sản phẩm 6SE6430-2UD38-8FA0 chính hãng Siemens với mức giá cạnh tranh, mà còn đồng hành cùng quý khách hàng trong suốt quá trình lựa chọn, triển khai và vận hành.

• Tư vấn chuyên sâu: Lắng nghe nhu cầu cụ thể của hệ thống, phân tích điều kiện vận hành và đưa ra lời khuyên chính xác nhất về việc lựa chọn mã hàng, công suất và các phụ kiện đi kèm phù hợp với biến tần Siemens MM430 90kW.
• Hỗ trợ kỹ thuật: Giải đáp mọi thắc mắc về lắp đặt, cài đặt thông số, tích hợp biến tần vào hệ thống điều khiển hiện có (PLC, HMI, SCADA).
• Cung cấp tài liệu: Cung cấp đầy đủ catalogue, manual kỹ thuật, hướng dẫn sử dụng tiếng Việt (nếu có) và các tài liệu liên quan.
• Dịch vụ hậu mãi chu đáo: Cam kết bảo hành chính hãng, hỗ trợ xử lý sự cố nhanh chóng, cung cấp linh kiện thay thế khi cần thiết.
• Giải pháp toàn diện: Không chỉ dừng lại ở biến tần, chúng tôi còn cung cấp các thiết bị khác trong hệ sinh thái Siemens (PLC, HMI, động cơ…) và các giải pháp tự động hóa trọn gói, giúp tối ưu hóa toàn bộ dây chuyền sản xuất của bạn.

Nhấc máy gọi ngay hotline 08.12.77.88.99 để gặp trực tiếp các chuyên gia kỹ thuật của thanhthienphu.vn. Chúng tôi luôn sẵn lòng lắng nghe và tư vấn miễn phí giải pháp tối ưu nhất cho bạn. Hoặc ghé thăm văn phòng của chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trao đổi trực tiếp và tham khảo sản phẩm.

Truy cập website thanhthienphu.vn để tìm hiểu thêm thông tin chi tiết về sản phẩm, các giải pháp tự động hóa khác và gửi yêu cầu báo giá trực tuyến.

Thanh Thien Phu – Đối tác tin cậy cho mọi giải pháp điện công nghiệp và tự động hóa của bạn.
