6SE6400-0BP00-0AA1 Màn hình BOP MM420, một giải pháp giao diện vận hành cơ bản không thể thiếu cho dòng biến tần MicroMaster 420 của Siemens, đang mở ra một chương mới cho việc điều khiển và giám sát động cơ một cách trực quan và hiệu quả tại thanhthienphu.vn.
Với thiết bị hiển thị BOP này, các kỹ sư và kỹ thuật viên tài năng sẽ dễ dàng làm chủ công nghệ, tối ưu hóa quy trình sản xuất, nâng cao năng suất và đảm bảo sự vận hành ổn định, bền bỉ cho toàn bộ hệ thống, thay thế những phương thức cài đặt phức tạp trước đây bằng một giao diện thân thiện, dễ tiếp cận, góp phần vào sự phát triển bền vững của doanh nghiệp, đặc biệt trong việc quản lý thông số và chẩn đoán lỗi, cùng nhiều thiết bị giao tiếp BOP khác.

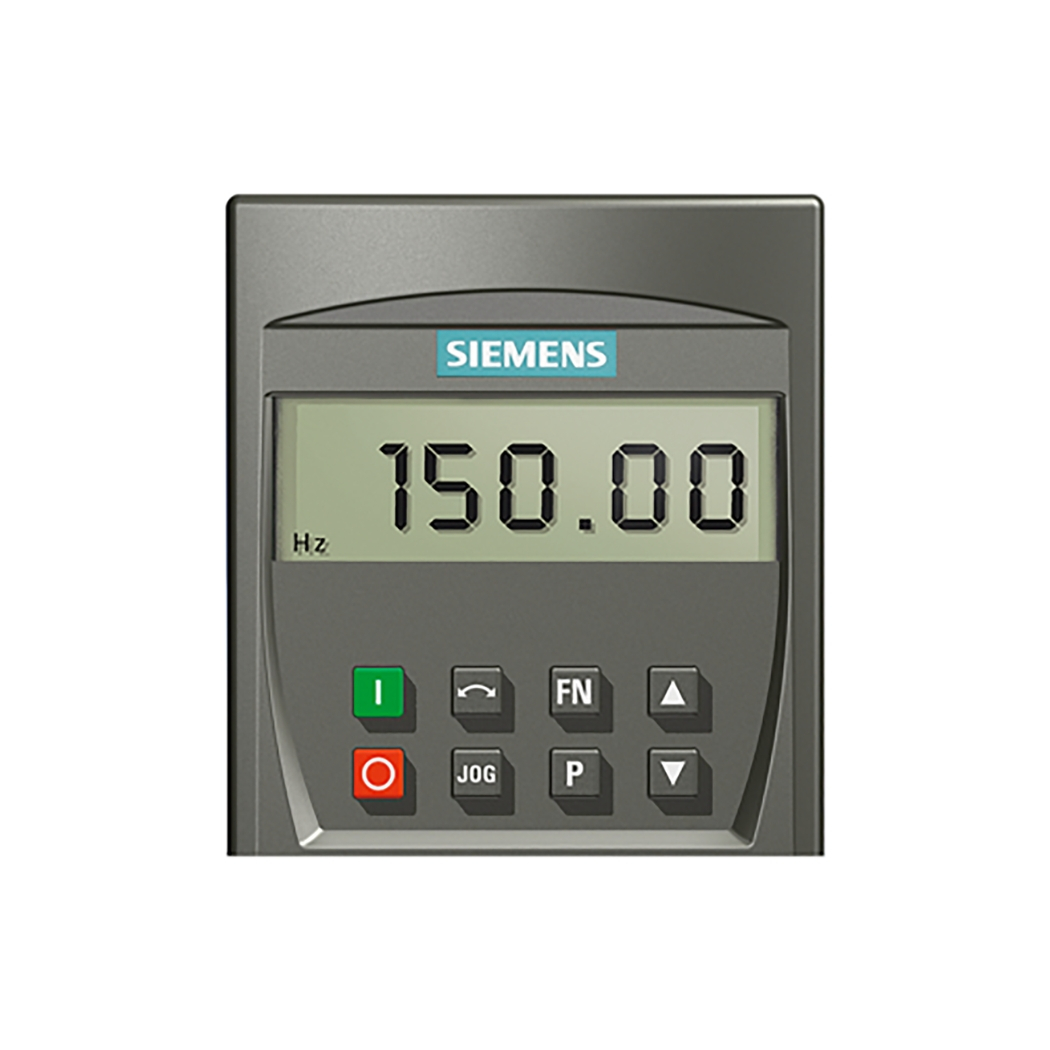

1. Khám Phá Cấu Tạo Tinh Xảo Của Màn Hình BOP 6SE6400-0BP00-0AA1
- Mặt Trước Trực Quan: Cửa Sổ Tương Tác Đầy Cảm Hứng Với Module Hiển Thị BOP Mặt trước của Màn hình BOP 6SE6400-0BP00-0AA1 là nơi diễn ra toàn bộ sự tương tác giữa người vận hành và biến tần MicroMaster 420. Nổi bật nhất chính là màn hình LCD 5 chữ số, được trang bị đèn nền, đảm bảo khả năng quan sát rõ ràng các thông số, mã lỗi ngay cả trong điều kiện ánh sáng yếu – một yếu tố quan trọng trong môi trường nhà xưởng, nhà máy. Bên dưới màn hình là hệ thống 6 phím chức năng chuyên dụng: phím RUN màu xanh lá cây để khởi động động cơ, phím STOP/RESET màu đỏ để dừng hoặc đặt lại lỗi, phím REVERSE cho phép đảo chiều quay, phím JOG để vận hành nhấp, phím P (Program) để truy cập và thoát khỏi chế độ cài đặt thông số, và phím Fn (Function) linh hoạt cho các chức năng đặc biệt. Hai phím mũi tên lên/xuống tiện lợi giúp người dùng dễ dàng điều hướng qua các menu và thay đổi giá trị thông số. Sự bố trí khoa học này, theo nghiên cứu về Human-Machine Interface (HMI) của Hiệp hội Kỹ sư Điện và Điện tử (IEEE), giúp giảm thiểu thời gian làm quen và thao tác, tăng cường hiệu quả công việc cho các kỹ sư điện.
- Phần Vỏ Bảo Vệ Chắc Chắn: Lá Chắn An Toàn Cho Mọi Điều Kiện Công Nghiệp Với Giao Diện BOP 6SE6400-0BP00-0AA1 Toàn bộ linh kiện điện tử tinh vi bên trong Màn hình BOP 6SE6400-0BP00-0AA1 được bao bọc bởi một lớp vỏ nhựa công nghiệp cao cấp. Loại vật liệu này không chỉ mang lại sự nhẹ nhàng cho thiết bị mà còn có khả năng chống va đập ở mức độ nhất định, chịu được nhiệt độ và độ ẩm thường thấy trong các tủ điện điều khiển tại nhà máy sản xuất cơ khí, chế tạo máy hay các công trình xây dựng. Thiết kế vỏ đảm bảo khi lắp đặt đúng cách vào biến tần MM420, cụm giao diện sẽ đạt cấp độ bảo vệ IP20, ngăn chặn sự xâm nhập của các vật thể rắn có đường kính lớn hơn 12.5mm. Điều này cực kỳ quan trọng để bảo vệ các mạch điện tử nhạy cảm khỏi bụi bẩn và các tác động cơ học không mong muốn, kéo dài tuổi thọ của bảng điều khiển vận hành cơ bản MM420 và duy trì sự ổn định cho toàn hệ thống, đáp ứng các tiêu chuẩn an toàn trong môi trường công nghiệp được đề cập trong các tài liệu của Ủy ban Kỹ thuật Điện Quốc tế (IEC).
- Cổng Kết Nối Chuẩn Xác: Cầu Nối Dữ Liệu Thông Suốt Với Biến Tần Thông Qua Phụ Kiện Biến Tần Siemens Mặt sau của Màn hình BOP 6SE6400-0BP00-0AA1 là nơi chứa cổng kết nối chuyên dụng, được thiết kế để cắm trực tiếp và chắc chắn vào khe cắm tương ứng trên mặt trước của biến tần MicroMaster 420. Cổng kết nối này không chỉ truyền tải dữ liệu hiển thị và lệnh điều khiển mà còn cung cấp nguồn điện cho màn hình BOP hoạt động, loại bỏ sự cần thiết của dây dẫn nguồn riêng biệt, giúp không gian tủ điện gọn gàng hơn. Các chân cắm được mạ kim loại chất lượng cao, đảm bảo tiếp xúc điện tốt, truyền tín hiệu ổn định và giảm thiểu nguy cơ nhiễu điện từ, vốn là một vấn đề thường gặp trong môi trường công nghiệp nhiều thiết bị điện tử. Theo Siemens, thiết kế plug-and-play này giúp việc lắp đặt và tháo gỡ màn hình trở nên vô cùng nhanh chóng và thuận tiện, cho phép các kỹ thuật viên điện có thể dễ dàng thay thế hoặc sử dụng một màn hình BOP cho nhiều biến tần khác nhau để cài đặt hoặc chẩn đoán.
2. Những Tính Năng Vàng Của Màn Hình Vận Hành Cơ Bản 6SE6400-0BP00-0AA1
- Giao Diện Hiển Thị Trực Quan và Dễ Đọc: Nắm Bắt Thông Tin Chỉ Trong Nháy Mắt Với Bảng Điều Khiển BOP Màn hình BOP 6SE6400-0BP00-0AA1 sở hữu màn hình LCD 5 chữ số có đèn nền, cho phép hiển thị rõ ràng các mã thông số (ví dụ P0003 – cấp độ truy cập, P1000 – lựa chọn điểm đặt tần số), giá trị cài đặt, tần số hoạt động, dòng điện, điện áp và các mã lỗi (ví dụ F0001 – quá dòng, F0002 – quá áp). Độ tương phản tốt cùng đèn nền giúp kỹ sư điện, kỹ thuật viên dễ dàng đọc thông tin ngay cả trong điều kiện ánh sáng hạn chế của nhà xưởng hay bên trong tủ điện. Sự trực quan này giúp giảm thiểu sai sót khi đọc và nhập liệu, đồng thời tăng tốc quá trình giám sát và điều chỉnh biến tần MM420. Việc nắm bắt nhanh chóng trạng thái hoạt động của động cơ qua màn hình vận hành biến tần này là một lợi thế lớn, giúp đưa ra quyết định kịp thời.
- Bàn Phím Điều Khiển Thân Thiện: Tùy Chỉnh Thông Số Nhanh Chóng, Chính Xác Trên Giao Diện Người Máy MM420 Với hệ thống 6 phím chức năng chuyên dụng và 2 phím điều hướng, việc thao tác trên Màn hình BOP 6SE6400-0BP00-0AA1 trở nên vô cùng đơn giản. Các phím như P (Program) cho phép truy cập nhanh vào danh sách thông số, phím Fn (Function) kết hợp với các phím khác mở ra các chức năng tiện ích. Các kỹ sư có thể dễ dàng di chuyển giữa các thông số, thay đổi giá trị và lưu lại cài đặt chỉ bằng vài thao tác. Ví dụ, để thay đổi tần số tối đa (P1082), người dùng chỉ cần nhấn P, dùng phím mũi tên tìm đến P1082, nhấn P lần nữa để chỉnh sửa, dùng mũi tên thay đổi giá trị rồi nhấn P để lưu. Quá trình này nhanh hơn nhiều so với việc phải kết nối máy tính và sử dụng phần mềm chuyên dụng cho những thay đổi cơ bản.
- Sao Chép Bộ Thông Số Vượt Trội: Nhân Bản Cài Đặt, Tiết Kiệm Thời Gian Vàng Bạc Với Phụ Kiện Biến Tần Siemens Một trong những tính năng đắt giá nhất của Màn hình BOP 6SE6400-0BP00-0AA1 là khả năng sao chép toàn bộ bộ thông số từ một biến tần MicroMaster 420 sang một hoặc nhiều biến tần khác cùng loại. Điều này cực kỳ hữu ích khi cần cài đặt hàng loạt biến tần cho các ứng dụng tương tự, ví dụ trong một dây chuyền sản xuất có nhiều động cơ giống hệt nhau. Thay vì phải cài đặt thủ công từng thông số cho từng biến tần, kỹ thuật viên chỉ cần cài đặt chuẩn cho một biến tần, sau đó dùng màn hình BOP để “upload” bộ thông số này lên màn hình, rồi “download” xuống các biến tần còn lại. Theo Siemens, tính năng này có thể tiết kiệm đến 70% thời gian cài đặt cho các dự án lớn.
- Chẩn Đoán Lỗi Thông Minh: Phát Hiện Sớm, Khắc Phục Nhanh, Giảm Thiểu Gián Đoạn Khi Sử Dụng Thiết Bị Giao Tiếp BOP MM420 Khi biến tần MM420 gặp sự cố, Màn hình BOP 6SE6400-0BP00-0AA1 sẽ ngay lập tức hiển thị mã lỗi tương ứng (ví dụ, F0004 báo lỗi quá nhiệt biến tần, F0011 báo lỗi quá nhiệt động cơ). Kèm theo đó, tài liệu hướng dẫn sử dụng của MicroMaster 420 cung cấp bảng tra chi tiết nguyên nhân và cách khắc phục cho từng mã lỗi. Điều này giúp các kỹ sư điện và kỹ thuật viên bảo trì nhanh chóng xác định vấn đề và đưa ra giải pháp sửa chữa, giảm thiểu thời gian dừng máy, đảm bảo tiến độ sản xuất. Việc chẩn đoán lỗi trực tiếp trên màn hình giúp tiết kiệm chi phí gọi chuyên gia bên ngoài cho những sự cố đơn giản.
- Thiết Kế Nhỏ Gọn, Lắp Đặt Dễ Dàng: Tối Ưu Không Gian, Linh Hoạt Ứng Dụng Với Module Hiển Thị BOP Cho MicroMaster 420 Màn hình BOP 6SE6400-0BP00-0AA1 có kích thước rất nhỏ gọn, dễ dàng gắn trực tiếp lên mặt trước của biến tần MicroMaster 420 mà không chiếm thêm không gian quý giá trong tủ điện. Việc lắp đặt và tháo gỡ cũng vô cùng đơn giản theo cơ chế cắm-rút (plug-and-play), không cần dụng cụ đặc biệt hay đấu nối dây phức tạp. Điều này cho phép một màn hình BOP có thể được sử dụng linh hoạt để cài đặt hoặc kiểm tra cho nhiều biến tần khác nhau trong nhà máy, giúp tối ưu hóa chi phí đầu tư ban đầu cho các doanh nghiệp, đặc biệt là các doanh nghiệp nhỏ và vừa. Sự linh hoạt này cũng được đánh giá cao trong các công tác bảo trì, sửa chữa thiết bị điện.
3. Hướng Dẫn Kết Nối Màn Hình Hiển Thị BOP 6SE6400-0BP00-0AA1 Với Biến Tần MicroMaster 420
- Bước 1: Chuẩn Bị Kỹ Lưỡng – Nền Tảng An Toàn và Chính Xác Trước khi tiến hành bất kỳ thao tác nào, hãy đảm bảo bạn có trong tay Màn hình BOP 6SE6400-0BP00-0AA1 chính hãng từ thanhthienphu.vn và biến tần MicroMaster 420 cần kết nối. Đọc kỹ tài liệu hướng dẫn sử dụng đi kèm với cả hai thiết bị. Chuẩn bị không gian làm việc sạch sẽ, đủ ánh sáng và các dụng cụ bảo hộ cá nhân nếu cần thiết, như găng tay cách điện (dù việc kết nối này thường không yêu cầu). An toàn là trên hết.
- Bước 2: Ngắt Nguồn Điện Biến Tần – Ưu Tiên Hàng Đầu Cho An Toàn Đây là bước cực kỳ quan trọng. Hãy đảm bảo rằng nguồn điện cấp cho biến tần MicroMaster 420 đã được ngắt hoàn toàn. Kiểm tra lại bằng đồng hồ đo điện hoặc đèn báo trên biến tần (nếu có). Chờ ít nhất 5 phút sau khi ngắt điện để các tụ điện bên trong biến tần xả hết năng lượng tích trữ. Theo tiêu chuẩn an toàn điện IEC 60364, việc này giúp phòng tránh nguy cơ điện giật và hư hỏng thiết bị.
- Bước 3: Tháo Nắp Che Mặt Trước Biến Tần (Nếu Có) – Tiếp Cận Cổng Kết Nối Một số model biến tần MicroMaster 420 có thể có một nắp che bảo vệ ở vị trí khe cắm màn hình BOP. Nhẹ nhàng tháo nắp che này ra. Khe cắm cho màn hình BOP thường nằm ở vị trí trung tâm phía trên của mặt trước biến tần, rất dễ nhận biết. Quan sát kỹ khe cắm để xác định đúng chiều lắp đặt.
- Bước 4: Kết Nối Màn Hình BOP – Liên Kết Vững Chắc Cầm Màn hình BOP 6SE6400-0BP00-0AA1, căn chỉnh đúng chiều với khe cắm trên biến tần MM420. Mặt có màn hình hiển thị và các phím bấm sẽ hướng ra ngoài. Nhẹ nhàng đẩy màn hình BOP vào khe cắm cho đến khi bạn cảm thấy nó đã vào khớp hoàn toàn và chắc chắn. Không cần dùng lực quá mạnh. Thiết kế của Siemens đảm bảo kết nối vừa khít và an toàn.
- Bước 5: Cấp Lại Nguồn Cho Biến Tần – Khởi Động Hệ Thống Sau khi đã chắc chắn màn hình BOP được kết nối đúng cách, hãy cấp lại nguồn điện cho biến tần MicroMaster 420. Quan sát màn hình BOP. Nếu kết nối thành công, màn hình sẽ sáng lên và hiển thị các thông tin mặc định hoặc trạng thái hiện tại của biến tần.
- Bước 6: Kiểm Tra Hoạt Động – Đảm Bảo Kết Nối Thành Công Thử nhấn các phím chức năng trên màn hình BOP (ví dụ phím P để vào menu thông số, hoặc các phím mũi tên) để kiểm tra xem màn hình có phản hồi và biến tần có nhận lệnh hay không. Nếu mọi thứ hoạt động trơn tru, xin chúc mừng, bạn đã kết nối thành công Màn hình BOP 6SE6400-0BP00-0AA1 và sẵn sàng để thực hiện cài đặt thông số biến tần hoặc giám sát vận hành. Nếu có sự cố 6SE6400-0BP00-0AA1 không hiển thị, hãy kiểm tra lại các bước trên hoặc tham khảo mục khắc phục sự cố.
4. Giải Mã Các Sự Cố Thường Gặp Với Màn Hình BOP 6SE6400-0BP00-0AA1 Và Biến Tần MM420
| Sự Cố Thường Gặp |
Nguyên Nhân Có Thể |
Giải Pháp Khắc Phục Đề Xuất Từ Thanhthienphu.vn |
| 1. Màn hình BOP không sáng / không hiển thị |
– Màn hình BOP chưa được cắm chắc chắn vào biến tần.
– Biến tần MM420 chưa được cấp nguồn hoặc nguồn không ổn định.
– Màn hình BOP bị lỗi.
– Khe cắm trên biến tần bị bẩn hoặc hỏng. |
– Kiểm tra lại kết nối giữa màn hình BOP và biến tần, đảm bảo cắm chặt.
– Kiểm tra nguồn cấp cho biến tần MM420.
– Thử màn hình BOP với một biến tần MM420 khác đang hoạt động tốt (nếu có) để xác định lỗi do BOP hay biến tần.
– Vệ sinh nhẹ nhàng khe cắm trên biến tần bằng khí nén khô hoặc cọ mềm. Nếu nghi ngờ hỏng, liên hệ thanhthienphu.vn. |
| 2. Màn hình BOP hiển thị ký tự lạ / lỗi font |
– Nhiễu điện từ mạnh từ môi trường xung quanh.
– Kết nối lỏng lẻo hoặc tiếp xúc kém.
– Lỗi phần mềm tạm thời của BOP hoặc biến tần. |
– Kiểm tra việc nối đất và che chắn của tủ điện.
– Đảm bảo màn hình BOP được cắm chắc chắn.
– Thử tắt nguồn biến tần, đợi vài phút rồi bật lại. Tháo BOP ra cắm lại.
– Nếu tình trạng kéo dài, có thể BOP cần được kiểm tra chuyên sâu. |
| 3. Không thể thay đổi thông số trên BOP |
– Biến tần đang ở chế độ RUN (P0010 > 0).
– Cấp độ truy cập thông số (P0003) không đủ quyền.
– Thông số đó bị khóa bởi một thông số khác (ví dụ: thông số chỉ đọc).
– Phím bấm trên BOP bị kẹt hoặc hỏng. |
– Dừng biến tần (Stop) trước khi thay đổi thông số.
– Kiểm tra và cài đặt P0003 lên cấp độ phù hợp (thường là 2 hoặc 3).
– Tham khảo tài liệu hướng dẫn sử dụng MM420 để biết mối quan hệ giữa các thông số.
– Kiểm tra các phím bấm, nếu kẹt thử làm sạch. Nếu hỏng, cần thay thế BOP. |
| 4. Màn hình BOP báo lỗi (ví dụ: F0001, F0002, A0501…) |
– Biến tần MM420 phát hiện sự cố trong hệ thống (quá dòng, quá áp, quá nhiệt, lỗi động cơ, mất pha…). |
– Ghi lại mã lỗi hiển thị trên màn hình BOP.
– Tra cứu mã lỗi đó trong sách hướng dẫn sử dụng MicroMaster 420 để biết nguyên nhân cụ thể và cách khắc phục chi tiết.
– Ví dụ: F0001 (Quá dòng) – kiểm tra động cơ, dây dẫn, thông số P0640 (dòng giới hạn). F0002 (Quá áp) – kiểm tra điện áp lưới, thời gian giảm tốc P1121, điện trở xả (nếu có).
– Liên hệ thanhthienphu.vn để được hỗ trợ nếu không tự xử lý được. |
| 5. Không thể sao chép thông số (Upload/Download) |
– Biến tần đang chạy (P0010 > 0).
– Bộ nhớ của BOP đã đầy hoặc bị lỗi.
– Phiên bản firmware của BOP và biến tần không tương thích hoàn toàn (hiếm gặp).
– Thao tác sao chép không đúng quy trình. |
– Đảm bảo biến tần ở trạng thái sẵn sàng (Ready) trước khi sao chép.
– Thử reset BOP (nếu có chức năng) hoặc thử với một BOP khác.
– Kiểm tra lại các bước thực hiện sao chép thông số theo hướng dẫn ở mục 5.4.
– Đảm bảo loại biến tần nguồn và đích là tương thích cho việc sao chép. |
| 6. Màn hình hiển thị “—-” hoặc giá trị không ổn định |
– Đang trong quá trình tính toán hoặc truy cập dữ liệu.
– Lỗi cảm biến hoặc dây tín hiệu nếu giá trị là của một đại lượng đo lường (ví dụ nhiệt độ, áp suất nếu có phản hồi về biến tần). |
– Chờ một vài giây để màn hình cập nhật.
– Nếu giá trị của một thông số đo lường không ổn định, kiểm tra cảm biến và đường truyền tín hiệu tương ứng.
– Nếu tất cả các giá trị đều nhấp nháy hoặc hiển thị “—-“, có thể có lỗi giao tiếp nội bộ. Thử khởi động lại. |
5. Thanh Thiên Phú Đồng Hành Cùng Bạn Sở Hữu Giải Pháp Màn Hình BOP MM420 6SE6400-0BP00-0AA1
Kính thưa Quý kỹ sư, Quý vị quản lý kỹ thuật và các Chủ doanh nghiệp đang ngày đêm trăn trở tìm kiếm giải pháp tối ưu hóa hiệu suất, nâng cao năng lực cạnh tranh và đảm bảo sự vận hành ổn định cho hệ thống sản xuất của mình! Việc lựa chọn một thiết bị như 6SE6400-0BP00-0AA1 Màn hình BOP MM420 không chỉ là đầu tư vào một sản phẩm công nghệ, mà còn là đầu tư vào sự an tâm, hiệu quả và tương lai phát triển bền vững.
ThanhThienPhu.vn tự hào là đơn vị chuyên cung cấp các thiết bị điện công nghiệp và giải pháp tự động hóa hàng đầu, đặc biệt là các sản phẩm chất lượng cao từ thương hiệu Siemens. Chúng tôi mang đến cho bạn sự an tâm và tin tưởng bởi:
- Đội ngũ chuyên gia giàu kinh nghiệm: Sẵn sàng tư vấn chuyên sâu, giúp bạn lựa chọn chính xác biến tần và các thiết bị điện tự động hóa khác phù hợp nhất với nhu cầu ứng dụng cụ thể của bạn.
- Hỗ trợ kỹ thuật tận tâm: Từ hướng dẫn lắp đặt, cài đặt, lập trình đến khắc phục sự cố, chúng tôi luôn đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm.
- Dịch vụ hậu mãi chu đáo: Cam kết bảo hành chính hãng, cung cấp linh kiện thay thế và các dịch vụ sửa chữa nhanh chóng, chuyên nghiệp.
- Nguồn hàng ổn định, đa dạng: Đảm bảo cung cấp kịp thời biến tần và nhiều mã hàng Siemens khác, đáp ứng mọi quy mô dự án.
- Uy tín đã được khẳng định: Là đối tác tin cậy của hàng ngàn khách hàng cá nhân và doanh nghiệp trong ngành điện công nghiệp và tự động hóa trên cả nước.
Nhấc máy và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99 để được các chuyên gia của thanhthienphu.vn tư vấn trực tiếp và hoàn toàn miễn phí. Hoặc ghé thăm chúng tôi tại: Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Website: thanhthienphu.vn
Sở hữu Màn hình BOP 6SE6400-0BP00-0AA1 chính là bước đi thông minh để làm chủ công nghệ, nâng tầm sản xuất!
