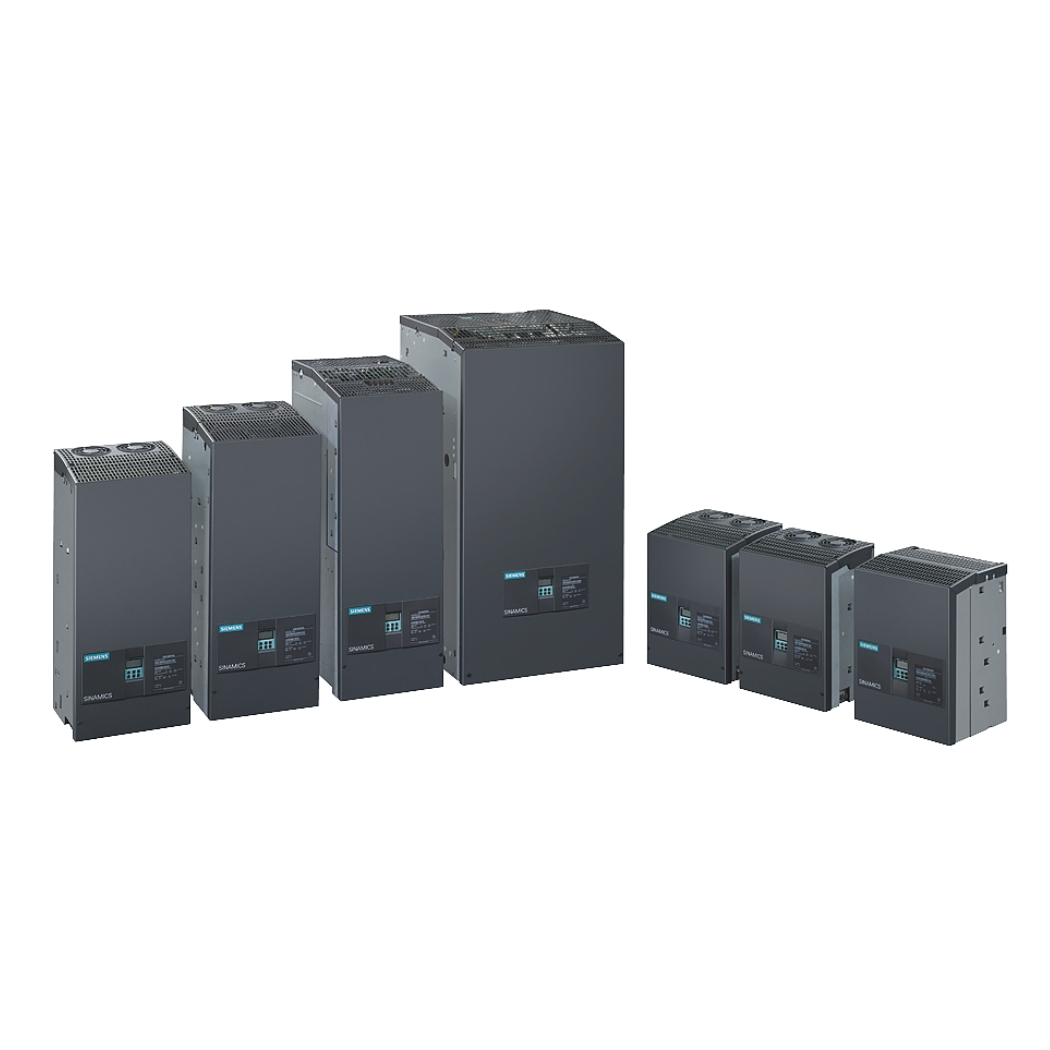

6RA8086-6KS22-0AA0 – DCM DC Converter

6RA8086-6KS22-0AA0 – DCM DC Converter, bộ biến đổi DC tiên tiến, là giải pháp tối ưu cho các hệ thống điều khiển tốc độ động cơ đòi hỏi hiệu suất cao và độ tin cậy tuyệt đối, thường được ứng dụng trong các ngành công nghiệp nặng như thép, xi măng và khai thác mỏ.

Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật tận tâm, giúp bạn nâng tầm hiệu quả hoạt động và tiết kiệm chi phí vận hành.

1. Thông Tin Chi Tiết Về Sản Phẩm 6RA8086-6KS22-0AA0

2. Cấu Tạo Sản Phẩm 6RA8086-6KS22-0AA0

Khối chỉnh lưu (Rectifier):

• Chức năng: Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
• Thành phần: Sử dụng các thyristor (SCR) công suất lớn để điều khiển dòng điện và điện áp.
• Nguyên lý: Các thyristor được kích hoạt theo một trình tự nhất định để tạo ra điện áp DC có thể điều chỉnh được.

Khối lọc (Filter):

• Chức năng: Làm mịn điện áp DC đầu ra, giảm thiểu độ gợn sóng và nhiễu.
• Thành phần: Sử dụng các tụ điện và cuộn cảm có giá trị lớn.
• Nguyên lý: Tụ điện tích trữ năng lượng và xả ra khi điện áp giảm, cuộn cảm ngăn chặn sự thay đổi đột ngột của dòng điện.

Khối điều khiển (Control Unit):

• Chức năng: Điều khiển toàn bộ hoạt động của bộ biến đổi, bao gồm điều khiển dòng điện, điện áp, tốc độ động cơ và các chức năng bảo vệ.
• Thành phần: Sử dụng bộ vi xử lý (microprocessor) và các mạch điện tử khác.
• Nguyên lý: Nhận tín hiệu phản hồi từ các cảm biến, xử lý thông tin và đưa ra các tín hiệu điều khiển phù hợp.

Khối giao diện (Interface):

• Chức năng: Kết nối bộ biến đổi với hệ thống điều khiển bên ngoài, cho phép người dùng giám sát và điều khiển hoạt động của thiết bị.
• Thành phần: Các cổng giao tiếp (ví dụ: PROFIBUS DP, PROFINET), màn hình hiển thị, bàn phím.
• Nguyên lý: Sử dụng các giao thức truyền thông công nghiệp để trao đổi dữ liệu.

Hệ thống làm mát (Cooling System):

• Chức năng: Giải nhiệt cho các linh kiện công suất, đảm bảo hoạt động ổn định và kéo dài tuổi thọ thiết bị.
• Thành phần: Quạt gió, bộ tản nhiệt (heatsink), hệ thống làm mát bằng nước (tùy chọn).
• Nguyên lý: Sử dụng các phương pháp đối lưu cưỡng bức hoặc tự nhiên để loại bỏ nhiệt sinh ra trong quá trình hoạt động.

3. Các Tính Năng Chính Của 6RA8086-6KS22-0AA0

• Điều khiển tốc độ chính xác: Cho phép điều chỉnh tốc độ động cơ DC một cách mượt mà và chính xác trong phạm vi rộng, đáp ứng yêu cầu của nhiều ứng dụng khác nhau.
• Mô-men khởi động cao: Cung cấp mô-men khởi động lớn, giúp động cơ dễ dàng vượt qua tải nặng khi khởi động.
• Hãm tái sinh: Có khả năng thu hồi năng lượng khi động cơ hãm và trả lại lưới điện, giúp tiết kiệm điện năng. Chức năng này đặc biệt hữu ích trong các ứng dụng như cần cẩu, thang máy.
• Điều khiển vector: Tối ưu hóa hiệu suất động cơ, giảm thiểu tổn hao năng lượng và cải thiện độ chính xác điều khiển.
• Tích hợp chức năng bảo vệ: Bảo vệ động cơ và bộ biến đổi khỏi các sự cố như quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất.
• Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
• Giao diện thân thiện: Dễ dàng cài đặt, vận hành và giám sát thông qua màn hình hiển thị và bàn phím tích hợp, hoặc thông qua phần mềm trên máy tính.
• Chức năng điều khiển từ xa: Cho phép điều khiển và giám sát bộ biến đổi từ xa thông qua mạng truyền thông.

4. Hướng Dẫn Kết Nối 6RA8086-6KS22-0AA0 Với Phần Mềm

Chuẩn bị:

• Máy tính có cài đặt phần mềm STARTER hoặc Drive ES của Siemens.
• Cáp kết nối (ví dụ: cáp USB, cáp Ethernet) phù hợp với cổng giao tiếp trên bộ biến đổi và máy tính.
• Bộ biến đổi 6RA8086-6KS22-0AA0 đã được lắp đặt và cấp nguồn.

Kết nối phần cứng:

Kết nối cáp từ cổng giao tiếp trên bộ biến đổi (ví dụ: cổng USB, cổng Ethernet) đến cổng tương ứng trên máy tính.

Cài đặt phần mềm (nếu chưa có):

• Tải phần mềm STARTER hoặc Drive ES từ trang web của Siemens.
• Cài đặt phần mềm theo hướng dẫn.

Mở phần mềm và tạo dự án mới:

• Khởi động phần mềm STARTER hoặc Drive ES.
• Tạo một dự án mới, chọn loại bộ biến đổi là SIMOREG DC Master và mã sản phẩm là 6RA8086-6KS22-0AA0.

Thiết lập kết nối:

• Chọn phương thức kết nối (ví dụ: USB, Ethernet).
• Nhập địa chỉ IP của bộ biến đổi (nếu kết nối qua Ethernet). Địa chỉ IP mặc định thường được ghi trên nhãn sản phẩm hoặc trong tài liệu hướng dẫn.
• Nhấn nút “Connect” (Kết nối).

Kiểm tra kết nối:

• Nếu kết nối thành công, phần mềm sẽ hiển thị trạng thái của bộ biến đổi và các thông số hoạt động.
• Nếu kết nối không thành công, kiểm tra lại cáp kết nối, địa chỉ IP và cài đặt phần mềm.

Sử dụng phần mềm:

Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:

• Giám sát các thông số hoạt động của bộ biến đổi (ví dụ: dòng điện, điện áp, tốc độ, mô-men).
• Thay đổi các thông số cài đặt (ví dụ: tốc độ đặt, giới hạn dòng điện).
• Thực hiện các chức năng chẩn đoán (ví dụ: xem lịch sử lỗi).
• Cập nhật firmware cho bộ biến đổi.

5. Cách Lập Trình 6RA8086-6KS22-0AA0

Việc lập trình 6RA8086-6KS22-0AA0 có thể được thực hiện thông qua:

• Bàn phím và màn hình tích hợp: Cho phép cấu hình các thông số cơ bản.
• Phần mềm STARTER hoặc Drive ES: Cung cấp giao diện trực quan và nhiều chức năng nâng cao.

Dưới đây là hướng dẫn lập trình cơ bản sử dụng phần mềm STARTER:

Kết nối với bộ biến đổi: (Thực hiện theo hướng dẫn ở phần trên)

Truy cập vào các thông số:

• Trong cửa sổ dự án, chọn bộ biến đổi 6RA8086-6KS22-0AA0.
• Mở cửa sổ “Parameter” (Thông số).
• Các thông số được chia thành các nhóm chức năng khác nhau.

Thay đổi các thông số:

• Tìm thông số bạn muốn thay đổi (ví dụ: P051 – Tốc độ đặt).
• Nhập giá trị mới vào ô “Value” (Giá trị).
• Nhấn “Enter” để lưu thay đổi.

Một số thông số quan trọng:

• P051: Tốc độ đặt (đơn vị: vòng/phút hoặc % tốc độ định mức).
• P100: Dòng điện định mức của động cơ (đơn vị: A).
• P115: Điện áp định mức của động cơ (đơn vị: V).
• P350: Thời gian tăng tốc (đơn vị: giây).
• P351: Thời gian giảm tốc (đơn vị: giây).
• R002: Hiển thị giá trị tốc độ hiện tại
• P462: Giới hạn dòng điện (đơn vị: %).
• Các tham số khác: Tham khảo trong tài liệu

Lưu và tải thông số:

• Bạn có thể lưu các thông số đã thay đổi vào bộ nhớ của bộ biến đổi hoặc vào một tệp tin trên máy tính.
• Bạn cũng có thể tải các thông số từ một tệp tin vào bộ biến đổi.

Chạy thử và kiểm tra:

• Sau khi thay đổi các thông số, hãy chạy thử hệ thống để kiểm tra xem hoạt động có đúng như mong muốn không.
• Điều chỉnh các thông số nếu cần thiết.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6RA8086-6KS22-0AA0
