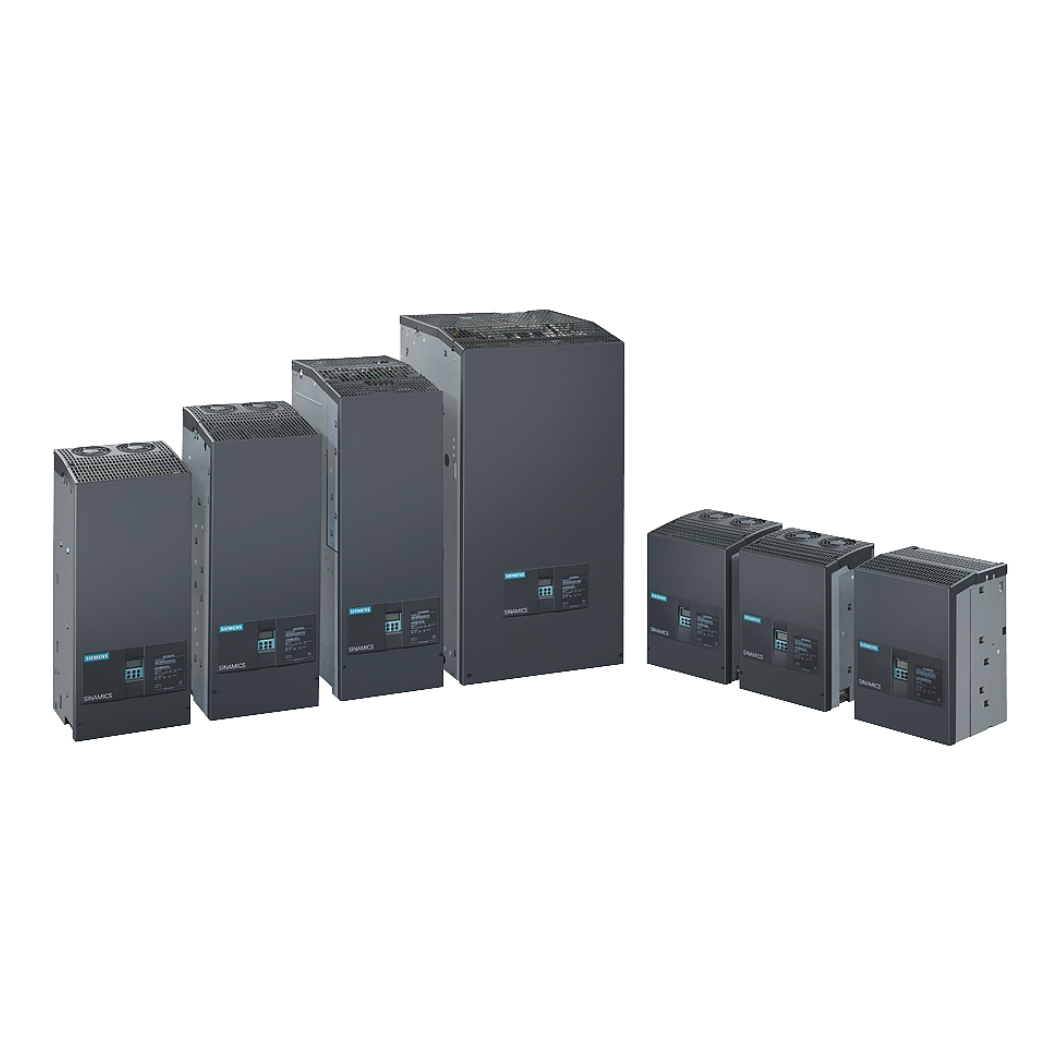

6RA8075-6FV62-0AA0 – DCM DC Converter

6RA8075-6FV62-0AA0 – DCM DC Converter, bộ chuyển đổi DC tiên tiến từ Siemens, là giải pháp hoàn hảo cho các ứng dụng điều khiển tốc độ động cơ đòi hỏi hiệu suất cao và độ tin cậy tuyệt đối trong môi trường công nghiệp.

Với thiết bị này, các kỹ sư và nhà quản lý có thể an tâm nâng cao năng suất, tối ưu hóa chi phí và đảm bảo an toàn vận hành hệ thống, thanhthienphu.vn sẵn sàng đồng hành cùng bạn trên hành trình chinh phục những mục tiêu đó.

1. Thông Tin Chi Tiết Về Sản Phẩm 6RA8075-6FV62-0AA0

2. Cấu Tạo Sản Phẩm 6RA8075-6FV62-0AA0

• Bộ chỉnh lưu Thyristor (Rectifier): Biến đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC) có thể điều chỉnh được.
• Khối công suất IGBT (Insulated Gate Bipolar Transistor): Điều khiển dòng điện và điện áp đầu ra cung cấp cho động cơ một cách chính xác và nhanh chóng.
• Bộ lọc đầu vào (Input Filter): Giảm thiểu nhiễu điện từ (EMI) và sóng hài, đảm bảo chất lượng điện năng và tuân thủ các tiêu chuẩn về tương thích điện từ.
• Bộ lọc đầu ra (Output Filter): Làm mịn điện áp đầu ra, giảm thiểu các xung điện áp và bảo vệ động cơ.
• Hệ thống điều khiển (Control System): Bao gồm bộ vi xử lý (Microprocessor) và các mạch điện tử thực hiện các thuật toán điều khiển tiên tiến, cho phép điều khiển chính xác tốc độ, mô-men xoắn và vị trí của động cơ.
• Mạch bảo vệ (Protection Circuits): Bảo vệ bộ chuyển đổi và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, đảm bảo an toàn và độ tin cậy cho hệ thống.
• Quạt làm mát (Cooling Fan): Giải nhiệt cho các linh kiện công suất, đảm bảo hoạt động ổn định trong môi trường nhiệt độ cao.
• Bảng điều khiển và màn hình hiển thị (Control Panel and Display): Cho phép người dùng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi.

3. Các Tính Năng Chính Của Sản Phẩm 6RA8075-6FV62-0AA0

• Điều khiển vòng kín chính xác: Sử dụng các thuật toán điều khiển vector và phản hồi từ encoder hoặc resolver, 6RA8075-6FV62-0AA0 cho phép điều khiển chính xác tốc độ, mô-men xoắn và vị trí của động cơ, đáp ứng nhanh chóng với các thay đổi tải và đảm bảo hoạt động ổn định.
• Hiệu suất cao: Với hiệu suất lên đến 98%, bộ chuyển đổi giúp tiết kiệm đáng kể chi phí điện năng, giảm thiểu tổn thất nhiệt và tăng tuổi thọ thiết bị.
• Tích hợp linh hoạt: Hỗ trợ nhiều giao thức truyền thông công nghiệp như PROFIBUS DP và PROFINET (tùy chọn), cho phép dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.
• Chức năng bảo vệ toàn diện: Tích hợp nhiều chức năng bảo vệ như quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, giúp bảo vệ bộ chuyển đổi và động cơ khỏi các sự cố, đảm bảo an toàn và độ tin cậy cho hệ thống.
• Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.
• Chức năng điều khiển đa cấp (Multi-level control): Cho phép điều khiển nhiều động cơ từ một bộ chuyển đổi, giảm thiểu chi phí đầu tư và không gian lắp đặt.
• Chức năng tiết kiệm năng lượng (Energy saving): Tự động điều chỉnh điện áp đầu ra phù hợp với tải thực tế, giúp tiết kiệm năng lượng khi động cơ hoạt động ở chế độ tải nhẹ.

4. Hướng Dẫn Kết Nối Sản Phẩm 6RA8075-6FV62-0AA0 Với Phần Mềm

Bước 1: Chuẩn bị

• Phần mềm: Tải và cài đặt phần mềm STARTER hoặc DriveMonitor từ trang web của Siemens.
• Cáp kết nối: Sử dụng cáp USS (Universal Serial Interface) hoặc cáp Profibus/Profinet (tùy thuộc vào giao thức truyền thông bạn sử dụng).
• Máy tính: Đảm bảo máy tính của bạn có cổng COM (cho kết nối USS) hoặc cổng Ethernet (cho kết nối Profibus/Profinet).

Bước 2: Kết nối phần cứng

Kết nối USS:

• Cắm một đầu cáp USS vào cổng COM trên máy tính.
• Cắm đầu còn lại của cáp USS vào cổng USS trên bộ chuyển đổi (thường được đánh dấu là X9 hoặc X10).

Kết nối Profibus/Profinet:

• Cắm một đầu cáp Profibus/Profinet vào cổng Ethernet trên máy tính.
• Cắm đầu còn lại của cáp vào cổng Profibus/Profinet trên bộ chuyển đổi (thường được đánh dấu là X127 hoặc X150).

Bước 3: Cài đặt phần mềm

STARTER:

1. Khởi động phần mềm STARTER.
2. Tạo một dự án mới (New Project).
3. Chọn loại bộ chuyển đổi là SIMOREG DC Master (6RA80).
4. Chọn giao thức truyền thông (USS, Profibus, hoặc Profinet).
5. Cấu hình các thông số truyền thông (địa chỉ, tốc độ baud,…) phù hợp với bộ chuyển đổi.
6. Kết nối với bộ chuyển đổi (Connect to Target System).

DriveMonitor:

1. Khởi động phần mềm DriveMonitor.
2. Chọn loại bộ chuyển đổi là SIMOREG DC Master.
3. Chọn giao thức truyền thông.
4. Cấu hình các thông số truyền thông.
5. Kết nối với bộ chuyển đổi.

Bước 4: Kiểm tra kết nối

Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:

• Giám sát trạng thái hoạt động: Xem các thông số như tốc độ, dòng điện, điện áp, mô-men xoắn,…
• Điều khiển bộ chuyển đổi: Thay đổi tốc độ, chiều quay, dừng/khởi động động cơ,…
• Cài đặt thông số: Thay đổi các thông số điều khiển, bảo vệ,…
• Chẩn đoán lỗi: Xem các mã lỗi và thông tin chi tiết về lỗi.
• Cập nhật firmware: Nâng cấp phần mềm điều khiển của bộ chuyển đổi.

5. Cách Lập Trình Sản Phẩm 6RA8075-6FV62-0AA0

Khối chức năng (Function Blocks):

• OFF1/OFF2/OFF3: Các khối chức năng dừng động cơ theo các chế độ khác nhau.
• ON: Khối chức năng khởi động động cơ.
• Speed Setpoint: Khối chức năng đặt giá trị tốc độ mong muốn.
• Torque Setpoint: Khối chức năng đặt giá trị mô-men xoắn mong muốn.
• Ramp Function Generator (RFG): Khối chức năng tạo đường dốc tăng/giảm tốc độ, giúp động cơ khởi động và dừng êm ái.
• Technology Controller (PID): Khối chức năng điều khiển PID, cho phép điều khiển chính xác tốc độ, mô-men xoắn hoặc vị trí.
• BICO (Binector-Connector): Công nghệ kết nối các tín hiệu nhị phân và tín hiệu tương tự, cho phép tùy biến linh hoạt các chức năng điều khiển.

Tham số (Parameters):

• p0010: Tham số chọn chế độ vận hành (ví dụ: điều khiển tốc độ, điều khiển mô-men xoắn).
• p0300: Tham số chọn loại động cơ.
• p0304, p0305, p0307, p0310, p0311: Các tham số thông tin về động cơ (điện áp định mức, dòng điện định mức, công suất định mức, tốc độ định mức, hệ số công suất).
• p1080, p1082: Các tham số giới hạn tốc độ tối thiểu và tối đa.
• p1120, p1121: Các tham số thời gian tăng tốc và giảm tốc.
• p1300: Tham số chọn chế độ điều khiển (ví dụ: điều khiển V/f, điều khiển vector).
• p2000, p2001, p2002, p2003: Các tham số cấu hình giao thức truyền thông.

Ví dụ lập trình điều khiển tốc độ:

1. Chọn chế độ điều khiển tốc độ: Đặt p0010 = 1.
2. Nhập thông số động cơ: Nhập các giá trị p0304, p0305, p0307, p0310, p0311 tương ứng với thông số của động cơ.
3. Cài đặt giới hạn tốc độ: Đặt p1080 và p1082 để giới hạn tốc độ tối thiểu và tối đa.
4. Cài đặt thời gian tăng/giảm tốc: Đặt p1120 và p1121 để điều chỉnh thời gian tăng tốc và giảm tốc.
5. Kết nối khối chức năng: Sử dụng BICO để kết nối tín hiệu tốc độ đặt (Speed Setpoint) từ bộ điều khiển bên ngoài (ví dụ: PLC) đến đầu vào của bộ chuyển đổi.
6. Kích hoạt bộ chuyển đổi: Sử dụng khối chức năng ON để khởi động động cơ.
7. Giám sát trạng thái: giam sát tốc độ thực tế và các thông số liên quan

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6RA8075-6FV62-0AA0

7. Liên Hệ thanhthienphu.vn để Được Tư Vấn

Nếu bạn đang tìm kiếm một giải pháp truyền động DC mạnh mẽ, tin cậy và hiệu quả cho doanh nghiệp của mình, 6RA8075-6FV62-0AA0 – DCM DC Converter chính là sự lựa chọn hoàn hảo. Và thanhthienphu.vn tự hào là nhà cung cấp uy tín, sẵn sàng đồng hành cùng bạn trên hành trình chinh phục những mục tiêu sản xuất.

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp 6RA8075-6FV62-0AA0 chính hãng Siemens, đầy đủ giấy tờ chứng nhận xuất xứ (CO), chất lượng (CQ).
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường, cùng với nhiều chương trình ưu đãi hấp dẫn.
• Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng lắng nghe, tư vấn và đưa ra giải pháp phù hợp nhất với nhu cầu của bạn.
• Hỗ trợ kỹ thuật tận tâm: Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật 24/7, bao gồm lắp đặt, cài đặt, hướng dẫn sử dụng, bảo trì, sửa chữa và xử lý sự cố.
• Bảo hành uy tín: Chúng tôi cam kết bảo hành sản phẩm theo đúng tiêu chuẩn của Siemens và thanhthienphu.vn, đảm bảo quyền lợi tối đa cho khách hàng.

Liên hệ với chúng tôi:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Hãy để thanhthienphu.vn trở thành đối tác tin cậy, mang đến cho bạn những giải pháp truyền động tối ưu, giúp bạn nâng cao năng suất, tiết kiệm chi phí và an tâm sản xuất.
