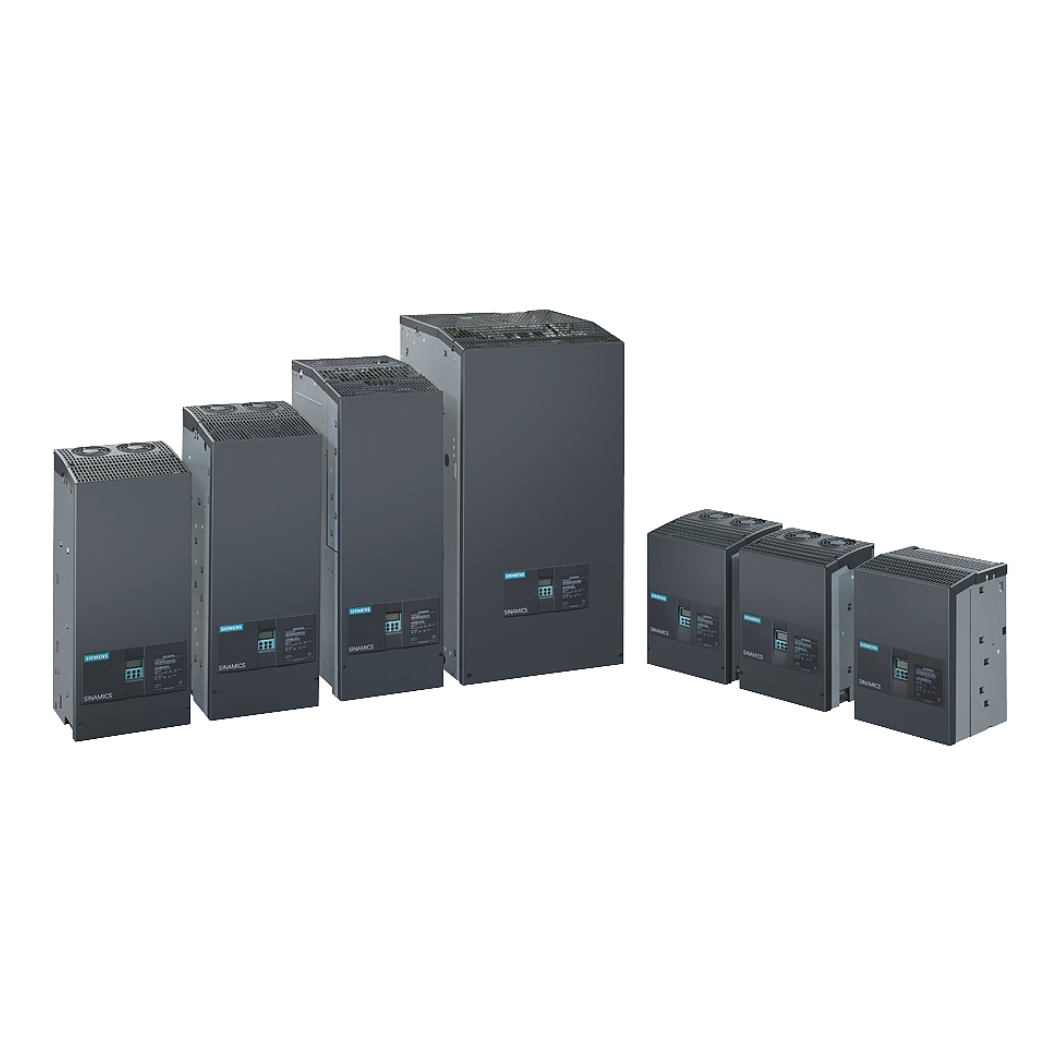

6RA8075-6DS22-0AA0 – DCM DC Converter, bộ chuyển đổi DC tiên tiến từ Siemens, là giải pháp hoàn hảo cho các ứng dụng điều khiển động cơ đòi hỏi hiệu suất cao, độ tin cậy vượt trội và khả năng tiết kiệm năng lượng tối ưu trong môi trường công nghiệp.
Thanhthienphu.vn tự hào mang đến cho bạn thiết bị chính hãng, chất lượng, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp nâng tầm hệ thống của bạn.
1. Thông Tin Chi Tiết Về Sản Phẩm 6RA8075-6DS22-0AA0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6RA8075-6DS22-0AA0 |
| Dòng sản phẩm | SIMOREG DC-MASTER |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Bộ chuyển đổi DC (DCM DC Converter) |
| Điện áp đầu vào | 3 pha, 400-830 VAC, 50/60 Hz |
| Dòng điện đầu vào | 75 A |
| Điện áp đầu ra | 0-520 VDC |
| Dòng điện đầu ra | 110 A |
| Công suất | 57.2 kW |
| Hiệu suất | Lên đến 98% |
| Chế độ điều khiển | Điều khiển vòng kín tốc độ, điều khiển vòng kín mô-men, điều khiển vị trí |
| Giao tiếp truyền thông | PROFIBUS DP, PROFINET, USS, Modbus RTU |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | 0°C đến +40°C (có thể mở rộng đến +55°C với giảm công suất) |
| Độ ẩm hoạt động | 5% đến 95% RH, không ngưng tụ |
| Kích thước (Rộng x Cao x Sâu) | 270 x 645 x 448 mm |
| Khối lượng | 49 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RoHS |
2. Cấu Tạo Sản Phẩm 6RA8075-6DS22-0AA0
- Khối chỉnh lưu: Sử dụng các thyristor (SCR) để chuyển đổi điện áp xoay chiều (AC) thành điện áp một chiều (DC). Có thể là cấu hình cầu chỉnh lưu 6 xung hoặc 12 xung, tùy thuộc vào yêu cầu ứng dụng. Cấu hình 12 xung cho chất lượng điện áp DC đầu ra tốt hơn, giảm sóng hài.
- Khối điều khiển: Bộ vi xử lý (microprocessor) thực hiện các thuật toán điều khiển, xử lý tín hiệu phản hồi và điều khiển các thyristor. Mạch điều khiển thyristor tạo ra các xung điều khiển để đóng/mở các thyristor, điều chỉnh điện áp và dòng điện đầu ra. Các mạch bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha,…
- Khối giao tiếp: Các cổng giao tiếp truyền thông (PROFIBUS DP, PROFINET, USS, Modbus RTU) để kết nối với hệ thống điều khiển và giám sát. Màn hình hiển thị và các nút bấm để cài đặt, cấu hình và theo dõi trạng thái hoạt động của thiết bị.
- Khối nguồn: Cung cấp nguồn điện cho các mạch điều khiển và các thiết bị ngoại vi. Có thể có bộ lọc nhiễu để giảm thiểu nhiễu điện từ.
- Tản Nhiệt: Tản nhiệt bằng quạt gió hoặc bằng nước giúp thiết bị giải nhiệt, đảm bảo hoạt động ổn định.
- Vỏ máy: Bảo vệ các linh kiện bên trong khỏi tác động của môi trường. Thường được làm bằng kim loại, có cấp bảo vệ IP20.
3. Các Tính Năng Chính Của Sản Phẩm 6RA8075-6DS22-0AA0
- Điều khiển vòng kín tốc độ: Duy trì tốc độ động cơ ổn định theo giá trị đặt, ngay cả khi tải thay đổi.
- Điều khiển vòng kín mô-men: Duy trì mô-men xoắn của động cơ ổn định theo giá trị đặt, phù hợp với các ứng dụng yêu cầu lực kéo không đổi.
- Điều khiển vị trí: Điều khiển chính xác vị trí của động cơ, thường được sử dụng trong các ứng dụng robot, máy công cụ.
- Chế độ hãm tái sinh: Thu hồi năng lượng khi động cơ giảm tốc, trả lại lưới điện, giúp tiết kiệm năng lượng.
- Chức năng tự động dò thông số động cơ (auto-tuning): Tự động xác định các thông số của động cơ, giúp tối ưu hóa quá trình điều khiển.
- Chức năng bảo vệ: Bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, đảm bảo an toàn cho hệ thống và người vận hành.
- Chức năng giám sát: Theo dõi trạng thái hoạt động của thiết bị, cảnh báo lỗi và ghi lại dữ liệu vận hành.
- Hỗ trợ nhiều giao thức truyền thông: Dễ dàng tích hợp vào hệ thống điều khiển và giám sát hiện có.
- Tích hợp các chức năng an toàn: STO (Safe Torque Off), SS1 (Safe Stop 1).
4. Hướng Dẫn Kết Nối Sản Phẩm 6RA8075-6DS22-0AA0 Với Phần Mềm
Bước 1 Chuẩn bị
Máy tính cài đặt phần mềm STARTER hoặc DriveMonitor của Siemens.
Cáp kết nối:
- Nếu sử dụng giao tiếp USS: Cáp RS232/RS485.
- Nếu sử dụng giao tiếp PROFIBUS DP: Cáp PROFIBUS DP.
- Nếu sử dụng giao tiếp PROFINET: Cáp Ethernet.
Bộ chuyển đổi giao tiếp (nếu cần): Ví dụ, bộ chuyển đổi USB sang RS485.
Bước 2: Kết nối phần cứng
- Kết nối cáp giao tiếp từ cổng giao tiếp trên 6RA8075-6DS22-0AA0 đến cổng giao tiếp trên máy tính (hoặc bộ chuyển đổi giao tiếp).
- Đảm bảo kết nối chắc chắn, đúng chuẩn.
Bước 3: Cài đặt thông số giao tiếp trên 6RA8075-6DS22-0AA0
- Sử dụng màn hình hiển thị và các nút bấm trên thiết bị để cài đặt các thông số giao tiếp (baud rate, parity, stop bits, địa chỉ) phù hợp với giao thức truyền thông sử dụng.
- Tham khảo tài liệu hướng dẫn sử dụng của thiết bị để biết chi tiết cách cài đặt.
Bước 4: Cài đặt thông số giao tiếp trên phần mềm
- Mở phần mềm STARTER hoặc DriveMonitor.
- Chọn loại thiết bị là SIMOREG DC-MASTER.
- Chọn giao thức truyền thông và cổng COM tương ứng.
- Cài đặt các thông số giao tiếp (baud rate, parity, stop bits, địa chỉ) giống với cài đặt trên 6RA8075-6DS22-0AA0.
Bước 5: Thiết lập kết nối
- Trong phần mềm, chọn chức năng “Online” hoặc “Connect”.
- Phần mềm sẽ tự động dò tìm và kết nối với 6RA8075-6DS22-0AA0.
Bước 6: Kiểm tra kết nối
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:
- Đọc và ghi các thông số của thiết bị.
- Theo dõi trạng thái hoạt động của thiết bị.
- Thực hiện các chức năng điều khiển và chẩn đoán.
- Nạp chương trình điều khiển vào thiết bị.
5. Cách Lập Trình Sản Phẩm 6RA8075-6DS22-0AA0
Xác định yêu cầu điều khiển:
- Xác định các chức năng điều khiển cần thiết (điều khiển tốc độ, mô-men, vị trí,…).
- Xác định các tín hiệu đầu vào/đầu ra (cảm biến, công tắc, nút bấm,…).
- Xác định các thông số cần cài đặt (tốc độ đặt, mô-men đặt, thời gian tăng/giảm tốc,…).
Thiết kế chương trình điều khiển:
- Lựa chọn cách lập trình (FBD hoặc CFC).
- Vẽ sơ đồ điều khiển.
- Lựa chọn các khối chức năng phù hợp.
- Kết nối các khối chức năng và các tín hiệu đầu vào/đầu ra.
Lập trình:
- Mở phần mềm STARTER hoặc DriveMonitor.
- Tạo một project mới.
- Chọn loại thiết bị là SIMOREG DC-MASTER.
- Xây dựng chương trình điều khiển theo sơ đồ đã thiết kế.
Nạp chương trình:
- Kết nối máy tính với 6RA8075-6DS22-0AA0.
- Sử dụng chức năng “Download” trong phần mềm để nạp chương trình vào thiết bị.
Chạy thử và hiệu chỉnh:
- Chạy thử chương trình.
- Kiểm tra hoạt động của hệ thống.
- Hiệu chỉnh các thông số nếu cần.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6RA8075-6DS22-0AA0
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Quá dòng (Overcurrent) | Tải quá lớn, động cơ bị kẹt, ngắn mạch đầu ra, thông số điều khiển không phù hợp. | Kiểm tra tải, kiểm tra động cơ, kiểm tra dây dẫn đầu ra, kiểm tra và hiệu chỉnh các thông số điều khiển. |
| Quá áp (Overvoltage) | Điện áp lưới quá cao, hãm tái sinh quá mức, thông số điều khiển không phù hợp. | Kiểm tra điện áp lưới, kiểm tra và hiệu chỉnh các thông số điều khiển, sử dụng điện trở hãm (nếu cần). |
| Quá nhiệt (Overtemperature) | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, tản nhiệt bị bẩn, thông số điều khiển không phù hợp. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, vệ sinh tản nhiệt, kiểm tra và hiệu chỉnh các thông số điều khiển. |
| Mất pha (Phase Loss) | Mất một hoặc nhiều pha nguồn cấp, cầu chì bị cháy, contactor bị hỏng. | Kiểm tra nguồn cấp, kiểm tra cầu chì, kiểm tra contactor. |
| Lỗi truyền thông | Cáp kết nối bị lỏng, hỏng, thông số giao tiếp không đúng, lỗi phần mềm. | Kiểm tra cáp kết nối, kiểm tra thông số giao tiếp, khởi động lại phần mềm, cập nhật phần mềm (nếu có). |
| Lỗi cảm biến | Cảm biến tốc độ, cảm biến dòng điện, cảm biến nhiệt độ bị hỏng, dây dẫn bị đứt, lỏng. | Kiểm tra cảm biến, kiểm tra dây dẫn, thay thế cảm biến (nếu cần). |
| Lỗi phần cứng | Các linh kiện bên trong thiết bị bị hỏng (thyristor, bộ vi xử lý, mạch điều khiển,…). | Liên hệ với trung tâm bảo hành của Siemens hoặc thanhthienphu.vn để được hỗ trợ sửa chữa hoặc thay thế. Hotline: 08.12.77.88.99. |
