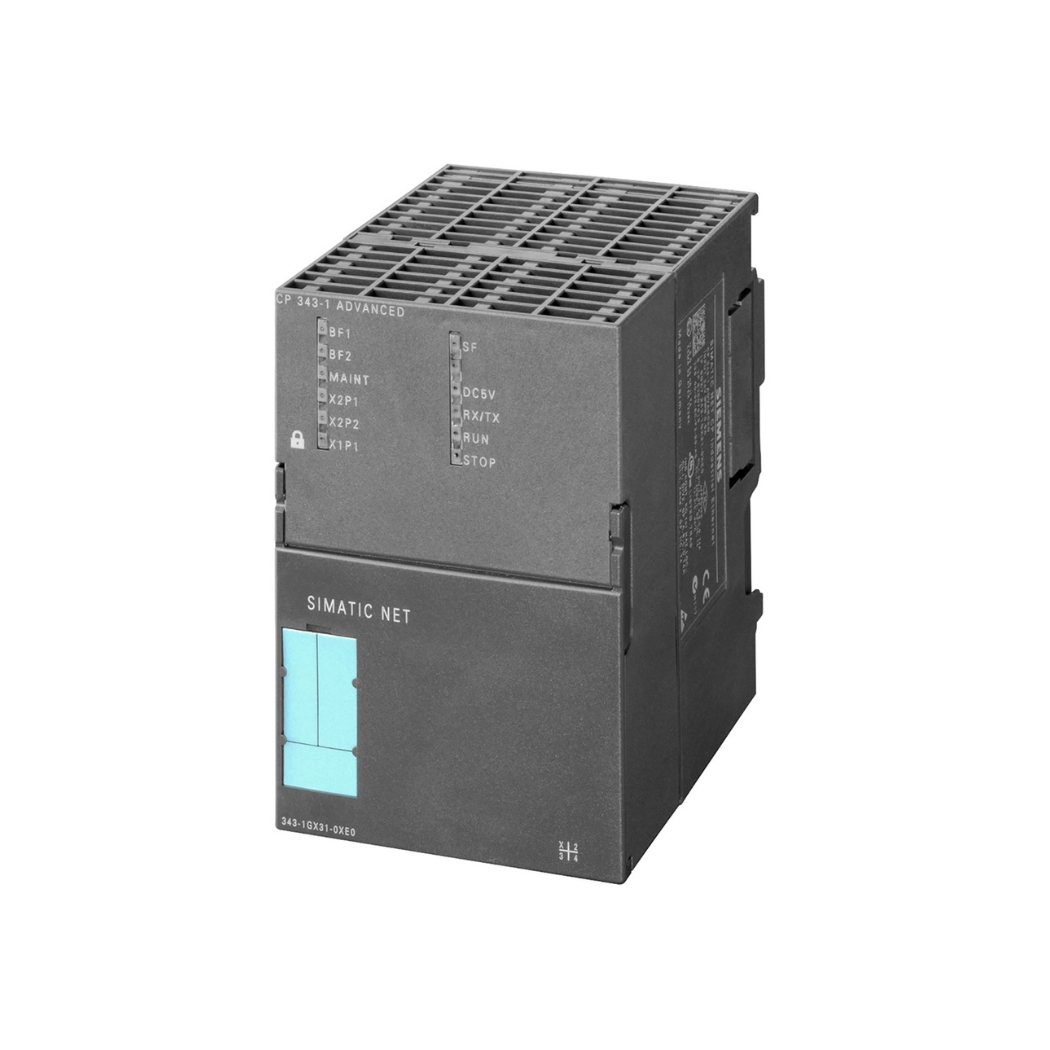

6GK7343-1GX31-0XE0 Module S7-300 CP 343-1, Cánh cửa mở ra kỷ nguyên kết nối Ethernet công nghiệp, nâng tầm hiệu suất và tối ưu hóa hệ thống tự động hóa của bạn.
Tại thanhthienphu.vn, chúng tôi mang đến giải pháp truyền thông mạnh mẽ này, giúp các kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp hiện thực hóa tiềm năng sản xuất vượt trội.
1. Thông Tin Chi Tiết Về Sản Phẩm 6GK7343-1GX31-0XE0
| Đặc Điểm | Thông Số Kỹ Thuật |
|---|---|
| Tên sản phẩm | 6GK7343-1GX31-0XE0 Module S7-300 CP 343-1 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC S7-300 |
| Loại module | Module truyền thông (Communication Processor – CP) |
| Giao diện truyền thông | Ethernet/PROFINET |
| Số cổng Ethernet | 1 cổng RJ45 |
| Tốc độ truyền thông | 10/100 Mbit/s |
| Bộ nhớ | 2 MB |
| Nguồn cấp | 24 V DC |
| Dòng tiêu thụ | 0.4 A |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Kích thước | 120 x 80 x 62 mm (Rộng x Cao x Sâu) |
| Trọng lượng | 0.3 kg |
| Tiêu chuẩn | CE, UL, cULus, FM, ATEX |
| Giá bán | Liên hệ |
| Bảo hành | 12 tháng |
| Nơi sản xuất | Đức |
2. Cấu Tạo Sản Phẩm 6GK7343-1GX31-0XE0
- Vỏ ngoài: Được làm từ vật liệu nhựa cao cấp, chống va đập, chống cháy và chịu được nhiệt độ cao, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
- Cổng kết nối RJ45: Cung cấp kết nối Ethernet tiêu chuẩn, cho phép kết nối dễ dàng với các thiết bị mạng khác.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Khe cắm thẻ nhớ: Cho phép mở rộng bộ nhớ và lưu trữ dữ liệu cấu hình.
- Bộ vi xử lý: Là trung tâm điều khiển của module, xử lý các giao thức truyền thông và thực hiện các chức năng của module.
- Bộ nhớ: Lưu trữ chương trình, dữ liệu cấu hình và dữ liệu truyền thông.
- Các linh kiện điện tử khác: Bao gồm các điện trở, tụ điện, cuộn cảm, … đảm bảo hoạt động ổn định của module.
3. Các Tính Năng Chính Của Sản Phẩm 6GK7343-1GX31-0XE0
- Hỗ trợ đa giao thức: Tương thích với nhiều giao thức truyền thông phổ biến như TCP/IP, UDP, ISO-on-TCP, PROFINET IO, S7 communication, Open communication và IT communication, giúp kết nối với nhiều loại thiết bị khác nhau.
- Tốc độ truyền thông cao: Hỗ trợ tốc độ 10/100 Mbit/s, đảm bảo truyền tải dữ liệu nhanh chóng và chính xác.
- Tích hợp chức năng PROFINET IO Controller và Device: Cho phép module đóng vai trò là một controller hoặc device trong mạng PROFINET, mở rộng khả năng ứng dụng.
- Hỗ trợ S7 communication: Cho phép giao tiếp trực tiếp với các PLC S7-300/400 khác, tạo thành một hệ thống tự động hóa tích hợp.
- Hỗ trợ Open communication: Cho phép truyền thông với các thiết bị không phải của Siemens thông qua các giao thức mở.
- Hỗ trợ IT communication: Cho phép tích hợp với các hệ thống IT như web server, FTP server, email server, …
- Bảo mật cao: Hỗ trợ các tính năng bảo mật như tường lửa, VPN, … giúp bảo vệ hệ thống khỏi các truy cập trái phép.
- Dễ dàng cấu hình và lập trình: Sử dụng phần mềm STEP 7 của Siemens, cho phép cấu hình và lập trình module một cách dễ dàng.
- Chẩn đoán lỗi từ xa: Cho phép theo dõi trạng thái hoạt động của module và chẩn đoán lỗi từ xa, giúp giảm thiểu thời gian dừng máy.
4. Hướng Dẫn Kết Nối Sản Phẩm 6GK7343-1GX31-0XE0 Với Phần Mềm
Chuẩn bị:
- Module 6GK7343-1GX31-0XE0
- PLC S7-300
- Máy tính cài đặt phần mềm STEP 7
- Cáp Ethernet
- Nguồn cấp 24V DC
Kết nối phần cứng:
- Gắn module vào rack của PLC S7-300.
- Kết nối cáp Ethernet từ cổng RJ45 của module đến cổng Ethernet của máy tính hoặc switch mạng.
- Cấp nguồn 24V DC cho module.
Cấu hình phần cứng trong STEP 7:
- Mở phần mềm STEP 7.
- Tạo một project mới hoặc mở project hiện có.
- Thêm module 6GK7343-1GX31-0XE0 vào cấu hình phần cứng.
- Cấu hình địa chỉ IP, subnet mask và gateway cho module.
- Cấu hình các thông số truyền thông khác (nếu cần).
Tải cấu hình xuống PLC:
- Kết nối máy tính với PLC.
- Tải cấu hình phần cứng xuống PLC.
Kiểm tra kết nối:
- Sử dụng chức năng “Online” trong STEP 7 để kiểm tra kết nối với module.
- Kiểm tra trạng thái đèn LED trên module.
5. Cách Lập Trình Sản Phẩm 6GK7343-1GX31-0XE0
Sau khi kết nối thành công, bạn có thể bắt đầu lập trình để khai thác các tính năng của module 6GK7343-1GX31-0XE0. Dưới đây là một ví dụ đơn giản về lập trình truyền thông S7 communication:
Tạo khối dữ liệu (DB):
- Tạo một DB để lưu trữ dữ liệu cần truyền.
- Định nghĩa các biến trong DB với kiểu dữ liệu phù hợp.
Sử dụng các khối hàm truyền thông:
- Sử dụng các khối hàm như AG_SEND và AG_RECV để gửi và nhận dữ liệu.
- Cấu hình các thông số cho các khối hàm (địa chỉ đối tác, số hiệu DB, …).
Viết chương trình:
- Gọi các khối hàm truyền thông trong chương trình của bạn.
- Xử lý dữ liệu nhận được và gửi dữ liệu đi.
Tải chương trình xuống PLC:
- Kết nối máy tính với PLC.
- Tải chương trình xuống PLC.
Kiểm tra hoạt động:
- Sử dụng chức năng “Online” trong STEP 7 để theo dõi hoạt động của chương trình.
- Kiểm tra dữ liệu được truyền và nhận.
6. Khắc Phục Một Số Lỗi Thường Gặp
| Lỗi | Nguyên Nhân | Cách Khắc Phục |
|---|---|---|
| Không kết nối được với module | Cáp Ethernet bị lỏng, hỏng hoặc sai địa chỉ IP | Kiểm tra cáp Ethernet, đảm bảo kết nối chắc chắn. Kiểm tra địa chỉ IP, subnet mask và gateway của module và máy tính, đảm bảo chúng cùng dải mạng. |
| Đèn LED báo lỗi | Lỗi phần cứng hoặc phần mềm | Kiểm tra tài liệu hướng dẫn của Siemens để xác định mã lỗi và cách khắc phục. Liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens hoặc thanhthienphu.vn để được trợ giúp. |
| Không truyền được dữ liệu | Cấu hình truyền thông sai, lỗi chương trình hoặc lỗi phần cứng | Kiểm tra lại cấu hình truyền thông trong STEP 7. Kiểm tra chương trình, đảm bảo các khối hàm truyền thông được gọi đúng và các thông số được cấu hình chính xác. Kiểm tra phần cứng, đảm bảo module và các thiết bị liên quan hoạt động bình thường. |
| Dữ liệu truyền bị lỗi | Nhiễu tín hiệu, lỗi phần cứng hoặc phần mềm | Kiểm tra môi trường xung quanh, đảm bảo không có nguồn gây nhiễu. Sử dụng cáp Ethernet chống nhiễu. Kiểm tra phần cứng và phần mềm, đảm bảo không có lỗi. |
| Không thể cấu hình được module | Phần mềm STEP 7 không tương thích, lỗi phần cứng hoặc thiếu quyền truy cập | Đảm bảo sử dụng phiên bản STEP 7 tương thích với module. Kiểm tra phần cứng, đảm bảo module hoạt động bình thường. Đảm bảo bạn có đủ quyền truy cập để cấu hình module. |
| Module hoạt động không ổn định | Nhiệt độ quá cao, nguồn cấp không ổn định hoặc lỗi phần cứng | Đảm bảo module hoạt động trong phạm vi nhiệt độ cho phép. Sử dụng nguồn cấp 24V DC ổn định. Kiểm tra phần cứng, đảm bảo module không bị hư hỏng. |
| Không thể cập nhật firmware cho module | File firmware không đúng, kết nối mạng không ổn định hoặc lỗi phần cứng | Đảm bảo sử dụng file firmware đúng cho module. Kiểm tra kết nối mạng, đảm bảo ổn định. Kiểm tra phần cứng, đảm bảo module không bị hư hỏng. |
| Không thể truy cập web server của module | Địa chỉ IP không đúng, cấu hình web server sai hoặc lỗi phần cứng | Kiểm tra địa chỉ IP của module, đảm bảo đúng. Kiểm tra cấu hình web server trong STEP 7. Kiểm tra phần cứng, đảm bảo module không bị hư hỏng. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Nếu bạn đang tìm kiếm một giải pháp truyền thông Ethernet công nghiệp mạnh mẽ, tin cậy và linh hoạt, 6GK7343-1GX31-0XE0 Module S7-300 CP 343-1 chính là lựa chọn hoàn hảo.
Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn chi tiết về sản phẩm và giải pháp phù hợp với nhu cầu của bạn:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Tại thanhthienphu.vn, chúng tôi cam kết:
- Cung cấp sản phẩm chính hãng, chất lượng cao.
- Giá cả cạnh tranh, nhiều ưu đãi hấp dẫn.
- Dịch vụ tư vấn, hỗ trợ kỹ thuật tận tình, chu đáo.
- Giao hàng nhanh chóng, đúng hẹn.
- Chế độ bảo hành uy tín.
- Đội ngũ giàu kinh nghiệm chuyên môn, hơn 10 năm trong ngành.
- Hỗ trợ cấu hình, lập trình miễn phí.
Chúng tôi luôn sẵn sàng đồng hành cùng bạn trên hành trình chinh phục những thành công mới! Đừng ngần ngại, hãy nhấc máy lên và gọi ngay cho chúng tôi để được trải nghiệm dịch vụ tuyệt vời và sở hữu sản phẩm ưu việt này.
