Giảm giá trực tiếp trên đơn hàng 6GK7243-1EX01-0XE0 Mô đun S7-200 CP243-1, trái tim kết nối Ethernet mạnh mẽ cho hệ thống điều khiển PLC S7-200, mở ra kỷ nguyên mới của tự động hóa và giám sát từ xa, giúp các kỹ sư, nhà quản lý tối ưu hóa quy trình sản xuất và nâng cao hiệu suất vượt trội.
Thanhthienphu.vn mang đến giải pháp truyền thông công nghiệp tiên tiến này, đồng hành cùng bạn kiến tạo tương lai của ngành sản xuất, xây dựng, năng lượng và tự động hóa.
1. Thông Tin Chi Tiết Về Sản Phẩm 6GK7243-1EX01-0XE0
| Đặc điểm | Chi tiết |
|---|---|

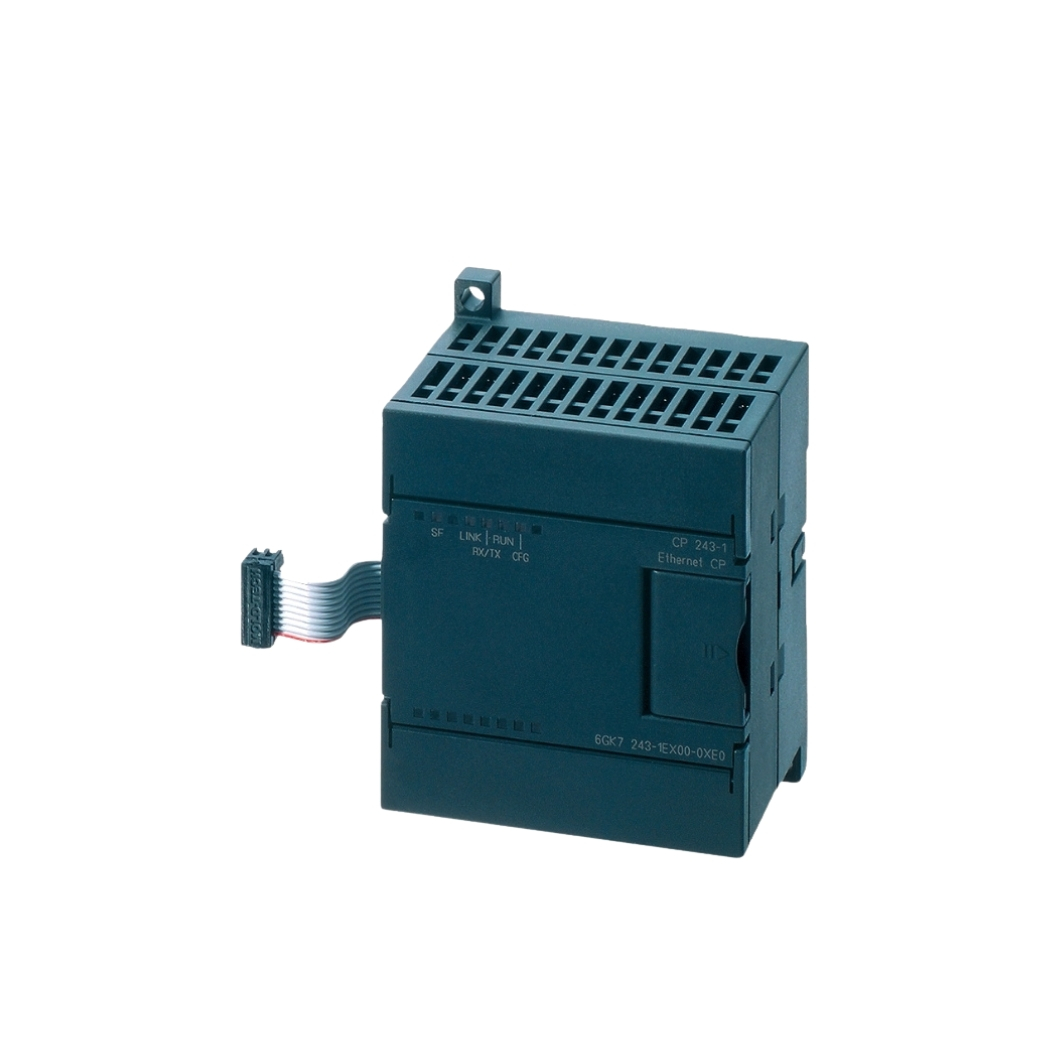

| Tên sản phẩm | 6GK7243-1EX01-0XE0 Mô đun S7-200 CP243-1 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC S7-200 |
| Loại sản phẩm | Mô đun truyền thông Ethernet |
| Giao thức truyền thông | TCP/IP, ISO on TCP, S7 communication, Modbus TCP (Server) |
| Cổng kết nối | 1 x RJ45 |
| Tốc độ truyền | 10/100 Mbit/s |
| Số lượng kết nối tối đa | 8 kết nối S7, 1 kết nối PG/OP |
| Chức năng IT (tùy chọn) | Web server, email client (có thể yêu cầu license bổ sung) |
| Nguồn cấp | 24V DC (từ PLC S7-200) |
| Kích thước (Rộng x Cao x Sâu) | 71.2 mm x 80 mm x 62 mm |
| Trọng lượng | Khoảng 150g |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Chứng chỉ | CE, UL, cULus, FM, ATEX (tùy phiên bản) |
| Phần mềm hỗ trợ | STEP 7 Micro/WIN, TIA Portal (tùy phiên bản) |
| Ứng dụng | Kết nối PLC S7-200 với mạng Ethernet, giao tiếp với máy tính, HMI, hệ thống SCADA, các thiết bị khác hỗ trợ giao thức TCP/IP. |
| Giá tham khảo | Liên hệ Thanhthienphu.vn qua hotline 08.12.77.88.99 |
2. Cấu Tạo Tinh Tế Của Sản Phẩm 6GK7243-1EX01-0XE0
- Vỏ bảo vệ: Chế tạo từ vật liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm, rung động.
- Cổng kết nối RJ45: Cung cấp giao diện kết nối Ethernet tiêu chuẩn, cho phép kết nối với cáp mạng thông thường.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module (nguồn, kết nối mạng, truyền dữ liệu), giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Chip xử lý: Tích hợp vi xử lý mạnh mẽ, đảm bảo khả năng xử lý dữ liệu nhanh chóng và ổn định.
- Bộ nhớ: Lưu trữ cấu hình và chương trình ứng dụng.
- Giao diện kết nối với PLC: Kết nối trực tiếp với backplane của PLC S7-200 thông qua bus kết nối.
- Mạch nguồn: Chuyển đổi nguồn điện từ PLC S7-200 thành nguồn điện phù hợp cho module hoạt động.
3. Các Tính Năng Chính Vượt Trội Của 6GK7243-1EX01-0XE0
- Kết nối Ethernet tốc độ cao: Hỗ trợ tốc độ truyền 10/100 Mbit/s, đảm bảo truyền dữ liệu nhanh chóng và tin cậy, đáp ứng nhu cầu của các ứng dụng đòi hỏi băng thông lớn.
- Hỗ trợ đa giao thức truyền thông: Tương thích với các giao thức phổ biến như TCP/IP, ISO on TCP, S7 communication, và Modbus TCP (Server), giúp dễ dàng tích hợp với các thiết bị và hệ thống khác nhau.
- Khả năng kết nối linh hoạt: Cho phép kết nối đồng thời với nhiều thiết bị (8 kết nối S7, 1 kết nối PG/OP), tăng cường khả năng mở rộng và quản lý hệ thống.
- Chức năng IT tích hợp (tùy chọn): Tích hợp web server cho phép truy cập và cấu hình module từ xa thông qua trình duyệt web. Chức năng email client cho phép gửi thông báo lỗi hoặc báo cáo qua email (yêu cầu license bổ sung).
- Dễ dàng cấu hình và lập trình: Cấu hình đơn giản thông qua phần mềm STEP 7 Micro/WIN hoặc TIA Portal. Hỗ trợ các khối hàm (function blocks) sẵn có, giúp việc lập trình trở nên dễ dàng và nhanh chóng.
- Độ tin cậy cao: Thiết kế chuyên biệt cho môi trường công nghiệp, đảm bảo hoạt động ổn định và bền bỉ trong điều kiện khắc nghiệt.
- Bảo mật: Tích Hợp tường lửa: Module được trang bị tường lửa tích hợp, giúp bảo vệ hệ thống khỏi các truy cập trái phép từ bên ngoài.
- Chẩn đoán lỗi từ xa: Khả năng chẩn đoán từ xa: Module cung cấp các công cụ chẩn đoán lỗi từ xa, giúp kỹ sư nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.
4. Hướng Dẫn Kết Nối 6GK7243-1EX01-0XE0 Với Phần Mềm STEP 7 Micro/WIN
Chuẩn bị:
- Module 6GK7243-1EX01-0XE0
- PLC S7-200 (CPU 22x)
- Cáp Ethernet (RJ45)
- Máy tính cài đặt phần mềm STEP 7 Micro/WIN
- Nguồn điện 24V DC
Kết nối phần cứng:
- Tắt nguồn PLC S7-200.
- Gắn module 6GK7243-1EX01-0XE0 vào vị trí trống trên rack của PLC.
- Kết nối cáp Ethernet từ cổng RJ45 của module đến switch mạng hoặc trực tiếp đến máy tính.
- Cấp nguồn 24V DC cho PLC và Mô đun
Cấu hình phần mềm:
- Mở phần mềm STEP 7 Micro/WIN.
- Tạo một project mới hoặc mở project hiện có.
- Trong cửa sổ “Communication”, chọn “CP243-1” từ danh sách các module truyền thông.
- Nhập địa chỉ IP cho module (đảm bảo địa chỉ IP này không trùng với các thiết bị khác trong mạng).
- Chọn kiểu kết nối (TCP/IP hoặc ISO on TCP).
- Thiết lập các thông số truyền thông khác (nếu cần).
- Lưu cấu hình.
Kiểm tra kết nối:
- Tải cấu hình xuống PLC.
- Sử dụng chức năng “Test Connection” trong STEP 7 Micro/WIN để kiểm tra kết nối với module.
- Nếu kết nối thành công, đèn LED trên module sẽ hiển thị trạng thái kết nối.
Lưu ý:
- Đảm bảo địa chỉ IP của module và máy tính nằm trong cùng một dải mạng.
- Nếu sử dụng switch mạng, hãy đảm bảo switch được cấu hình đúng cách.
- Kiểm tra kỹ cáp Ethernet để đảm bảo không bị hỏng hoặc lỏng.
5. Hướng Dẫn Lập Trình 6GK7243-1EX01-0XE0
Sử dụng khối hàm SEND/RECEIVE:
- Thêm khối hàm SEND hoặc RECEIVE vào chương trình PLC.
- Thiết lập các tham số cho khối hàm (địa chỉ IP của đối tác, cổng kết nối, vùng nhớ dữ liệu).
- Sử dụng các biến đầu vào/đầu ra của khối hàm để gửi và nhận dữ liệu.
Sử dụng khối hàm S7 communication:
- Thêm khối hàm S7 communication vào chương trình PLC.
- Thiết lập các tham số cho khối hàm (địa chỉ IP của đối tác, kiểu kết nối, vùng nhớ dữ liệu).
- Sử dụng các biến đầu vào/đầu ra của khối hàm để trao đổi dữ liệu với đối tác.
Lưu ý:
- Đảm bảo khai báo đúng kiểu dữ liệu cho các biến.
- Kiểm tra kỹ các tham số của khối hàm.
- Xử lý các lỗi truyền thông (nếu có) bằng cách sử dụng các khối hàm chẩn đoán lỗi.
6. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng 6GK7243-1EX01-0XE0
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Không kết nối được với module | Cáp Ethernet bị hỏng hoặc lỏng, địa chỉ IP cấu hình sai, cấu hình phần mềm không đúng, module bị lỗi | Kiểm tra cáp Ethernet, kiểm tra địa chỉ IP, kiểm tra cấu hình phần mềm, khởi động lại module, thay thế module mới (nếu cần) |
| Mất kết nối trong quá trình hoạt động | Cáp Ethernet bị lỏng, switch mạng bị lỗi, nhiễu điện từ, module bị quá nhiệt | Kiểm tra cáp Ethernet, kiểm tra switch mạng, sử dụng cáp chống nhiễu, đảm bảo module được tản nhiệt tốt |
| Lỗi truyền thông | Cấu hình giao thức truyền thông không đúng, dữ liệu gửi/nhận không đúng định dạng, lỗi lập trình | Kiểm tra cấu hình giao thức truyền thông, kiểm tra định dạng dữ liệu, kiểm tra chương trình PLC |
| Đèn LED báo lỗi | Module bị lỗi, cấu hình không đúng, lỗi kết nối | Tham khảo tài liệu hướng dẫn của Siemens để xác định mã lỗi và cách khắc phục |
| Không truy cập được web server | Địa chỉ IP cấu hình sai, tường lửa chặn truy cập, chưa kích hoạt chức năng web server (nếu có) | Kiểm tra địa chỉ IP, kiểm tra cấu hình tường lửa, kích hoạt chức năng web server trong phần mềm cấu hình (nếu có) |
7. Đặt Mua Ngay 6GK7243-1EX01-0XE0 Chính Hãng Tại Thanhthienphu.vn
Bạn đã sẵn sàng để nâng cấp hệ thống điều khiển của mình lên một tầm cao mới? Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn để sở hữu 6GK7243-1EX01-0XE0 Mô đun S7-200 CP243-1 chính hãng, chất lượng cao với giá cả cạnh tranh nhất.
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Cam kết cung cấp sản phẩm chính hãng Siemens, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ).
- Giá cả cạnh tranh: Luôn có chính sách giá tốt nhất cho khách hàng, đặc biệt là các kỹ sư, nhà quản lý và chủ doanh nghiệp.
- Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu về sản phẩm và ứng dụng, sẵn sàng tư vấn miễn phí, giúp bạn lựa chọn giải pháp phù hợp nhất.
- Hỗ trợ kỹ thuật tận tâm: Hỗ trợ cài đặt, cấu hình, lập trình, khắc phục sự cố nhanh chóng và hiệu quả.
- Giao hàng nhanh chóng: Giao hàng toàn quốc, đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.
- Bảo hành chính hãng: Bảo hành theo tiêu chuẩn của Siemens, đảm bảo quyền lợi của khách hàng.
Thông tin liên hệ:
- Hotline: 08.12.77.88.99
- Website: thanhthienphu.vn
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
Thanhthienphu.vn – Đối tác tin cậy của bạn trên con đường chinh phục tự động hóa! Hãy để chúng tôi đồng hành cùng bạn kiến tạo những giá trị vượt trội cho doanh nghiệp của bạn.
