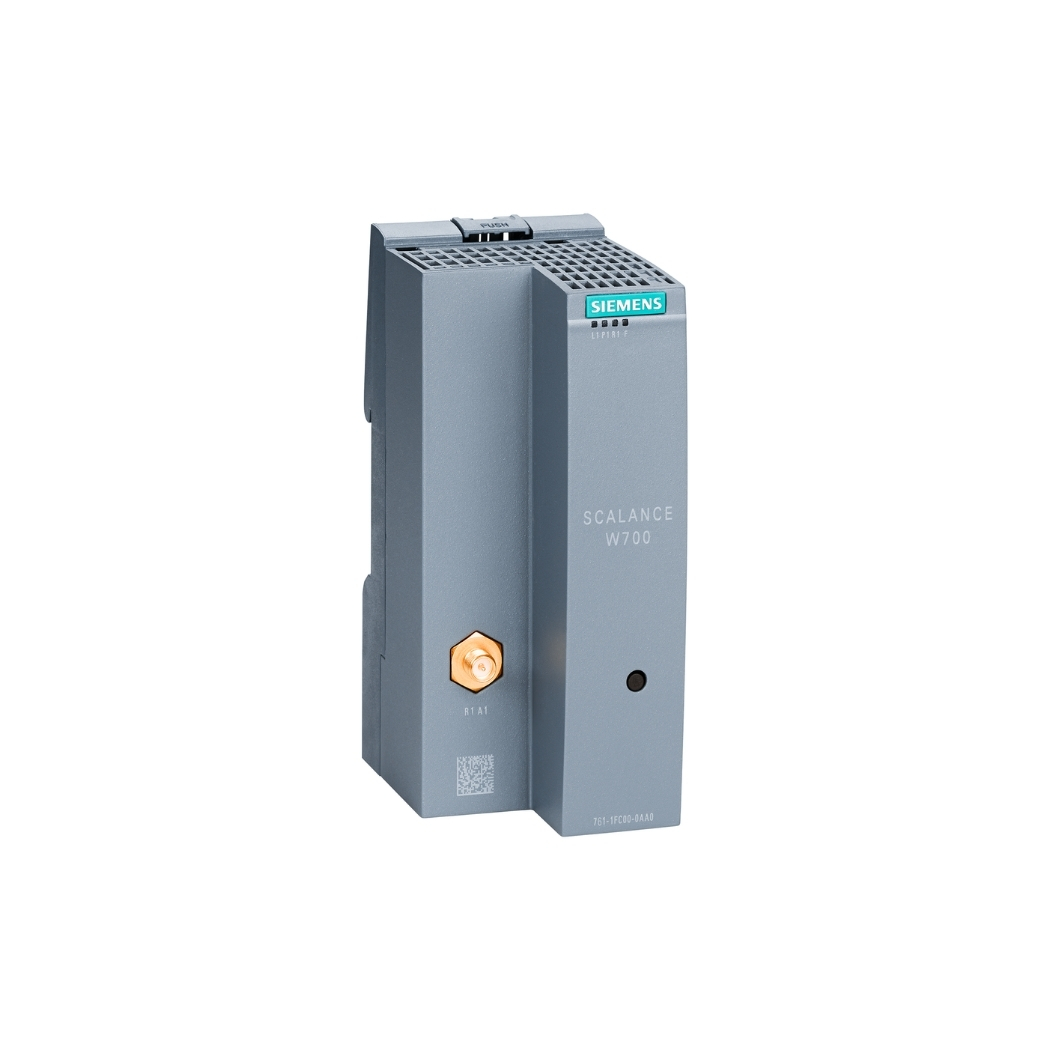

6GK5722-1FC00-0AC0 SCALANCE W722-1 RJ45 S7-1500

6GK5722-1FC00-0AC0 SCALANCE W722-1 RJ45 S7-1500, điểm truy cập không dây công nghiệp mạnh mẽ từ Siemens, mang đến giải pháp kết nối mạng WLAN ổn định, bảo mật và hiệu suất cao cho hệ thống tự động hóa của bạn, đặc biệt là khi tích hợp với PLC S7-1500.

thanhthienphu.vn tự hào cung cấp thiết bị truyền thông tiên tiến này, giúp các kỹ sư điện, nhà quản lý kỹ thuật và chủ doanh nghiệp nâng tầm hệ thống sản xuất, tối ưu hóa quy trình và đạt được lợi thế cạnh tranh vượt trội trong kỷ nguyên công nghiệp 4.0.

1. Thông Tin Chi Tiết Về Sản Phẩm

2. Cấu Tạo Sản Phẩm

• Vỏ ngoài: Được làm từ vật liệu nhựa cao cấp, chống chịu va đập, chống bụi và chống ẩm, đảm bảo độ bền tối đa trong các điều kiện hoạt động khắc nghiệt.
• Thiết kế nhỏ gọn: Kích thước nhỏ gọn giúp tiết kiệm không gian lắp đặt, đặc biệt phù hợp với các tủ điện có không gian hạn chế.
• Cổng kết nối: Cổng RJ45 được bảo vệ chắc chắn, chống bụi bẩn và các tác động từ môi trường bên ngoài.
• Đèn LED báo hiệu: Hệ thống đèn LED hiển thị trạng thái hoạt động của thiết bị, giúp người dùng dễ dàng theo dõi và kiểm tra.
• Anten tích hợp: Anten được tích hợp sẵn bên trong, đảm bảo khả năng thu phát sóng tốt mà không cần phải lắp đặt thêm anten ngoài (trừ trường hợp đặc biệt cần tăng cường tín hiệu).
• Khả năng gắn DIN rail: Thiết kế cho phép gắn trực tiếp lên thanh DIN rail, giúp việc lắp đặt trở nên dễ dàng và nhanh chóng.

3. Các Tính Năng Chính Của Sản Phẩm

Kết nối Wi-Fi chuẩn công nghiệp:

Hỗ trợ chuẩn IEEE 802.11a/b/g/n, cung cấp tốc độ truyền dữ liệu lên đến 300 Mbps, đảm bảo kết nối nhanh chóng và ổn định cho các ứng dụng công nghiệp đòi hỏi băng thông cao.

 Bảo mật đa lớp, an toàn tuyệt đối:

Tích hợp các giao thức bảo mật tiên tiến như WPA2/WPA3-Enterprise/Personal, IEEE 802.1X, RADIUS và ACL, bảo vệ hệ thống của bạn khỏi các truy cập trái phép và các mối đe dọa an ninh mạng.

Tích hợp hoàn hảo với S7-1500:

Được thiết kế để hoạt động tối ưu với PLC S7-1500, giúp việc cấu hình và quản lý trở nên dễ dàng hơn bao giờ hết thông qua phần mềm TIA Portal.

Hỗ trợ iFeatures:

• iPCF (industrial Point Coordination Function): Cho phép truyền dữ liệu thời gian thực, ưu tiên các gói tin quan trọng, giảm độ trễ và đảm bảo tính đồng bộ trong các ứng dụng điều khiển chuyển động và tự động hóa.
• iPRP (industrial Parallel Redundancy Protocol): Cung cấp khả năng dự phòng mạng, đảm bảo kết nối liên tục ngay cả khi có sự cố xảy ra trên một đường truyền.
• iQoS (industrial Quality of Service): Quản lý băng thông thông minh, ưu tiên các ứng dụng quan trọng, đảm bảo chất lượng dịch vụ mạng.

Quản lý tập trung:

Dễ dàng quản lý và giám sát từ xa thông qua phần mềm SINEC NMS hoặc các công cụ quản lý mạng SNMP khác.

Thiết kế bền bỉ, hoạt động ổn định:

Hoạt động tốt trong môi trường công nghiệp khắc nghiệt với dải nhiệt độ rộng (-20°C đến +60°C) và độ ẩm cao (5% đến 95%).

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

 Chuẩn bị:

• Đảm bảo bạn đã cài đặt phần mềm TIA Portal (phiên bản tương thích với S7-1500) trên máy tính.
• Kết nối máy tính với PLC S7-1500 thông qua cáp Ethernet.
• Cấp nguồn cho SCALANCE W722-1 RJ45.
• Kết nối SCALANCE W722-1 RJ45 với PLC S7-1500 thông qua cáp Ethernet (cổng RJ45).

Thêm thiết bị vào dự án TIA Portal:

• Mở dự án TIA Portal của bạn.
• Trong cửa sổ “Devices & Networks”, chọn “Add new device”.
• Trong danh sách thiết bị, tìm đến “Communication modules” -> “Wireless communication” -> “SCALANCE W” -> “SCALANCE W722-1 RJ45” -> “6GK5722-1FC00-0AC0”.
• Chọn phiên bản firmware phù hợp và nhấn “OK”.

 Cấu hình địa chỉ IP:

• Nhấp đúp vào thiết bị SCALANCE W722-1 RJ45 trong cửa sổ “Devices & Networks”.
• Trong cửa sổ “Properties”, chọn “Ethernet addresses”.
• Đặt địa chỉ IP, subnet mask và gateway cho thiết bị (đảm bảo địa chỉ IP nằm trong cùng dải mạng với PLC S7-1500).

 Cấu hình mạng Wi-Fi:

• Trong cửa sổ “Properties”, chọn “Wireless settings”.
• Chọn chế độ hoạt động (ví dụ: Access Point).
• Đặt tên mạng (SSID) và mật khẩu (nếu cần).
• Chọn các thông số bảo mật (ví dụ: WPA2/WPA3).

 Cấu hình iFeatures (tùy chọn):

• Trong cửa sổ “Properties”, chọn “iFeatures”.
• Kích hoạt và cấu hình các tính năng iPCF, iPRP, iQoS (nếu cần thiết cho ứng dụng của bạn).

Tải cấu hình xuống thiết bị:

• Nhấp chuột phải vào thiết bị SCALANCE W722-1 RJ45 và chọn “Download to device”.
• Chọn các thông số cần tải xuống và nhấn “Load”.

Kiểm tra kết nối:

Sau khi tải cấu hình, kiểm tra trạng thái kết nối của thiết bị bằng cách xem đèn LED báo hiệu hoặc sử dụng các công cụ chẩn đoán trong TIA Portal.

5. Hướng Dẫn Lập Trình Sản Phẩm

 Sử dụng khối hàm “TSEND_C” và “TRCV_C”:

• Các khối hàm này cho phép gửi và nhận dữ liệu thông qua kết nối TCP/IP hoặc UDP.
• Bạn cần cấu hình các thông số như địa chỉ IP, cổng, kiểu kết nối, độ dài dữ liệu…
• Ví dụ: Để gửi dữ liệu từ PLC S7-1500 đến một máy tính có địa chỉ IP 192.168.1.100, cổng 502, bạn có thể sử dụng khối hàm “TSEND_C” với các thông số tương ứng.

Sử dụng khối hàm “TCON”, “TDISCON”, “TSEND”, “TRCV”:

• Các khối hàm này cung cấp các chức năng cơ bản để thiết lập, ngắt kết nối, gửi và nhận dữ liệu.
• Chúng thường được sử dụng cho các ứng dụng truyền thông đơn giản hơn.

 Sử dụng các khối hàm truyền thông khác:

TIA Portal cung cấp nhiều khối hàm truyền thông khác như “PUT/GET”, “BSEND/BRCV”… để phục vụ cho các mục đích truyền thông cụ thể.

 Xử lý lỗi truyền thông:

• Sử dụng các biến trạng thái (status variables) của các khối hàm để kiểm tra và xử lý các lỗi truyền thông có thể xảy ra.
• Ví dụ: Nếu biến trạng thái của khối hàm “TSEND_C” báo lỗi, bạn có thể thực hiện các hành động như thử lại kết nối, gửi lại dữ liệu hoặc thông báo lỗi cho người vận hành.

6. Khắc Phục Một Số Lỗi Thường Gặp

Lỗi mất kết nối Wi-Fi:

Nguyên nhân:

Tín hiệu Wi-Fi yếu, nhiễu sóng, cấu hình sai, lỗi phần cứng.

Khắc phục:

• Kiểm tra cường độ tín hiệu Wi-Fi bằng các công cụ đo sóng.
• Di chuyển thiết bị đến gần điểm truy cập hơn hoặc sử dụng anten ngoài để tăng cường tín hiệu.
• Kiểm tra xem có các nguồn gây nhiễu sóng gần đó không (ví dụ: lò vi sóng, động cơ điện…).
• Kiểm tra lại cấu hình mạng Wi-Fi (SSID, mật khẩu, kênh…).
• Kiểm tra phần cứng của thiết bị (anten, cổng kết nối…).

Lỗi không thể kết nối với PLC S7-1500:

Nguyên nhân:

Cấu hình địa chỉ IP sai, cáp mạng lỏng, lỗi phần cứng.

Khắc phục:

• Kiểm tra lại địa chỉ IP của SCALANCE W722-1 RJ45 và PLC S7-1500, đảm bảo chúng nằm trong cùng dải mạng.
• Kiểm tra cáp mạng, đảm bảo kết nối chắc chắn.
• Thử khởi động lại cả SCALANCE W722-1 RJ45 và PLC S7-1500.
• Kiểm tra phần cứng của cả hai thiết bị.

Lỗi truyền thông dữ liệu:

Nguyên nhân:

Cấu hình khối hàm sai, lỗi kết nối, dữ liệu không hợp lệ.

Khắc phục:

• Kiểm tra lại cấu hình các khối hàm truyền thông (TSEND_C, TRCV_C…).
• Kiểm tra kết nối mạng giữa PLC S7-1500 và SCALANCE W722-1 RJ45.
• Kiểm tra định dạng và độ dài dữ liệu gửi/nhận.

Lỗi bảo mật:

Nguyên nhân:

Cấu hình bảo mật sai, mật khẩu yếu, tấn công mạng.

Khắc phục:

• Kiểm tra lại cấu hình bảo mật (WPA2/WPA3, IEEE 802.1X…).
• Sử dụng mật khẩu mạnh và thay đổi thường xuyên.
• Cập nhật firmware mới nhất cho thiết bị để vá các lỗ hổng bảo mật.
• Sử dụng các biện pháp bảo mật mạng khác như tường lửa, VPN…
