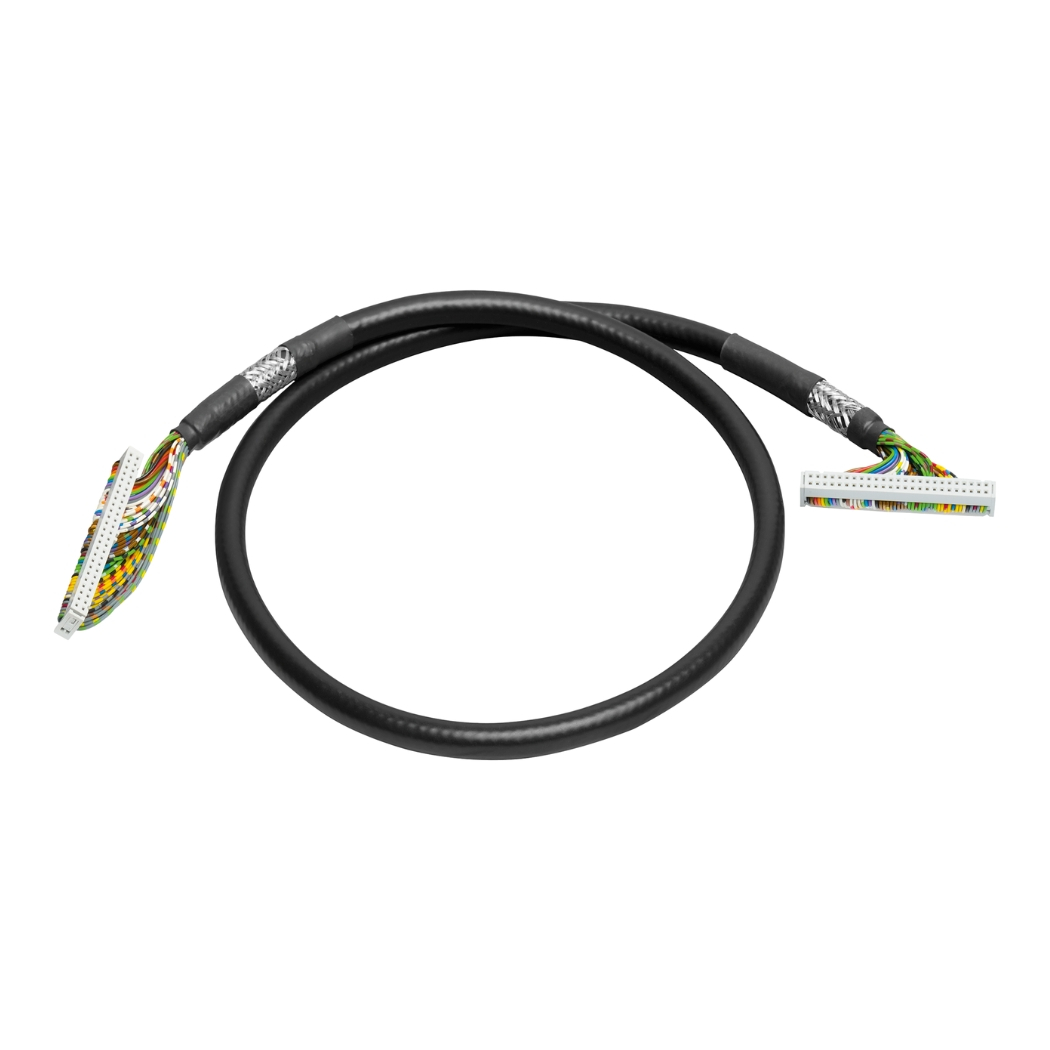

6ES7923-5BB00-0DB0 CÁP KẾT NỐI S7-1500 1M

6ES7923-5BB00-0DB0 CÁP KẾT NỐI S7-1500 1M, giải pháp truyền thông tối ưu cho hệ thống tự động hóa của bạn, mang lại hiệu suất vượt trội và độ tin cậy tuyệt đối trong môi trường công nghiệp.

Tại thanhthienphu.vn, chúng tôi cung cấp cáp kết nối chính hãng Siemens, đảm bảo sự tương thích hoàn hảo và giúp bạn khai thác tối đa sức mạnh của PLC S7-1500.

1. Thông Tin Chi Tiết Về 6ES7923-5BB00-0DB0 Cáp Kết Nối S7-1500 1M

2. Cấu Tạo 6ES7923-5BB00-0DB0 Cáp Kết Nối S7-1500 1M

Cáp kết nối 6ES7923-5BB00-0DB0 được cấu tạo từ nhiều thành phần, mỗi thành phần đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ bền của sản phẩm:

Lõi dẫn (Conductor):

• Chất liệu: Đồng nguyên chất (OFC – Oxygen-Free Copper) hoặc đồng mạ bạc. Đồng nguyên chất có độ dẫn điện cao, giảm thiểu suy hao tín hiệu. Đồng mạ bạc tăng cường khả năng chống oxy hóa, đặc biệt quan trọng trong môi trường công nghiệp.
• Cấu trúc: Thường là dạng dây xoắn đôi (twisted pair), giúp giảm nhiễu điện từ (EMI) và nhiễu xuyên âm (crosstalk).
• Số lượng lõi: Tùy thuộc vào chuẩn Profibus cụ thể, nhưng thường có 2 hoặc 4 lõi.

Lớp cách điện (Insulation):

• Chất liệu: Thường là Polyethylene (PE) hoặc Fluorinated Ethylene Propylene (FEP). Các vật liệu này có đặc tính cách điện tốt, chịu nhiệt độ cao và chống lại các hóa chất ăn mòn.
• Chức năng: Cách ly các lõi dẫn với nhau và với môi trường bên ngoài, ngăn ngừa đoản mạch và đảm bảo an toàn.

Lớp chống nhiễu (Shielding):

• Cấu trúc: Có thể là một hoặc nhiều lớp, bao gồm:
• Lưới kim loại (braided shield): Thường làm từ đồng hoặc nhôm, bao phủ toàn bộ lõi cáp, giúp chống nhiễu từ bên ngoài.
• Lá kim loại (foil shield): Thường làm từ nhôm, quấn quanh các cặp dây xoắn, giúp chống nhiễu xuyên âm giữa các cặp dây.

Chức năng: Bảo vệ tín hiệu khỏi nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI), đảm bảo tín hiệu truyền đi ổn định và không bị méo.

Vỏ cáp (Jacket):

• Chất liệu: Thường là PVC (Polyvinyl Chloride) hoặc PUR (Polyurethane). PVC có độ bền cao, chống mài mòn tốt. PUR có khả năng chống lại dầu, hóa chất và các tác động cơ học tốt hơn.
• Chức năng: Bảo vệ các thành phần bên trong cáp khỏi các tác động của môi trường bên ngoài, như va đập, nhiệt độ, độ ẩm, hóa chất, và các tác nhân gây mài mòn.

Đầu nối (Connector):

• Loại đầu nối: 9-pin D-sub (DB9) đực (male) ở cả hai đầu, theo chuẩn Profibus.
• Chất liệu: Vỏ thường làm bằng kim loại (như thép không gỉ) hoặc nhựa cứng, có khả năng chống va đập và bảo vệ các chân kết nối.
• Chân kết nối (pins): Thường được mạ vàng để tăng cường khả năng tiếp xúc và chống oxy hóa.

3. Các Tính Năng Chính Của 6ES7923-5BB00-0DB0 Cáp Kết Nối S7-1500 1M

• Truyền tải dữ liệu tốc độ cao: Hỗ trợ tốc độ truyền lên đến 12 Mbit/s, đáp ứng nhu cầu truyền tải dữ liệu lớn và nhanh chóng trong các ứng dụng tự động hóa hiện đại. Điều này đặc biệt quan trọng trong các hệ thống điều khiển thời gian thực, nơi độ trễ thấp là yếu tố then chốt.
• Khả năng chống nhiễu vượt trội: Thiết kế với lớp chống nhiễu nhiều lớp (lưới kim loại và lá kim loại) giúp bảo vệ tín hiệu khỏi các nguồn nhiễu điện từ và nhiễu tần số vô tuyến, đảm bảo tín hiệu truyền đi ổn định và không bị méo.
• Độ bền cao: Vỏ cáp làm từ vật liệu PVC hoặc PUR, có khả năng chống mài mòn, chịu va đập, chống lại dầu, hóa chất và các tác động của môi trường công nghiệp khắc nghiệt.
• Tương thích hoàn toàn với hệ thống S7-1500: Được thiết kế đặc biệt để sử dụng với PLC S7-1500 của Siemens, đảm bảo sự tương thích hoàn hảo và hiệu suất tối ưu.
• Dễ dàng lắp đặt và sử dụng: Đầu nối 9 chân D-sub tiêu chuẩn giúp việc kết nối trở nên đơn giản và nhanh chóng. Chiều dài 1 mét phù hợp với nhiều ứng dụng khác nhau.
• Đáp ứng các tiêu chuẩn công nghiệp: Tuân thủ các tiêu chuẩn nghiêm ngặt như EN 50170, IEC 61158, và IEC 61784, đảm bảo chất lượng và độ tin cậy của sản phẩm.
• An toàn: Cáp được thiết kế để đảm bảo an toàn trong quá trình vận hành, giảm thiểu nguy cơ chập cháy và các sự cố liên quan đến điện.
• Tính linh hoạt: Có thể sử dụng trong nhiều ứng dụng khác nhau, bao gồm kết nối PLC với PLC, PLC với HMI, PLC với các thiết bị ngoại vi (biến tần, động cơ servo, …).

4. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7923-5BB00-0DB0 Cáp Kết Nối S7-1500 1M

Không có kết nối (No Communication):

Nguyên nhân:

• Cáp bị hỏng (đứt, gãy, chập).
• Đầu nối bị lỏng hoặc không tiếp xúc tốt.
• Sai địa chỉ Profibus.
• Sai tốc độ truyền.
• Không có điện trở cuối (terminating resistor) ở hai đầu mạng.
• Cấu hình phần cứng không chính xác.
• Lỗi phần mềm (firmware) trên PLC hoặc thiết bị.

Cách khắc phục:

• Kiểm tra cáp bằng đồng hồ vạn năng (multimeter) để đảm bảo không bị đứt hoặc chập.
• Kiểm tra đầu nối, đảm bảo cắm chặt và các vít khóa được siết chặt.
• Kiểm tra địa chỉ Profibus và tốc độ truyền trong phần mềm TIA Portal, đảm bảo đúng cấu hình.
• Đảm bảo có điện trở cuối (thường là 150 Ohms) ở hai đầu của mạng Profibus.
• Kiểm tra lại cấu hình phần cứng trong TIA Portal.
• Cập nhật firmware cho PLC và các thiết bị (nếu có bản cập nhật).

Truyền thông không ổn định (Intermittent Communication):

Nguyên nhân:

• Nhiễu điện từ (EMI) hoặc nhiễu tần số vô tuyến (RFI).
• Cáp bị uốn cong quá mức hoặc bị đè nén.
• Đầu nối bị oxy hóa hoặc bẩn.
• Chiều dài cáp vượt quá giới hạn cho phép.

Cách khắc phục:

• Kiểm tra môi trường xung quanh, đảm bảo không có các nguồn gây nhiễu mạnh (ví dụ: động cơ lớn, biến tần, …).
• Sử dụng cáp có lớp chống nhiễu tốt hơn (nếu cần).
• Đi cáp tránh xa các nguồn gây nhiễu.
• Kiểm tra và làm sạch các đầu nối.
• Rút ngắn chiều dài cáp (nếu có thể).
• Sử dụng bộ lặp (repeater) nếu cần tăng chiều dài cáp.

Lỗi dữ liệu (Data Errors):

Nguyên nhân:

• Nhiễu trên đường truyền.
• Cấu hình truyền thông không chính xác.
• Lỗi phần mềm trên PLC hoặc thiết bị.

Cách khắc phục:

• Thực hiện các biện pháp chống nhiễu như đã nêu ở trên.
• Kiểm tra lại cấu hình truyền thông trong TIA Portal, đảm bảo các thông số (ví dụ: kiểu dữ liệu, độ dài dữ liệu) khớp với thiết bị.
• Kiểm tra và cập nhật phần mềm (nếu có).
