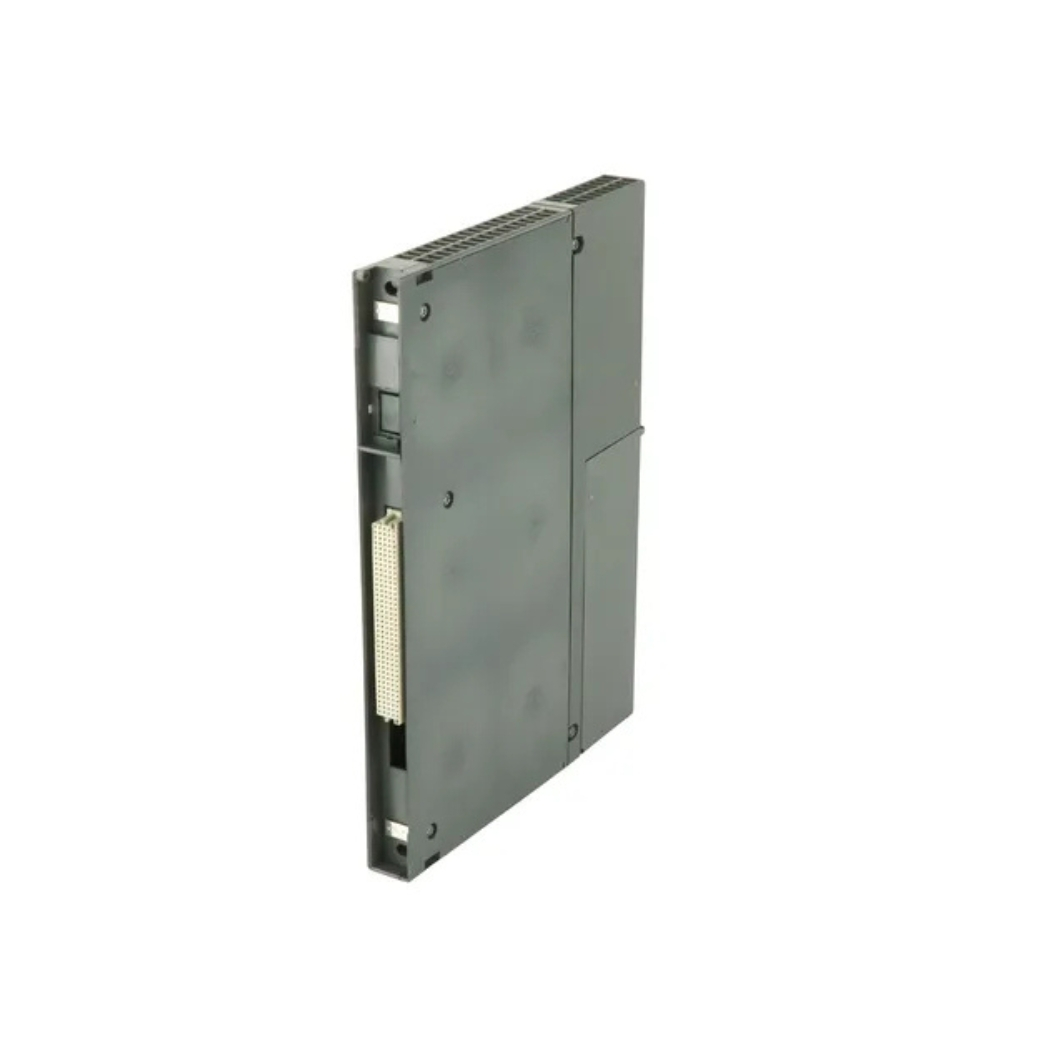

6ES7463-2AA00-0AA0 S7-400 Module IM 463-2, bộ ghép nối truyền thông mạnh mẽ cho hệ thống PLC S7-400, là giải pháp tối ưu để mở rộng khả năng kết nối và nâng cao hiệu suất cho các ứng dụng tự động hóa công nghiệp.
Thanhthienphu.vn mang đến giải pháp toàn diện, giúp bạn dễ dàng tích hợp mô-đun giao diện này vào hệ thống hiện có, từ đó gia tăng năng suất và giảm thiểu chi phí vận hành, đồng thời đảm bảo độ tin cậy và an toàn tuyệt đối.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7463-2AA00-0AA0
| Đặc điểm | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | 6ES7463-2AA00-0AA0 |
| Loại sản phẩm | Module giao diện (Interface Module – IM) |
| Dòng sản phẩm | SIMATIC S7-400 |
| Nhà sản xuất | Siemens |
| Giao thức truyền thông | PROFIBUS DP |
| Tốc độ truyền | Lên đến 12 Mbit/s |
| Số lượng kết nối PROFIBUS DP | 1 |
| Kiểu kết nối | Đầu nối 9 chân D-sub |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | 250 mA (tối đa) |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước (Rộng x Cao x Sâu) | 25 mm x 290 mm x 210 mm |
| Trọng lượng | Khoảng 0.6 kg |
| Tiêu chuẩn | CE, UL, cULus, FM, ATEX |
| Ứng dụng | Kết nối PLC S7-400 với mạng PROFIBUS DP, mở rộng hệ thống, truyền thông với thiết bị ngoại vi |
2. Cấu Tạo Sản Phẩm 6ES7463-2AA00-0AA0
- Vỏ bảo vệ: Làm từ vật liệu nhựa cứng, chống va đập, chống bụi và chống ẩm, bảo vệ các linh kiện bên trong.
- Bo mạch chính: Chứa các vi mạch, bộ xử lý và các linh kiện điện tử khác, thực hiện các chức năng xử lý tín hiệu và giao tiếp.
- Đầu nối PROFIBUS DP: Đầu nối 9 chân D-sub, cho phép kết nối với cáp PROFIBUS DP để truyền thông với các thiết bị khác trên mạng.
- Các đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Khe cắm: Được thiết kế để lắp đặt vào rack của S7-400 một cách dễ dàng và chắc chắn.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7463-2AA00-0AA0
- Giao tiếp PROFIBUS DP: Cho phép S7-400 giao tiếp với các thiết bị hỗ trợ PROFIBUS DP, như biến tần, cảm biến, bộ điều khiển động cơ, và các PLC khác.
- Tốc độ truyền cao: Hỗ trợ tốc độ truyền lên đến 12 Mbit/s, đảm bảo truyền dữ liệu nhanh chóng và đáng tin cậy.
- Mở rộng hệ thống: Cho phép mở rộng hệ thống S7-400 bằng cách kết nối thêm các module I/O và các thiết bị ngoại vi khác thông qua mạng PROFIBUS DP.
- Chẩn đoán lỗi: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng dễ dàng xác định và khắc phục các sự cố truyền thông.
- Dễ dàng lắp đặt và cấu hình: Thiết kế dạng module, dễ dàng lắp đặt vào rack của S7-400 và cấu hình thông qua phần mềm STEP 7 của Siemens.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7463-2AA00-0AA0 Với Phần Mềm
Lắp đặt phần cứng:
- Tắt nguồn hệ thống S7-400.
- Lắp đặt module IM 463-2 vào một khe trống trên rack của S7-400.
- Kết nối cáp PROFIBUS DP từ module IM 463-2 đến các thiết bị PROFIBUS DP khác trên mạng.
- Cấp nguồn cho hệ thống S7-400.
Cài đặt phần mềm:
- Cài đặt phần mềm STEP 7 (TIA Portal hoặc STEP 7 Classic) trên máy tính.
- Cài đặt GSD file (General Station Description) của IM 463-2. GSD file chứa thông tin về module, giúp STEP 7 nhận diện và cấu hình module. Bạn có thể tải GSD file từ trang web hỗ trợ của Siemens.
Cấu hình phần cứng:
- Mở dự án STEP 7 của bạn.
- Thêm module IM 463-2 vào cấu hình phần cứng của S7-400. Bạn có thể thực hiện việc này bằng cách kéo và thả module từ thư viện phần cứng vào rack của S7-400 trong cửa sổ cấu hình phần cứng.
- Đặt địa chỉ PROFIBUS cho module IM 463-2. Địa chỉ này phải là duy nhất trên mạng PROFIBUS DP.
- Cấu hình các thông số truyền thông khác, như tốc độ truyền và chế độ hoạt động.
Tải cấu hình xuống PLC:
- Kết nối máy tính với PLC S7-400 thông qua cáp MPI hoặc Ethernet.
- Tải cấu hình phần cứng và chương trình xuống PLC.
5. Cách Lập Trình Sản Phẩm 6ES7463-2AA00-0AA0
Việc lập trình cho IM 463-2 không khác biệt nhiều so với việc lập trình cho các module I/O khác trong S7-400. Bạn sử dụng các khối hàm (Function Blocks – FB) và khối dữ liệu (Data Blocks – DB) trong STEP 7 để trao đổi dữ liệu với các thiết bị PROFIBUS DP thông qua IM 463-2.
- Sử dụng các khối hàm SFC14 (DPRD_DAT) và SFC15 (DPWR_DAT): Các khối hàm này cho phép đọc và ghi dữ liệu trực tiếp từ/đến các thiết bị PROFIBUS DP.
- Sử dụng các khối hàm FB và DB: Bạn có thể tạo các khối hàm và khối dữ liệu riêng để xử lý dữ liệu từ các thiết bị PROFIBUS DP một cách linh hoạt hơn.
- Tham khảo tài liệu lập trình của Siemens: Tài liệu này cung cấp thông tin chi tiết về cách sử dụng các khối hàm và các chức năng khác liên quan đến PROFIBUS DP.
6. Khắc Phục Một Số Lỗi Thường Gặp
| Lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| Không thể truyền thông với thiết bị PROFIBUS DP | Lỗi cấu hình, lỗi địa chỉ, hoặc lỗi thiết bị PROFIBUS DP. | Kiểm tra cấu hình phần cứng trong STEP 7, đảm bảo các thông số truyền thông (tốc độ, địa chỉ) được cấu hình đúng. Kiểm tra địa chỉ của thiết bị PROFIBUS DP, đảm bảo đúng và không trùng lặp. Kiểm tra trạng thái của thiết bị PROFIBUS DP, đảm bảo thiết bị hoạt động bình thường. |
| Dữ liệu truyền không chính xác | Nhiễu điện từ, lỗi cáp, hoặc lỗi cấu hình. | Kiểm tra môi trường xung quanh, đảm bảo không có nguồn gây nhiễu điện từ mạnh. Kiểm tra cáp PROFIBUS DP, đảm bảo cáp không bị hư hỏng và được nối đất đúng cách. Kiểm tra cấu hình phần cứng trong STEP 7, đảm bảo các thông số truyền thông được cấu hình đúng. |
| Đèn LED SF (System Fault) trên IM 463-2 sáng đỏ | Lỗi phần cứng hoặc lỗi phần mềm. | Thử khởi động lại module IM 463-2. Nếu lỗi vẫn còn, kiểm tra cấu hình phần cứng trong STEP 7. Nếu vẫn không khắc phục được, có thể module IM 463-2 bị lỗi, cần thay thế. |
| Module không hoạt động. Không có đèn sáng | Mất điện áp, Lỗi phần cứng, hoặc lỗi lắp đặt | Kiểm tra Kết nối, Kiểm tra lại nguồn điện cung cấp, hãy chắc chắn rằng điện áp đã được cấp và ổn định. Nếu vẫn không khắc phục được sự cố, hãy thay thế module |
7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn
Bạn đã sẵn sàng để nâng cấp hệ thống tự động hóa của mình với 6ES7463-2AA00-0AA0 S7-400 Module IM 463-2? Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm 6ES7463-2AA00-0AA0 chính hãng Siemens, đảm bảo chất lượng và độ tin cậy.
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường.
- Dịch vụ hỗ trợ tận tâm: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn trong quá trình lắp đặt, cấu hình và sử dụng sản phẩm.
- Giải pháp toàn diện: Chúng tôi không chỉ cung cấp sản phẩm, mà còn cung cấp các giải pháp tự động hóa toàn diện, giúp bạn tối ưu hóa hệ thống của mình.
- Giao hàng nhanh, đúng hẹn: Đúng thời gian, đúng sản phẩm
- Chế độ bảo hành tốt nhất: Bảo hành chính hãng, hỗ trợ kỹ thuật 24/7
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục tự động hóa!
