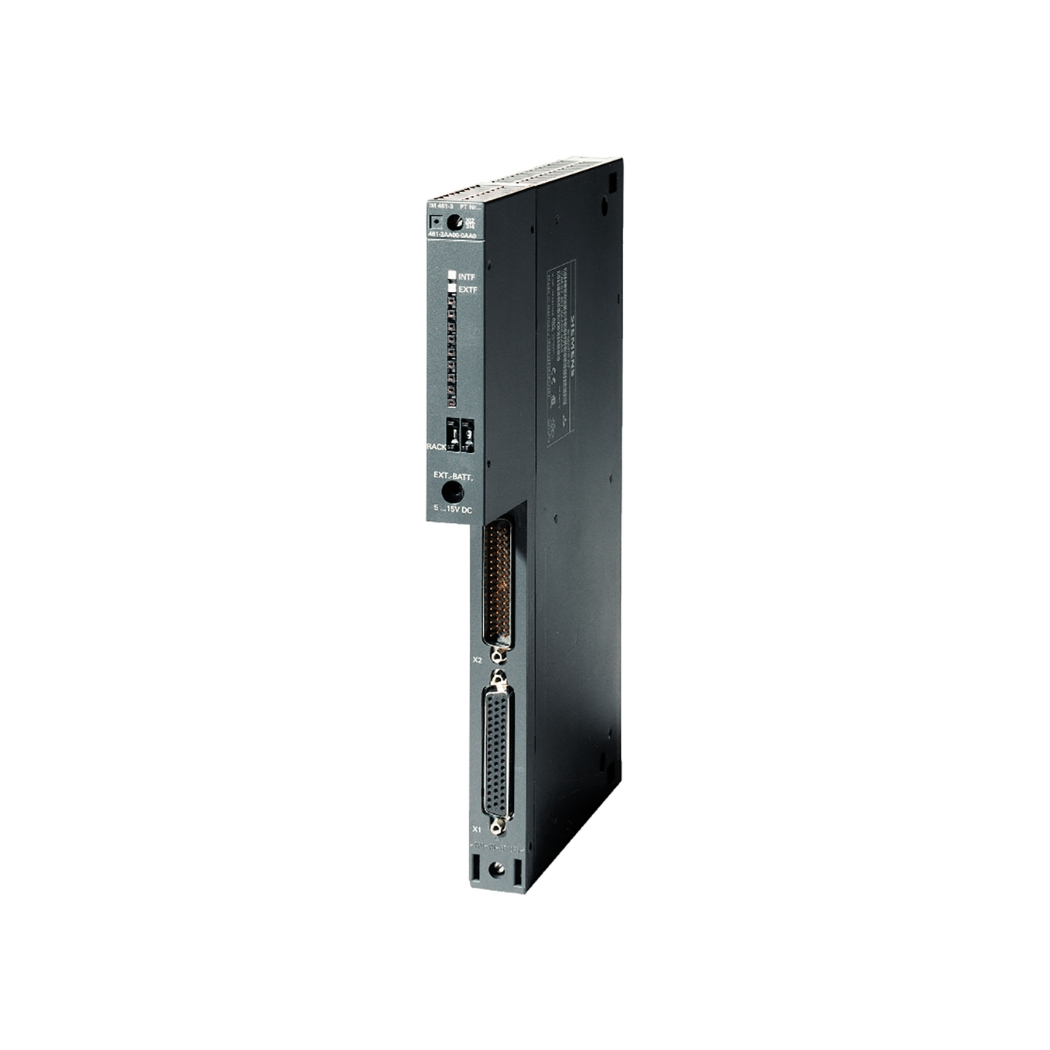

6ES7461-1BA01-0AA0 S7-400 Module IM 461-1, bộ não mở rộng kết nối mạnh mẽ cho hệ thống điều khiển S7-400, mang đến giải pháp truyền thông vượt trội, nâng tầm hiệu suất cho các ứng dụng tự động hóa công nghiệp của bạn.
Thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện tự động hàng đầu, đồng hành cùng các kỹ sư, nhà quản lý kiến tạo những hệ thống vận hành bền bỉ, ổn định và an toàn, thúc đẩy sự phát triển của doanh nghiệp.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7461-1BA01-0AA0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7461-1BA01-0AA0 |
| Dòng sản phẩm | S7-400 |
| Loại module | Module giao diện mở rộng (Interface Module) |
| Chức năng chính | Kết nối các module mở rộng (Expansion Modules) với bộ xử lý trung tâm (CPU) của hệ thống S7-400 |
| Số lượng module mở rộng tối đa | Tối đa 21 module |
| Giao thức truyền thông | PROFIBUS DP, MPI |
| Tốc độ truyền dữ liệu | Lên đến 12 Mbit/s |
| Nguồn cấp | 24 V DC |
| Dòng tiêu thụ | 0.8 A |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước (WxHxD) | 25 x 290 x 210 mm |
| Trọng lượng | Khoảng 0.8 kg |
| Tiêu chuẩn | CE, UL, cULus |
| Nơi sản xuất | Đức |
| Nhà phân phối uy tín | Thanhthienphu.vn |
2. Cấu Tạo Sản Phẩm
- Vỏ bảo vệ: Chất liệu nhựa cao cấp, chống va đập, chống bụi và chống ẩm, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
- Cổng kết nối: Các cổng kết nối PROFIBUS DP và MPI được bố trí khoa học, dễ dàng thao tác, đảm bảo kết nối chắc chắn và ổn định.
- Đèn LED báo trạng thái: Hệ thống đèn LED hiển thị trạng thái hoạt động của module, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Khe cắm module mở rộng: Các khe cắm được thiết kế chuẩn, tương thích với các module mở rộng của dòng S7-400, cho phép mở rộng hệ thống một cách linh hoạt.
- Ray DIN: Tích hợp sẵn ray DIN, giúp việc lắp đặt module vào tủ điện trở nên nhanh chóng và dễ dàng.
3. Các Tính Năng Chính Của Sản Phẩm
- Mở rộng khả năng kết nối: Cho phép kết nối lên đến 21 module mở rộng, đáp ứng nhu cầu mở rộng hệ thống của các ứng dụng phức tạp.
- Truyền thông tốc độ cao: Hỗ trợ tốc độ truyền dữ liệu lên đến 12 Mbit/s, đảm bảo truyền tải dữ liệu nhanh chóng và chính xác.
- Hỗ trợ nhiều giao thức: Tương thích với các giao thức truyền thông phổ biến như PROFIBUS DP và MPI, giúp dễ dàng tích hợp với các thiết bị khác.
- Chẩn đoán lỗi thông minh: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng xác định và khắc phục sự cố.
- Dễ dàng cấu hình và bảo trì: Giao diện cấu hình đơn giản, trực quan, giúp tiết kiệm thời gian và công sức cho việc cài đặt và bảo trì.
- Độ tin cậy cao: Sản phẩm của Siemens, thương hiệu hàng đầu thế giới về tự động hóa, đảm bảo chất lượng và độ bền vượt trội.
- Tăng cường năng suất: Theo nghiên cứu của Viện Fraunhofer (Đức), việc sử dụng hệ thống truyền thông hiệu quả có thể giúp tăng năng suất sản xuất lên đến 15%.
- Giảm thiểu thời gian chết: Một báo cáo của ARC Advisory Group cho thấy, việc giảm thiểu thời gian chết của máy móc có thể tiết kiệm cho doanh nghiệp hàng triệu đô la mỗi năm. Module IM 461-1 giúp giảm thiểu thời gian chết nhờ khả năng chẩn đoán lỗi nhanh chóng và chính xác.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm
Chuẩn bị:
- Module IM 461-1 (6ES7461-1BA01-0AA0).
- PLC S7-400 (CPU).
- Cáp PROFIBUS DP hoặc cáp MPI.
- Phần mềm STEP 7 (phiên bản tương thích).
- Máy tính cài đặt STEP 7.
Lắp đặt phần cứng:
- Gắn module IM 461-1 vào rack của PLC S7-400.
- Kết nối cáp PROFIBUS DP hoặc MPI từ module IM 461-1 đến CPU.
- Cấp nguồn cho module IM 461-1 (24V DC).
Cấu hình phần mềm:
- Mở phần mềm STEP 7.
- Tạo một project mới hoặc mở project hiện có.
- Trong Hardware Configuration, thêm module IM 461-1 vào cấu hình phần cứng.
- Chọn loại giao thức truyền thông (PROFIBUS DP hoặc MPI) và thiết lập các thông số (địa chỉ, tốc độ truyền…).
- Lưu cấu hình và download xuống PLC.
Kiểm tra kết nối
- Sử dụng các công cụ chẩn đoán trong STEP7 để kiểm tra xem PLC và IM461 đã giao tiếp được với nhau chưa.
- Nếu chưa, hãy kiểm tra lại phần cứng, cáp, và các thông số đã cài đặt.
5. Cách Lập Trình Sản Phẩm
Việc lập trình cho 6ES7461-1BA01-0AA0 thực chất là lập trình cho các module mở rộng được kết nối với nó. Bạn sẽ sử dụng các khối hàm (Function Blocks – FB) và khối dữ liệu (Data Blocks – DB) trong STEP 7 để đọc và ghi dữ liệu từ các module mở rộng.
Sử dụng các khối hàm chuẩn: STEP 7 cung cấp các khối hàm chuẩn để giao tiếp với các module mở rộng thông qua IM 461-1. Ví dụ:
- SFC14 (DPRD_DAT): Đọc dữ liệu từ một module mở rộng.
- SFC15 (DPWR_DAT): Ghi dữ liệu đến một module mở rộng.
Tạo các khối dữ liệu: Tạo các DB để lưu trữ dữ liệu đọc từ hoặc ghi đến các module mở rộng.
Lập trình logic: Viết chương trình logic trong các khối tổ chức (Organization Blocks – OB) để xử lý dữ liệu và điều khiển các thiết bị.
6. Khắc Phục Một Số Lỗi Thường Gặp
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED SF (System Fault) sáng đỏ | Lỗi hệ thống, lỗi cấu hình, lỗi phần cứng. | Kiểm tra lại cấu hình phần cứng, kiểm tra cáp kết nối, kiểm tra nguồn cấp. Nếu vẫn không được, có thể module bị lỗi, cần thay thế. |
| Đèn LED BF (Bus Fault) sáng đỏ | Lỗi truyền thông trên bus PROFIBUS DP hoặc MPI. | Kiểm tra cáp kết nối, kiểm tra các thiết bị khác trên bus, kiểm tra các thông số cấu hình (địa chỉ, tốc độ truyền…). |
| Không đọc/ghi được dữ liệu | Lỗi cấu hình phần mềm, lỗi lập trình, lỗi kết nối. | Kiểm tra lại cấu hình phần mềm, kiểm tra chương trình, kiểm tra cáp kết nối. |
| Module không hoạt động | Chưa cấp nguồn, nguồn cấp không đủ, module bị lỗi. | Kiểm tra nguồn cấp, đảm bảo nguồn cấp đủ 24V DC và dòng điện đủ lớn. Nếu vẫn không được, có thể module bị lỗi, cần thay thế. |
| Báo lỗi “Module not found” trong STEP7 | Module chưa được khai báo trong Hardware Configuration hoặc khai báo sai. | Vào Hardware Configuration, kiểm tra lại xem module đã được khai báo đúng chưa. Nếu chưa, thêm module vào hoặc sửa lại thông tin cho đúng. |
7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn
Bạn đã sẵn sàng để nâng cấp hệ thống điều khiển của mình với module IM 461-1? Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm chính hãng Siemens, đảm bảo chất lượng và độ tin cậy.
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường.
- Dịch vụ chuyên nghiệp: Đội ngũ nhân viên tận tâm, nhiệt tình, sẵn sàng hỗ trợ khách hàng 24/7.
- Hỗ trợ kỹ thuật: Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật, tư vấn giải pháp, lắp đặt và bảo trì tận nơi.
- Uy tín lâu năm: thanhthienphu.vn đã có nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị điện tự động, được khách hàng tin tưởng và đánh giá cao.
Đừng chần chừ! Hãy liên hệ với thanhthienphu.vn ngay hôm nay để sở hữu module IM 461-1 và trải nghiệm sự khác biệt!
Thanhthienphu.vn – Đối tác tin cậy của bạn trên con đường chinh phục tự động hóa!
