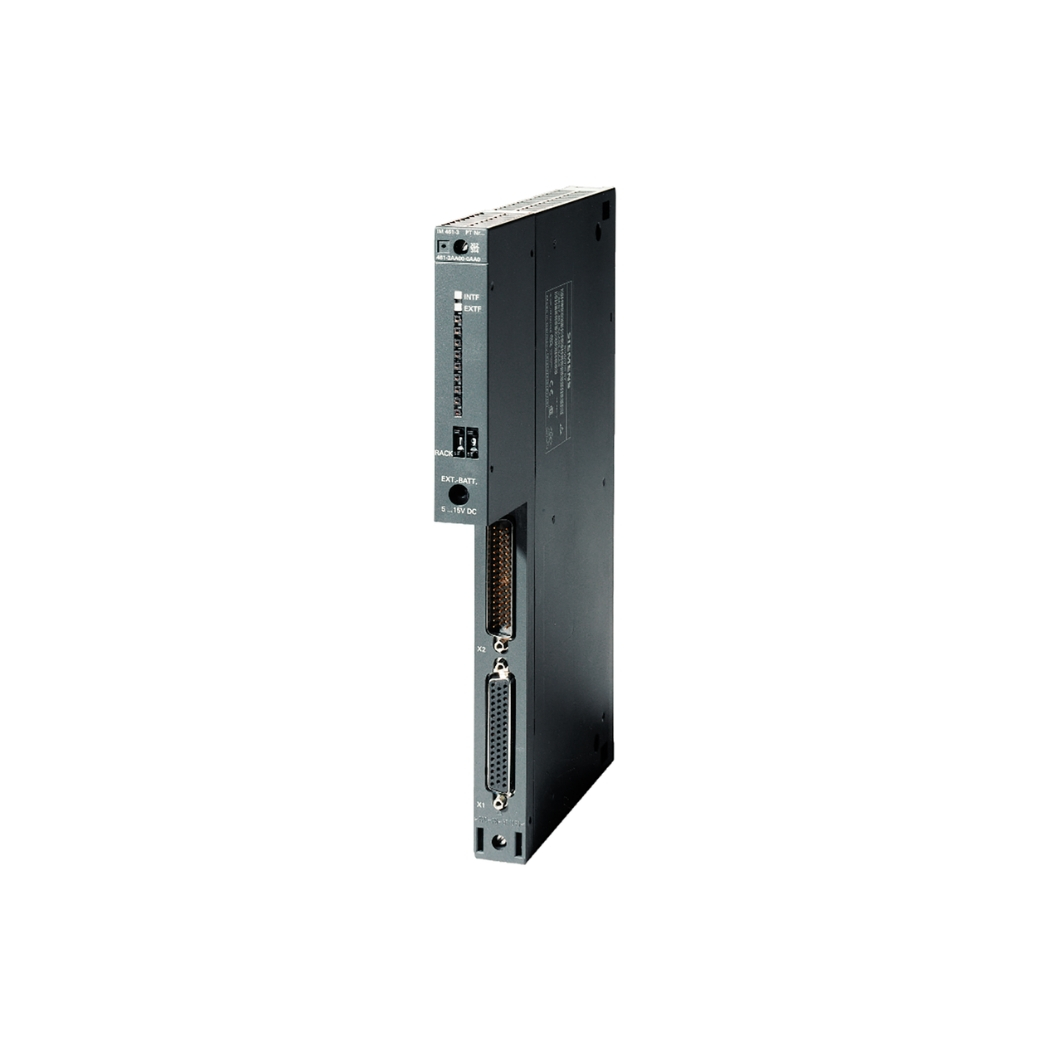

6ES7460-3AA01-0AB0 Module S7-400 IM 460-3, giải pháp kết nối mở rộng tối ưu cho hệ thống tự động hóa của bạn, mang lại hiệu suất vượt trội và độ tin cậy cao.
Thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện công nghiệp hàng đầu, sẵn sàng đồng hành cùng bạn trên con đường chinh phục thành công.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7460-3AA01-0AB0
| Đặc Điểm | Chi Tiết |
|---|---|
| Tên sản phẩm | Module mở rộng IM 460-3 |
| Mã sản phẩm | 6ES7460-3AA01-0AB0 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC S7-400 |
| Chức năng chính | Kết nối các rack mở rộng (ER) với rack trung tâm (CR) trong hệ thống S7-400, cho phép mở rộng số lượng module I/O. |
| Giao thức truyền thông | PROFIBUS DP |
| Tốc độ truyền | Lên đến 12 Mbps |
| Khoảng cách truyền | Tối đa 100m (sử dụng cáp PROFIBUS tiêu chuẩn) |
| Số lượng rack mở rộng | Tối đa 4 rack ER |
| Nguồn cấp | 24V DC |
| Dòng tiêu thụ | 0.8 A |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Kích thước | 125 x 52 x 118 mm (Cao x Rộng x Sâu) |
| Trọng lượng | Khoảng 0.5 kg |
| Tiêu chuẩn | CE, UL, cULus |
| Giá bán | Liên hệ |
2. Cấu Tạo Sản Phẩm 6ES7460-3AA01-0AB0
Module IM 460-3 không chỉ gây ấn tượng bởi vẻ ngoài nhỏ gọn, chắc chắn mà còn bởi cấu tạo bên trong được thiết kế tỉ mỉ, tối ưu hóa cho hiệu suất và độ bền.
- Vỏ ngoài của module được làm từ vật liệu chất lượng cao, chống chịu va đập và tác động của môi trường khắc nghiệt, đảm bảo hoạt động ổn định trong thời gian dài.
- Bên trong, các linh kiện điện tử được bố trí khoa học, sử dụng công nghệ tiên tiến, giúp giảm thiểu nhiễu điện từ và tăng cường khả năng truyền tải dữ liệu.
- Các cổng kết nối được thiết kế chuẩn, dễ dàng lắp đặt và tháo rời.
- Giao diện người dùng trực quan với các đèn LED báo trạng thái hoạt động, giúp kỹ thuật viên dễ dàng theo dõi và chẩn đoán lỗi.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7460-3AA01-0AB0
- Mở rộng I/O linh hoạt: IM 460-3 cho phép kết nối tối đa 4 rack mở rộng, tăng đáng kể số lượng module I/O có thể sử dụng trong hệ thống S7-400. Điều này đặc biệt hữu ích cho các ứng dụng lớn, phức tạp, cần nhiều điểm I/O.
- Truyền thông tốc độ cao: Với giao thức PROFIBUS DP và tốc độ truyền lên đến 12 Mbps, IM 460-3 đảm bảo truyền tải dữ liệu nhanh chóng và tin cậy giữa rack trung tâm và các rack mở rộng. Điều này giúp giảm độ trễ, tăng tốc độ phản hồi của hệ thống và nâng cao hiệu suất tổng thể.
- Độ tin cậy cao: IM 460-3 được thiết kế để hoạt động liên tục, ổn định trong môi trường công nghiệp khắc nghiệt. Sản phẩm tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt như CE, UL, cULus, đảm bảo an toàn và độ bền cao.
- Dễ dàng cấu hình và lắp đặt: IM 460-3 được cấu hình dễ dàng bằng phần mềm STEP 7 của Siemens. Việc lắp đặt cũng rất đơn giản nhờ thiết kế nhỏ gọn và các cổng kết nối tiêu chuẩn.
- Chẩn Đoán và Xử Lý Sự Cố Nhanh Chóng: Tích hợp các chức năng chẩn đoán lỗi giúp xác định nhanh chóng nguyên nhân gây ra sự cố, từ đó giảm thiểu thời gian dừng máy và chi phí bảo trì. Ví dụ, đèn LED trên module sẽ hiển thị trạng thái hoạt động và các mã lỗi, giúp kỹ thuật viên dễ dàng xác định vấn đề.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7460-3AA01-0AB0 Với Phần Mềm
Chuẩn bị:
- Đảm bảo bạn có phần mềm STEP 7 phiên bản phù hợp (V5.x hoặc TIA Portal) được cài đặt trên máy tính.
- Kết nối máy tính với PLC S7-400 thông qua cáp MPI hoặc Ethernet.
- Đảm bảo module IM 460-3 đã được lắp đặt đúng cách vào rack trung tâm và các rack mở rộng đã được kết nối.
Mở phần mềm STEP 7 và tạo một project mới (hoặc mở project hiện có).
Cấu hình phần cứng:
- Trong cửa sổ Hardware Configuration, thêm PLC S7-400 và các rack mở rộng vào project.
- Thêm module IM 460-3 vào rack trung tâm.
- Thêm các module I/O vào các rack mở rộng.
- Cấu hình địa chỉ PROFIBUS DP cho các module IM 460-3.
- Thiết lập các thông số truyền thông (tốc độ, kiểu truyền…).
Tải cấu hình xuống PLC:
- Kết nối máy tính với PLC.
- Chọn “Download” để tải cấu hình phần cứng xuống PLC.
Kiểm tra kết nối:
- Sử dụng chức năng “Online” trong STEP 7 để kiểm tra trạng thái kết nối giữa PLC và các rack mở rộng.
- Đảm bảo các đèn LED trên module IM 460-3 hiển thị trạng thái hoạt động bình thường.
5. Cách Lập Trình Sản Phẩm 6ES7460-3AA01-0AB0
Việc lập trình cho IM 460-3 không đòi hỏi các khối chức năng đặc biệt. Bạn chỉ cần lập trình cho các module I/O được kết nối với các rack mở rộng như bình thường. Dữ liệu từ các module I/O này sẽ được truyền đến PLC thông qua IM 460-3 một cách trong suốt.
Tuy nhiên, bạn có thể sử dụng các khối chức năng chẩn đoán (ví dụ: SFB 52, SFB 53) để đọc thông tin trạng thái và lỗi của IM 460-3 và các rack mở rộng. Việc này giúp bạn giám sát hoạt động của hệ thống và phát hiện sớm các sự cố.
Ví dụ: Để đọc trạng thái của một module I/O trên rack mở rộng, bạn chỉ cần sử dụng lệnh đọc/ghi dữ liệu (ví dụ: L, T) với địa chỉ I/O tương ứng của module đó. IM 460-3 sẽ tự động xử lý việc truyền dữ liệu giữa PLC và module I/O.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7460-3AA01-0AB0
| Lỗi | Nguyên Nhân | Giải Pháp |
|---|---|---|
| Đèn LED báo lỗi SF (System Fault) sáng | Lỗi hệ thống, có thể do cấu hình phần cứng không đúng, lỗi truyền thông, hoặc lỗi module. | Kiểm tra lại cấu hình phần cứng trong STEP 7, đảm bảo các địa chỉ và thông số truyền thông được thiết lập đúng. Kiểm tra cáp kết nối, đảm bảo không bị lỏng hoặc hỏng. Sử dụng các khối chức năng chẩn đoán để xác định nguyên nhân lỗi. Nếu lỗi do module, hãy thử thay thế bằng module khác. |
| Đèn LED báo lỗi BF (Bus Fault) sáng | Lỗi truyền thông PROFIBUS DP, có thể do cáp kết nối bị hỏng, cấu hình địa chỉ PROFIBUS DP không đúng, hoặc nhiễu điện từ. | Kiểm tra cáp PROFIBUS DP, đảm bảo không bị đứt, gãy hoặc lỏng. Kiểm tra lại cấu hình địa chỉ PROFIBUS DP trong STEP 7. Sử dụng thiết bị đo kiểm tra tín hiệu PROFIBUS DP. Nếu nghi ngờ nhiễu điện từ, hãy kiểm tra và khắc phục các nguồn gây nhiễu (ví dụ: biến tần, động cơ). |
| Không thể kết nối với rack mở rộng | Cáp kết nối giữa IM 460-3 và rack mở rộng bị hỏng, cấu hình IM 460-3 không đúng, hoặc rack mở rộng bị lỗi. | Kiểm tra cáp kết nối, đảm bảo không bị lỏng hoặc hỏng. Kiểm tra lại cấu hình IM 460-3 trong STEP 7. Kiểm tra nguồn cấp cho rack mở rộng. Nếu rack mở rộng bị lỗi, hãy thử thay thế bằng rack khác. |
| Dữ liệu I/O không chính xác | Cấu hình module I/O không đúng, lỗi truyền thông, hoặc module I/O bị lỗi. | Kiểm tra lại cấu hình module I/O trong STEP 7. Kiểm tra cáp kết nối giữa module I/O và rack mở rộng. Sử dụng các khối chức năng chẩn đoán để kiểm tra trạng thái của module I/O. Nếu module I/O bị lỗi, hãy thử thay thế bằng module khác. |
