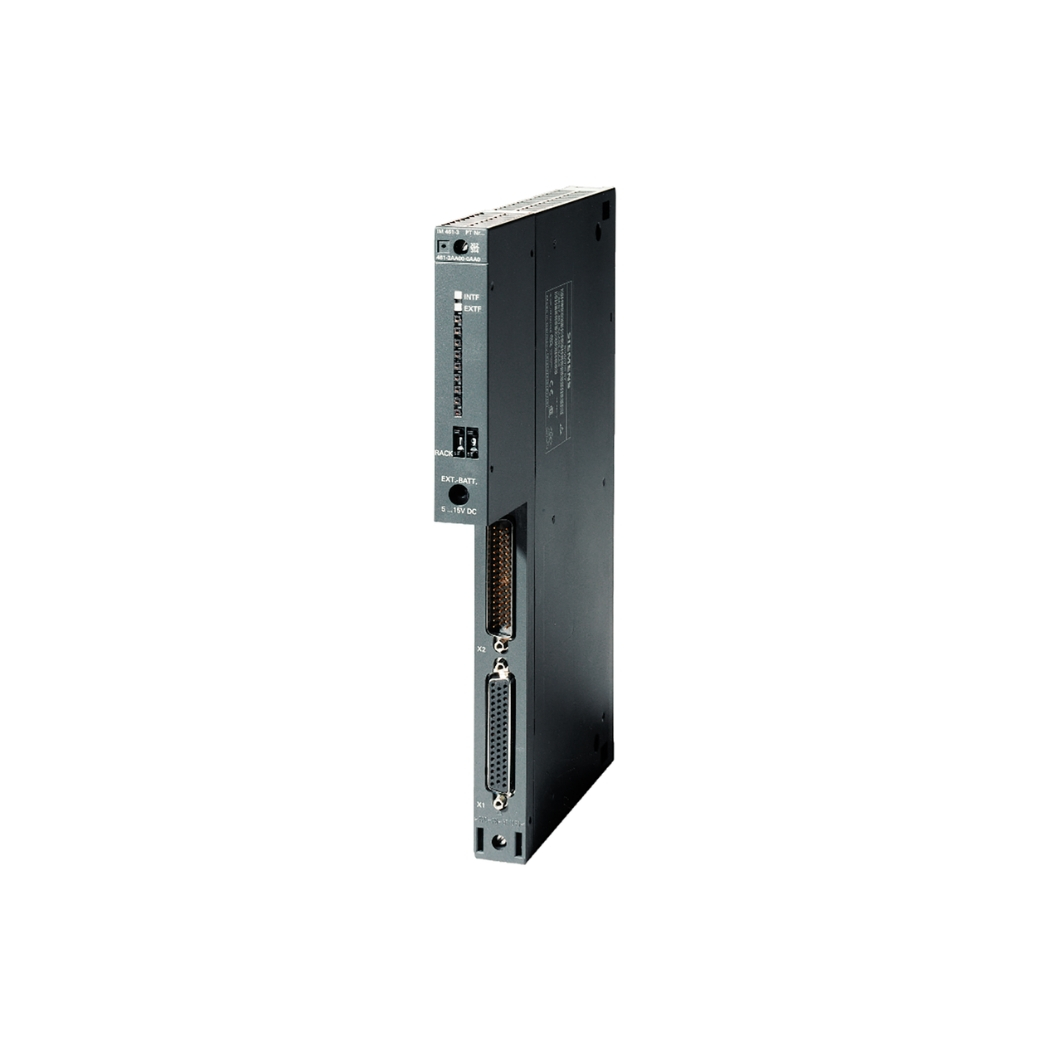

6ES7460-0AA01-0AB0 Module S7-400 IM 460-0

6ES7460-0AA01-0AB0 Module S7-400 IM 460-0, trái tim của hệ thống tự động hóa, mở ra kỷ nguyên mới cho hiệu suất vượt trội và khả năng kết nối không giới hạn trong các ứng dụng công nghiệp.

Thanhthienphu.vn tự hào mang đến giải pháp tối ưu này, giúp các kỹ sư, nhà quản lý kỹ thuật và doanh nghiệp nâng tầm hệ thống điều khiển, đạt được sự ổn định và linh hoạt chưa từng có.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7460-0AA01-0AB0

2. Cấu Tạo Sản Phẩm 6ES7460-0AA01-0AB0

Vỏ ngoài: Vỏ module được làm từ vật liệu nhựa cao cấp, có khả năng chống cháy, chống va đập và chịu được nhiệt độ cao. Thiết kế kín giúp bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác nhân gây hại khác từ môi trường.

Bo mạch chủ (Mainboard): Đây là trái tim của module, nơi chứa các vi mạch điều khiển, bộ nhớ và các giao diện kết nối. Bo mạch được thiết kế nhiều lớp, sử dụng linh kiện chất lượng cao từ các nhà sản xuất uy tín, đảm bảo độ bền và hiệu suất hoạt động tối ưu.

Các cổng kết nối:

• Cổng kết nối PROFIBUS DP: Sử dụng để kết nối với các thiết bị ngoại vi hỗ trợ giao thức PROFIBUS DP, cho phép truyền dữ liệu tốc độ cao và đáng tin cậy.
• Cổng kết nối MPI: Cổng kết nối đa điểm (Multi-Point Interface), thường được sử dụng để kết nối với các thiết bị lập trình, màn hình HMI hoặc các module khác trong hệ thống.
• Cổng kết nối nguồn: Cung cấp nguồn điện 24V DC cho module hoạt động.
• Khe cắm cáp quang (tùy chọn): Cho phép kết nối với các rack mở rộng ở khoảng cách xa (lên đến 100m) thông qua cáp quang, đảm bảo tín hiệu truyền ổn định và không bị nhiễu.

Đèn LED báo trạng thái: Các đèn LED trên mặt trước của module cung cấp thông tin về trạng thái hoạt động, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi nếu có.

Các linh kiện bảo vệ: Module được trang bị các linh kiện bảo vệ chống quá áp, quá dòng, ngắn mạch và các sự cố điện khác, đảm bảo an toàn cho hệ thống và người vận hành.

3. Các Tính Năng Chính Của Sản Phẩm 6ES7460-0AA01-0AB0

• Kết nối mở rộng: Tính năng cốt lõi của IM 460-0 là khả năng kết nối các rack mở rộng (ER) với rack trung tâm (CR) của hệ thống PLC S7-400. Điều này cho phép bạn tăng số lượng module I/O, mở rộng phạm vi điều khiển và đáp ứng nhu cầu ngày càng cao của các ứng dụng công nghiệp phức tạp. Ví dụ, trong một nhà máy sản xuất ô tô, bạn có thể sử dụng IM 460-0 để kết nối các rack I/O điều khiển các dây chuyền lắp ráp, sơn, kiểm tra chất lượng…
• Truyền thông tốc độ cao: IM 460-0 hỗ trợ các giao thức truyền thông PROFIBUS DP và MPI, cho phép truyền dữ liệu tốc độ cao và đáng tin cậy giữa các thiết bị trong hệ thống. PROFIBUS DP là một giao thức truyền thông công nghiệp phổ biến, được sử dụng rộng rãi trong các hệ thống tự động hóa, trong khi MPI cho phép kết nối linh hoạt với các thiết bị lập trình và giám sát.
• Cấu hình linh hoạt: Bạn có thể dễ dàng cấu hình IM 460-0 thông qua phần mềm STEP 7 của Siemens. Phần mềm cung cấp giao diện trực quan, cho phép bạn thiết lập các thông số truyền thông, địa chỉ IP, cấu hình I/O và nhiều thông số khác.
• Chẩn đoán lỗi từ xa: IM 460-0 tích hợp các chức năng chẩn đoán lỗi, cho phép bạn theo dõi trạng thái hoạt động của module và các thiết bị kết nối từ xa. Thông tin về lỗi được hiển thị trên đèn LED của module, trong phần mềm STEP 7 hoặc trên màn hình HMI, giúp bạn nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.
• Tính sẵn sàng cao: IM 460-0 được thiết kế để hoạt động liên tục trong môi trường công nghiệp khắc nghiệt. Các tính năng bảo vệ tích hợp giúp đảm bảo an toàn cho hệ thống và giảm thiểu nguy cơ xảy ra sự cố.

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7460-0AA01-0AB0 Với Phần Mềm STEP 7

Bước 1: Chuẩn bị

• Phần mềm STEP 7: Đảm bảo bạn đã cài đặt phiên bản STEP 7 tương thích với hệ điều hành của bạn và hỗ trợ module 6ES7460-0AA01-0AB0 IM 460-0.
• Cáp kết nối: Sử dụng cáp MPI hoặc cáp PROFIBUS DP để kết nối module IM 460-0 với máy tính của bạn.
• Nguồn cấp: Cung cấp nguồn điện 24V DC cho module 6ES7460-0AA01-0AB0.

Bước 2: Kết nối phần cứng

1. Gắn module 6ES7460-0AA01-0AB0 IM 460-0 vào rack: Gắn module vào vị trí thích hợp trên rack trung tâm (CR) của hệ thống S7-400.
2. Kết nối cáp: Kết nối cáp MPI hoặc PROFIBUS DP từ cổng tương ứng trên module IM 460-0 đến cổng COM hoặc cổng PROFIBUS trên máy tính của bạn.
3. Cấp nguồn: Kết nối nguồn điện 24V DC vào cổng nguồn của module.

Bước 3: Cài đặt driver (nếu cần)

Nếu bạn sử dụng cáp MPI, bạn có thể cần cài đặt driver cho cáp. Thông thường, driver sẽ được tự động cài đặt khi bạn cài đặt STEP 7. Tuy nhiên, nếu cần, bạn có thể tìm thấy driver trên trang web của Siemens hoặc đĩa cài đặt đi kèm với cáp.

Bước 4: Cấu hình phần cứng trong STEP 7

1. Mở dự án STEP 7: Mở dự án STEP 7 mà bạn muốn thêm module IM 460-0 vào.
2. Mở Hardware Configuration: Trong cửa sổ SIMATIC Manager, chọn trạm S7-400 của bạn và nhấp đúp vào “Hardware” để mở trình cấu hình phần cứng.
3. Thêm module IM 460-0: Trong cửa sổ Catalog, tìm module IM 460-0 (6ES7460-0AA01-0AB0) trong thư mục “SIMATIC 400” -> “IM 460”. Kéo và thả module vào vị trí thích hợp trên rack.
4. Thiết lập địa chỉ PROFIBUS DP (nếu sử dụng PROFIBUS DP): Nhấp đúp vào module IM 460-0 trong cửa sổ Hardware Configuration. Trong tab “General”, chọn “PROFIBUS” trong phần “Interface”. Nhấp vào nút “Properties” để thiết lập địa chỉ PROFIBUS DP cho module.
5. Thiết lập thông số khác: Cấu hình các thông số khác như địa chỉ I/O, cấu hình truyền thông… theo nhu cầu của bạn.
6. Lưu và biên dịch: Lưu cấu hình phần cứng và biên dịch (Compile) để kiểm tra lỗi.

Bước 5: Thiết lập kết nối truyền thông

1. Mở PG/PC Interface: Trong SIMATIC Manager, chọn “Options” -> “Set PG/PC Interface”.
2. Chọn giao diện: Chọn giao diện kết nối tương ứng với cáp bạn đang sử dụng (ví dụ: “PC Adapter (MPI)” hoặc “PC Adapter (PROFIBUS)”).
3. Thiết lập thông số: Thiết lập các thông số truyền thông như tốc độ baud, địa chỉ…
4. Kiểm tra kết nối: Nhấp vào nút “Test” để kiểm tra kết nối giữa máy tính và module.

5. Cách Lập Trình Sản Phẩm 6ES7460-0AA01-0AB0

Truy cập dữ liệu từ rack mở rộng:

• Trong chương trình của bạn, bạn sẽ sử dụng các địa chỉ I/O của các module trên rack mở rộng để đọc và ghi dữ liệu.
• Địa chỉ I/O của các module trên rack mở rộng sẽ được xác định trong quá trình cấu hình phần cứng (Hardware Configuration) trong STEP 7.
• Ví dụ: Nếu bạn có một module đầu vào số (DI) trên rack mở rộng với địa chỉ I/O là I10.0, bạn có thể sử dụng lệnh L I10.0 trong chương trình của bạn để đọc trạng thái của đầu vào này.

Sử dụng các khối lệnh đặc biệt (nếu cần):

• Trong một số trường hợp, bạn có thể cần sử dụng các khối lệnh đặc biệt để giao tiếp với IM 460-0, ví dụ như các khối lệnh SFC (System Function Calls) để chẩn đoán lỗi. Tuy nhiên, trong hầu hết các ứng dụng, việc truy cập dữ liệu từ rack mở rộng thông qua địa chỉ I/O là đủ.
• Sử dụng các khối lệnh SFC (System Function Calls) để chẩn đoán lỗi.

Ví dụ ứng dụng:

• Điều khiển động cơ: Bạn có thể sử dụng IM 460-0 để kết nối với các rack mở rộng chứa các module điều khiển động cơ (ví dụ: module đầu ra số để điều khiển contactor, module đầu vào tương tự để đọc tốc độ động cơ). Trong chương trình của bạn, bạn sẽ đọc dữ liệu từ các module đầu vào, xử lý dữ liệu và ghi dữ liệu ra các module đầu ra để điều khiển động cơ.
• Giám sát hệ thống: Bạn có thể sử dụng IM 460-0 để kết nối với các rack mở rộng chứa các module cảm biến (ví dụ: cảm biến nhiệt độ, áp suất, mức). Trong chương trình của bạn, bạn sẽ đọc dữ liệu từ các cảm biến, hiển thị dữ liệu trên màn hình HMI và thực hiện các hành động điều khiển nếu cần thiết.

6. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng Module 6ES7460-0AA01-0AB0

Lỗi đèn LED:

• Đèn SF (System Fault) sáng đỏ: Lỗi hệ thống. Kiểm tra cấu hình phần cứng, nguồn cấp, và các kết nối.
• Đèn BF (Bus Fault) sáng đỏ: Lỗi truyền thông trên bus PROFIBUS DP hoặc MPI. Kiểm tra cáp kết nối, địa chỉ PROFIBUS DP, và tốc độ baud.
• Đèn ON sáng xanh: Module hoạt động bình thường.
• Đèn MAINT nháy vàng: Đèn sáng vàng báo hiệu cần bảo trì

Lỗi kết nối:

• Không thể kết nối với module trong STEP 7: Kiểm tra cáp kết nối, giao diện PG/PC, và cài đặt driver.
• Không thể truy cập dữ liệu từ rack mở rộng: Kiểm tra cấu hình phần cứng, địa chỉ I/O, và chương trình của bạn.

Lỗi truyền thông:

• Tốc độ truyền dữ liệu chậm: Kiểm tra tốc độ baud, chiều dài cáp, và nhiễu điện từ.
• Mất dữ liệu: Kiểm tra cáp kết nối, các đầu nối, và các thiết bị gây nhiễu.

Lỗi cấu hình:

• Cấu hình phần cứng không đúng: Kiểm tra lại cấu hình phần cứng trong STEP 7, đảm bảo rằng tất cả các module và địa chỉ I/O được cấu hình chính xác.
• Lỗi chương trình: Kiểm tra lại chương trình của bạn, đảm bảo rằng bạn đang sử dụng đúng địa chỉ I/O và các khối lệnh cần thiết.

7. Liên Hệ Thanhthienphu.Vn Để Được Tư Vấn

Thanhthienphu.vn luôn sẵn sàng đồng hành cùng bạn trên con đường chinh phục tự động hóa. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi cam kết mang đến cho bạn:

• Tư vấn chuyên sâu: Giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu và ngân sách của bạn.
• Sản phẩm chính hãng: Đảm bảo chất lượng và độ tin cậy tuyệt đối.
• Giá cả cạnh tranh: Mang đến giá trị tốt nhất cho khoản đầu tư của bạn.
• Hỗ trợ kỹ thuật tận tâm: Sẵn sàng giải đáp mọi thắc mắc và hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm.
• Bảo hành uy tín: Đảm bảo quyền lợi cho khách hàng

Liên hệ ngay với thanhthienphu.vn để được tư vấn và nhận báo giá tốt nhất:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn

Hãy để thanhthienphu.vn giúp bạn biến những ý tưởng tự động hóa thành hiện thực. Nhấc máy lên và gọi ngay cho chúng tôi, sự thành công đang chờ đón bạn.
