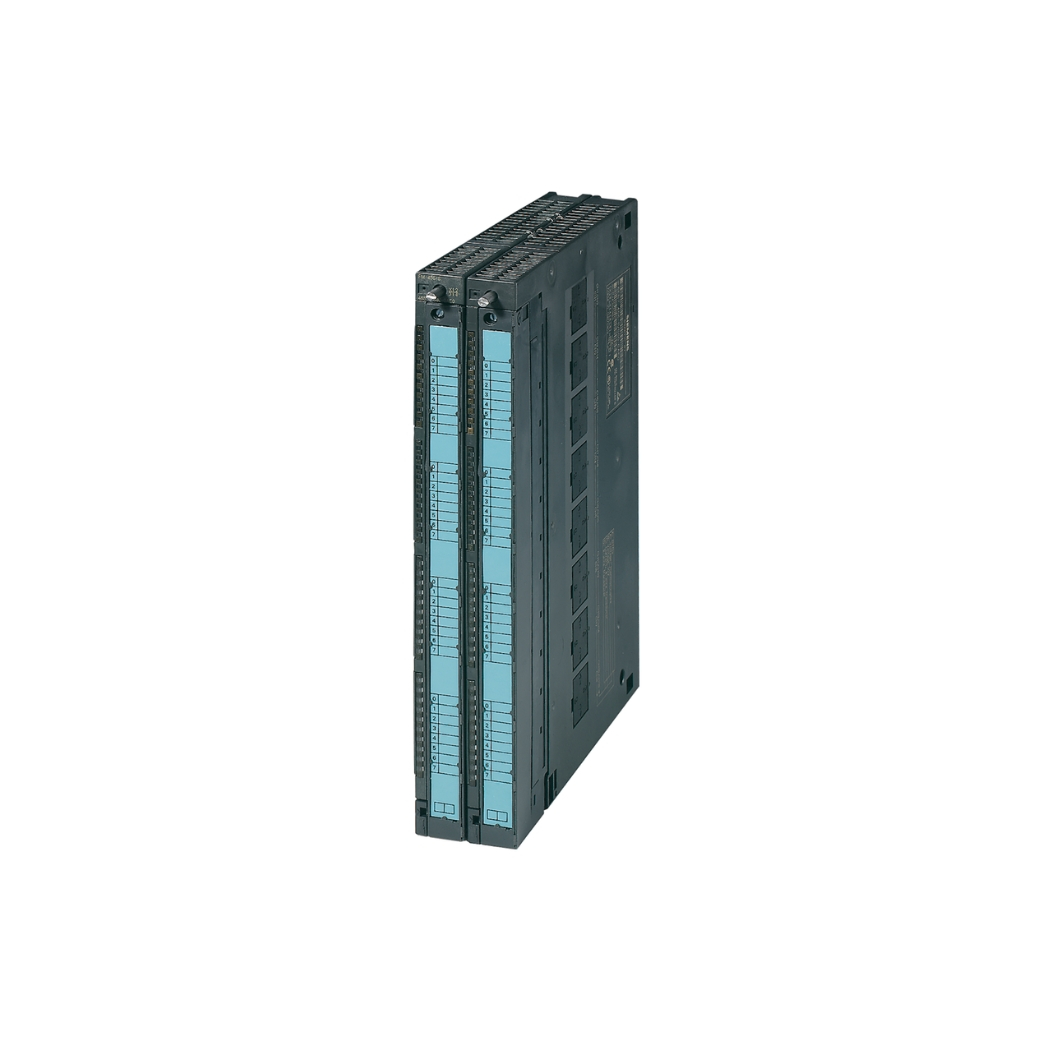

6ES7455-1VS00-0AE0 S7-400 Module FM 455 S

6ES7455-1VS00-0AE0 S7-400 Module FM 455 S, bộ điều khiển vòng kín tốc độ cao, là giải pháp hoàn hảo cho các ứng dụng điều khiển chuyển động phức tạp trong hệ thống tự động hóa công nghiệp.

Sản phẩm này mang đến khả năng xử lý vượt trội, độ chính xác cao và tính linh hoạt, giúp nâng tầm hiệu suất cho hệ thống của bạn, sản phẩm hiện đã có mặt tại thanhthienphu.vn.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7455-1VS00-0AE0

2. Cấu Tạo Sản Phẩm 6ES7455-1VS00-0AE0

• Khối giao tiếp: Đảm nhiệm vai trò kết nối module với hệ thống S7-400 thông qua backplane bus. Khối này hỗ trợ các giao thức truyền thông phổ biến như PROFIBUS DP và PROFINET IO, cho phép truyền dữ liệu tốc độ cao và đáng tin cậy.
• Khối xử lý trung tâm (CPU): Là “bộ não” của module, thực hiện các thuật toán điều khiển vòng kín phức tạp. CPU này có khả năng xử lý tín hiệu phản hồi từ cảm biến (encoder, resolver) một cách nhanh chóng và chính xác, đồng thời tạo ra các tín hiệu điều khiển đầu ra (PWM, analog) để điều khiển động cơ.
• Khối đầu vào/ra (I/O): Bao gồm các cổng kết nối với cảm biến và cơ cấu chấp hành (động cơ, van, xi lanh…). Module hỗ trợ nhiều loại tín hiệu khác nhau, bao gồm tín hiệu số (digital), tín hiệu tương tự (analog) và tín hiệu xung (pulse).
• Khối nguồn: Cung cấp nguồn điện ổn định cho toàn bộ module hoạt động. Khối nguồn này được thiết kế để bảo vệ module khỏi các sự cố về điện như quá áp, quá dòng, ngắn mạch.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module, bao gồm trạng thái nguồn, trạng thái lỗi, trạng thái truyền thông.
• Vỏ bảo vệ: Được làm từ vật liệu chắc chắn, có khả năng chống bụi, chống ẩm và chịu được va đập, giúp bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường bên ngoài.

3. Các Tính Năng Chính Của Sản Phẩm 6ES7455-1VS00-0AE0

Điều khiển vòng kín đa dạng: FM 455 S hỗ trợ nhiều chế độ điều khiển vòng kín khác nhau, bao gồm:

• Điều khiển vị trí: Điều khiển chính xác vị trí của đối tượng (ví dụ: bàn máy, trục robot) theo một quỹ đạo định trước.
• Điều khiển tốc độ: Duy trì tốc độ quay của động cơ ổn định, bất chấp tải thay đổi.
• Điều khiển mô-men xoắn: Điều khiển lực tác động lên đối tượng, thường được sử dụng trong các ứng dụng như máy siết bu lông, máy ép.

Hỗ trợ nhiều loại động cơ và cảm biến:

FM 455 S tương thích với nhiều loại động cơ khác nhau, bao gồm:

• Động cơ servo
• Động cơ bước
• Động cơ DC
• Động cơ AC

Module cũng hỗ trợ nhiều loại cảm biến phản hồi, bao gồm:

• Encoder
• Resolver
• Cảm biến vị trí tương tự
• Cảm biến tốc độ

Tích hợp các chức năng an toàn: FM 455 S có thể tích hợp các chức năng an toàn như dừng khẩn cấp (Emergency Stop), giới hạn hành trình (Limit Switch), giám sát tốc độ (Overspeed Protection), giúp đảm bảo an toàn cho người vận hành và thiết bị.

Khả năng mở rộng: Có thể kết nối với các module mở rộng khác của S7-400 để tăng số lượng kênh điều khiển hoặc thêm các chức năng khác.

Giao diện lập trình thân thiện: FM 455 S được lập trình bằng phần mềm STEP 7 (TIA Portal) của Siemens, một môi trường lập trình trực quan, dễ sử dụng, giúp kỹ sư tiết kiệm thời gian và công sức.

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7455-1VS00-0AE0 Với Phần Mềm

Cài đặt phần mềm: Đảm bảo bạn đã cài đặt phiên bản STEP 7 (TIA Portal) tương thích với module FM 455 S.

Kết nối phần cứng:

• Gắn module FM 455 S vào rack S7-400.
• Kết nối cáp PROFIBUS DP hoặc PROFINET IO từ module đến CPU của S7-400.
• Kết nối cáp từ máy tính đến CPU của S7-400 (thông qua cổng Ethernet hoặc MPI).
• Cấp nguồn cho hệ thống.

Mở phần mềm STEP 7 (TIA Portal):

• Tạo một project mới hoặc mở project hiện có.
• Thêm thiết bị S7-400 vào project (chọn đúng loại CPU).

Thêm module FM 455 S vào cấu hình phần cứng:

• Trong cửa sổ “Devices & Networks”, chọn “Hardware Catalog”.
• Tìm kiếm module FM 455 S (6ES7455-1VS00-0AE0) trong danh mục.
• Kéo và thả module vào vị trí tương ứng trên rack S7-400 trong cửa sổ “Device View”.

Cấu hình thông số cho module:

• Nhấp đúp vào module FM 455 S trong “Device View” để mở cửa sổ cấu hình.
• Cấu hình các thông số như địa chỉ I/O, loại cảm biến, chế độ điều khiển, thông số PID… theo yêu cầu của ứng dụng.

Tải cấu hình xuống CPU:

• Nhấp chuột phải vào CPU trong “Project Tree” và chọn “Download to Device”.
• Chọn “Hardware Configuration” và “Software (all)” để tải toàn bộ cấu hình xuống CPU.

5. Cách Lập Trình Sản Phẩm 6ES7455-1VS00-0AE0

Việc lập trình cho module FM 455 S được thực hiện trong môi trường STEP 7 (TIA Portal). Dưới đây là một số khối chức năng (Function Blocks – FBs) và hàm (Functions – FCs) thường được sử dụng:

1. MC_Power: Bật/tắt nguồn cho trục (axis).
2. MC_Reset: Xóa lỗi và khởi động lại trục.
3. MC_Home: Di chuyển trục về vị trí gốc (home position).
4. MC_MoveAbsolute: Di chuyển trục đến một vị trí tuyệt đối.
5. MC_MoveRelative: Di chuyển trục một khoảng tương đối so với vị trí hiện tại.
6. MC_MoveVelocity: Di chuyển trục với một tốc độ xác định.
7. MC_Halt: Dừng trục.
8. MC_Jog: Di chuyển trục liên tục theo chiều dương hoặc âm.
9. MC_ReadStatus: Đọc trạng thái của trục.
10. MC_ReadActualPosition: Đọc vị trí thực tế của trục.
11. MC_ReadActualVelocity: Đọc tốc độ thực tế của trục.

Ví dụ:

Để di chuyển một trục đến vị trí 1000 đơn vị, bạn có thể sử dụng khối MC_MoveAbsolute như sau:

// Khai báo biến
VAR
    Axis1: MC_Axis; // Kiểu dữ liệu cho trục
    MoveAbsolute1: MC_MoveAbsolute; // Khối chức năng di chuyển tuyệt đối
    Position: LREAL := 1000.0; // Vị trí đích
    Execute: BOOL; // Biến kích hoạt
    Done: BOOL; // Biến báo hoàn thành
    Busy: BOOL; // Biến báo đang thực hiện
    Error: BOOL; // Biến báo lỗi
    ErrorID: DINT; // Mã lỗi
END_VAR

// Gọi khối chức năng
MoveAbsolute1(
    Axis := Axis1,
    Execute := Execute,
    Position := Position,
    Velocity := 100.0, // Tốc độ di chuyển
    Acceleration := 1000.0, // Gia tốc
    Deceleration := 1000.0, // Giảm tốc
    Jerk := 10000.0 // Độ giật
);

// Gán giá trị đầu ra
Done := MoveAbsolute1.Done;
Busy := MoveAbsolute1.Busy;
Error := MoveAbsolute1.Error;
ErrorID := MoveAbsolute1.ErrorID;

6. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng 6ES7455-1VS00-0AE0

Lỗi truyền thông:

• Nguyên nhân: Cáp kết nối bị lỏng, hỏng, cấu hình địa chỉ PROFIBUS DP/PROFINET IO không đúng, nhiễu điện từ.
• Khắc phục: Kiểm tra lại cáp kết nối, đảm bảo cáp được cắm chặt và không bị hỏng. Kiểm tra cấu hình địa chỉ trong phần mềm STEP 7. Sử dụng cáp chống nhiễu nếu cần thiết.

Lỗi cảm biến:

• Nguyên nhân: Cảm biến bị hỏng, dây kết nối cảm biến bị đứt, cấu hình loại cảm biến không đúng.
• Khắc phục: Kiểm tra cảm biến bằng đồng hồ vạn năng, kiểm tra dây kết nối, kiểm tra cấu hình loại cảm biến trong phần mềm.

Lỗi quá tải:

• Nguyên nhân: Tải vượt quá khả năng của động cơ hoặc module, thông số PID không được cấu hình đúng.
• Khắc phục: Giảm tải, kiểm tra thông số PID và điều chỉnh lại nếu cần.

Lỗi cấu hình:

• Nguyên nhân: Cấu hình thông số không đúng, thiếu khối chức năng cần thiết trong chương trình.
• Khắc phục: Kiểm tra lại cấu hình thông số trong phần mềm, đảm bảo tất cả các khối chức năng cần thiết đã được thêm vào chương trình.

7. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn

Nếu quý khách hàng đang tìm kiếm một giải pháp điều khiển chuyển động chính xác, tin cậy và hiệu quả, 6ES7455-1VS00-0AE0 S7-400 Module FM 455 S chính là sự lựa chọn hoàn hảo. Đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn chi tiết và nhận báo giá tốt nhất:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Thanh Thiên Phú cam kết:

• Cung cấp sản phẩm chính hãng, đầy đủ CO, CQ.
• Giá cả cạnh tranh nhất thị trường.
• Dịch vụ hậu mãi chu đáo, tận tâm.
• Hỗ trợ kỹ thuật 24/7.
• Bảo hành sản phẩm theo đúng quy định của nhà sản xuất.
• Luôn lắng nghe và đưa ra giải pháp tối ưu nhất.
• Đội ngũ chuyên gia dày dạn kinh nghiệm.

Thanh Thiên Phú luôn sẵn lòng đồng hành cùng quý khách hàng trên con đường chinh phục những thành công mới. Hãy để chúng tôi giúp bạn nâng tầm hệ thống tự động hóa của mình!
