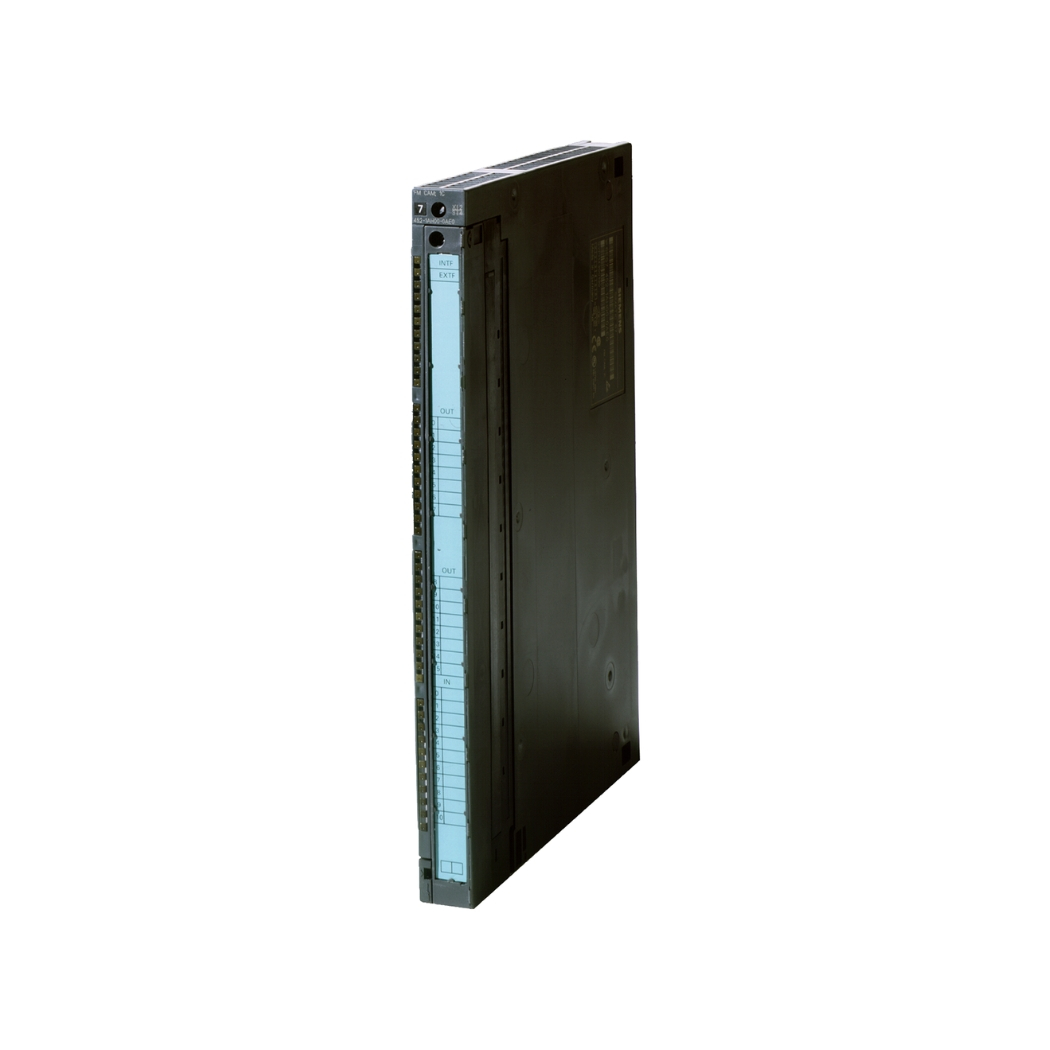

6ES7452-1AH00-0AE0 Module S7-400 FM 452: Module điều khiển vòng kín tốc độ cao này là chìa khóa để nâng cao hiệu suất và độ chính xác cho các ứng dụng công nghiệp đòi hỏi khắt khe. Hãy đến với thanhthienphu.vn, nơi cung cấp các giải pháp tự động hóa hàng đầu.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7452-1AH00-0AE0
| Đặc điểm kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7452-1AH00-0AE0 |
| Dòng sản phẩm | SIMATIC S7-400 |
| Loại module | Module chức năng (FM) |
| Chức năng chính | Điều khiển vòng kín (Closed-loop control) |
| Số kênh | 2 kênh độc lập |
| Loại tín hiệu đầu vào | Analog (±10 V, 0/4-20 mA), xung (incremental encoder) |
| Loại tín hiệu đầu ra | Analog (±10 V, 0/4-20 mA) |
| Độ phân giải | 16 bit |
| Thời gian chuyển đổi A/D, D/A | < 0.5 ms |
| Tần số lấy mẫu | Lên đến 1 kHz |
| Chế độ hoạt động | Vị trí, tốc độ, mô-men |
| Giao thức truyền thông | PROFIBUS DP, PROFINET IO |
| Nguồn cấp | 24 V DC |
| Dòng tiêu thụ | 400 mA |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước (WxHxD) | 25 x 290 x 210 mm |
| Trọng lượng | 0.6 kg |
| Tiêu chuẩn | CE, UL, cULus |
| Ứng dụng | Máy CNC, robot, băng tải, máy đóng gói, hệ thống xử lý vật liệu, và các ứng dụng điều khiển vòng kín khác. |
2. Cấu Tạo Sản Phẩm 6ES7452-1AH00-0AE0
- Bộ vi xử lý (CPU): “Bộ não” của module, chịu trách nhiệm xử lý các thuật toán điều khiển vòng kín phức tạp, đảm bảo phản hồi nhanh chóng và chính xác.
- Khối giao tiếp đầu vào (Input Interface): Tiếp nhận tín hiệu phản hồi từ các cảm biến (encoder, cảm biến analog) để xác định vị trí, tốc độ, hoặc các thông số khác của đối tượng điều khiển.
- Khối giao tiếp đầu ra (Output Interface): Tạo ra tín hiệu điều khiển (analog hoặc xung) để điều khiển các cơ cấu chấp hành (động cơ, van,…)
- Bộ nhớ: Lưu trữ chương trình điều khiển, các tham số cấu hình và dữ liệu quá trình.
- Khối giao tiếp truyền thông (Communication Interface): Cho phép module giao tiếp với PLC trung tâm (S7-400) thông qua các giao thức truyền thông như PROFIBUS DP hoặc PROFINET IO.
- Hệ thống bảo vệ: Bảo vệ module khỏi các sự cố như quá áp, quá dòng, ngắn mạch, đảm bảo an toàn và độ tin cậy cho hệ thống.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.
- Giao diện kết nối: Sử dụng các đầu nối (terminal) hoặc connector để kết nối với các thiết bị ngoại vi và PLC.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7452-1AH00-0AE0
- Điều khiển vòng kín đa chế độ: Hỗ trợ các chế độ điều khiển vị trí, tốc độ và mô-men, đáp ứng linh hoạt các yêu cầu ứng dụng khác nhau.
- Độ phân giải cao (16 bit): Đảm bảo độ chính xác cao trong quá trình điều khiển.
- Thời gian chuyển đổi A/D, D/A nhanh (< 0.5 ms): Giúp module phản hồi nhanh chóng với các thay đổi của tín hiệu.
- Tần số lấy mẫu cao (lên đến 1 kHz): Cho phép module theo dõi và điều khiển các quá trình thay đổi nhanh.
- Chức năng lọc nhiễu: Giảm thiểu ảnh hưởng của nhiễu tín hiệu đến độ chính xác của hệ thống.
- Chức năng tự động dò tìm (Autotuning): Tự động xác định các tham số điều khiển tối ưu, giúp đơn giản hóa quá trình cài đặt.
- Chức năng chẩn đoán lỗi (Diagnostics): Phát hiện và thông báo các lỗi xảy ra trong quá trình hoạt động, giúp người dùng nhanh chóng khắc phục sự cố.
- Hỗ trợ các giao thức truyền thông phổ biến: PROFIBUS DP và PROFINET IO, dễ dàng tích hợp vào hệ thống tự động hóa hiện có.
- Tích hợp an toàn: Tích hợp các chức năng an toàn, chẳng hạn như dừng khẩn cấp, để đảm bảo an toàn cho người vận hành và thiết bị.
- Cấu hình linh hoạt: Cấu hình linh hoạt bằng phần mềm STEP 7, cho phép tùy chỉnh các thông số để phù hợp với các yêu cầu ứng dụng khác nhau.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm
Chuẩn bị:
- Module 6ES7452-1AH00-0AE0.
- PLC S7-400 (CPU, nguồn, rack).
- Cáp PROFIBUS DP hoặc PROFINET IO.
- Phần mềm STEP 7 (phiên bản tương thích).
- GSD file của module (tải từ website của Siemens hoặc nhà cung cấp).
Các bước thực hiện:
Lắp đặt module vào rack: Gắn module FM 452 vào vị trí thích hợp trên rack của PLC S7-400.
Kết nối nguồn: Cấp nguồn 24 V DC cho module.
Kết nối cáp truyền thông: Kết nối module với PLC thông qua cáp PROFIBUS DP hoặc PROFINET IO.
Cài đặt GSD file: Trong phần mềm STEP 7, import GSD file của module vào Hardware Catalog.
Cấu hình phần cứng:
- Mở Hardware Configuration của project STEP 7.
- Kéo thả module FM 452 từ Hardware Catalog vào rack của PLC.
- Cấu hình địa chỉ I/O và các thông số truyền thông (baud rate, địa chỉ PROFIBUS/PROFINET).
Kiểm tra kết nối:
- Download cấu hình phần cứng xuống PLC.
- Kiểm tra trạng thái đèn LED trên module và trong phần mềm STEP 7 để đảm bảo kết nối thành công.
5. Cách Lập Trình Sản Phẩm 6ES7452-1AH00-0AE0
Sử dụng các khối hàm (Function Blocks – FBs) và hàm (Functions – FCs) có sẵn trong thư viện của STEP 7:
- FB41 “CONT_C”: Khối hàm điều khiển liên tục, thường được sử dụng cho các ứng dụng điều khiển nhiệt độ, áp suất, lưu lượng.
- FB42 “CONT_S”: Khối hàm điều khiển bước, thích hợp cho các ứng dụng điều khiển van, bơm.
- FB43 “PULSEGEN”: Khối hàm tạo xung, dùng để điều khiển động cơ bước hoặc các thiết bị khác sử dụng tín hiệu xung.
- FC1 “CTRL_FM452”: Hàm đặc biệt dành riêng cho module FM 452, cung cấp các chức năng cấu hình, đọc/ghi dữ liệu và điều khiển module.
Các bước lập trình cơ bản:
- Tạo project mới trong STEP 7: Khai báo cấu hình phần cứng (PLC, module FM 452).
- Tạo chương trình điều khiển: Viết chương trình trong các khối OB (Organization Blocks), FC, FB.
- Gọi hàm FC1 “CTRL_FM452”: Sử dụng hàm này để cấu hình các thông số hoạt động của module (chế độ điều khiển, loại tín hiệu đầu vào/đầu ra, thông số PID…).
- Sử dụng các khối hàm điều khiển (FB41, FB42, FB43…): Tùy thuộc vào ứng dụng cụ thể, lựa chọn và cấu hình các khối hàm điều khiển phù hợp.
- Kết nối các biến đầu vào/đầu ra: Gán các biến trong chương trình với các địa chỉ I/O của module.
- Download chương trình xuống PLC: Chuyển chương trình từ máy tính xuống PLC.
- Kiểm tra và gỡ lỗi: Chạy thử chương trình, theo dõi các giá trị và điều chỉnh các thông số để đạt được kết quả mong muốn.
Ví dụ:
Giả sử bạn cần điều khiển vị trí của một động cơ servo sử dụng module FM 452. Bạn có thể thực hiện các bước sau:
Cấu hình phần cứng: Trong Hardware Configuration, cấu hình module FM 452 với địa chỉ I/O và các thông số truyền thông.
Tạo chương trình:
- Trong OB1, gọi hàm FC1 “CTRL_FM452” để cấu hình module hoạt động ở chế độ điều khiển vị trí, sử dụng encoder làm tín hiệu phản hồi.
- Sử dụng FB41 “CONT_C” để thực hiện thuật toán điều khiển PID.
- Kết nối biến đầu vào của FB41 với giá trị vị trí đọc từ encoder (thông qua FC1).
- Kết nối biến đầu ra của FB41 với giá trị điều khiển gửi đến động cơ (thông qua FC1).
Download và kiểm tra: Download chương trình xuống PLC và chạy thử. Điều chỉnh các thông số PID (Kp, Ki, Kd) để đạt được đáp ứng vị trí mong muốn (nhanh, chính xác, không dao động).
6. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng 6ES7452-1AH00-0AE0
Lỗi kết nối:
- Đèn LED trên module không sáng: Kiểm tra nguồn cấp, đảm bảo module được cấp nguồn đúng và đủ.
- Lỗi truyền thông (đèn LED báo lỗi): Kiểm tra cáp kết nối, địa chỉ PROFIBUS/PROFINET, tốc độ truyền. Đảm bảo GSD file được cài đặt đúng.
Lỗi cấu hình:
- Module không hoạt động đúng chế độ: Kiểm tra lại cấu hình trong phần mềm STEP 7, đảm bảo các thông số được cài đặt chính xác.
- Giá trị đọc/ghi không chính xác: Kiểm tra lại các địa chỉ I/O, kiểu dữ liệu và các tham số liên quan.
Lỗi phần cứng:
- Module bị hỏng: Liên hệ với nhà cung cấp để được hỗ trợ bảo hành hoặc thay thế.
Lỗi phần mềm:
- Lỗi chương trình: Kiểm tra lại code, đảm bảo không có lỗi cú pháp hoặc logic. Sử dụng các công cụ debug của STEP 7 để theo dõi và gỡ lỗi.
- Xung đột phần mềm: Kiểm tra xem có phần mềm nào khác đang can thiệp vào hoạt động của STEP 7 hay không.
7. Liên Hệ Ngay Với Thanh Thiên Phú Để Được Tư Vấn
Bạn đã sẵn sàng nâng cấp hệ thống điều khiển của mình với 6ES7452-1AH00-0AE0 Module S7-400 FM 452? Bạn còn bất kỳ thắc mắc nào về sản phẩm, hoặc cần tư vấn thêm về giải pháp tự động hóa phù hợp với nhu cầu cụ thể của mình?
Đừng ngần ngại liên hệ ngay với Thanh Thiên Phú! Chúng tôi là nhà cung cấp uy tín các thiết bị tự động hóa Siemens, với đội ngũ kỹ sư giàu kinh nghiệm, luôn sẵn sàng lắng nghe và hỗ trợ bạn.
Chúng tôi không chỉ cung cấp sản phẩm chính hãng, chất lượng cao, mà còn mang đến dịch vụ tư vấn chuyên nghiệp, giải pháp tối ưu và hỗ trợ kỹ thuật tận tình. Hãy gọi ngay hotline 08.12.77.88.99, hoặc truy cập website thanhthienphu.vn để được tư vấn miễn phí và nhận báo giá tốt nhất.
- Hotline: 08.12.77.88.99
- Website: thanhthienphu.vn
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
Thanh Thiên Phú – Giải pháp tự động hóa toàn diện cho doanh nghiệp của bạn!
