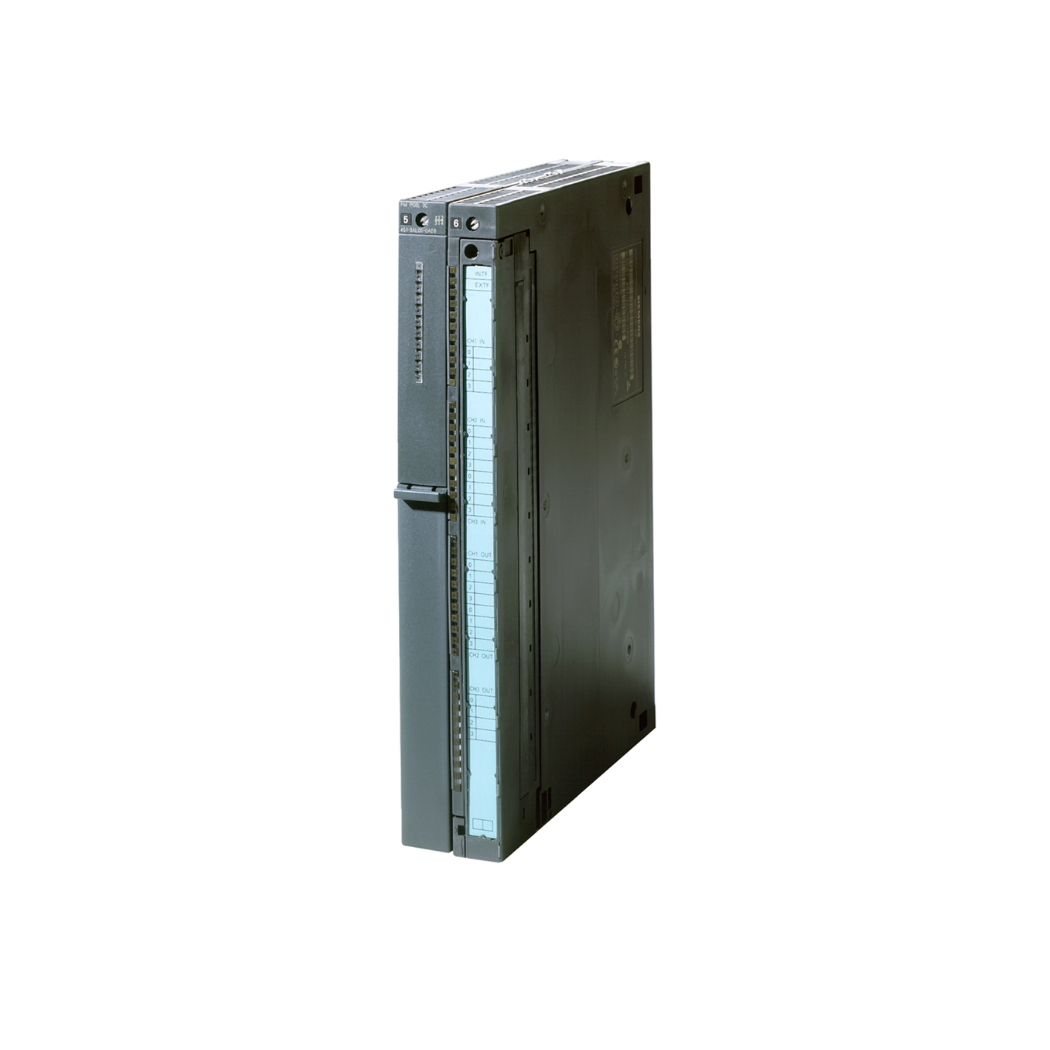

6ES7451-3AL00-0AE0 Module S7-400 FM 451

6ES7451-3AL00-0AE0 Module S7-400 FM 451, bộ điều khiển vị trí chuyên dụng cho hệ thống tự động hóa Siemens S7-400, là giải pháp hoàn hảo để nâng cao độ chính xác và hiệu quả cho các ứng dụng điều khiển chuyển động phức tạp.

Thanhthienphu.vn mang đến cho bạn giải pháp tối ưu, biến những thách thức trong điều khiển vị trí thành cơ hội phát triển vượt bậc, đồng thời tiết kiệm chi phí và nâng cao năng suất.

1. Thông tin chi tiết về sản phẩm 6ES7451-3AL00-0AE0

2. Cấu tạo sản phẩm 6ES7451-3AL00-0AE0

Mặt trước:

• Các đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module, các lỗi và cảnh báo.
• Các đầu nối: Dùng để kết nối với encoder, bộ truyền động, nguồn cấp và các thiết bị ngoại vi khác.
• Nắp bảo vệ: Bảo vệ các đầu nối khỏi bụi bẩn và tác động từ môi trường bên ngoài.

Bên trong:

• Vi xử lý (Microprocessor): Bộ não của module, thực hiện các phép tính toán, xử lý tín hiệu và điều khiển các chức năng.
• Bộ nhớ: Lưu trữ chương trình điều khiển, các thông số cấu hình và dữ liệu hoạt động.
• Mạch giao tiếp: Kết nối với các module khác trong hệ thống S7-400 thông qua backplane bus.
• Mạch xử lý tín hiệu encoder: Xử lý tín hiệu từ encoder, chuyển đổi thành dữ liệu vị trí và tốc độ.
• Mạch điều khiển đầu ra: Tạo ra các tín hiệu điều khiển (xung/hướng, CW/CCW) để điều khiển bộ truyền động.
• Mạch bảo vệ: Bảo vệ module khỏi các sự cố như quá áp, quá dòng, ngắn mạch.

Mặt sau:

Đầu nối backplane bus: Kết nối với backplane của rack S7-400 để truyền thông và cấp nguồn.

3. Các tính năng chính của sản phẩm 6ES7451-3AL00-0AE0

Điều khiển vị trí chính xác: Với độ phân giải lên đến 32 bit, module này cho phép điều khiển vị trí của động cơ với độ chính xác cực cao, đáp ứng yêu cầu của các ứng dụng đòi hỏi độ chính xác tuyệt đối.

Hỗ trợ nhiều loại encoder: Module có thể làm việc với nhiều loại encoder khác nhau, bao gồm incremental encoder (5V TTL, 24V HTL) và absolute encoder (SSI), mang lại sự linh hoạt trong việc lựa chọn thiết bị.

Tốc độ xử lý cao: Với tần số xung encoder tối đa lên đến 1 MHz (HTL), module có thể xử lý các tín hiệu tốc độ cao, đáp ứng yêu cầu của các ứng dụng có tốc độ chuyển động nhanh.

Nhiều chế độ điều khiển: Module hỗ trợ nhiều chế độ điều khiển khác nhau, bao gồm:

• Point-to-point positioning (PTP): Di chuyển từ điểm này đến điểm khác theo một quỹ đạo xác định.
• Jog mode: Di chuyển động cơ bằng tay để kiểm tra hoặc điều chỉnh vị trí.
• Homing: Tìm vị trí tham chiếu ban đầu của động cơ.
• Continuous mode: Di chuyển liên tục theo một tốc độ xác định.
• Synchronization: Đồng bộ hóa chuyển động của nhiều trục.

Chức năng an toàn: Module tích hợp các chức năng an toàn như giám sát vị trí, giới hạn tốc độ, giới hạn hành trình, giúp bảo vệ hệ thống và người vận hành.

Dễ dàng lập trình: Module được lập trình bằng phần mềm STEP 7 (TIA Portal) của Siemens, với giao diện trực quan và nhiều khối chức năng sẵn có, giúp việc lập trình trở nên dễ dàng và nhanh chóng.

Khả năng mở rộng: Có thể kết hợp nhiều module 6ES7451-3AL00-0AE0 để điều khiển nhiều trục trong cùng một hệ thống.

Tích hợp với hệ sinh thái Siemens: Module tương thích hoàn toàn với các sản phẩm khác trong hệ sinh thái SIMATIC S7-400 của Siemens, giúp việc tích hợp vào hệ thống hiện có trở nên dễ dàng.

4. Hướng dẫn kết nối sản phẩm 6ES7451-3AL00-0AE0 với phần mềm

Chuẩn bị:

Phần cứng:

• Module 6ES7451-3AL00-0AE0
• Rack S7-400 (ví dụ: 6ES7400-1JA01-0AA0)
• CPU S7-400 (ví dụ: 6ES7414-2XG04-0AB0)
• Cáp PROFIBUS DP hoặc PROFINET (tùy thuộc vào cấu hình hệ thống)
• Nguồn cấp 24V DC
• Encoder và bộ truyền động (servo drive, stepper drive) phù hợp

Phần mềm:

STEP 7 (TIA Portal) phiên bản tương thích (ví dụ: V16, V17…)

Lắp đặt phần cứng:

• Gắn module 6ES7451-3AL00-0AE0 vào rack S7-400.
• Kết nối cáp PROFIBUS DP hoặc PROFINET từ CPU đến module.
• Kết nối nguồn cấp 24V DC cho module.
• Kết nối encoder với module theo sơ đồ chân (tham khảo tài liệu kỹ thuật của module).
• Kết nối bộ truyền động với module theo sơ đồ chân (tham khảo tài liệu kỹ thuật của bộ truyền động).

Cấu hình phần cứng trong STEP 7 (TIA Portal):

• Mở dự án STEP 7 (TIA Portal) hoặc tạo một dự án mới.
• Thêm CPU S7-400 vào dự án (Hardware Configuration).
• Thêm module 6ES7451-3AL00-0AE0 vào rack S7-400 (kéo thả từ Hardware Catalog).
• Cấu hình địa chỉ PROFIBUS DP hoặc PROFINET cho module.
• Cấu hình các thông số của encoder (loại encoder, độ phân giải, tần số xung tối đa…).
• Cấu hình các thông số của bộ truyền động (loại bộ truyền động, chế độ điều khiển, giới hạn tốc độ, giới hạn hành trình…).
• Lưu cấu hình phần cứng.

Tải cấu hình phần cứng xuống CPU:

• Kết nối máy tính với CPU S7-400 thông qua cáp lập trình.
• Chọn CPU trong dự án STEP 7 (TIA Portal).
• Nhấn nút “Download to device” để tải cấu hình phần cứng xuống CPU.

Kiểm tra kết nối:

• Quan sát các đèn LED trên module để kiểm tra trạng thái hoạt động.
• Sử dụng các công cụ chẩn đoán trong STEP 7 (TIA Portal) để kiểm tra kết nối với encoder và bộ truyền động.

5. Cách lập trình sản phẩm 6ES7451-3AL00-0AE0

Việc lập trình 6ES7451-3AL00-0AE0 được thực hiện trong STEP 7 (TIA Portal) bằng cách sử dụng các khối chức năng (Function Blocks – FBs) và khối dữ liệu (Data Blocks – DBs) được cung cấp sẵn. Dưới đây là các bước cơ bản:

Tạo khối chức năng (FB) cho module FM 451:

• Trong dự án STEP 7 (TIA Portal), tạo một FB mới.
• Kéo thả khối chức năng “FM451_CTRL” từ thư viện vào FB.
• Kết nối các chân đầu vào/ra của khối chức năng với các biến trong chương trình.

Tạo khối dữ liệu (DB) cho module FM 451:

Tạo một DB mới.

Thêm các biến cần thiết để cấu hình và điều khiển module, ví dụ:

• Position: Biến lưu trữ vị trí hiện tại của động cơ.
• Velocity: Biến lưu trữ tốc độ hiện tại của động cơ.
• TargetPosition: Biến lưu trữ vị trí đích cần di chuyển đến.
• TargetVelocity: Biến lưu trữ tốc độ đích cần đạt được.
• ControlWord: Biến điều khiển hoạt động của module.
• StatusWord: Biến trạng thái của module.

Lập trình logic điều khiển:

Trong FB, viết chương trình logic để điều khiển module FM 451, ví dụ:

• Đặt giá trị cho biến TargetPosition và TargetVelocity.
• Gửi lệnh điều khiển đến module thông qua biến ControlWord.
• Đọc giá trị vị trí và tốc độ hiện tại từ module thông qua biến Position và Velocity.
• Xử lý các tín hiệu phản hồi từ module thông qua biến StatusWord.

Gọi FB trong chương trình chính (OB1):

Trong OB1 (Organization Block 1), gọi FB đã tạo ở trên.

Tải chương trình xuống CPU:

• Kết nối máy tính với CPU.
• Chọn CPU trong dự án.
• Nhấn nút “Download to device” để tải chương trình xuống CPU.

Kiểm tra và chạy thử:

• Sử dụng các công cụ giám sát trong STEP 7 (TIA Portal) để theo dõi giá trị của các biến.
• Chạy thử chương trình và kiểm tra hoạt động của động cơ.

Ví dụ về một đoạn mã đơn giản để di chuyển động cơ đến một vị trí xác định:

// Trong FB của module FM 451

// Đặt vị trí đích
MyFM451DB.TargetPosition := 10000; // Di chuyển đến vị trí 10000

// Đặt tốc độ đích
MyFM451DB.TargetVelocity := 1000; // Di chuyển với tốc độ 1000

// Gửi lệnh di chuyển đến vị trí đích
MyFM451DB.ControlWord := 16#0001; // Kích hoạt chế độ PTP

// Chờ cho đến khi di chuyển hoàn tất
WHILE NOT MyFM451DB.StatusWord.1 DO // Kiểm tra bit trạng thái "In Position"
    ; // Chờ
END_WHILE;

// Dừng động cơ
MyFM451DB.ControlWord := 16#0000; // Dừng

6. Khắc phục một số lỗi thường gặp 6ES7451-3AL00-0AE0

Lỗi kết nối:

Đèn LED báo lỗi: Đèn LED trên module nhấp nháy hoặc sáng đỏ.

Nguyên nhân:

• Cáp kết nối bị lỏng hoặc hỏng.
• Sai địa chỉ PROFIBUS DP hoặc PROFINET.
• Encoder hoặc bộ truyền động bị lỗi.

Cách khắc phục:

• Kiểm tra lại các kết nối cáp, đảm bảo chúng được cắm chặt và đúng vị trí.
• Kiểm tra lại địa chỉ PROFIBUS DP hoặc PROFINET trong cấu hình phần cứng.
• Kiểm tra encoder và bộ truyền động bằng cách thay thế bằng thiết bị khác.
• Lỗi encoder

Đèn LED báo lỗi: Đèn LED liên quan đến encoder nhấp nháy hoặc sáng đỏ.

Nguyên nhân:

• Encoder bị hỏng.
• Sai loại encoder được cấu hình.
• Dây encoder bị đứt hoặc ngắn mạch.

Cách khắc phục:

• Kiểm tra encoder bằng cách thay thế bằng encoder khác.
• Kiểm tra lại cấu hình encoder trong STEP 7 (TIA Portal).
• Kiểm tra dây encoder bằng đồng hồ vạn năng.
• Lỗi bộ truyền động:

Đèn LED báo lỗi: Đèn LED liên quan đến bộ truyền động nhấp nháy hoặc sáng đỏ.

Nguyên nhân:

• Bộ truyền động bị lỗi.
• Sai thông số cấu hình bộ truyền động.
• Dây kết nối bộ truyền động bị đứt hoặc ngắn mạch.

Cách khắc phục:

• Kiểm tra bộ truyền động bằng cách thay thế bằng bộ truyền động khác.
• Kiểm tra lại cấu hình bộ truyền động trong STEP 7 (TIA Portal).
• Kiểm tra dây kết nối bộ truyền động bằng đồng hồ vạn năng.

Lỗi chương trình:

Đèn LED báo lỗi: Đèn LED trên module có thể nhấp nháy theo một mẫu cụ thể.

Nguyên nhân:

• Lỗi logic trong chương trình điều khiển.
• Sai thông số cấu hình trong chương trình.

Cách khắc phục:

• Kiểm tra lại chương trình điều khiển bằng cách sử dụng các công cụ gỡ lỗi trong STEP 7 (TIA Portal).
• Kiểm tra lại các thông số cấu hình trong chương trình.
