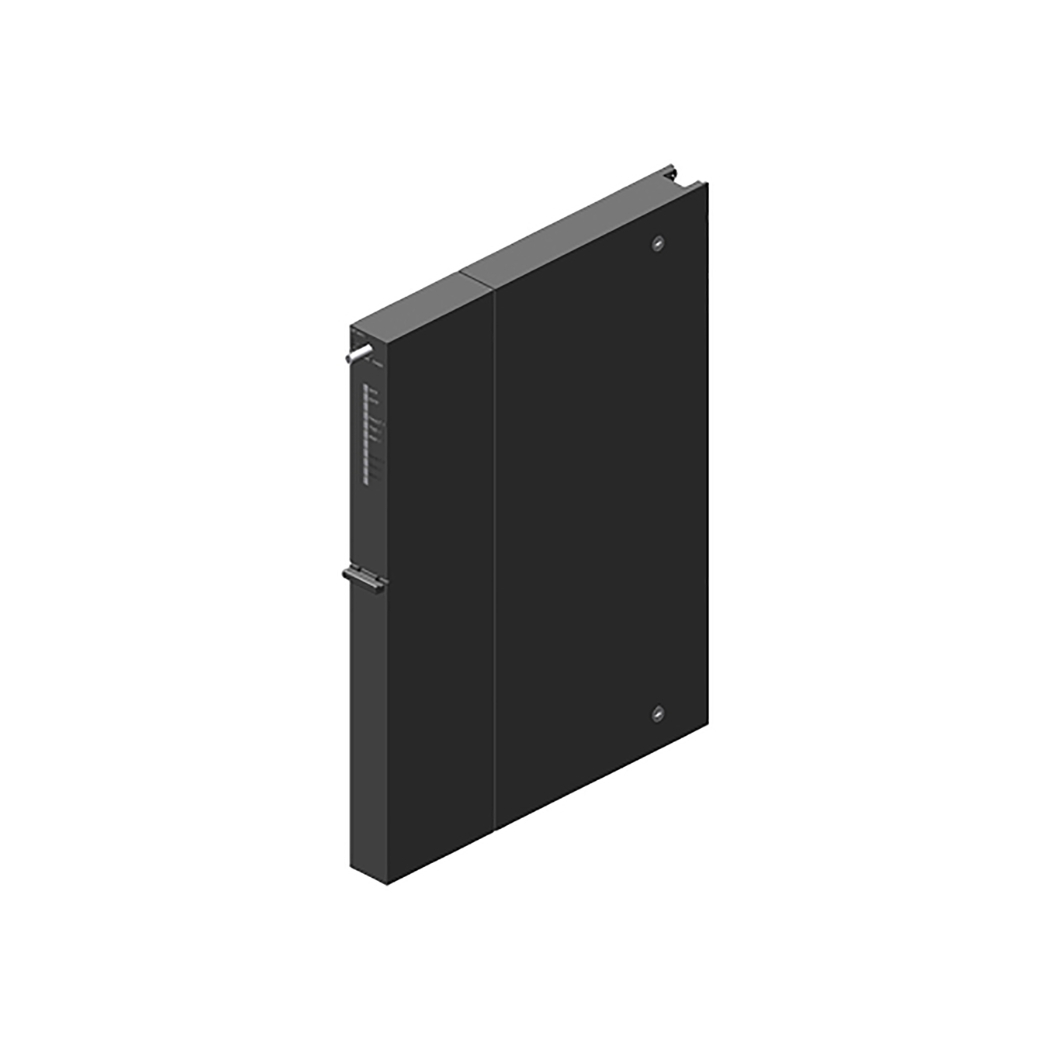

6ES7441-2AA05-0AE0 Coupling module CP441-2 S7-400

6ES7441-2AA05-0AE0 Coupling module CP441-2 S7-400, giải pháp truyền thông mạnh mẽ cho hệ thống tự động hóa S7-400, mang đến khả năng kết nối đa dạng và hiệu suất vượt trội, giúp nâng tầm sản xuất của bạn.

Thanhthienphu.vn tự hào là nhà cung cấp chính hãng, luôn đồng hành cùng quý kỹ sư, doanh nghiệp trên hành trình hiện đại hóa và tối ưu hóa quy trình.

1. Thông tin chi tiết về sản phẩm 6ES7441-2AA05-0AE0

2. Cấu tạo sản phẩm 6ES7441-2AA05-0AE0

• Cổng giao tiếp: CP441-2 được trang bị hai cổng giao tiếp độc lập, có thể cấu hình linh hoạt để hoạt động với các chuẩn RS232, RS485 hoặc TTY. Mỗi cổng đều có các chân kết nối (terminal) để đấu dây với thiết bị ngoại vi.
• Bộ vi xử lý: Đây là “bộ não” của module, có nhiệm vụ xử lý các giao thức truyền thông, chuyển đổi dữ liệu giữa S7-400 và thiết bị ngoại vi.
• Bộ nhớ: Module có bộ nhớ riêng để lưu trữ cấu hình, chương trình và dữ liệu truyền thông.
• Đèn LED báo trạng thái: Các đèn LED này hiển thị trạng thái hoạt động của module, trạng thái kết nối và các lỗi (nếu có), giúp người dùng dễ dàng theo dõi và chẩn đoán.
• Khe cắm thẻ nhớ: Một vài phiên bản có thể có, dùng để mở rộng thêm chức năng hoặc lưu trữ
• Vỏ bảo vệ: Vỏ ngoài được làm từ vật liệu bền chắc, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.

3. Các tính năng chính của 6ES7441-2AA05-0AE0

• Hỗ trợ nhiều chuẩn truyền thông: Như đã đề cập, CP441-2 hỗ trợ các chuẩn RS232, RS485 và TTY, cho phép kết nối với hầu hết các thiết bị ngoại vi phổ biến trên thị trường.
• Tốc độ truyền thông cao: Với tốc độ tối đa lên đến 115.2 kbps (RS232/RS485), CP441-2 đảm bảo truyền tải dữ liệu nhanh chóng và tin cậy, đáp ứng yêu cầu của các ứng dụng thời gian thực.
• Hỗ trợ nhiều giao thức: CP441-2 hỗ trợ các giao thức ASCII, 3964(R), RK512 và Modbus RTU (Master/Slave), giúp dễ dàng tích hợp vào các hệ thống hiện có.
• Cấu hình linh hoạt: Người dùng có thể dễ dàng cấu hình các thông số truyền thông như tốc độ baud, parity, stop bits… thông qua phần mềm STEP 7 của Siemens.
• Chẩn đoán lỗi: CP441-2 cung cấp các chức năng chẩn đoán lỗi mạnh mẽ, giúp người dùng nhanh chóng xác định và khắc phục các sự cố truyền thông.
• Độ tin cậy cao: Được sản xuất bởi Siemens, CP441-2 đảm bảo độ tin cậy và tuổi thọ cao, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Tính năng Modbus RTU Master/Slave: Đặc biệt hữu ích khi cần kết nối với các thiết bị hỗ trợ Modbus, một giao thức rất phổ biến trong công nghiệp

4. Hướng dẫn kết nối 6ES7441-2AA05-0AE0 với phần mềm

Lắp đặt module: Lắp module CP441-2 vào rack của S7-400 và cấp nguồn.

Kết nối cáp: Sử dụng cáp phù hợp (RS232, RS485 hoặc TTY) để kết nối CP441-2 với máy tính hoặc thiết bị ngoại vi.

Mở phần mềm STEP 7: Khởi động phần mềm STEP 7 và tạo một project mới hoặc mở project hiện có.

Thêm module CP441-2 vào cấu hình phần cứng: Trong cửa sổ Hardware Configuration, tìm và thêm module CP441-2 vào cấu hình phần cứng của S7-400.

Cấu hình thông số truyền thông: Chọn module CP441-2 trong cấu hình phần cứng và cấu hình các thông số truyền thông như giao diện, tốc độ baud, parity, stop bits… theo yêu cầu của ứng dụng.

• Mở Hardware Config trong STEP 7.
• Thêm CP441-2 vào rack của S7-400.
• Cấu hình các thông số truyền thông (baud rate, parity,…) cho từng cổng.

Tải cấu hình xuống PLC: Sau khi cấu hình xong, tải cấu hình phần cứng xuống PLC S7-400.

Kiểm tra kết nối: Sử dụng các khối hàm truyền thông (ví dụ: SEND/RECEIVE) trong chương trình PLC để kiểm tra.

5. Cách lập trình 6ES7441-2AA05-0AE0

Việc lập trình cho CP441-2 được thực hiện thông qua các khối hàm (function blocks) trong STEP 7. Siemens cung cấp các khối hàm sẵn có để hỗ trợ các giao thức truyền thông khác nhau.

• Đối với giao thức ASCII: Sử dụng các khối hàm SEND_PTP và RECV_PTP để gửi và nhận dữ liệu.
• Đối với giao thức 3964(R): Sử dụng các khối hàm SEND_3964 và RECV_3964.
• Đối với giao thức Modbus RTU: Sử dụng các khối hàm MODBUS_MASTER và MODBUS_SLAVE.

Bạn cần tham khảo tài liệu hướng dẫn của Siemens để biết chi tiết về cách sử dụng các khối hàm này.

Ví dụ lập trình Modbus RTU Master.

1. Tạo một Data Block (DB) để chứa dữ liệu Modbus.
2. Gọi khối hàm MODBUS_MASTER trong chương trình PLC (ví dụ: OB1).
3. Cấu hình các tham số của khối hàm, bao gồm địa chỉ slave, mã chức năng (function code), địa chỉ thanh ghi, số lượng thanh ghi…

6. Khắc phục một số lỗi thường gặp khi sử dụng 6ES7441-2AA05-0AE0

• Lỗi kết nối vật lý: Kiểm tra lại cáp kết nối, đảm bảo cáp được kết nối đúng cách và không bị hỏng.
• Lỗi cấu hình: Kiểm tra lại các thông số cấu hình trong STEP 7, đảm bảo các thông số này phù hợp với thiết bị ngoại vi.
• Lỗi truyền thông: Sử dụng các chức năng chẩn đoán của CP441-2 và STEP 7 để xác định nguyên nhân lỗi. Có thể lỗi do xung đột địa chỉ, sai giao thức, hoặc nhiễu trên đường truyền.
• Lỗi phần cứng: Nếu đã kiểm tra tất cả các khả năng trên mà vẫn không khắc phục được lỗi, có thể module CP441-2 bị lỗi phần cứng. Liên hệ với nhà cung cấp để được hỗ trợ.
• Không có đèn báo trên module: Kiểm tra nguồn cấp cho module.
• Đèn LED báo lỗi: Tham khảo tài liệu của Siemens để tra cứu mã lỗi và cách xử lý

7. Liên hệ thanhthienphu.vn để được tư vấn

Bạn đang tìm kiếm giải pháp truyền thông tối ưu cho hệ thống S7-400? Bạn muốn nâng cao hiệu quả sản xuất và giảm thiểu chi phí? Hãy để thanhthienphu.vn đồng hành cùng bạn!

Với đội ngũ kỹ sư giàu kinh nghiệm và am hiểu sâu sắc về các sản phẩm Siemens, thanhthienphu.vn cam kết mang đến cho bạn:

• Sản phẩm chính hãng: Chúng tôi cung cấp module CP441-2 (6ES7441-2AA05-0AE0) chính hãng Siemens, đảm bảo chất lượng và độ tin cậy.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường.
• Dịch vụ hỗ trợ chuyên nghiệp: Chúng tôi sẵn sàng tư vấn, hỗ trợ kỹ thuật và giải đáp mọi thắc mắc của bạn.
• Giải pháp toàn diện: Chúng tôi không chỉ cung cấp sản phẩm, mà còn cung cấp các giải pháp tự động hóa toàn diện, giúp bạn tối ưu hóa quy trình sản xuất.

Đừng ngần ngại, hãy liên hệ ngay với chúng tôi qua:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

thanhthienphu.vn – Đối tác tin cậy của bạn trên con đường tự động hóa!
