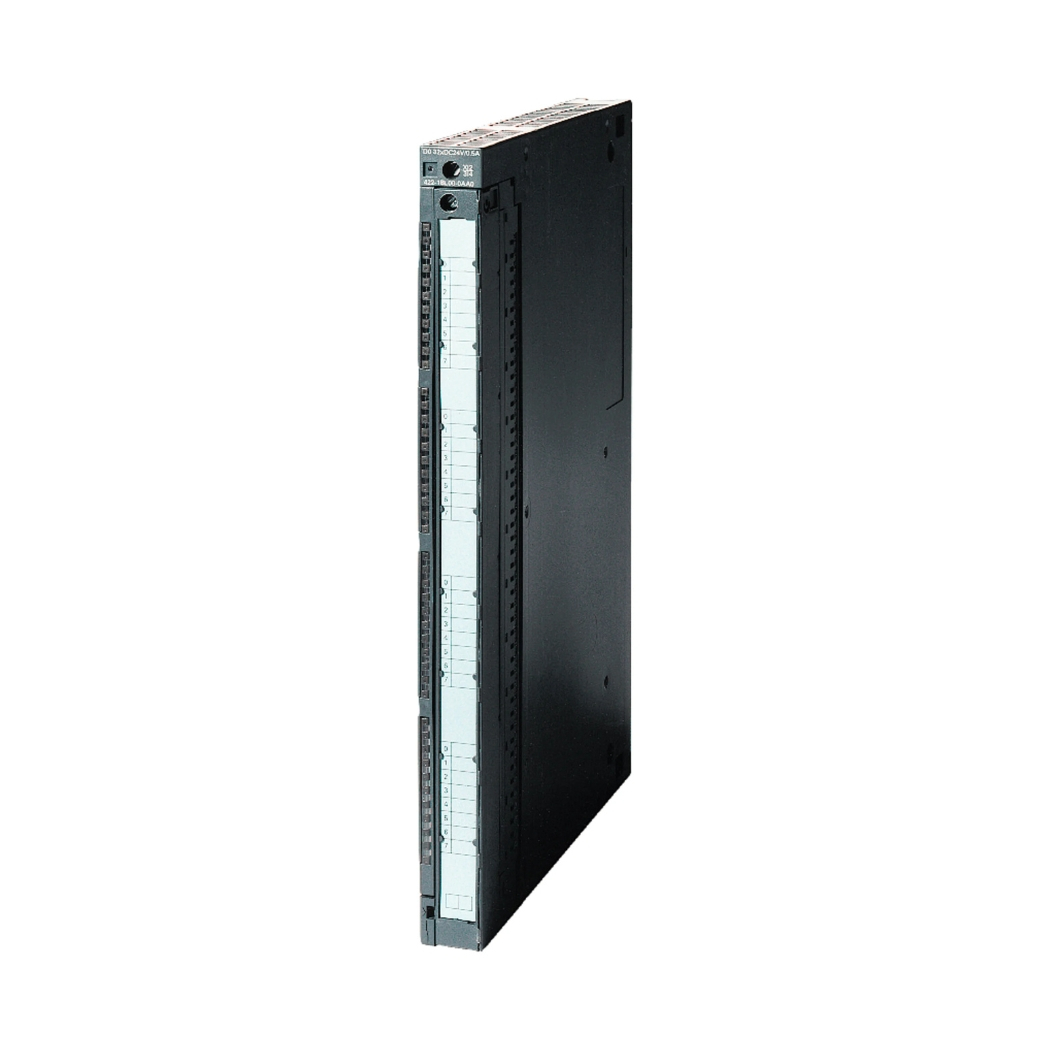

6ES7432-1HF00-0AB0 Module S7-400 SM432 8AO, giải pháp đầu ra tương tự (analog output module) mạnh mẽ cho hệ thống điều khiển tự động hóa Siemens S7-400, mang đến sự chính xác, ổn định và linh hoạt trong các ứng dụng công nghiệp đa dạng.
Tại thanhthienphu.vn, chúng tôi cung cấp module này với cam kết chất lượng, giá cả cạnh tranh và dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn nâng cao hiệu suất và tối ưu hóa quy trình sản xuất.
1. Thông tin chi tiết về sản phẩm 6ES7432-1HF00-0AB0
| Đặc tính kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7432-1HF00-0AB0 |
| Dòng sản phẩm | SIMATIC S7-400 |
| Loại module | Module đầu ra tương tự (Analog Output Module) |
| Số kênh đầu ra | 8 kênh |
| Dải tín hiệu đầu ra | 0/4…20 mA, ±20 mA, ±10 V |
| Độ phân giải | 13 bit + dấu (sign) |
| Thời gian chuyển đổi | Tối đa 0.8 ms (cho tất cả các kênh) |
| Cách ly | Cách ly quang học giữa các kênh và với bus nền |
| Chẩn đoán | Chẩn đoán lỗi đứt dây, quá tải, ngắn mạch |
| Nguồn cấp | 24 VDC |
| Dòng tiêu thụ | 160 mA (từ nguồn 24 VDC), 80 mA (từ bus nền) |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước (WxHxD) | 25 x 290 x 210 mm |
| Khối lượng | Khoảng 0.6 kg |
| Tiêu chuẩn | CE, UL, cULus, FM, ATEX (tùy chọn) |
| Phần mềm cấu hình | STEP 7 |
2. Cấu tạo của sản phẩm 6ES7432-1HF00-0AB0
- Khối xử lý trung tâm (CPU): Điều khiển toàn bộ hoạt động của module, xử lý dữ liệu từ CPU của S7-400 và thực hiện các thuật toán chuyển đổi D/A.
- Bộ chuyển đổi D/A (Digital-to-Analog Converter): Chuyển đổi tín hiệu số từ CPU thành tín hiệu tương tự đầu ra.
- Khối cách ly: Đảm bảo an toàn cho hệ thống bằng cách cách ly các kênh đầu ra với nhau và với bus nền, ngăn ngừa các sự cố về điện.
- Khối bảo vệ: Bảo vệ module khỏi các tác động bên ngoài như quá áp, quá dòng, ngắn mạch.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module và các kênh đầu ra, giúp dễ dàng chẩn đoán lỗi.
- Đầu nối (Terminal Block): Dùng để kết nối dây dẫn từ các thiết bị ngoại vi đến module.
- Vỏ bảo vệ: Vỏ kim loại chắc chắn, bảo vệ các linh kiện bên trong khỏi bụi bẩn, va đập và các yếu tố môi trường khác.
3. Các tính năng chính của sản phẩm 6ES7432-1HF00-0AB0
- Độ chính xác cao: Độ phân giải 13 bit + dấu đảm bảo tín hiệu đầu ra chính xác, đáp ứng yêu cầu của các ứng dụng đòi hỏi độ chính xác cao như điều khiển vị trí, điều khiển lưu lượng, điều khiển nhiệt độ.
- Đa dạng dải tín hiệu: Hỗ trợ nhiều dải tín hiệu đầu ra (0/4…20 mA, ±20 mA, ±10 V), cho phép kết nối với nhiều loại thiết bị chấp hành khác nhau.
- Tốc độ chuyển đổi nhanh: Thời gian chuyển đổi tối đa 0.8 ms giúp module đáp ứng nhanh chóng với các thay đổi của hệ thống, đảm bảo quá trình điều khiển diễn ra liên tục và ổn định.
- Khả năng cách ly: Cách ly quang học giữa các kênh và với bus nền giúp bảo vệ hệ thống khỏi các sự cố về điện, tăng độ tin cậy và an toàn.
- Chức năng chẩn đoán: Tích hợp các chức năng chẩn đoán lỗi như đứt dây, quá tải, ngắn mạch, giúp người dùng nhanh chóng phát hiện và khắc phục sự cố.
- Dễ dàng cấu hình và lập trình: Sử dụng phần mềm STEP 7 quen thuộc của Siemens, giúp việc cấu hình và lập trình trở nên đơn giản và thuận tiện.
- Thiết kế nhỏ gọn: Kích thước nhỏ gọn giúp tiết kiệm không gian trong tủ điện.
4. Hướng dẫn kết nối sản phẩm 6ES7432-1HF00-0AB0 với phần mềm STEP 7
Lắp đặt module:
- Gắn module vào rack của S7-400.
- Kết nối nguồn cấp 24 VDC cho module.
- Kết nối dây dẫn từ các thiết bị ngoại vi đến các đầu nối của module (chú ý đấu nối đúng cực tính).
Cấu hình phần cứng trong STEP 7:
- Mở dự án STEP 7 của bạn.
- Thêm module 6ES7432-1HF00-0AB0 vào cấu hình phần cứng (Hardware Configuration).
- Chọn đúng địa chỉ I/O cho module.
- Cấu hình các thông số cho từng kênh đầu ra (dải tín hiệu, chế độ hoạt động,…).
Tải cấu hình xuống PLC:
- Kết nối máy tính với PLC.
- Tải cấu hình phần cứng vừa tạo xuống PLC.
Kiểm tra kết nối:
- Sử dụng chức năng “Monitor/Modify Variables” trong STEP 7 để kiểm tra giá trị đầu ra của module.
- Thay đổi giá trị đầu ra và quan sát sự thay đổi trên các thiết bị ngoại vi.
5. Hướng dẫn lập trình chi tiết sản phẩm 6ES7432-1HF00-0AB0
Để lập trình 6ES7432-1HF00-0AB0 trong STEP 7, bạn có thể sử dụng các khối hàm (Function Blocks – FB) hoặc khối hàm hệ thống (System Function Blocks – SFB) có sẵn trong thư viện của STEP 7. Dưới đây là một ví dụ về cách sử dụng khối hàm “SFC 58” để ghi giá trị ra một kênh đầu ra của module:
// Ví dụ sử dụng SFC 58 để ghi giá trị ra kênh 0 của module
CALL SFC 58
REQ :=TRUE // Kích hoạt yêu cầu ghi
IOID :=W#16#200 // Địa chỉ I/O của module (ví dụ)
LADDR :=W#16#300 // Địa chỉ bắt đầu của vùng dữ liệu đầu ra
RETV_VAL :=MW10 // Biến lưu trữ mã lỗi (nếu có)
BUSY :=M20.0 // Cờ báo bận
RECORD :=P#DB10.DBX0.0 BYTE 4 // Vùng dữ liệu chứa giá trị cần ghi (4 byte)
// Trong DB10, bạn cần khai báo một biến kiểu REAL (4 byte) để chứa giá trị cần ghi
// Ví dụ:
// DATA_BLOCK DB10
// OutputValue : REAL := 0.0;
// END_DATA_BLOCK
// Để ghi giá trị 50.0 ra kênh 0, bạn gán giá trị này vào biến OutputValue
// và gọi SFC 58 như trên.
6. Hướng dẫn khắc phục một số lỗi thường gặp khi sử dụng sản phẩm 6ES7432-1HF00-0AB0
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED báo lỗi sáng | – Lỗi phần cứng (module hỏng, nguồn cấp không đủ,…) – Lỗi cấu hình (sai địa chỉ I/O, sai thông số kênh,…) – Lỗi kết nối (đứt dây, lỏng dây,…) |
– Kiểm tra nguồn cấp, đảm bảo đủ điện áp và dòng điện. – Kiểm tra lại cấu hình phần cứng trong STEP 7. – Kiểm tra kết nối dây dẫn, đảm bảo chắc chắn và đúng cực tính. – Nếu các bước trên không giải quyết được vấn đề, có thể module đã bị hỏng và cần thay thế. |
| Giá trị đầu ra không chính xác | – Sai dải tín hiệu cấu hình. – Thiết bị ngoại vi bị lỗi. – Nhiễu điện từ. |
– Kiểm tra lại cấu hình dải tín hiệu trong STEP 7. – Kiểm tra hoạt động của thiết bị ngoại vi. – Sử dụng các biện pháp chống nhiễu (dây chống nhiễu, bộ lọc nhiễu,…). |
| Không ghi được giá trị ra module | – Sai địa chỉ I/O. – Lỗi trong chương trình PLC. – Module bị khóa. |
– Kiểm tra lại địa chỉ I/O của module trong STEP 7. – Kiểm tra lại chương trình PLC, đảm bảo không có lỗi logic. – Kiểm tra xem module có bị khóa bởi một chương trình khác hay không. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Nếu bạn đang tìm kiếm một giải pháp đầu ra tương tự đáng tin cậy và hiệu quả cho hệ thống S7-400 của mình, 6ES7432-1HF00-0AB0 là một lựa chọn tuyệt vời. Và nếu bạn cần sự hỗ trợ chuyên nghiệp để lựa chọn, cấu hình, lắp đặt và lập trình module này, hãy đến với thanhthienphu.vn.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng với giá cả cạnh tranh, mà còn mang đến cho bạn:
- Đội ngũ kỹ sư giàu kinh nghiệm: Sẵn sàng tư vấn, giải đáp mọi thắc mắc của bạn về sản phẩm và các ứng dụng liên quan.
- Hỗ trợ kỹ thuật tận tâm: Hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm, từ khâu lựa chọn, cấu hình, lắp đặt đến khắc phục sự cố.
- Dịch vụ hậu mãi chu đáo: Bảo hành chính hãng, bảo trì định kỳ, cung cấp phụ tùng thay thế.
- Giải pháp tự động hóa toàn diện: Chúng tôi cung cấp đầy đủ các thiết bị và giải pháp tự động hóa, giúp bạn xây dựng một hệ thống sản xuất hiện đại và hiệu quả.
