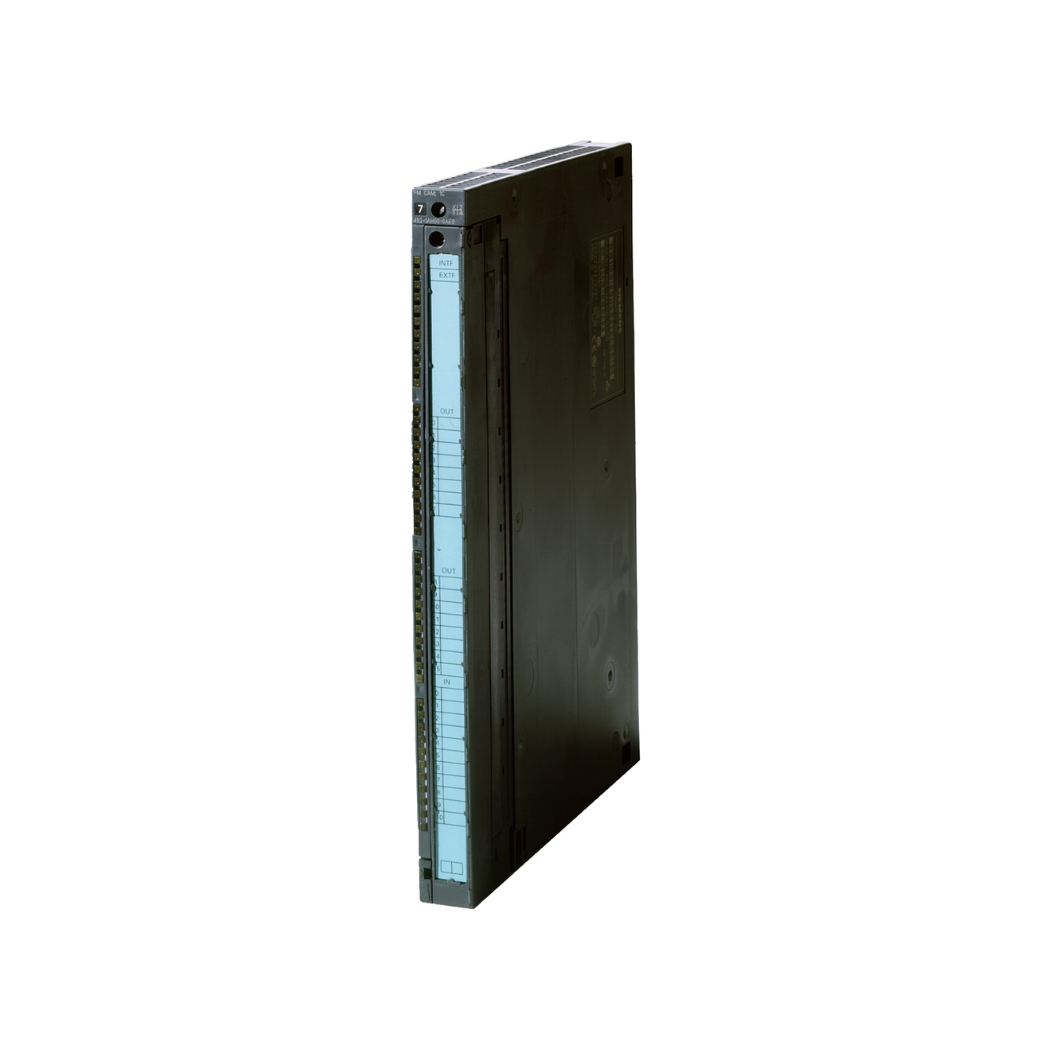

6ES7431-7QH00-0AB0 S7-400 SM431 16AI, mô-đun đầu vào tương tự mang lại giải pháp đo lường và điều khiển chính xác cho hệ thống tự động hóa của bạn, đã có mặt tại thanhthienphu.vn. Module analog input vượt trội này là một thiết bị không thể thiếu cho các kỹ sư điện, nhà quản lý kỹ thuật và chủ doanh nghiệp.
1. Thông tin chi tiết về sản phẩm
| Đặc điểm | Chi tiết |
|---|---|
| Tên sản phẩm | SIMATIC S7-400, SM 431, mô-đun đầu vào tương tự |
| Mã sản phẩm | 6ES7431-7QH00-0AB0 |
| Số kênh đầu vào | 16 kênh, cách ly điện |
| Loại tín hiệu đầu vào | Điện áp, dòng điện, điện trở, cặp nhiệt điện |
| Độ phân giải | Lên đến 16 bit (tùy thuộc vào loại tín hiệu) |
| Thời gian chuyển đổi | Tối đa 1ms/kênh (tùy cấu hình) |
| Chẩn đoán | Tích hợp các chức năng chẩn đoán lỗi (đứt dây, quá áp, dưới áp…) |
| Nguồn cấp | 24 V DC |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Tiêu chuẩn | CE, UL, cULus |
| Giá bán | Liên hệ |
| Ứng dụng | Phù hợp cho các ứng dụng đòi hỏi độ chính xác và tin cậy cao trong các ngành: sản xuất, xây dựng, năng lượng, tự động hóa tòa nhà… |
| Nhà sản xuất | Siemens |
| Nơi sản xuất | Đức |
2. Cấu tạo sản phẩm
- Khối đầu vào (Input Block): Đây là nơi tiếp nhận các tín hiệu tương tự từ các cảm biến, thiết bị đo lường (ví dụ: cảm biến nhiệt độ, áp suất, lưu lượng…). Mỗi kênh đầu vào được cách ly quang học để đảm bảo an toàn và chống nhiễu.
- Khối chuyển đổi A/D (Analog-to-Digital Converter): Bộ phận này có nhiệm vụ chuyển đổi tín hiệu tương tự (analog) thành tín hiệu số (digital) mà PLC có thể hiểu và xử lý. Độ phân giải của bộ chuyển đổi A/D (lên đến 16 bit) quyết định độ chính xác của phép đo.
- Khối xử lý trung tâm (CPU): Một bộ vi xử lý nhỏ được tích hợp để thực hiện các chức năng như lọc nhiễu, xử lý tín hiệu, hiệu chuẩn và giao tiếp với CPU chính của PLC.
- Khối giao tiếp (Communication Block): Module sử dụng giao thức truyền thông MPI hoặc PROFIBUS DP để trao đổi dữ liệu với CPU của S7-400.
- Khối nguồn (Power Supply): Cung cấp nguồn điện ổn định 24V DC cho toàn bộ module hoạt động.
- Đèn LED báo trạng thái: Các đèn LED hiển thị trạng thái hoạt động của từng kênh, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Cổng kết nối: Các cổng kết nối được thiết kế chắc chắn, dễ dàng tháo lắp, đảm bảo kết nối ổn định với các thiết bị ngoại vi.
3. Các tính năng chính của sản phẩm
- Độ chính xác cao: Nhờ bộ chuyển đổi A/D độ phân giải cao và các thuật toán xử lý tín hiệu tiên tiến, SM431 cung cấp kết quả đo lường chính xác, đáng tin cậy, giúp nâng cao chất lượng sản phẩm và tối ưu hóa quy trình sản xuất.
- Tính linh hoạt: Module hỗ trợ nhiều loại tín hiệu đầu vào khác nhau (điện áp, dòng điện, điện trở, cặp nhiệt điện), cho phép người dùng dễ dàng kết nối với nhiều loại cảm biến và thiết bị đo lường khác nhau.
- Khả năng cách ly: Các kênh đầu vào được cách ly điện, giúp bảo vệ hệ thống khỏi các sự cố về điện và giảm thiểu nhiễu tín hiệu.
- Chức năng chẩn đoán: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng phát hiện và khắc phục các sự cố, giảm thiểu thời gian dừng máy.
- Dễ dàng cấu hình và lập trình: Module được hỗ trợ bởi phần mềm lập trình STEP 7 của Siemens, cho phép người dùng dễ dàng cấu hình và lập trình các chức năng của module.
- Độ bền và độ tin cậy cao: Sản phẩm được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt.
- Tiết kiệm năng lượng: Thiết kế tối ưu giúp giảm thiểu tiêu thụ điện năng, góp phần tiết kiệm chi phí vận hành.
4. Hướng dẫn kết nối sản phẩm với phần mềm
Bước 1: Chuẩn bị:
- Đảm bảo rằng bạn đã có phần mềm STEP 7 được cài đặt trên máy tính.
- Kết nối cáp lập trình (ví dụ: cáp MPI hoặc PROFIBUS) giữa máy tính và PLC S7-400.
- Đảm bảo rằng PLC S7-400 đã được cấp nguồn và đang ở chế độ STOP.
Bước 2: Thêm module vào cấu hình phần cứng:
- Mở dự án STEP 7 của bạn.
- Trong cửa sổ Hardware Configuration, tìm module SM431 (6ES7431-7QH00-0AB0) trong thư viện phần cứng và kéo thả vào rack của S7-400.
- Chọn địa chỉ đầu vào/đầu ra (I/O address) cho module.
Bước 3: Cấu hình các thông số của module:
- Nhấp đúp vào module SM431 trong cửa sổ Hardware Configuration để mở cửa sổ Properties.
- Trong tab “Inputs”, cấu hình loại tín hiệu đầu vào, dải đo, và các thông số khác cho từng kênh.
- Trong tab “Diagnostics”, cấu hình các chức năng chẩn đoán.
Bước 4: Lưu và tải cấu hình xuống PLC:
- Lưu cấu hình phần cứng.
- Kết nối với PLC và tải cấu hình xuống.
Bước 5: Kiểm tra kết nối:
- Chuyển PLC sang chế độ RUN.
- Sử dụng các khối hàm trong STEP 7 (ví dụ: SFC14 “DPRD_DAT”) để đọc dữ liệu từ 6ES7431-7QH00-0AB0 module SM431.
- Kiểm tra xem dữ liệu đọc được có chính xác không.
5. Cách lập trình sản phẩm
Ví dụ: Đọc giá trị nhiệt độ từ cảm biến nhiệt độ (loại Pt100) kết nối với kênh 1 của 6ES7431-7QH00-0AB0 module SM431 và hiển thị giá trị đó trên màn hình HMI.
Trong chương trình OB1 (Organization Block 1):
L PIW 256 // Đọc giá trị từ kênh 1 (giả sử địa chỉ đầu vào là 256)
T MW10 // Lưu giá trị vào biến nhớ MW10
L MW10
ITD // Chuyển đổi từ kiểu INT sang DINT
DTR // Chuyển đổi từ kiểu DINT sang REAL
L 100.0 // Chia cho 100 để có giá trị nhiệt độ (độ C)
/R
T MD20 // Lưu giá trị nhiệt độ vào biến nhớ MD20
Trên màn hình HMI:
- Tạo một đối tượng hiển thị (ví dụ: I/O field) và liên kết nó với biến MD20.
- Cấu hình định dạng hiển thị cho phù hợp (ví dụ: hiển thị số thập phân với một chữ số sau dấu phẩy).
6. Khắc phục một số lỗi thường gặp
| Lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| Đèn LED báo lỗi trên module | Đứt dây, ngắn mạch, quá áp, dưới áp, cấu hình sai… | Kiểm tra kết nối dây, kiểm tra nguồn cấp, kiểm tra cấu hình phần cứng và phần mềm, tham khảo tài liệu kỹ thuật của Siemens để xác định mã lỗi và cách khắc phục. |
| Không đọc được dữ liệu từ module | Cáp lập trình bị lỗi, địa chỉ I/O không đúng, module bị lỗi… | Kiểm tra cáp lập trình, kiểm tra địa chỉ I/O trong cấu hình phần cứng, thử thay thế module khác. |
| Giá trị đọc được không chính xác | Cảm biến bị lỗi, cấu hình dải đo không đúng, nhiễu tín hiệu… | Kiểm tra cảm biến, kiểm tra cấu hình dải đo trong phần mềm, sử dụng các biện pháp chống nhiễu (ví dụ: sử dụng cáp chống nhiễu, nối đất đúng cách). |
| Module không nhận diện được | Lỗi lắp đặt module, lỗi cấu hình phần cứng, module bị hỏng | Cài đặt lại module theo hướng dẫn, kiểm tra cấu hình phần cứng đã chính xác, Thay thế bằng module mới. |
| Mất tín hiệu Analog | Lỗi kết nối dây tín hiệu, đứt dây, cảm biến bị hỏng hoặc nằm ngoài phạm vi hoạt động | Kiểm tra kỹ kết nối dây, đo kiểm tra lại dây tín hiệu, kiểm tra và thay thế cảm biến, đảm bảo các thiết bị hoạt động trong phạm vi cho phép. |
| Sai số tín hiệu | Cấu hình module sai, dải đo không phù hợp, ảnh hưởng của nhiệt độ môi trường | Kiểm tra cấu hình và cài đặt lại cho phù hợp, lựa chọn dải đo gần với giá trị thực tế, lắp đặt module ở nơi có nhiệt độ ổn định và thoáng mát hoặc sử dụng biện pháp làm mát. |
