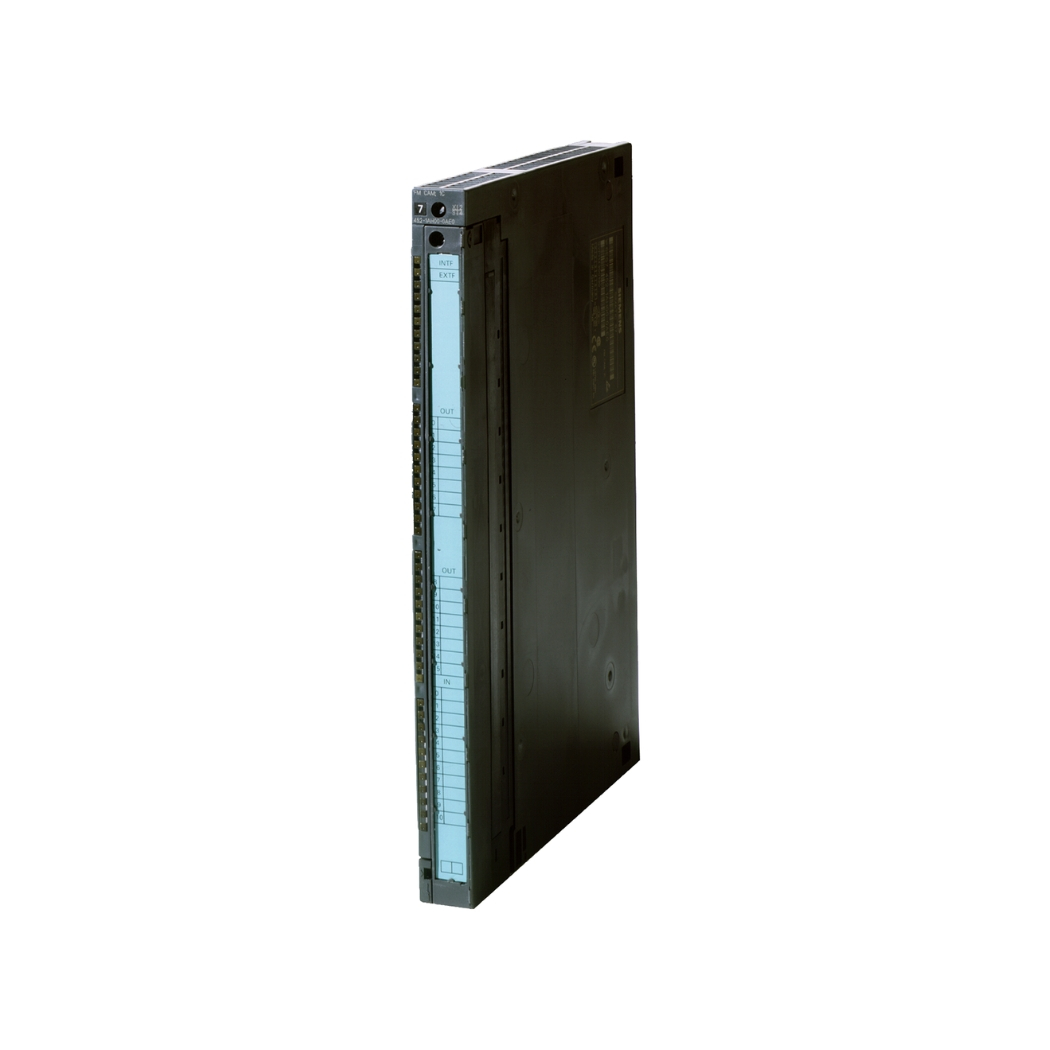

6ES7431-7KF00-0AB0 Module S7-400 SM431 8AI

6ES7431-7KF00-0AB0 Module S7-400 SM431 8AI, bộ chuyển đổi tín hiệu analog ưu việt, mang đến giải pháp đo lường chính xác và ổn định cho hệ thống điều khiển tự động của bạn, mở ra kỷ nguyên mới cho hiệu suất và độ tin cậy.

Thanhthienphu.vn hân hạnh đồng hành cùng các kỹ sư, nhà quản lý kỹ thuật trên hành trình nâng cấp hệ thống, tối ưu hóa quy trình và chinh phục những thành công mới trong sản xuất.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7431-7KF00-0AB0

2. Cấu Tạo Sản Phẩm

• Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp, có khả năng chống chịu va đập, bụi bẩn và các tác nhân môi trường khác, giúp bảo vệ các linh kiện điện tử bên trong.
• Các đầu nối (Terminal): Dùng để kết nối dây tín hiệu từ các cảm biến và thiết bị ngoại vi. Các đầu nối này được thiết kế chắc chắn, đảm bảo kết nối ổn định và dễ dàng tháo lắp.
• Mạch chuyển đổi ADC (Analog-to-Digital Converter): Đây là trái tim của module, có nhiệm vụ chuyển đổi tín hiệu analog (dòng điện, điện áp,…) từ các cảm biến thành tín hiệu số tương ứng. Mạch ADC có độ phân giải cao (16 bit) giúp đảm bảo độ chính xác trong quá trình chuyển đổi.
• Bộ vi xử lý (Microprocessor): Thực hiện các chức năng xử lý tín hiệu, giao tiếp với CPU của PLC S7-400, và thực hiện các chức năng chẩn đoán lỗi.
• Mạch cách ly (Isolation Circuit): Đảm bảo an toàn cho hệ thống bằng cách cách ly các kênh đầu vào với nhau và với hệ thống điện. Điều này giúp ngăn ngừa các sự cố như ngắn mạch, quá áp, và nhiễu điện từ.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module và các kênh đầu vào, giúp người sử dụng dễ dàng theo dõi và chẩn đoán lỗi.
• Các linh kiện điện tử khác: Bao gồm các điện trở, tụ điện, cuộn cảm,… được lựa chọn kỹ lưỡng để đảm bảo độ bền và độ ổn định của module.

3. Các Tính Năng Chính Của Sản Phẩm

• Đa dạng loại tín hiệu đầu vào: Hỗ trợ nhiều loại tín hiệu analog khác nhau, bao gồm dòng điện (0/4-20 mA), điện áp (±10V, ±5V, 1-5V), điện trở, cặp nhiệt điện (Thermocouple), và RTD (Pt100, Ni100). Điều này cho phép bạn kết nối với nhiều loại cảm biến khác nhau mà không cần phải sử dụng các bộ chuyển đổi tín hiệu riêng biệt.
• Độ phân giải cao: Độ phân giải 16 bit đảm bảo độ chính xác cao trong quá trình đo lường, giúp bạn thu thập được dữ liệu chính xác và tin cậy từ các cảm biến.
• Thời gian chuyển đổi nhanh: Thời gian chuyển đổi tín hiệu nhanh giúp hệ thống phản ứng kịp thời với các thay đổi của quá trình, đảm bảo hoạt động ổn định và hiệu quả.
• Cách ly tín hiệu: Tính năng cách ly tín hiệu giúp bảo vệ hệ thống khỏi các sự cố như ngắn mạch, quá áp, và nhiễu điện từ, đảm bảo an toàn và độ tin cậy.
• Chẩn đoán lỗi: Tích hợp các chức năng chẩn đoán lỗi giúp phát hiện nhanh chóng các sự cố như đứt dây, quá dải, dưới dải, lỗi cấu hình,… giúp bạn tiết kiệm thời gian và chi phí bảo trì.
• Dễ dàng cấu hình và lập trình: Có thể dễ dàng cấu hình và lập trình bằng phần mềm STEP 7 (TIA Portal) của Siemens, giúp bạn tiết kiệm thời gian và công sức trong quá trình triển khai và vận hành.
• Tương thích với hệ thống PLC S7-400: Được thiết kế để hoạt động hoàn hảo với hệ thống PLC S7-400 của Siemens, đảm bảo tính tương thích và hiệu suất tối ưu.
• Thiết kế nhỏ gọn, chắc chắn: Thiết kế nhỏ gọn giúp tiết kiệm không gian lắp đặt, trong khi vỏ bảo vệ chắc chắn đảm bảo độ bền và tuổi thọ cao.
• Hỗ trợ nhiều dải đo: Mỗi kênh đầu vào có thể được cấu hình để hoạt động với các dải đo khác nhau, mang lại sự linh hoạt trong việc lựa chọn cảm biến và thiết bị ngoại vi.
• Chức năng lọc nhiễu: Tích hợp các bộ lọc nhiễu giúp giảm thiểu ảnh hưởng của nhiễu điện từ đến tín hiệu đo, đảm bảo độ chính xác của dữ liệu.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Chuẩn bị:

• Đảm bảo bạn đã cài đặt phần mềm STEP 7 (TIA Portal) phiên bản phù hợp trên máy tính.
• Kết nối cáp lập trình (ví dụ: cáp MPI hoặc cáp Ethernet) giữa máy tính và PLC S7-400.
• Gắn module 6ES7431-7KF00-0AB0 vào rack của PLC S7-400.
• Cấp nguồn cho PLC và module.

Mở phần mềm STEP 7 (TIA Portal):

• Khởi động phần mềm STEP 7 (TIA Portal) trên máy tính.
• Tạo một dự án mới (New Project) hoặc mở một dự án hiện có.

Thêm module vào cấu hình phần cứng:

• Trong cửa sổ “Devices & Networks” (Thiết bị & Mạng), chọn PLC S7-400 của bạn.
• Trong cửa sổ “Hardware Catalog” (Danh mục phần cứng), tìm kiếm module 6ES7431-7KF00-0AB0.
• Kéo và thả module vào vị trí tương ứng trên rack của PLC trong cửa sổ “Device View” (Chế độ xem thiết bị).

Cấu hình module:

Nhấp đúp vào module 6ES7431-7KF00-0AB0 trong cửa sổ “Device View” để mở cửa sổ cấu hình.

Trong tab “General” (Chung), bạn có thể đặt tên cho module và xem thông tin tổng quan.

Trong tab “I/O Addresses” (Địa chỉ I/O), bạn có thể xem và thay đổi địa chỉ đầu vào của module.

Trong tab “Parameter” (Thông số), bạn có thể cấu hình các thông số cho từng kênh đầu vào, bao gồm:

• Loại tín hiệu: Chọn loại tín hiệu đầu vào phù hợp với cảm biến của bạn (ví dụ: 4-20 mA, 0-10V, Pt100,…).
• Dải đo: Chọn dải đo phù hợp với cảm biến của bạn.
• Chức năng lọc: Bật/tắt các chức năng lọc nhiễu nếu cần.
• Chẩn đoán: Bật/tắt các chức năng chẩn đoán lỗi.

Lưu và tải cấu hình xuống PLC:

• Sau khi cấu hình xong, lưu cấu hình bằng cách nhấn vào nút “Save” (Lưu).
• Tải cấu hình xuống PLC bằng cách nhấn vào nút “Download to device” (Tải xuống thiết bị).

Kiểm tra kết nối:

• Sau khi tải cấu hình xuống PLC, bạn có thể kiểm tra kết nối bằng cách sử dụng chức năng “Online & Diagnostics” (Trực tuyến & Chẩn đoán) trong STEP 7.
• Trong cửa sổ “Online & Diagnostics”, bạn có thể xem giá trị đo được từ các kênh đầu vào của module.

5. Cách Lập Trình Sản Phẩm

Sau khi đã kết nối thành công 6ES7431-7KF00-0AB0 với phần mềm STEP 7 (TIA Portal), bước tiếp theo là lập trình để khai thác tối đa tiềm năng của module. Dưới đây là hướng dẫn chi tiết về cách lập trình, giúp bạn dễ dàng tích hợp module vào chương trình điều khiển của mình:

Truy cập dữ liệu đầu vào:

• Dữ liệu từ các kênh đầu vào của module 6ES7431-7KF00-0AB0 được lưu trữ trong các biến đầu vào (Input Variables) của PLC.
• Để truy cập dữ liệu này, bạn cần sử dụng địa chỉ đầu vào của module (đã được cấu hình ở bước trước). Ví dụ, nếu kênh đầu vào 0 của module có địa chỉ là I0.0, bạn có thể truy cập giá trị đo được từ kênh này bằng cách sử dụng biến I0.0 trong chương trình.

Xử lý dữ liệu:

• Dữ liệu đầu vào từ module thường ở dạng số nguyên (Integer). Bạn có thể cần phải chuyển đổi dữ liệu này sang dạng số thực (Real) hoặc các đơn vị đo lường khác (ví dụ: °C, bar, m3/h,…) để sử dụng trong chương trình.
• Bạn có thể sử dụng các hàm toán học, hàm chuyển đổi, và các khối chức năng (Function Blocks) trong STEP 7 để xử lý dữ liệu.

Lập trình điều khiển:

Sử dụng dữ liệu đã xử lý để lập trình các thuật toán điều khiển, chẳng hạn như:

• Điều khiển nhiệt độ: So sánh nhiệt độ đo được với giá trị đặt, và điều khiển các thiết bị gia nhiệt hoặc làm mát để duy trì nhiệt độ mong muốn.
• Điều khiển áp suất: So sánh áp suất đo được với giá trị đặt, và điều khiển các van hoặc bơm để duy trì áp suất mong muốn.
• Điều khiển mức: So sánh mức đo được với giá trị đặt, và điều khiển các van hoặc bơm để duy trì mức mong muốn.
• Giám sát và cảnh báo: Thiết lập các ngưỡng cảnh báo cho các đại lượng đo được, và phát ra cảnh báo khi giá trị vượt quá ngưỡng.

Sử dụng các khối chức năng (Function Blocks):

STEP 7 cung cấp nhiều khối chức năng sẵn có để hỗ trợ việc lập trình với các module đầu vào tương tự, chẳng hạn như:

• SCALE_X: Chuyển đổi giá trị số nguyên từ module thành giá trị thực theo dải đo đã cấu hình.
• LINEAR_INT: Chuyển đổi giá trị số nguyên thành giá trị thực theo phương trình tuyến tính.
• PID: Thực hiện thuật toán điều khiển PID.

Lưu và tải chương trình xuống PLC:

• Sau khi hoàn thành chương trình, lưu chương trình bằng cách nhấn vào nút “Save”.
• Tải chương trình xuống PLC bằng cách nhấn vào nút “Download to device”.

Kiểm tra và gỡ lỗi:

Sử dụng các công cụ gỡ lỗi trong STEP7

6. Khắc Phục Một Số Lỗi Thường Gặp

Lỗi giao tiếp (Communication Error):

• Nguyên nhân: Mất kết nối giữa PLC và module, cáp kết nối bị lỏng hoặc hỏng, cấu hình phần cứng không chính xác.
• Khắc phục: Kiểm tra lại kết nối cáp, đảm bảo cáp được cắm chắc chắn. Kiểm tra cấu hình phần cứng trong STEP 7, đảm bảo module đã được thêm vào đúng vị trí và cấu hình chính xác. Khởi động lại PLC và module.

Lỗi đứt dây (Wire Break):

• Nguyên nhân: Dây tín hiệu từ cảm biến bị đứt hoặc kết nối lỏng.
• Khắc phục: Kiểm tra lại dây tín hiệu, đảm bảo dây không bị đứt và được kết nối chắc chắn vào các đầu nối của module và cảm biến. Sử dụng đồng hồ vạn năng để kiểm tra thông mạch của dây.

Lỗi quá dải/dưới dải (Overrange/Underrange):

• Nguyên nhân: Giá trị đo được từ cảm biến vượt quá hoặc thấp hơn dải đo đã cấu hình cho kênh đầu vào.
• Khắc phục: Kiểm tra lại dải đo của cảm biến và cấu hình dải đo cho kênh đầu vào trong STEP 7, đảm bảo chúng phù hợp với nhau. Kiểm tra xem cảm biến có hoạt động đúng không.

Lỗi cấu hình (Configuration Error):

• Nguyên nhân: Cấu hình các thông số cho kênh đầu vào không chính xác (ví dụ: chọn sai loại tín hiệu, dải đo,…).
• Khắc phục: Kiểm tra lại cấu hình các thông số cho kênh đầu vào trong STEP 7, đảm bảo chúng phù hợp với cảm biến và ứng dụng của bạn.

Lỗi phần cứng (Hardware Error):

• Nguyên nhân: Module bị hỏng.
• Khắc phục: Liên hệ với nhà cung cấp hoặc trung tâm bảo hành của Siemens để được hỗ trợ.

7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn

Nếu bạn đang tìm kiếm một giải pháp đo lường analog chính xác, tin cậy và hiệu quả cho hệ thống tự động hóa của mình, thì 6ES7431-7KF00-0AB0 Module S7-400 SM431 8AI chính là lựa chọn hoàn hảo. Và nếu bạn cần sự hỗ trợ chuyên nghiệp trong việc lựa chọn, cấu hình, lắp đặt và lập trình module này, hãy liên hệ ngay với thanhthienphu.vn.

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp các sản phẩm chính hãng Siemens, đảm bảo chất lượng và độ tin cậy.
• Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường.
• Dịch vụ hậu mãi chu đáo: thanhthienphu.vn cung cấp dịch vụ hỗ trợ kỹ thuật, bảo hành, bảo trì chuyên nghiệp, giúp khách hàng yên tâm sử dụng sản phẩm.
• Đội ngũ kỹ thuật viên giàu kinh nghiệm: thanhthienphu.vn sở hữu đội ngũ kỹ thuật viên được đào tạo bài bản, có kiến thức chuyên sâu về các sản phẩm Siemens, sẵn sàng hỗ trợ khách hàng mọi lúc, mọi nơi.
• Tư vấn tận tâm: Chúng tôi luôn lắng nghe và tìm hiểu kỹ nhu cầu của khách hàng, từ đó đưa ra những tư vấn phù hợp nhất, giúp khách hàng lựa chọn được sản phẩm và giải pháp tối ưu.

Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm sự khác biệt:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn

thanhthienphu.vn – Đối tác tin cậy của bạn trên hành trình chinh phục tự động hóa!
