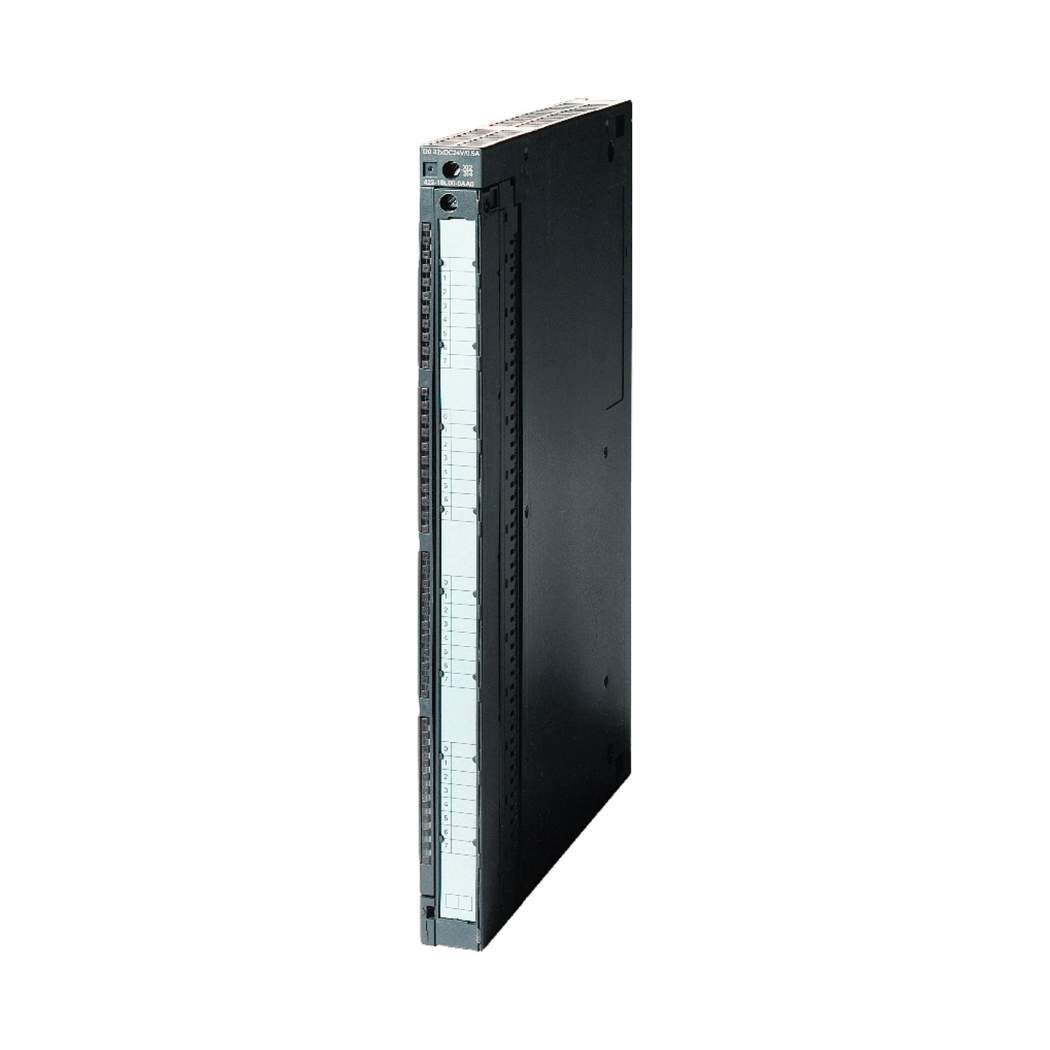

6ES7431-1KF00-0AB0 Module S7-400 SM431 8AI 13 bit Siemens

Download tài liệu PLC S7-400

➢ PLC S7-400 Catalogue

6ES7431-1KF00-0AB0 Module S7-400 SM431 8AI là giải pháp đầu vào tương tự (analog) tối ưu cho hệ thống tự động hóa của bạn, giúp nâng cao hiệu suất và độ tin cậy.

Thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện công nghiệp hàng đầu, mang đến cho bạn những sản phẩm chất lượng, chính hãng, cùng dịch vụ tận tâm, chuyên nghiệp.

1. Cấu Tạo Sản Phẩm 6ES7431-1KF00-0AB0

Vỏ Ngoài: “Lớp Áo Giáp” Bảo Vệ

Module 6ES7431-1KF00-0AB0 được bao bọc bởi một lớp vỏ nhựa cứng cáp, màu xám đặc trưng của Siemens, không chỉ mang lại vẻ ngoài chuyên nghiệp mà còn có khả năng chống chịu va đập, bụi bẩn và các tác nhân gây hại từ môi trường bên ngoài.

Các Cổng Kết Nối: “Cửa Ngõ” Giao Tiếp

Mặt trước của module là nơi bố trí các cổng kết nối, được thiết kế khoa học và dễ dàng sử dụng. Các cổng này bao gồm:

• 8 cổng đầu vào tương tự (Analog Input): Đây là nơi bạn kết nối các cảm biến, thiết bị đo lường để thu thập tín hiệu.
• Đèn LED báo trạng thái: Giúp bạn dễ dàng theo dõi trạng thái hoạt động của module (có nguồn, có lỗi, kênh nào đang hoạt động…).
• Cổng kết nối với backplane (Bus Connector): Dùng để kết nối module với các module khác trong hệ thống S7-400.

Bên Trong: “Trái Tim” Và “Bộ Não”

Bên trong module là các linh kiện điện tử được bố trí trên một bảng mạch in (PCB) chất lượng cao. Các linh kiện quan trọng bao gồm:

• Bộ chuyển đổi tương tự-số (ADC): Đây là “trái tim” của module, có nhiệm vụ chuyển đổi tín hiệu tương tự từ các cảm biến thành tín hiệu số để CPU có thể xử lý.
• Vi xử lý (Microprocessor): “Bộ não” của module, có nhiệm vụ điều khiển hoạt động của ADC, xử lý tín hiệu số và giao tiếp với CPU.
• Mạch cách ly quang (Optical Isolation): Bảo vệ module và hệ thống khỏi các sự cố về điện.
• Các linh kiện phụ trợ: Điện trở, tụ điện, IC…

2. Các Tính Năng Chính Của Sản Phẩm 6ES7431-1KF00-0AB0

Độ Chính Xác Vượt Trội:

Với độ phân giải 13 bit + dấu, module 6ES7431-1KF00-0AB0 mang đến khả năng đo lường và chuyển đổi tín hiệu tương tự sang tín hiệu số với độ chính xác vượt trội. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi sự kiểm soát chặt chẽ các thông số như nhiệt độ, áp suất, lưu lượng, nồng độ…

Đa Dạng Tín Hiệu Đầu Vào:

Module hỗ trợ nhiều loại tín hiệu đầu vào khác nhau (+/-10V, +/-5V, +/-2.5V, 1-5V, 0-10V, 0-20mA, 4-20mA), giúp bạn dễ dàng kết nối với nhiều loại cảm biến và thiết bị đo lường khác nhau trên thị trường.

Tốc Độ Xử Lý Nhanh Chóng:

Thời gian chuyển đổi tín hiệu chỉ dưới 65ms, giúp module phản hồi nhanh chóng với những thay đổi của tín hiệu đầu vào. Điều này đặc biệt quan trọng trong các ứng dụng điều khiển vòng kín, nơi tốc độ phản hồi là yếu tố then chốt để đảm bảo hệ thống hoạt động ổn định.

Khả Năng Chẩn Đoán Lỗi:

Module được tích hợp tính năng chẩn đoán lỗi, giúp bạn dễ dàng phát hiện và khắc phục các sự cố như đứt dây, ngắn mạch, cảm biến hỏng… Điều này giúp giảm thiểu thời gian dừng máy và chi phí bảo trì.

Cách Ly Quang:

Tính năng cách ly quang giúp bảo vệ module và hệ thống khỏi các sự cố về điện như quá áp, quá dòng, nhiễu điện… đảm bảo an toàn cho người vận hành và thiết bị.

3. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Phần Mềm Cần Thiết

Để cấu hình và lập trình cho module 6ES7431-1KF00-0AB0, bạn cần sử dụng phần mềm STEP 7 của Siemens. Đây là phần mềm lập trình chuyên dụng cho các dòng PLC S7-300, S7-400 và S7-1500.

Các Bước Kết Nối

1. Lắp đặt module: Gắn module vào rack của hệ thống S7-400.
2. Kết nối nguồn: Cấp nguồn 24VDC cho module.
3. Kết nối cáp lập trình: Sử dụng cáp MPI hoặc Profibus để kết nối máy tính với CPU của hệ thống S7-400.
4. Mở phần mềm STEP 7: Khởi động phần mềm STEP 7 trên máy tính.
5. Tạo project mới: Tạo một project mới hoặc mở project đã có.
6. Thêm hardware: Trong cửa sổ Hardware Configuration, thêm module 6ES7431-1KF00-0AB0 vào cấu hình phần cứng.
7. Cấu hình module: Thiết lập các thông số cho module như địa chỉ đầu vào, loại tín hiệu đầu vào, dải đo…
8. Lưu và download cấu hình: Lưu cấu hình phần cứng và download xuống CPU.

4. Cách Lập Trình Sản Phẩm 6ES7431-1KF00-0AB0

Đọc Giá Trị Từ Module

Để đọc giá trị từ các kênh đầu vào của module, bạn có thể sử dụng các khối hàm (Function Block) có sẵn trong thư viện của STEP 7. Ví dụ, bạn có thể sử dụng khối hàm “AI” (Analog Input) để đọc giá trị từ một kênh đầu vào cụ thể.

Xử Lý Tín Hiệu

Sau khi đọc được giá trị từ module, bạn có thể sử dụng các khối hàm khác trong STEP 7 để xử lý tín hiệu này. Ví dụ, bạn có thể sử dụng các khối hàm toán học (+, -, *, /) để tính toán, các khối hàm so sánh (<, >, =, <=, >=) để so sánh giá trị với ngưỡng, hoặc các khối hàm logic (AND, OR, NOT) để thực hiện các phép toán logic.

Điều Khiển Đầu Ra

Kết quả xử lý tín hiệu có thể được sử dụng để điều khiển các đầu ra của hệ thống. Ví dụ, bạn có thể sử dụng giá trị nhiệt độ đọc được từ module để điều khiển bật/tắt quạt làm mát, hoặc sử dụng giá trị áp suất để điều khiển đóng/mở van.

5. Khắc Phục Một Số Lỗi Thường Gặp

Đèn LED Báo Lỗi

Nếu đèn LED trên module báo lỗi, bạn có thể tham khảo tài liệu hướng dẫn của Siemens để xác định nguyên nhân và cách khắc phục. Một số lỗi thường gặp bao gồm:

• Đứt dây: Kiểm tra kết nối giữa cảm biến và module.
• Ngắn mạch: Kiểm tra xem có dây nào bị chạm vào nhau không.
• Cảm biến hỏng: Thay thế cảm biến mới.
• Cấu hình sai: Kiểm tra lại cấu hình trong phần mềm STEP 7.

Giá Trị Đọc Được Không Chính Xác

Nếu giá trị đọc được từ module không chính xác, bạn có thể thử các cách sau:

• Kiểm tra lại kết nối: Đảm bảo các kết nối được chắc chắn và đúng sơ đồ.
• Kiểm tra lại cấu hình: Đảm bảo các thông số cấu hình (loại tín hiệu, dải đo…) là chính xác.
• Hiệu chuẩn lại cảm biến: Sử dụng thiết bị hiệu chuẩn để kiểm tra và hiệu chuẩn lại cảm biến.

6. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn

Bạn đã sẵn sàng để nâng cấp hệ thống tự động hóa của mình với module 6ES7431-1KF00-0AB0? Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất.

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm chính hãng Siemens, đầy đủ giấy tờ CO/CQ.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường.
• Dịch vụ tận tâm: Đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn 24/7.
• Giao hàng nhanh chóng: Chúng tôi có hệ thống kho bãi rộng khắp, đảm bảo giao hàng nhanh chóng đến tận nơi cho bạn.
• Chế độ bảo hành: Thanhthienphu.vn cung cấp chế độ bảo hành uy tín, lâu dài.

Thông tin liên hệ:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn

Đừng chần chừ nữa, hãy gọi ngay cho chúng tôi để được tư vấn và nhận báo giá ưu đãi nhất!

Thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa công nghiệp. Chúng tôi rất mong được đồng hành cùng bạn trên con đường chinh phục những thành công mới!
