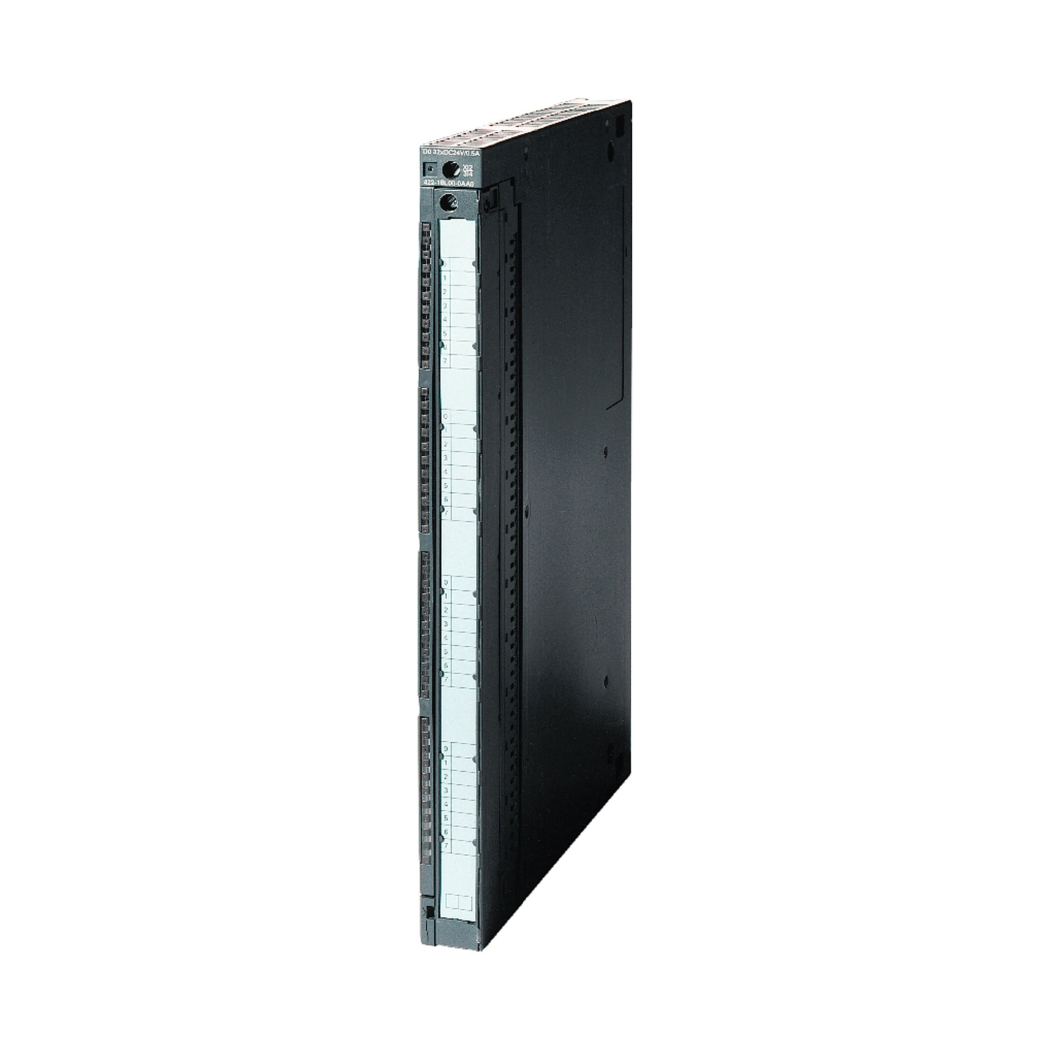

6ES7431-0HH00-0AB0 S7-400 SM431 16AI

6ES7431-0HH00-0AB0 S7-400 SM431 16AI: là “trái tim” của hệ thống điều khiển mà thanhthienphu.vn mang đến cho bạn, giúp bạn thu thập và xử lý tín hiệu analog một cách chính xác và đáng tin cậy. Module này sẽ là trợ thủ đắc lực cho các kỹ sư điện, kỹ thuật viên và nhà quản lý kỹ thuật.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7431-0HH00-0AB0

2. Cấu Tạo Sản Phẩm 6ES7431-0HH00-0AB0

• Mạch điện tử: Trái tim của module là các vi mạch và linh kiện điện tử chất lượng cao, được lựa chọn kỹ lưỡng và bố trí khoa học trên bo mạch in nhiều lớp. Các linh kiện này đảm bảo khả năng xử lý tín hiệu nhanh chóng, chính xác và ít bị nhiễu.
• Bộ chuyển đổi A/D (Analog-to-Digital Converter): Đây là thành phần quan trọng nhất, chịu trách nhiệm chuyển đổi tín hiệu analog (liên tục) từ các cảm biến thành tín hiệu số (rời rạc) để PLC có thể hiểu và xử lý. 6ES7431-0HH00-0AB0 sử dụng bộ chuyển đổi A/D có độ phân giải cao, đảm bảo độ chính xác tuyệt vời.
• Bộ cách ly quang (Optical Isolation): Để đảm bảo an toàn và chống nhiễu, module được trang bị bộ cách ly quang giữa các kênh đầu vào và giữa module với hệ thống PLC. Điều này giúp ngăn chặn các sự cố do dòng rò, xung điện áp cao và nhiễu điện từ.
• Đầu nối (Terminal Block): Module có các đầu nối vít chắc chắn, dễ dàng kết nối với dây dẫn từ các cảm biến. Các đầu nối này được đánh dấu rõ ràng, giúp việc đấu dây trở nên đơn giản và tránh nhầm lẫn.
• Đèn LED báo trạng thái: Các đèn LED trên module cung cấp thông tin trực quan về trạng thái hoạt động của từng kênh và của toàn bộ module, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
• Vỏ bảo vệ: Vỏ module được làm bằng vật liệu chắc chắn, có khả năng chống chịu va đập, bụi bẩn và độ ẩm. Thiết kế này giúp bảo vệ các linh kiện bên trong khỏi các tác động của môi trường.

3. Các Tính Năng Chính Của 6ES7431-0HH00-0AB0

• Đa dạng loại tín hiệu đầu vào: Hỗ trợ nhiều loại tín hiệu analog khác nhau như điện áp (±10V, ±5V, ±2.5V, 0-10V, 0-5V, 1-5V), dòng điện (0-20mA, 4-20mA), điện trở, và cặp nhiệt điện (thermocouple). Điều này cho phép kết nối với hầu hết các loại cảm biến và thiết bị đo lường phổ biến trên thị trường.
• Độ phân giải cao: Độ phân giải 13 bit + dấu cho phép đo lường các tín hiệu analog với độ chính xác cao, giúp phát hiện những thay đổi nhỏ nhất trong quá trình, từ đó đưa ra các quyết định điều khiển chính xác.
• Tốc độ chuyển đổi nhanh: Thời gian chuyển đổi tín hiệu analog sang số rất ngắn, đảm bảo cập nhật dữ liệu liên tục và kịp thời cho hệ thống điều khiển.
• Cách ly an toàn: Cách ly quang giữa các kênh và với hệ thống PLC giúp bảo vệ an toàn cho người vận hành, thiết bị và ngăn ngừa các sự cố do nhiễu điện.
• Chẩn đoán lỗi: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng dễ dàng phát hiện và khắc phục các sự cố như đứt dây, ngắn mạch, quá áp, quá dòng.
• Cấu hình linh hoạt: Có thể cấu hình các thông số như loại tín hiệu đầu vào, dải đo, lọc nhiễu, v.v. thông qua phần mềm STEP 7 của Siemens, đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau.
• Tích hợp dễ dàng: Thiết kế tương thích với hệ thống PLC S7-400, dễ dàng lắp đặt và tích hợp vào hệ thống hiện có.

4. Hướng Dẫn Kết Nối 6ES7431-0HH00-0AB0 Với Phần Mềm

Chuẩn bị:

• Đảm bảo rằng bạn đã cài đặt phần mềm STEP 7 trên máy tính.
• Kết nối máy tính với PLC S7-400 thông qua cáp lập trình (ví dụ: cáp MPI, cáp Ethernet).
• Đảm bảo rằng PLC S7-400 đã được cấp nguồn và đang ở chế độ STOP.

Thêm module vào cấu hình phần cứng:

• Mở phần mềm STEP 7.
• Tạo một project mới hoặc mở project hiện có.
• Trong cửa sổ “Hardware Configuration”, chọn rack và slot mà bạn muốn lắp đặt module 6ES7431-0HH00-0AB0.
• Trong cửa sổ “Hardware Catalog”, tìm kiếm module 6ES7431-0HH00-0AB0 và kéo thả vào slot đã chọn.

Cấu hình thông số module:

Nhấp đúp vào module 6ES7431-0HH00-0AB0 trong cửa sổ “Hardware Configuration”.

Trong cửa sổ “Properties”, bạn có thể cấu hình các thông số như:

• Địa chỉ đầu vào: Xác định địa chỉ đầu vào của các kênh analog.
• Loại tín hiệu đầu vào: Chọn loại tín hiệu (điện áp, dòng điện, điện trở, cặp nhiệt điện) cho từng kênh.
• Dải đo: Chọn dải đo phù hợp với loại tín hiệu đầu vào.
• Lọc nhiễu: Kích hoạt các bộ lọc nhiễu để giảm thiểu ảnh hưởng của nhiễu điện từ.
• Chẩn đoán lỗi: Kích hoạt các chức năng chẩn đoán lỗi.

Tải cấu hình xuống PLC:

• Sau khi cấu hình xong, lưu lại cấu hình phần cứng.
• Nhấp vào nút “Download” để tải cấu hình xuống PLC.

Kiểm tra kết nối:

• Chuyển PLC sang chế độ RUN.
• Sử dụng các khối hàm trong STEP 7 (ví dụ: FC105 “SCALE”) để đọc giá trị từ các kênh đầu vào analog.
• Kiểm tra xem các giá trị đọc được có chính xác hay không.

5. Cách Lập Trình 6ES7431-0HH00-0AB0

Sử dụng khối hàm (Function Block – FB) hoặc hàm (Function – FC):

• STEP 7 cung cấp các khối hàm và hàm có sẵn để đơn giản hóa việc đọc và xử lý dữ liệu từ module 6ES7431-0HH00-0AB0.
• Ví dụ, bạn có thể sử dụng FC105 (“SCALE”) để chuyển đổi giá trị số từ module thành giá trị vật lý (ví dụ: nhiệt độ, áp suất).

Lập trình trong các khối tổ chức (Organization Block – OB):

• Các khối OB (ví dụ: OB1, OB35) là nơi bạn viết chương trình chính của PLC.
• Trong OB1, bạn có thể gọi các FB hoặc FC để đọc dữ liệu từ module, xử lý dữ liệu và đưa ra các tín hiệu điều khiển.

Ví dụ lập trình:

• Giả sử bạn muốn đọc giá trị nhiệt độ từ một cảm biến nhiệt độ kết nối với kênh 0 của module 6ES7431-0HH00-0AB0 và hiển thị giá trị này lên một màn hình HMI.
• Trong OB1, bạn có thể sử dụng đoạn mã sau (viết bằng ngôn ngữ LAD):

      CALL  FC105
       IN     := IW0   // Địa chỉ đầu vào của kênh 0
       HI_LIM := 100.0  // Giới hạn trên của dải đo (ví dụ: 100°C)
       LO_LIM := 0.0    // Giới hạn dưới của dải đo (ví dụ: 0°C)
       BIPOLAR:= FALSE // Tín hiệu không phân cực
       RET_VAL:= MW10  // Lưu trữ giá trị trả về của FC105
       OUT    := MD20  // Lưu trữ giá trị nhiệt độ đã được chuyển đổi

      // Hiển thị giá trị nhiệt độ lên HMI
      // ...

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7431-0HH00-0AB0
