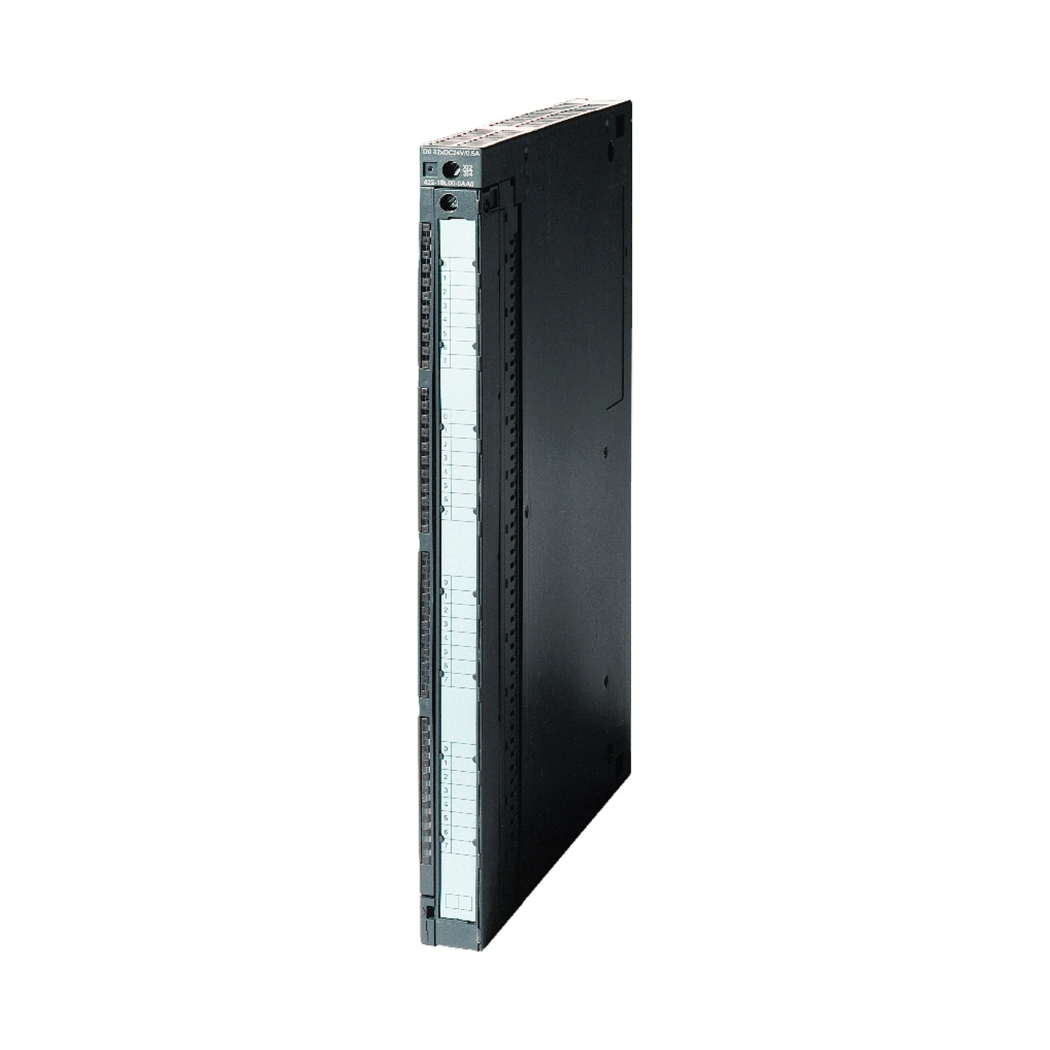

6ES7422-1HH00-0AA0 S7-400 SM422 16DO, module đầu ra số mạnh mẽ thuộc dòng SIMATIC S7-400 của Siemens, là giải pháp tối ưu cho các ứng dụng điều khiển công nghiệp đòi hỏi độ tin cậy và hiệu suất cao.
Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chính hãng, dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn nâng tầm hệ thống tự động hóa, đạt được hiệu quả vượt trội và giảm thiểu chi phí vận hành.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7422-1HH00-0AA0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7422-1HH00-0AA0 |
| Dòng sản phẩm | SIMATIC S7-400 |
| Loại module | Module đầu ra số (Digital Output Module) |
| Số kênh đầu ra | 16 kênh |
| Điện áp đầu ra | 24V DC |
| Dòng điện đầu ra tối đa trên mỗi kênh | 0.5A |
| Tổng dòng điện đầu ra tối đa | 4A (cho mỗi nhóm 8 kênh) / 8A (cho toàn bộ module) |
| Thời gian đáp ứng | Tối đa 3ms |
| Cách ly quang học | Có |
| Bảo vệ ngắn mạch | Có |
| Bảo vệ quá tải | Có |
| Chẩn đoán lỗi | Có (qua đèn LED và phần mềm) |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước (RxCxS) | 25mm x 290mm x 210mm |
| Trọng lượng | Khoảng 0.5 kg |
| Tiêu chuẩn | CE, UL, CSA |
| Ứng dụng | Điều khiển van, động cơ, đèn báo, rơ le và các thiết bị chấp hành khác trong các hệ thống tự động hóa công nghiệp. |
| Giá bán | Liên hệ thanhthienphu.vn để có báo giá chính xác và ưu đãi nhất. |
| Nguồn gốc | Siemens (Đức) |
| Bảo hành | 12 tháng |
2. Cấu Tạo Sản Phẩm 6ES7422-1HH00-0AA0
- Vỏ bảo vệ: Vỏ module được làm từ vật liệu nhựa cao cấp, chống cháy, chịu va đập tốt, bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường bên ngoài như bụi bẩn, độ ẩm và rung động.
- Các đầu nối (Terminal): Module được trang bị các đầu nối dạng vít, dễ dàng kết nối với dây dẫn, đảm bảo tiếp xúc điện tốt và chắc chắn. Các đầu nối được đánh dấu rõ ràng, giúp việc đấu nối trở nên dễ dàng và chính xác.
- Mạch điện tử: Bên trong module là các mạch điện tử được thiết kế và sản xuất theo công nghệ tiên tiến của Siemens. Các linh kiện điện tử chất lượng cao được lựa chọn kỹ càng, đảm bảo độ chính xác, độ bền và khả năng hoạt động ổn định trong thời gian dài.
- Cách ly quang học: Module sử dụng công nghệ cách ly quang học, giúp bảo vệ các mạch điều khiển khỏi các tín hiệu nhiễu và xung điện áp cao từ phía tải, tăng cường độ an toàn và độ tin cậy cho hệ thống.
- Đèn LED báo trạng thái: Module được trang bị các đèn LED hiển thị trạng thái hoạt động của từng kênh đầu ra và trạng thái lỗi (nếu có), giúp người sử dụng dễ dàng giám sát và chẩn đoán tình trạng hoạt động của module.
- Khe cắm mở rộng: Module có thể được mở rộng chức năng bằng cách kết nối với các module mở rộng khác của dòng S7-400, tạo thành một hệ thống điều khiển linh hoạt và mạnh mẽ.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7422-1HH00-0AA0
- Độ tin cậy cao: Sản phẩm được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo hoạt động ổn định và bền bỉ trong thời gian dài, giảm thiểu thời gian dừng máy và chi phí bảo trì.
- An toàn tuyệt đối: Tích hợp các tính năng bảo vệ ngắn mạch, quá tải và cách ly quang học, đảm bảo an toàn cho người vận hành và thiết bị, ngăn ngừa các sự cố nguy hiểm có thể xảy ra.
- Dễ dàng sử dụng: Thiết kế thân thiện với người dùng, dễ dàng lắp đặt, cấu hình và lập trình, giúp bạn tiết kiệm thời gian và công sức.
- Khả năng mở rộng linh hoạt: Dễ dàng tích hợp vào hệ thống S7-400 hiện có, cho phép bạn mở rộng hệ thống điều khiển khi cần thiết, đáp ứng nhu cầu phát triển trong tương lai.
- Hiệu suất cao: Thời gian đáp ứng nhanh, khả năng xử lý tín hiệu chính xác, giúp nâng cao hiệu quả hoạt động của hệ thống.
- Chẩn đoán lỗi thông minh: Tích hợp các chức năng chẩn đoán lỗi, giúp bạn nhanh chóng phát hiện và khắc phục sự cố, giảm thiểu thời gian gián đoạn sản xuất.
- Tiết kiệm năng lượng: Thiết kế tối ưu hóa, tiêu thụ ít năng lượng, giúp bạn giảm chi phí vận hành.
- Hỗ trợ đa dạng ứng dụng: Phù hợp với nhiều ứng dụng điều khiển khác nhau trong các ngành công nghiệp như sản xuất, xây dựng, năng lượng, tự động hóa.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7422-1HH00-0AA0 Với Phần Mềm
Lắp đặt phần cứng:
- Gắn module vào rack của PLC S7-400.
- Kết nối nguồn điện 24V DC cho module.
- Kết nối các thiết bị ngoại vi (như van, động cơ, đèn báo…) vào các đầu ra của module.
- Kết nối cáp lập trình từ máy tính đến PLC.
Cấu hình phần cứng trong STEP 7:
- Mở phần mềm STEP 7.
- Tạo một project mới hoặc mở project hiện có.
- Trong cửa sổ Hardware Configuration, thêm module 6ES7422-1HH00-0AA0 vào cấu hình phần cứng của PLC.
- Thiết lập địa chỉ đầu ra cho module.
Tải cấu hình phần cứng xuống PLC:
- Kết nối máy tính với PLC.
- Chọn “Download” để tải cấu hình phần cứng xuống PLC.
Kiểm tra kết nối:
- Sử dụng các công cụ chẩn đoán trong STEP 7 để kiểm tra kết nối giữa PLC và module.
- Bật/tắt các đầu ra của module để kiểm tra hoạt động của các thiết bị ngoại vi.
5. Cách Lập Trình Sản Phẩm 6ES7422-1HH00-0AA0
Sau khi đã kết nối thành công module với phần mềm, bạn có thể bắt đầu lập trình để điều khiển các đầu ra của module theo yêu cầu của ứng dụng.
- Sử dụng các khối hàm (Function Blocks – FB) hoặc các hàm (Functions – FC) trong STEP 7 để điều khiển các đầu ra của module. Ví dụ, bạn có thể sử dụng các hàm “Set Output” và “Reset Output” để bật/tắt các đầu ra.
- Sử dụng các biến (Variables) để đại diện cho trạng thái của các đầu ra. Ví dụ, bạn có thể tạo một biến kiểu BOOL để đại diện cho trạng thái của một đầu ra (ON/OFF).
- Viết chương trình điều khiển theo logic của ứng dụng. Ví dụ, bạn có thể viết chương trình để điều khiển một dây chuyền sản xuất, một hệ thống chiếu sáng, hoặc một hệ thống bơm.
- Tải chương trình xuống PLC.
- Kiểm tra và chạy thử chương trình.
Ví dụ:
Để điều khiển một đèn báo kết nối với đầu ra Q0.0 của module, bạn có thể viết đoạn code sau trong STEP 7:
A I 0.0 // Kiểm tra nút nhấn Start
= Q 0.0 // Bật đèn báo nếu nút nhấn Start được nhấn
A I 0.1 // Kiểm tra nút nhấn Stop
R Q 0.0 // Tắt đèn báo nếu nút nhấn Stop được nhấn
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7422-1HH00-0AA0
Trong quá trình sử dụng module, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
- Đèn LED báo lỗi sáng: Kiểm tra nguồn điện, kết nối dây dẫn, và cấu hình phần cứng. Nếu lỗi vẫn còn, có thể module bị hỏng và cần được thay thế.
- Đầu ra không hoạt động: Kiểm tra kết nối dây dẫn, cấu hình phần cứng, và chương trình điều khiển. Đảm bảo rằng đầu ra đã được kích hoạt trong chương trình.
- Module không được nhận diện bởi PLC: Kiểm tra kết nối cáp lập trình, cấu hình phần cứng, và phiên bản phần mềm STEP 7.
