6ES7422-1FH00-0AA0 Module S7-400 SM 422 16DO 120/230 V AC Siemens

Download tài liệu PLC S7-400

➢ PLC S7-400 Catalogue

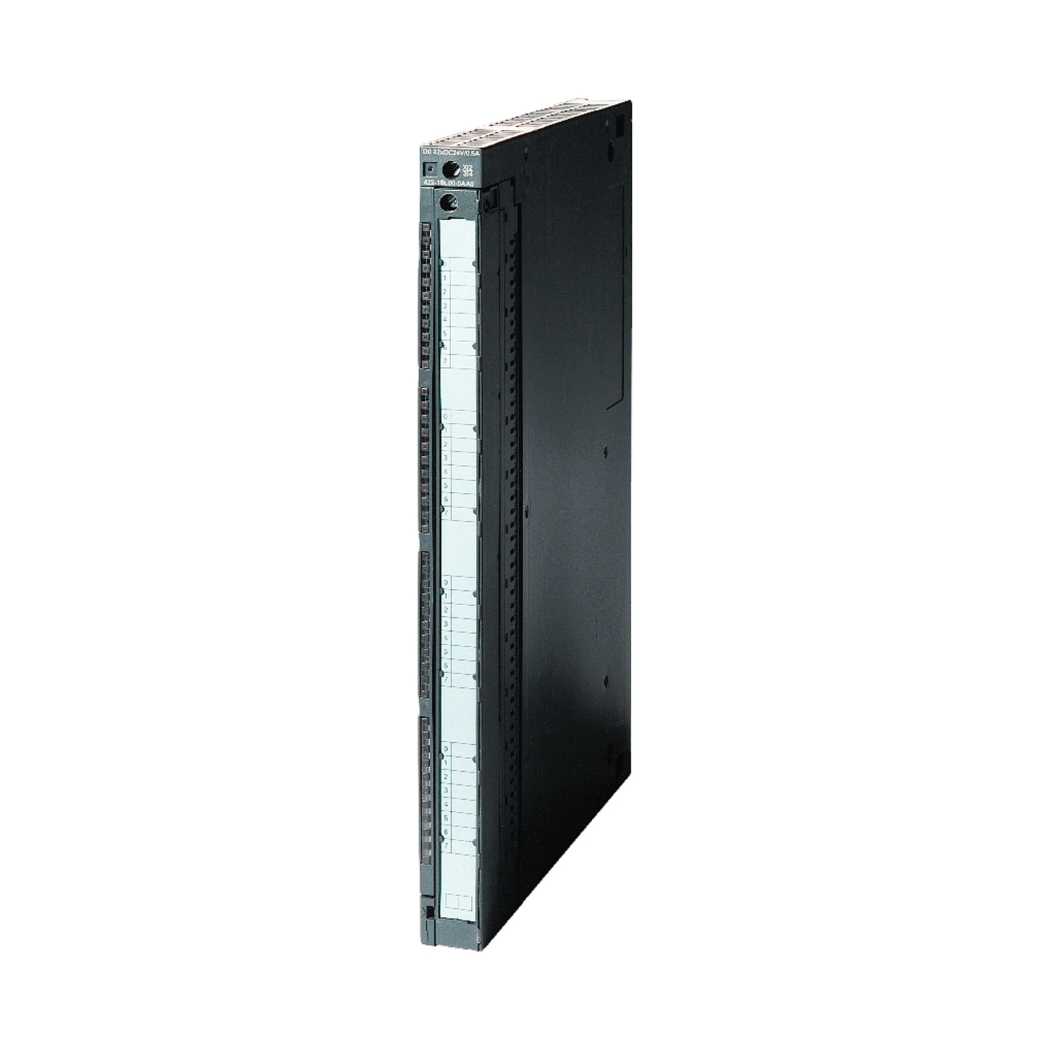

6ES7422-1FH00-0AA0 S7-400 SM 422 16DO là mô-đun đầu ra số (digital output module) mạnh mẽ cho dòng PLC S7-400 của Siemens, là giải pháp tối ưu để nâng cao hiệu suất và độ tin cậy cho hệ thống điều khiển của bạn.

Thanhthienphu.vn mang đến cho bạn không chỉ sản phẩm chất lượng mà còn cả dịch vụ tư vấn chuyên nghiệp, giúp bạn khai thác tối đa tiềm năng của module này.

1. Cấu Tạo Sản Phẩm

• Vỏ bảo vệ: Làm bằng vật liệu nhựa cao cấp, chống va đập, chống bụi và chống ẩm.
• Bo mạch điện tử: Chứa các linh kiện điện tử chất lượng cao, được bố trí khoa học để tối ưu hóa hiệu suất và độ tin cậy.
• Các đầu nối (terminal): Dùng để kết nối với nguồn điện, tín hiệu đầu ra và các thiết bị ngoại vi. Các đầu nối được thiết kế dạng vít, đảm bảo kết nối chắc chắn và dễ dàng tháo lắp.
• Đèn LED báo trạng thái: Cho biết trạng thái hoạt động của từng kênh đầu ra, giúp dễ dàng theo dõi và chẩn đoán lỗi.
• Mạch cách ly quang học: Bảo vệ mô-đun và hệ thống khỏi các sự cố về điện như quá áp, ngắn mạch, nhiễu điện.
• Bộ vi xử lý: Điều khiển hoạt động của mô-đun, xử lý tín hiệu và giao tiếp với PLC.

2. Các Tính Năng Chính Của Sản Phẩm

Độ tin cậy cao:

• Sản phẩm của Siemens, thương hiệu hàng đầu thế giới về tự động hóa công nghiệp.
• Thiết kế chắc chắn, chống chịu tốt với môi trường khắc nghiệt.
• Tích hợp các tính năng bảo vệ: ngắn mạch, quá tải, cách ly quang học.
• Tuân thủ các tiêu chuẩn chất lượng quốc tế: CE, UL, CSA.

Hiệu suất vượt trội:

• Thời gian đáp ứng nhanh (< 1 ms), đảm bảo hệ thống hoạt động chính xác và kịp thời.
• Dòng điện đầu ra 0.5 A mỗi kênh, đủ sức điều khiển nhiều loại thiết bị ngoại vi.

Dễ dàng sử dụng:

• Tích hợp hoàn toàn với hệ thống PLC S7-400.
• Cấu hình và lập trình đơn giản bằng phần mềm STEP 7 của Siemens.
• Đèn LED báo trạng thái giúp dễ dàng theo dõi và chẩn đoán lỗi.

Linh hoạt:

• 16 kênh đầu ra độc lập, cho phép điều khiển nhiều thiết bị khác nhau.
• Có thể mở rộng hệ thống dễ dàng bằng cách thêm các mô-đun khác.

Tiết kiệm chi phí:

• Độ bền cao, giảm thiểu chi phí bảo trì, sửa chữa và thay thế.
• Tiết kiệm năng lượng nhờ thiết kế tối ưu.
• Giá thành hợp lý so với các sản phẩm cùng phân khúc.

3. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Lắp đặt phần cứng:

• Gắn mô-đun vào rack của PLC S7-400.
• Kết nối nguồn điện 24V DC vào các đầu nối nguồn của mô-đun.
• Kết nối các thiết bị đầu ra (như van, động cơ, đèn báo) vào các đầu nối đầu ra tương ứng.

Cấu hình phần cứng trong STEP 7:

• Mở phần mềm STEP 7.
• Tạo một project mới hoặc mở project hiện có.
• Trong cửa sổ “Hardware Configuration”, thêm mô-đun 6ES7422-1FH00-0AA0 vào cấu hình phần cứng của PLC. Bạn có thể tìm thấy mô-đun trong thư viện phần cứng của STEP 7.
• Đặt địa chỉ I/O cho mô-đun. Địa chỉ này sẽ được sử dụng để truy cập các kênh đầu ra trong chương trình PLC.
• Lưu cấu hình phần cứng.

Tải cấu hình xuống PLC:

• Kết nối máy tính với PLC thông qua cáp lập trình (ví dụ: MPI, Profibus, Ethernet).
• Chọn PLC trong STEP 7 và tải cấu hình phần cứng xuống PLC.

4. Cách Lập Trình Sản Phẩm

Sau khi đã cấu hình phần cứng, bạn có thể lập trình để điều khiển các kênh đầu ra của 6ES7422-1FH00-0AA0. Dưới đây là một ví dụ đơn giản về cách điều khiển một kênh đầu ra trong STEP 7:

// Ví dụ điều khiển kênh đầu ra số 0 (Q0.0) của mô-đun 6ES7422-1FH00-0AA0

// Biến đầu vào (ví dụ: nút nhấn)
VAR_INPUT
    Start_Button : BOOL;
END_VAR

// Biến đầu ra (kênh đầu ra số 0)
VAR_OUTPUT
    Output_0 : BOOL AT %Q0.0;
END_VAR

// Chương trình
NETWORK
TITLE = Điều khiển kênh đầu ra số 0

      A     Start_Button;  // Kiểm tra trạng thái nút nhấn
      =     Output_0;      // Gán giá trị cho kênh đầu ra số 0

Giải thích:

• Start_Button: Biến đầu vào, đại diện cho trạng thái của nút nhấn.
• Output_0: Biến đầu ra, đại diện cho kênh đầu ra số 0 của mô-đun. Địa chỉ %Q0.0 là địa chỉ I/O của kênh đầu ra này, được đặt trong cấu hình phần cứng.
• A Start_Button: Lệnh kiểm tra trạng thái của biến Start_Button. Nếu Start_Button bằng 1 (nút nhấn được nhấn), lệnh này sẽ trả về giá trị 1.
• = Output_0: Lệnh gán giá trị cho biến Output_0. Nếu kết quả của lệnh A Start_Button là 1, Output_0 sẽ được gán giá trị 1, kênh đầu ra số 0 sẽ được kích hoạt.

5. Khắc Phục Một Số Lỗi Thường Gặp

Đèn LED báo lỗi sáng:

• Kiểm tra nguồn điện cấp cho mô-đun.
• Kiểm tra kết nối giữa mô-đun và PLC.
• Kiểm tra xem có kênh đầu ra nào bị ngắn mạch hoặc quá tải không.
• Tham khảo tài liệu hướng dẫn của Siemens để biết mã lỗi và cách khắc phục.

Kênh đầu ra không hoạt động:

• Kiểm tra kết nối giữa mô-đun và thiết bị đầu ra.
• Kiểm tra xem thiết bị đầu ra có bị hỏng không.
• Kiểm tra chương trình PLC xem có lỗi logic nào không.
• Kiểm tra địa chỉ I/O của kênh đầu ra trong chương trình PLC có đúng không.

Lỗi giao tiếp giữa PLC và mô-đun:

• Kiểm tra cáp kết nối giữa PLC và máy tính.
• Kiểm tra cấu hình phần cứng trong STEP 7.
• Kiểm tra xem PLC có đang ở chế độ RUN không.

6. Liên Hệ Thanhthienphu Để Được Tư Vấn

6ES7422-1FH00-0AA0 S7-400 SM 422 16DO không chỉ là một mô-đun đầu ra số, mà là một khoản đầu tư vào sự ổn định, hiệu quả và an toàn cho hệ thống của bạn. Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng, chất lượng cao mà còn mang đến cho bạn:

• Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu của bạn.
• Giá cả cạnh tranh: Chúng tôi cam kết cung cấp sản phẩm với giá tốt nhất trên thị trường.
• Dịch vụ hậu mãi chu đáo: Chúng tôi luôn sẵn sàng hỗ trợ bạn trong quá trình sử dụng sản phẩm, từ lắp đặt, cấu hình đến bảo trì, sửa chữa.
• Giải pháp toàn diện: Chúng tôi cung cấp đầy đủ các thiết bị và giải pháp tự động hóa, giúp bạn xây dựng một hệ thống hoàn chỉnh và hiệu quả.
• Uy tín và kinh nghiệm: Với nhiều năm kinh nghiệm trong lĩnh vực tự động hóa công nghiệp, thanhthienphu.vn là đối tác tin cậy của nhiều doanh nghiệp lớn nhỏ trên cả nước.

Đừng ngần ngại! Hãy liên hệ ngay với thanhthienphu.vn qua:

• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh

Chúng tôi luôn sẵn lòng lắng nghe và giải đáp mọi thắc mắc của bạn. Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công!
