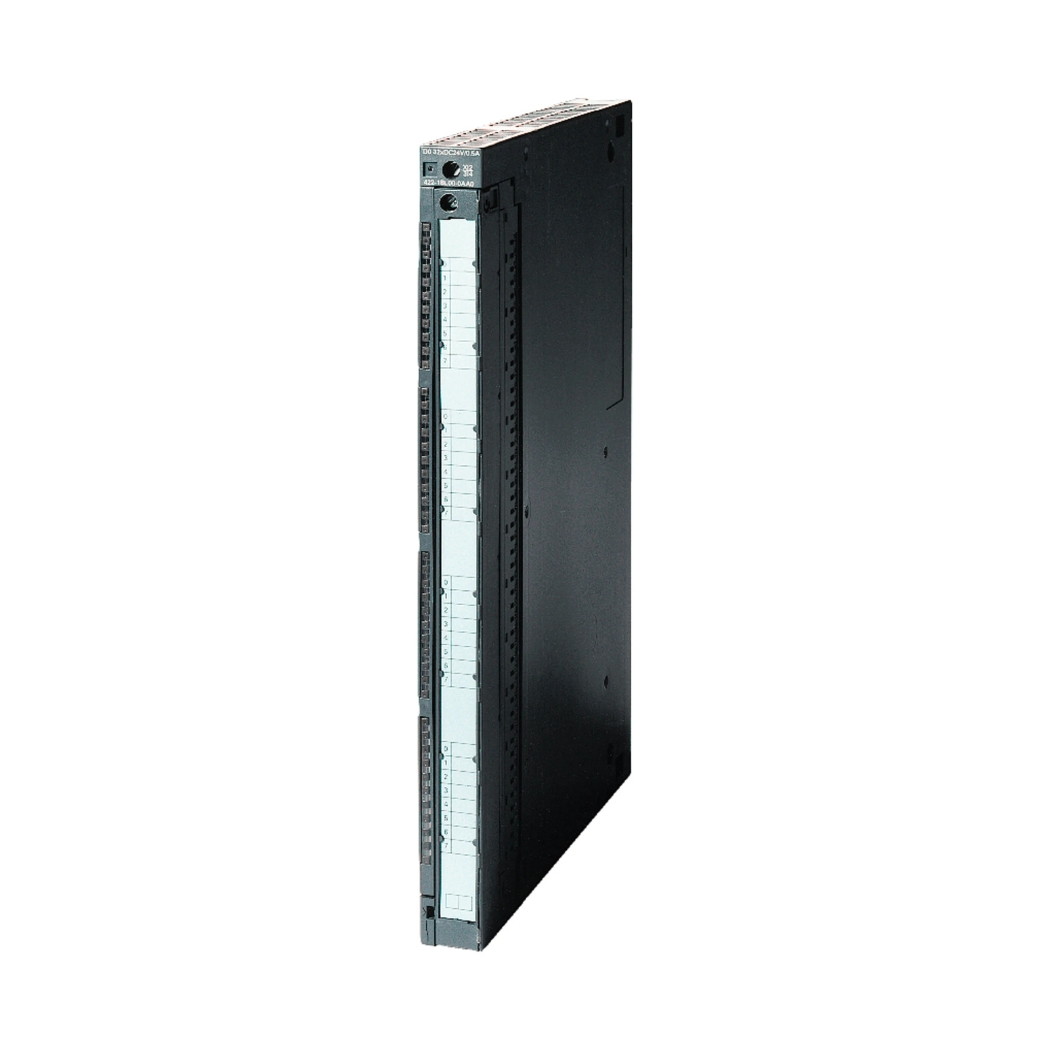

6ES7422-1BL00-0AA0 S7-400 SM 422 32DO, mô-đun đầu ra số (digital output module) mạnh mẽ cho hệ thống tự động hóa SIMATIC S7-400, mang đến giải pháp điều khiển tối ưu cho các ứng dụng công nghiệp đa dạng.
Thanhthienphu.vn tự hào là nhà cung cấp uy tín, sẵn sàng đồng hành cùng quý kỹ sư, nhà quản lý và doanh nghiệp nâng tầm hiệu suất, chinh phục những thách thức trong sản xuất và vận hành.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7422-1BL00-0AA0
| Đặc tính kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7422-1BL00-0AA0 |
| Dòng sản phẩm | SIMATIC S7-400 |
| Loại module | Module đầu ra số (Digital Output Module) |
| Số kênh đầu ra | 32 |
| Điện áp định mức | 24 V DC |
| Dòng điện đầu ra (mỗi kênh) | 0.5 A |
| Tổng dòng điện đầu ra (tất cả các kênh) | Tối đa 16 A (cần xem xét khả năng cung cấp của nguồn và các yếu tố khác) |
| Thời gian trễ (từ ON sang OFF và ngược lại) | Thường nhỏ hơn 1 ms |
| Bảo vệ ngắn mạch | Có |
| Bảo vệ quá tải | Có |
| Cách ly quang học | Có (giữa các kênh đầu ra và mạch logic) |
| Đèn LED báo trạng thái | Có (cho mỗi kênh đầu ra) |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Tiêu chuẩn | CE, UL, cULus |
| Tương thích với các CPU S7-400 | Tất cả các CPU S7-400 |
| Phần mềm lập trình | STEP 7 (TIA Portal hoặc phiên bản Classic) |
| Ứng dụng | Điều khiển van, động cơ, đèn báo, rơ le, contactor và các thiết bị chấp hành khác trong các hệ thống tự động hóa công nghiệp. |
| Nguồn gốc xuất xứ | Đức |
| Giá bán | Liên hệ thanhthienphu.vn để có báo giá chính xác nhất. |
2. Cấu Tạo Sản Phẩm 6ES7422-1BL00-0AA0
Vỏ bảo vệ: Chất liệu nhựa cao cấp, chống va đập, chống cháy, chống ăn mòn.
Bo mạch in (PCB): Chất lượng cao, bố trí linh kiện khoa học, đảm bảo kết nối và truyền dẫn tín hiệu.
Các linh kiện điện tử:
- Bộ vi xử lý (Microprocessor): Điều khiển hoạt động của module.
- Bộ nhớ (Memory): Lưu trữ dữ liệu và chương trình.
- Transistor: Đóng vai trò như các công tắc điện tử, điều khiển dòng điện đến các đầu ra.
- Điện trở, tụ điện: Các linh kiện thụ động, hỗ trợ hoạt động của các linh kiện chủ động.
- Optocoupler (Bộ ghép quang): Cách ly tín hiệu giữa mạch điều khiển và mạch công suất, đảm bảo an toàn và chống nhiễu.
Đầu nối (Terminal): Chắc chắn, dễ dàng đấu dây và tháo lắp.
Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của từng kênh đầu ra.
3. Các Tính Năng Chính Của 6ES7422-1BL00-0AA0
- 32 kênh đầu ra số: Điều khiển đồng thời nhiều thiết bị.
- Điện áp định mức 24V DC: Phù hợp với hầu hết các thiết bị chấp hành công nghiệp.
- Dòng điện đầu ra 0.5A/kênh: Đủ mạnh để điều khiển các thiết bị thông dụng.
- Bảo vệ ngắn mạch: Tự động ngắt khi có sự cố ngắn mạch, bảo vệ module và thiết bị.
- Bảo vệ quá tải: Tự động ngắt khi dòng điện vượt quá giới hạn cho phép.
- Cách ly quang học: Đảm bảo an toàn và chống nhiễu.
- Đèn LED báo trạng thái: Dễ dàng theo dõi trạng thái hoạt động của từng kênh.
- Thời gian đáp ứng nhanh: Đảm bảo điều khiển chính xác và kịp thời.
- Dễ dàng tích hợp: Tương thích với hệ thống S7-400 và phần mềm STEP 7.
4. Hướng Dẫn Kết Nối 6ES7422-1BL00-0AA0 Với Phần Mềm
Mở phần mềm STEP 7: Khởi động phần mềm STEP 7 trên máy tính của bạn.
Tạo một project mới (nếu cần): Nếu bạn chưa có project, hãy tạo một project mới.
Cấu hình phần cứng:
- Trong cửa sổ Hardware Catalog, tìm đến module 6ES7422-1BL00-0AA0 (bạn có thể sử dụng chức năng tìm kiếm).
- Kéo và thả module vào rack của S7-400 trong cửa sổ cấu hình phần cứng.
- Thiết lập địa chỉ I/O cho module (địa chỉ này sẽ được sử dụng trong chương trình).
Kết nối với PLC:
- Chọn phương thức kết nối (MPI, Profibus, hoặc Ethernet).
- Thiết lập các thông số kết nối (ví dụ: địa chỉ IP, tốc độ truyền).
- Thực hiện kết nối với PLC.
Download cấu hình phần cứng:
- Sau khi cấu hình xong, bạn cần download cấu hình phần cứng xuống PLC.
- Quá trình này sẽ tải thông tin về module 6ES7422-1BL00-0AA0 và các thiết bị khác vào PLC.
Kiểm tra kết nối:
- Sau khi download xong, bạn có thể kiểm tra kết nối bằng cách sử dụng các công cụ chẩn đoán trong STEP 7.
- Bạn cũng có thể thử bật/tắt các đầu ra của module để xem chúng có hoạt động không.
5. Cách Lập Trình 6ES7422-1BL00-0AA0
Các bước lập trình cơ bản:
Xác định địa chỉ I/O: Xác định địa chỉ I/O của các kênh đầu ra mà bạn muốn sử dụng (ví dụ: Q0.0, Q0.1, …).
Tạo các biến (tags): Tạo các biến (tags) tương ứng với các đầu ra và các điều kiện điều khiển.
Viết chương trình:
- Sử dụng các lệnh logic (AND, OR, NOT, …) để kết hợp các điều kiện.
- Sử dụng các lệnh “Set” (hoặc tương đương) để bật các đầu ra.
- Sử dụng các lệnh “Reset” (hoặc tương đương) để tắt các đầu ra.
Upload chương trình: Upload chương trình xuống PLC.
Kiểm tra và sửa lỗi:
- Chạy thử chương trình.
- Theo dõi trạng thái của các đầu ra.
- Sửa lỗi (nếu có).
Ví dụ: Giả sử bạn muốn điều khiển một động cơ băng tải bằng kênh đầu ra Q0.0. Bạn có một nút nhấn “Start” (I0.0) và một nút nhấn “Stop” (I0.1). Bạn có thể viết chương trình như sau (sử dụng ngôn ngữ Ladder):
Network 1: Start/Stop Motor
I0.0 Q0.0
------| |----------( )
Start Motor
I0.1 Q0.0
------|/|----------(R)
Stop Motor
Trong ví dụ này, khi nút “Start” được nhấn, đầu ra Q0.0 sẽ được bật, và động cơ sẽ chạy. Khi nút “Stop” được nhấn, đầu ra Q0.0 sẽ được tắt, và động cơ sẽ dừng.
Lưu ý:
- Bạn có thể sử dụng các khối hàm (function blocks) có sẵn trong STEP 7 để thực hiện các chức năng phức tạp hơn, chẳng hạn như điều khiển thời gian, đếm xung, …
- Luôn kiểm tra kỹ chương trình trước khi upload xuống PLC để tránh các lỗi không mong muốn.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7422-1BL00-0AA0
| Lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| Đầu ra không hoạt động | – Lỗi đấu dây – Nguồn cấp không đủ – Module bị hỏng – Lỗi lập trình |
– Kiểm tra lại đấu dây, đảm bảo đúng cực tính và chắc chắn – Kiểm tra nguồn cấp, đảm bảo đủ điện áp và dòng điện – Kiểm tra module bằng cách thay thế bằng một module khác (nếu có) – Kiểm tra lại chương trình, đảm bảo rằng các lệnh điều khiển đầu ra được sử dụng đúng cách |
| Đèn LED báo lỗi sáng | – Ngắn mạch – Quá tải – Lỗi giao tiếp |
– Kiểm tra xem có dây nào bị chạm chập không – Kiểm tra xem dòng điện đầu ra có vượt quá giới hạn cho phép không – Kiểm tra kết nối giữa module và CPU, đảm bảo rằng cáp kết nối không bị lỏng hoặc hỏng |
| Không thể kết nối với module | – Cấu hình phần cứng không chính xác – Địa chỉ IP không đúng (nếu sử dụng kết nối Ethernet) – Cáp kết nối bị lỗi |
– Kiểm tra lại cấu hình phần cứng trong STEP 7, đảm bảo rằng module được cấu hình đúng – Kiểm tra địa chỉ IP của module và máy tính, đảm bảo rằng chúng nằm trong cùng một mạng – Thử sử dụng một cáp kết nối khác |
| Giá trị đầu ra không ổn định | – Nhiễu điện từ – Nguồn cấp không ổn định |
– Sử dụng cáp chống nhiễu – Sử dụng bộ lọc nhiễu – Kiểm tra nguồn cấp, đảm bảo rằng nó ổn định và không có nhiễu |
| Module bị nóng quá mức | – Dòng điện đầu ra quá cao – Nhiệt độ môi trường quá cao – Thông gió kém |
– Giảm dòng điện đầu ra bằng cách sử dụng các thiết bị chấp hành có công suất phù hợp hơn – Đảm bảo rằng module được lắp đặt ở nơi thoáng mát, tránh ánh nắng trực tiếp và các nguồn nhiệt khác – Cải thiện thông gió cho tủ điện |
