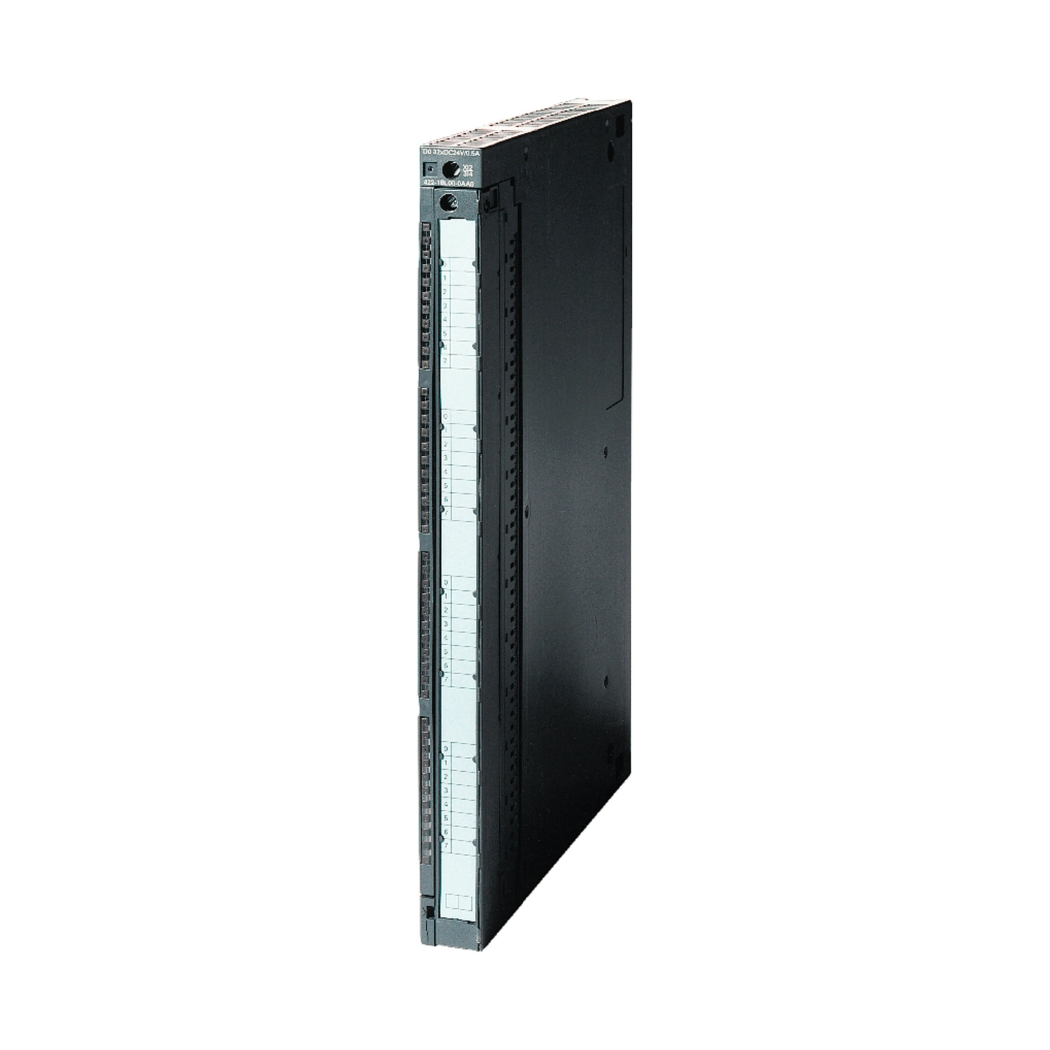

6ES7422-1BH11-0AA0 S7-400 SM 422 16DO, mô-đun đầu ra số (digital output module) mạnh mẽ cho hệ thống điều khiển tự động hóa S7-400, mang đến giải pháp tối ưu cho các ứng dụng công nghiệp đòi hỏi độ tin cậy và chính xác cao.
Thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện tự động hóa hàng đầu, sẵn sàng đồng hành cùng bạn nâng tầm hiệu suất và chinh phục những thành công mới.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7422-1BH11-0AA0
| Đặc tính kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7422-1BH11-0AA0 |
| Loại sản phẩm | Mô-đun đầu ra số (Digital Output Module) |
| Dòng sản phẩm | SIMATIC S7-400 |
| Số kênh đầu ra | 16 kênh |
| Điện áp đầu ra | 24 V DC |
| Dòng điện đầu ra | 0.5 A mỗi kênh |
| Thời gian đáp ứng | Tối đa 1 ms |
| Cách ly | Cách ly quang học giữa các kênh và với hệ thống |
| Bảo vệ | Bảo vệ ngắn mạch, quá tải, quá nhiệt |
| Chuẩn giao tiếp | Kết nối trực tiếp với backplane của S7-400 |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Độ ẩm hoạt động | 5% đến 95% RH, không ngưng tụ |
| Kích thước (Rộng x Cao x Sâu) | 25 mm x 290 mm x 210 mm |
| Trọng lượng | Khoảng 0.65 kg |
| Tiêu chuẩn | CE, UL, cULus |
| Giá bán | Liên hệ |
2. Cấu Tạo Sản Phẩm 6ES7422-1BH11-0AA0
- Khối đầu ra (Output Block): Bao gồm 16 kênh đầu ra số, mỗi kênh có khả năng cung cấp dòng điện 0.5A ở điện áp 24V DC. Các kênh này được cách ly quang học để đảm bảo an toàn và chống nhiễu.
- Khối xử lý (Processing Block): Chịu trách nhiệm xử lý tín hiệu điều khiển từ CPU của S7-400 và điều khiển trạng thái của các kênh đầu ra.
- Khối giao tiếp (Communication Block): Đảm bảo kết nối và truyền thông tin với backplane của S7-400 thông qua giao thức truyền thông nội bộ.
- Khối nguồn (Power Supply Block): Cung cấp nguồn điện cho các thành phần bên trong mô-đun.
- Vỏ bảo vệ (Housing): Được làm từ vật liệu chất lượng cao, có khả năng chống chịu va đập, bụi bẩn và độ ẩm, đảm bảo hoạt động ổn định trong môi trường công nghiệp.
- Đèn LED báo trạng thái: Cho phép dễ dàng theo dõi trạng thái hoạt động của từng kênh đầu ra và trạng thái chung của mô-đun.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7422-1BH11-0AA0
- 16 kênh đầu ra số độc lập: Cho phép điều khiển đồng thời 16 thiết bị ngoại vi khác nhau, tăng tính linh hoạt và khả năng ứng dụng của hệ thống.
- Điện áp đầu ra 24V DC: Phù hợp với hầu hết các thiết bị chấp hành thông dụng trong công nghiệp như rơ le, van điện từ, contactor…
- Dòng điện đầu ra 0.5A mỗi kênh: Đủ mạnh để điều khiển trực tiếp nhiều loại tải mà không cần thêm bộ khuếch đại.
- Thời gian đáp ứng nhanh (tối đa 1ms): Đảm bảo hệ thống phản hồi nhanh chóng với các thay đổi, giúp tối ưu hóa quy trình điều khiển.
- Cách ly quang học: Bảo vệ hệ thống khỏi các sự cố về điện và nhiễu điện từ, tăng độ tin cậy và an toàn.
- Bảo vệ ngắn mạch, quá tải, quá nhiệt: Giúp mô-đun tự động ngắt khi có sự cố, bảo vệ thiết bị và hệ thống khỏi hư hỏng.
- Tương thích hoàn toàn với S7-400: Dễ dàng tích hợp vào hệ thống điều khiển S7-400 hiện có mà không cần thay đổi cấu hình phần cứng.
- Hỗ trợ các chức năng chẩn đoán: Giúp dễ dàng phát hiện và khắc phục lỗi, giảm thời gian dừng máy.
- Thiết kế nhỏ gọn, dễ dàng lắp đặt: Tiết kiệm không gian trong tủ điện và giảm chi phí lắp đặt.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7422-1BH11-0AA0 Với Phần Mềm
Lắp đặt mô-đun vào rack của S7-400:
- Đảm bảo nguồn điện đã được ngắt.
- Mở nắp bảo vệ của rack.
- Cắm mô-đun vào vị trí trống trên rack (lưu ý đúng chiều và khớp với các chân kết nối).
- Đóng nắp bảo vệ lại.
Kết nối nguồn điện:
Kết nối dây nguồn 24V DC vào các chân kết nối nguồn trên mô-đun (thường được ký hiệu là L+ và M).
Kết nối các thiết bị ngoại vi:
Kết nối các dây tín hiệu từ các thiết bị ngoại vi (như rơ le, van điện từ…) vào các chân kết nối đầu ra tương ứng trên mô-đun (thường được đánh số từ 0 đến 15).
Cấu hình phần cứng trong phần mềm STEP 7:
- Mở phần mềm STEP 7 (hoặc TIA Portal).
- Tạo một dự án mới hoặc mở dự án hiện có.
- Trong cửa sổ “Hardware Configuration”, thêm mô-đun 6ES7422-1BH11-0AA0 vào cấu hình phần cứng của S7-400 (chọn đúng loại mô-đun và địa chỉ I/O).
- Lưu cấu hình phần cứng.
5. Cách Lập Trình Sản Phẩm 6ES7422-1BH11-0AA0
Việc lập trình mô-đun được thực hiện thông qua phần mềm STEP 7 (hoặc TIA Portal) của Siemens. Dưới đây là một ví dụ đơn giản về cách điều khiển một đầu ra của mô-đun:
// Ví dụ điều khiển đầu ra Q0.0 của mô-đun 6ES7422-1BH11-0AA0
// Khai báo biến
VAR
StartButton AT %I0.0 : BOOL; // Nút nhấn khởi động
Output_Q0_0 AT %Q4.0 : BOOL; // Đầu ra Q0.0 của mô-đun (Địa chỉ có thể khác tùy thuộc vào cấu hình phần cứng)
END_VAR
// Chương trình chính
NETWORK 1
TITLE = "Điều khiển đầu ra Q0.0"
A StartButton; // Kiểm tra nút nhấn khởi động
= Output_Q0_0; // Bật đầu ra Q0.0 nếu nút nhấn được nhấn
END_NETWORK
Giải thích:
%I0.0là địa chỉ của một đầu vào số (ví dụ: nút nhấn).%Q4.0là địa chỉ của đầu ra số 0 của mô-đun (Lưu ý: Địa chỉ thực tế có thể khác tùy thuộc vào vị trí lắp đặt của mô-đun trong rack và cấu hình phần cứng trong STEP 7. Ví dụ, nếu mô-đun được lắp ở slot 4, địa chỉ đầu ra số 0 có thể là %Q4.0).- Lệnh
A(AND) kiểm tra trạng thái của đầu vào. - Lệnh
=gán giá trị của biểu thức bên trái cho biến bên phải.
Lưu ý:
- Bạn có thể sử dụng các ngôn ngữ lập trình khác nhau trong STEP 7 như Ladder Logic (LAD), Function Block Diagram (FBD), Statement List (STL)…
- Địa chỉ I/O của mô-đun có thể thay đổi tùy thuộc vào vị trí lắp đặt và cấu hình phần cứng.
- Bạn cần tham khảo tài liệu hướng dẫn của Siemens để biết thêm chi tiết về cách lập trình cho S7-400.
6. Khắc Phục Một Số Lỗi Thường Gặp
| Lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| Đèn LED báo lỗi trên mô-đun sáng | – Mô-đun bị lỗi. – Nguồn điện không ổn định. – Kết nối lỏng lẻo. – Cấu hình phần cứng không chính xác. – Lỗi lập trình. |
– Kiểm tra nguồn điện. – Kiểm tra các kết nối. – Kiểm tra cấu hình phần cứng trong STEP 7. – Kiểm tra chương trình điều khiển. – Thay thế mô-đun nếu cần. |
| Đầu ra không hoạt động | – Dây kết nối bị đứt hoặc lỏng. – Thiết bị ngoại vi bị hỏng. – Lỗi lập trình. – Mô-đun bị lỗi. |
– Kiểm tra dây kết nối. – Kiểm tra thiết bị ngoại vi. – Kiểm tra chương trình điều khiển. – Thay thế mô-đun nếu cần. |
| Đầu ra hoạt động không ổn định | – Nhiễu điện từ. – Nguồn điện không ổn định. |
– Sử dụng cáp chống nhiễu. – Lắp đặt bộ lọc nhiễu. – Đảm bảo nguồn điện ổn định. |
| Không thể giao tiếp với mô-đun | – Cáp kết nối bị lỗi. – Cấu hình phần cứng không chính xác. – Địa chỉ IP không đúng (nếu sử dụng giao tiếp Ethernet). – Mô-đun bị lỗi. |
– Kiểm tra cáp kết nối. – Kiểm tra cấu hình phần cứng trong STEP 7. – Kiểm tra địa chỉ IP (nếu có). – Thay thế mô-đun nếu cần. |
7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn
Bạn đã sẵn sàng để nâng cấp hệ thống điều khiển của mình với mô-đun 6ES7422-1BH11-0AA0 S7-400 SM 422 16DO? Đừng bỏ lỡ cơ hội sở hữu mô-đun 6ES7422-1BH11-0AA0 S7-400 SM 422 16DO với giá ưu đãi nhất!
- Chuyên gia tư vấn: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng lắng nghe và giải đáp mọi thắc mắc của bạn về sản phẩm, giúp bạn lựa chọn giải pháp tối ưu nhất cho nhu cầu của mình.
- Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp sản phẩm 6ES7422-1BH11-0AA0 chính hãng Siemens, đầy đủ giấy tờ chứng nhận chất lượng và nguồn gốc xuất xứ (CO, CQ).
- Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ hậu mãi tận tâm: thanhthienphu.vn không chỉ bán sản phẩm, mà còn đồng hành cùng bạn trong suốt quá trình sử dụng, hỗ trợ kỹ thuật, bảo hành, bảo trì nhanh chóng và chuyên nghiệp.
- Giao hàng nhanh chóng: thanhthienphu.vn có hệ thống kho hàng rộng khắp và đội ngũ giao hàng chuyên nghiệp, đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.
Hãy liên hệ ngay với thanhthienphu.vn qua:
- Hotline: 08.12.77.88.99
- Website: thanhthienphu.vn
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
Thanhthienphu.vn – Đối tác tin cậy của bạn trên con đường chinh phục thành công!
