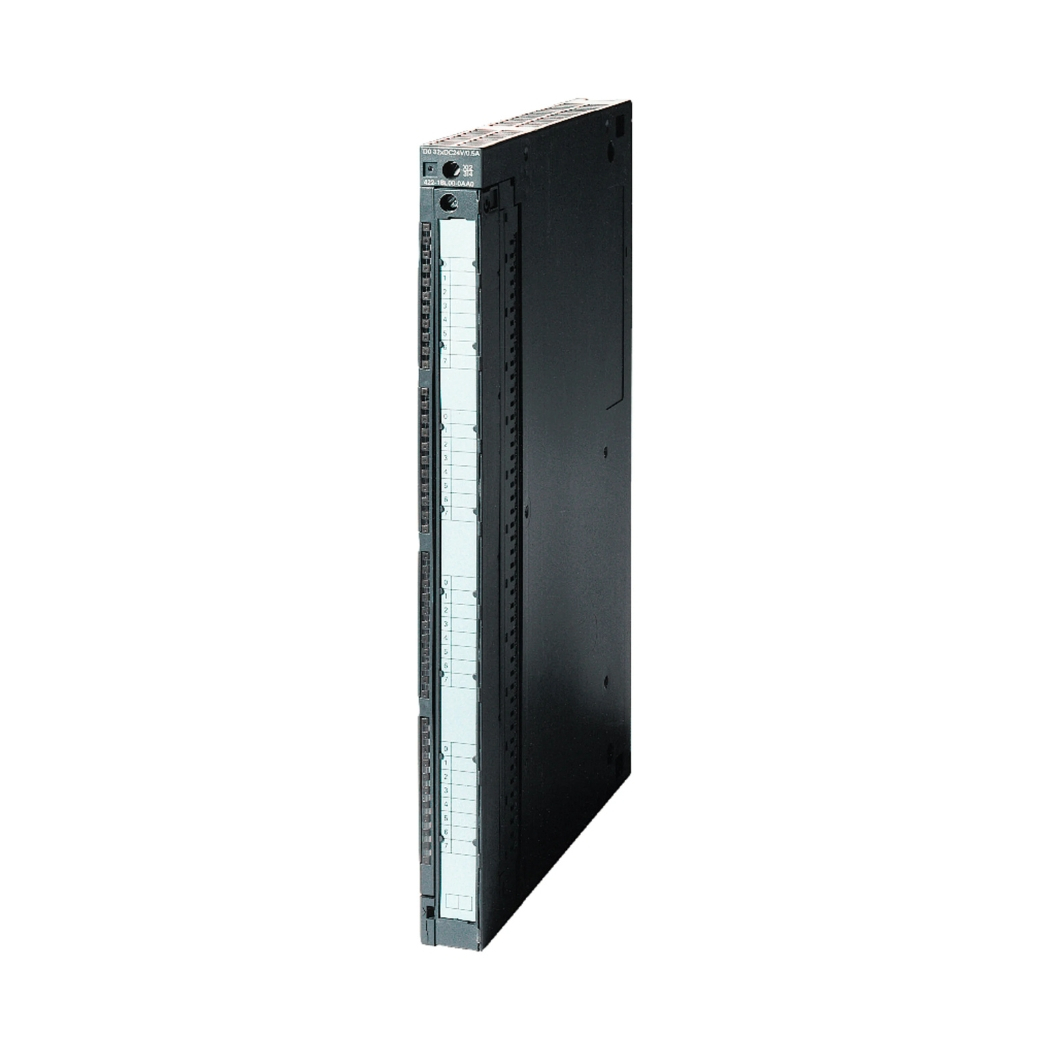

6ES7421-7DH00-0AB0 S7-400 SM 421 16DI

6ES7421-7DH00-0AB0 S7-400 SM 421 16DI, mô-đun đầu vào số (digital input module) mạnh mẽ, giải pháp hoàn hảo cho các hệ thống điều khiển tự động hóa, mang lại hiệu suất vượt trội và độ tin cậy cao trong môi trường công nghiệp.

Thanhthienphu.vn tự hào cung cấp sản phẩm này, đồng hành cùng các kỹ sư, doanh nghiệp Việt nâng tầm sản xuất, hướng tới tương lai tự động hóa thông minh.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7421-7DH00-0AB0

2. Cấu Tạo Sản Phẩm

• Các đầu nối (Terminal Blocks): Được thiết kế khoa học, dễ dàng đấu nối dây dẫn, đảm bảo kết nối chắc chắn, an toàn và giảm thiểu thời gian lắp đặt.
• Mạch điện tử (Electronic Circuitry): Bao gồm các linh kiện điện tử chất lượng cao, được bố trí tối ưu để đảm bảo hoạt động ổn định, tin cậy trong môi trường công nghiệp khắc nghiệt.
• Bộ vi xử lý (Microprocessor): “Trái tim” của mô-đun, xử lý tín hiệu đầu vào một cách nhanh chóng và chính xác, đảm bảo hệ thống điều khiển hoạt động hiệu quả.
• Bộ nhớ (Memory): Lưu trữ thông tin cấu hình và dữ liệu, giúp mô-đun hoạt động độc lập và linh hoạt.
• Đèn LED báo trạng thái (Status LEDs): Cung cấp thông tin trực quan về trạng thái hoạt động của từng kênh đầu vào, giúp kỹ thuật viên dễ dàng theo dõi và chẩn đoán lỗi.
• Giao diện kết nối (Communication Interface): Kết nối với CPU của S7-400 thông qua bus backplane, đảm bảo truyền dữ liệu nhanh chóng và tin cậy.
• Vỏ bảo vệ (Housing): Được làm từ vật liệu cao cấp, chống chịu va đập, rung động, bụi bẩn và các yếu tố môi trường khác, đảm bảo độ bền và tuổi thọ của sản phẩm.
• Tản nhiệt (Heatsink): Giúp tản nhiệt hiệu quả, duy trì nhiệt độ hoạt động ổn định cho các linh kiện bên trong, kéo dài tuổi thọ sản phẩm.
• Các linh kiện bảo vệ: Tích hợp các linh kiện bảo vệ chống quá áp, quá dòng, ngắn mạch, đảm bảo an toàn cho hệ thống và người vận hành.

3. Các Tính Năng Chính Của Sản Phẩm

• Độ tin cậy tuyệt đối: Sản phẩm được thiết kế và sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo hoạt động ổn định, bền bỉ trong môi trường công nghiệp khắc nghiệt, giảm thiểu tối đa thời gian chết của hệ thống.
• Tốc độ xử lý nhanh chóng: Với thời gian đáp ứng cực nhanh (tính bằng micro giây), mô-đun đảm bảo hệ thống điều khiển của bạn phản ứng tức thì với mọi thay đổi, giúp nâng cao hiệu suất và độ chính xác.
• Khả năng cách ly quang học: Tính năng này giúp bảo vệ mô-đun và hệ thống khỏi các tác động của nhiễu điện, đảm bảo tín hiệu đầu vào luôn sạch và chính xác.
• Chức năng chẩn đoán tích hợp: Mô-đun tự động phát hiện và thông báo các lỗi như mất kết nối, ngắn mạch, quá áp, giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố.
• Dễ dàng lắp đặt và cấu hình: Thiết kế thân thiện với người dùng, các đầu nối được bố trí khoa học, hướng dẫn sử dụng chi tiết, giúp bạn tiết kiệm thời gian và công sức trong quá trình lắp đặt và cấu hình.
• Khả năng mở rộng linh hoạt: Dễ dàng kết hợp với các mô-đun khác trong hệ thống S7-400, cho phép bạn mở rộng hệ thống điều khiển khi cần thiết.
• Tương thích hoàn toàn: Tương thích với các CPU S7-400 và phần mềm lập trình STEP 7 của Siemens, giúp bạn dễ dàng tích hợp vào hệ thống hiện có.
• Hỗ trợ đa dạng các loại cảm biến: Tương thích với nhiều loại cảm biến 24VDC, cho phép bạn linh hoạt lựa chọn thiết bị phù hợp với ứng dụng của mình.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Chuẩn bị:

• Đảm bảo bạn đã cài đặt phần mềm STEP 7 phiên bản tương thích với CPU S7-400 của bạn.
• Kết nối máy tính với CPU S7-400 thông qua cáp lập trình (ví dụ: MPI, Profibus, Ethernet).
• Đảm bảo nguồn điện 24VDC đã được cấp cho mô-đun 6ES7421-7DH00-0AB0.

Thêm mô-đun vào cấu hình phần cứng:

• Mở dự án STEP 7 của bạn.
• Trong cửa sổ “Hardware Configuration”, tìm và chọn mô-đun 6ES7421-7DH00-0AB0 từ thư viện phần cứng.
• Kéo và thả mô-đun vào rack thích hợp trong cấu hình phần cứng.
• Đặt địa chỉ đầu vào (Input Address) cho mô-đun.

Cài đặt thông số cho mô-đun:

• Nhấp đúp vào mô-đun trong cấu hình phần cứng để mở cửa sổ thuộc tính.
• Trong tab “General”, bạn có thể xem thông tin chung về mô-đun.
• Trong tab “Inputs”, bạn có thể cấu hình các thông số cho từng kênh đầu vào, chẳng hạn như loại tín hiệu, thời gian lọc nhiễu.
• Trong tab “Diagnostics”, bạn có thể xem thông tin chẩn đoán về mô-đun.

Lưu và tải cấu hình xuống CPU:

• Lưu cấu hình phần cứng.
• Tải cấu hình xuống CPU S7-400.

Kiểm tra kết nối:

• Sử dụng các công cụ chẩn đoán trong STEP 7 để kiểm tra xem mô-đun đã được kết nối và hoạt động chính xác chưa.
• Thử kích hoạt các đầu vào và kiểm tra xem tín hiệu có được đọc chính xác trong chương trình PLC không.

5. Cách Lập Trình Sản Phẩm

Sau khi kết nối thành công 6ES7421-7DH00-0AB0 với phần mềm, bạn có thể bắt đầu lập trình để điều khiển hệ thống của mình. Dưới đây là một ví dụ đơn giản về cách đọc giá trị từ một kênh đầu vào của mô-đun trong chương trình LAD (Ladder Diagram):

// Đọc giá trị từ kênh đầu vào số 0 của mô-đun 6ES7421-7DH00-0AB0
// Giả sử địa chỉ đầu vào của mô-đun là I0.0

Network 1:
----| |----( )
I0.0     Q0.0

// Giải thích:
// - I0.0: Địa chỉ đầu vào số 0 của mô-đun.
// - Q0.0: Một đầu ra (Output) hoặc một biến nhớ (Memory Bit) trong chương trình.
// - Khi tín hiệu tại đầu vào I0.0 ở mức cao (ON), đầu ra Q0.0 sẽ được kích hoạt.

Bạn có thể sử dụng các ngôn ngữ lập trình khác như FBD (Function Block Diagram) hoặc STL (Statement List) để lập trình cho mô-đun này.

6. Khắc Phục Một Số Lỗi Thường Gặp

Lỗi mất kết nối:

• Kiểm tra cáp kết nối giữa mô-đun và CPU.
• Kiểm tra nguồn điện cấp cho mô-đun.
• Kiểm tra cấu hình phần cứng trong STEP 7.

Lỗi đầu vào không nhận tín hiệu:

• Kiểm tra xem cảm biến hoặc thiết bị ngoại vi có hoạt động không.
• Kiểm tra đấu nối dây dẫn.
• Kiểm tra cấu hình kênh đầu vào trong STEP 7.

Lỗi chẩn đoán:

• Sử dụng các công cụ chẩn đoán trong STEP 7 để xem thông tin chi tiết về lỗi.
• Tham khảo tài liệu hướng dẫn sử dụng của Siemens để tìm hiểu ý nghĩa của mã lỗi.

Đèn LED báo lỗi:
Quan sát đèn LED trên mô-đun. Nếu có đèn báo lỗi (thường màu đỏ), kiểm tra hướng dẫn sử dụng để xác định nguyên nhân và cách khắc phục.

Module không nhận trong Hardware Config:

• Kiểm tra lại xem bạn đã chọn đúng module trong thư viện Hardware của STEP 7 chưa.
• Đảm bảo module được gắn chắc chắn vào rack của S7-400.

7. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn

Bạn đã sẵn sàng để nâng tầm hệ thống điều khiển của mình với 6ES7421-7DH00-0AB0 S7-400 SM 421 16DI?

Đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn miễn phí và nhận báo giá tốt nhất!

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Cam kết cung cấp sản phẩm 6ES7421-7DH00-0AB0 chính hãng Siemens, mới 100%, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ).
• Giá cả cạnh tranh: Luôn mang đến mức giá tốt nhất cho khách hàng, cùng nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, nhiệt tình, sẵn sàng tư vấn, hỗ trợ khách hàng 24/7.
• Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc, đảm bảo đúng tiến độ.
• Bảo hành uy tín: Bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật trọn đời.
• Hỗ trợ kỹ thuật tận tâm: thanhthienphu.vn không chỉ bán sản phẩm, mà còn đồng hành cùng bạn trong suốt quá trình sử dụng.

Thanh Thiên Phú – Nơi gửi trọn niềm tin cho các công trình tự động hóa!
