Giảm giá trực tiếp trên đơn hàng 6ES7421-1FH20-0AA0 S7-400 SM 421 16DI, trái tim số hóa mạnh mẽ, mở ra kỷ nguyên mới cho hệ thống điều khiển tự động của bạn, biến những thách thức trong sản xuất thành cơ hội bứt phá.
Thanhthienphu.vn mang đến giải pháp toàn diện, giúp bạn nâng tầm hiệu suất, tối ưu hóa quy trình và chinh phục những đỉnh cao mới trong ngành công nghiệp.
1. Thông tin chi tiết về sản phẩm
| Đặc điểm kỹ thuật | Mô tả chi tiết |
|---|---|

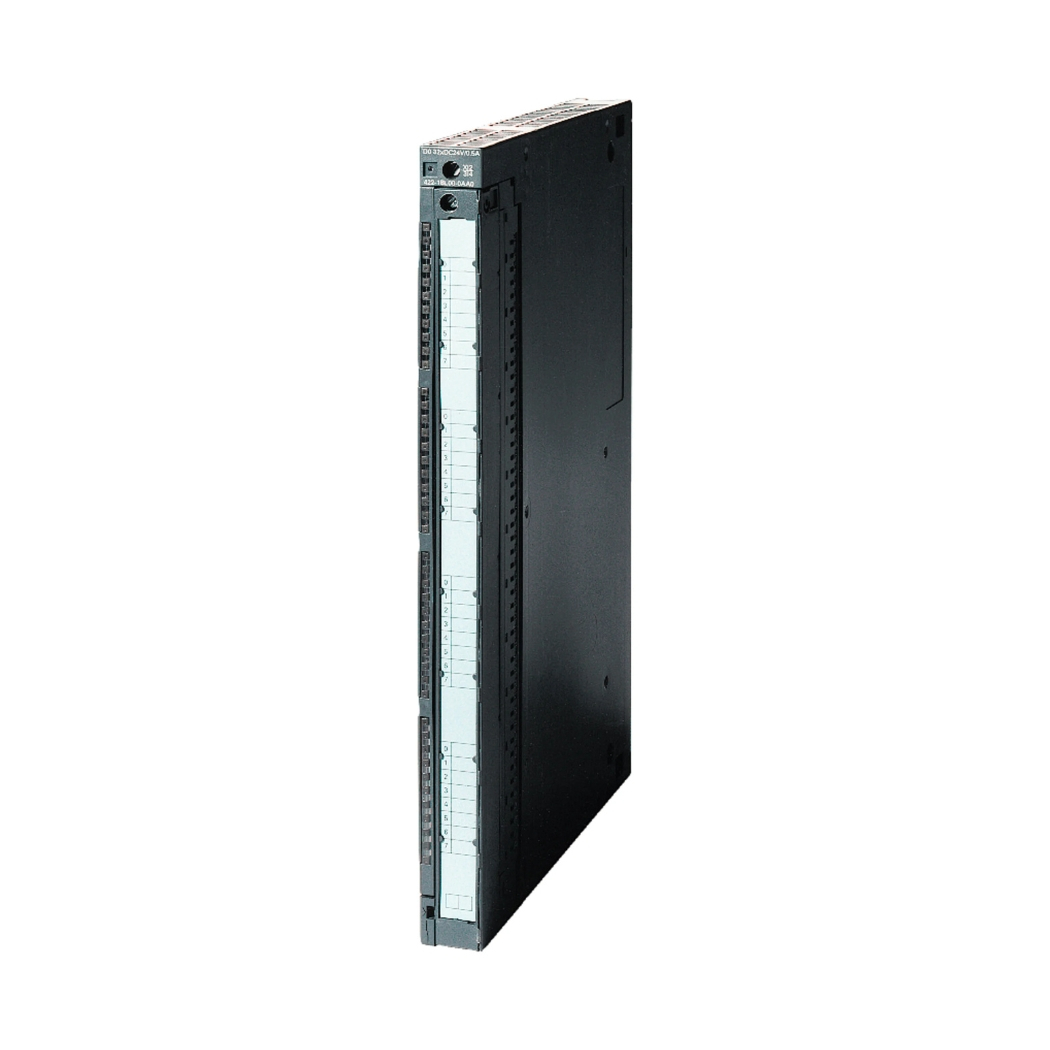

| Tên sản phẩm | Mô-đun đầu vào số SIMATIC S7-400, SM 421, 16DI |
| Mã sản phẩm | 6ES7421-1FH20-0AA0 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC S7-400 |
| Số lượng kênh đầu vào | 16 kênh đầu vào số (Digital Input) |
| Điện áp đầu vào định mức | 24V DC |
| Dòng điện đầu vào định mức | 7 mA |
| Thời gian trễ đầu vào (từ “0” đến “1”) | 1,2 ms; 3,4 ms; 4,5 ms (có thể cấu hình) |
| Thời gian trễ đầu vào (từ “1” đến “0”) | 1,2 ms; 3,4 ms; 4,5 ms (có thể cấu hình) |
| Cách ly điện | Có, cách ly quang học giữa các kênh và với bus hệ thống |
| Chẩn đoán lỗi | Có, hỗ trợ chẩn đoán lỗi dây đứt, mất nguồn |
| Đèn LED hiển thị trạng thái | Có, đèn LED cho mỗi kênh đầu vào và đèn LED báo lỗi |
| Kiểu kết nối | Đầu nối 40 chân |
| Kích thước (Rộng x Cao x Sâu) | 25 x 290 x 210 mm |
| Trọng lượng | Khoảng 0.85 kg |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Độ ẩm hoạt động | 5% đến 95% RH, không ngưng tụ |
| Tiêu chuẩn | CE, UL, CSA |
| Ứng dụng | Dùng trong các hệ thống điều khiển tự động hóa trong các ngành công nghiệp: sản xuất, chế biến, năng lượng, xây dựng, dầu khí,… |
| Giá bán | Liên hệ ngay với thanhthienphu.vn qua hotline: 08.12.77.88.99. |
2. Cấu tạo sản phẩm
Mô-đun 6ES7421-1FH20-0AA0 được thiết kế tỉ mỉ, tinh xảo như một tác phẩm nghệ thuật cơ khí, mang trong mình sức mạnh của công nghệ hiện đại.
Vỏ ngoài của mô-đun được làm từ vật liệu nhựa cao cấp, có khả năng chống chịu va đập, chống cháy và bảo vệ các linh kiện bên trong khỏi tác động của môi trường khắc nghiệt. Màu sắc trang nhã, hài hòa, dễ dàng hòa nhập với các thiết bị khác trong tủ điện.
Bên trong, các linh kiện điện tử được bố trí khoa học trên bo mạch in (PCB) chất lượng cao, đảm bảo độ bền và độ tin cậy. Các linh kiện quan trọng như bộ vi xử lý, bộ nhớ, các IC giao tiếp đều được lựa chọn từ các nhà cung cấp uy tín hàng đầu thế giới. Các chân kết nối được mạ vàng, tăng cường khả năng tiếp xúc và chống oxy hóa.
Mô-đun sử dụng công nghệ cách ly quang học, tạo ra một hàng rào bảo vệ an toàn giữa các kênh đầu vào và hệ thống điều khiển trung tâm. Điều này giúp ngăn chặn các sự cố về điện, bảo vệ các thiết bị khác trong hệ thống và đảm bảo an toàn cho người vận hành.
3. Các tính năng chính của sản phẩm
- Độ chính xác và tin cậy vượt trội: 6ES7421-1FH20-0AA0 được trang bị bộ lọc nhiễu tiên tiến, giúp loại bỏ các tín hiệu nhiễu không mong muốn, đảm bảo tín hiệu đầu vào luôn sạch và chính xác.
- Khả năng xử lý tín hiệu tốc độ cao: Với thời gian đáp ứng nhanh, mô-đun có thể xử lý các tín hiệu thay đổi nhanh chóng, đáp ứng yêu cầu của các ứng dụng điều khiển thời gian thực.
- Tính linh hoạt cao: Người dùng có thể dễ dàng cấu hình thời gian trễ đầu vào để phù hợp với các yêu cầu cụ thể của ứng dụng.
- Chức năng chẩn đoán lỗi thông minh: Mô-đun có khả năng tự động phát hiện các lỗi như dây đứt, mất nguồn và thông báo cho người dùng thông qua đèn LED và tín hiệu báo lỗi. Việc này giúp giảm thiểu thời gian dừng máy và tăng hiệu quả bảo trì.
- Thiết kế nhỏ gọn, tiết kiệm không gian: Mô-đun có kích thước nhỏ gọn, giúp tiết kiệm không gian trong tủ điện và dễ dàng lắp đặt.
- Dễ dàng tích hợp: 6ES7421-1FH20-0AA0 hoàn toàn tương thích với các thiết bị khác trong hệ sinh thái SIMATIC S7-400 của Siemens, giúp việc tích hợp vào hệ thống hiện có trở nên dễ dàng.
- Tuổi thọ cao: Theo Siemens, các mô-đun S7-400 được thiết kế để hoạt động bền bỉ trong nhiều năm, giảm thiểu chi phí thay thế và bảo trì.
4. Hướng dẫn kết nối sản phẩm với phần mềm
Lắp đặt phần mềm STEP 7: STEP 7 là phần mềm lập trình và cấu hình cho các hệ thống PLC của Siemens. Bạn có thể tải phần mềm này từ trang web của Siemens hoặc liên hệ với thanhthienphu.vn để được hỗ trợ cài đặt.
Kết nối phần cứng:
- Gắn mô-đun 6ES7421-1FH20-0AA0 vào rack S7-400.
- Kết nối cáp lập trình (ví dụ: cáp MPI, cáp Profibus) từ máy tính đến CPU của S7-400.
- Cấp nguồn cho hệ thống S7-400.
Cấu hình phần cứng trong STEP 7:
- Mở phần mềm STEP 7.
- Tạo một dự án mới hoặc mở dự án hiện có.
- Trong cửa sổ “Hardware Configuration”, thêm mô-đun 6ES7421-1FH20-0AA0 vào cấu hình phần cứng của S7-400. Bạn cần chọn đúng mã sản phẩm và phiên bản firmware.
- Thiết lập địa chỉ đầu vào (I address) cho mô-đun. Địa chỉ này sẽ được sử dụng trong chương trình PLC để truy cập các tín hiệu đầu vào từ mô-đun.
- Cấu hình các thông số khác của mô-đun như thời gian trễ đầu vào, chế độ chẩn đoán lỗi,…
- Lưu cấu hình phần cứng.
Tải cấu hình xuống CPU:
- Kết nối máy tính với CPU của S7-400.
- Chọn “Download” trong STEP 7 để tải cấu hình phần cứng xuống CPU.
5. Cách lập trình sản phẩm
Sau khi đã kết nối và cấu hình phần cứng, bạn có thể bắt đầu lập trình để sử dụng mô-đun 6ES7421-1FH20-0AA0.
Tạo chương trình PLC:
- Trong STEP 7, tạo một chương trình PLC mới (ví dụ: OB1 – Organization Block 1).
- Sử dụng các khối hàm (Function Blocks) hoặc lệnh (Instructions) để đọc giá trị từ các đầu vào của mô-đun. Ví dụ, bạn có thể sử dụng lệnh “I” (Input) để đọc giá trị của một đầu vào cụ thể. Ví dụ:
I 0.0để đọc giá trị của đầu vào số 0 của mô-đun. - Xử lý các giá trị đầu vào theo logic của ứng dụng. Ví dụ, bạn có thể sử dụng các lệnh so sánh, các phép toán số học, các lệnh logic,…
- Ghi kết quả xử lý ra các đầu ra (Output) hoặc các biến nhớ (Memory).
Ví dụ:
Giả sử bạn muốn bật một đầu ra (Q 4.0) khi đầu vào số 0 (I 0.0) của mô-đun 6ES7421-1FH20-0AA0 được kích hoạt (có tín hiệu). Bạn có thể viết chương trình như sau:
Network 1:
I 0.0
= Q 4.0
Biên dịch và tải chương trình xuống CPU:
- Sau khi viết xong chương trình, bạn cần biên dịch (Compile) chương trình để kiểm tra lỗi.
- Nếu không có lỗi, bạn có thể tải chương trình xuống CPU của S7-400.
6. Khắc phục một số lỗi thường gặp
| Lỗi | Nguyên nhân có thể | Giải pháp |
|---|---|---|
| Đèn LED báo lỗi trên mô-đun sáng | Dây đứt, mất nguồn cấp cho cảm biến, lỗi mô-đun, cấu hình sai. | Kiểm tra dây kết nối, kiểm tra nguồn cấp, kiểm tra cấu hình trong STEP 7, thay thế mô-đun nếu cần. |
| Không đọc được giá trị từ đầu vào | Địa chỉ đầu vào sai, mô-đun chưa được cấu hình đúng, lỗi kết nối. | Kiểm tra lại địa chỉ đầu vào trong chương trình PLC, kiểm tra cấu hình phần cứng trong STEP 7, kiểm tra kết nối giữa mô-đun và CPU. |
| Giá trị đọc được không ổn định | Nhiễu tín hiệu, thời gian trễ đầu vào chưa phù hợp. | Kiểm tra môi trường xung quanh, sử dụng cáp chống nhiễu, điều chỉnh thời gian trễ đầu vào trong STEP 7. |
| Không thể tải chương trình xuống CPU | Lỗi kết nối giữa máy tính và CPU, lỗi phần mềm STEP 7, lỗi CPU. | Kiểm tra cáp kết nối, khởi động lại máy tính và CPU, thử tải chương trình mẫu, kiểm tra phiên bản STEP 7, liên hệ với thanhthienphu.vn để được hỗ trợ. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đang ấp ủ những dự án đầy tiềm năng, những kế hoạch kinh doanh táo bạo? Bạn mong muốn biến những ý tưởng sáng tạo thành hiện thực, đưa doanh nghiệp của mình vươn tới những tầm cao mới?
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công! Chúng tôi không chỉ cung cấp sản phẩm 6ES7421-1FH20-0AA0 chính hãng, chất lượng cao mà còn mang đến cho bạn những giải pháp tự động hóa toàn diện, được thiết kế riêng để đáp ứng mọi nhu cầu của bạn.
Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng lắng nghe, tư vấn và hỗ trợ bạn lựa chọn những thiết bị phù hợp nhất, tối ưu hóa quy trình sản xuất và nâng cao hiệu quả kinh doanh.
Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn qua:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Thanhthienphu.vn – Nơi khởi nguồn của những giải pháp tự động hóa hoàn hảo, nơi biến giấc mơ của bạn thành hiện thực!
