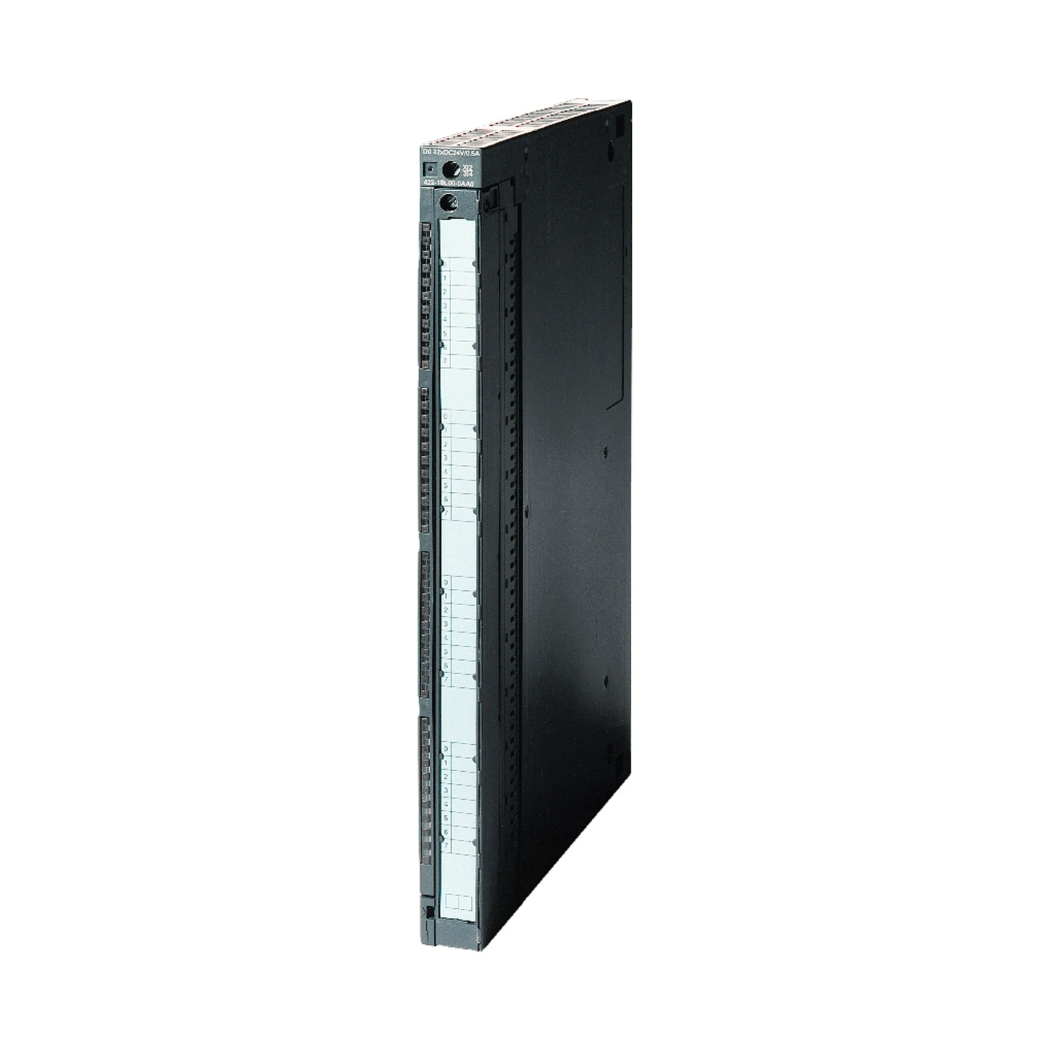

6ES7421-1EL00-0AA0 S7-400 SM 421 32DI, mô-đun đầu vào số (digital input module) mạnh mẽ cho hệ thống tự động hóa SIMATIC S7-400, là giải pháp tối ưu để nâng cao hiệu suất và độ tin cậy cho các ứng dụng điều khiển công nghiệp của bạn.
Thanhthienphu.vn mang đến cho bạn không chỉ sản phẩm chất lượng cao mà còn là dịch vụ tư vấn tận tâm, giúp bạn khai thác tối đa tiềm năng của module I/O, PLC S7-400 và tự động hóa quá trình sản xuất.
1. Thông tin chi tiết về sản phẩm 6ES7421-1EL00-0AA0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7421-1EL00-0AA0 |
| Dòng sản phẩm | SIMATIC S7-400 |
| Loại module | Module đầu vào số (Digital Input Module) |
| Số lượng kênh đầu vào | 32 |
| Điện áp đầu vào định mức | 24 VDC |
| Dòng điện đầu vào định mức | 7 mA (mỗi kênh) |
| Thời gian đáp ứng | ≤ 3 ms |
| Cách ly quang | Có (giữa các kênh và giữa kênh với bus) |
| Chẩn đoán lỗi | Có (đứt dây, ngắn mạch, quá áp) |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Tiêu chuẩn bảo vệ | IP20 |
| Kích thước (Rộng x Cao x Sâu) | 25 x 290 x 210 mm |
| Trọng lượng | Khoảng 0.5 kg |
| Giá bán | Liên hệ |
2. Cấu tạo sản phẩm 6ES7421-1EL00-0AA0
6ES7421-1EL00-0AA0 được thiết kế với sự chú trọng đặc biệt đến độ bền và an toàn, đáp ứng các tiêu chuẩn khắt khe nhất của ngành công nghiệp.
Vỏ ngoài của module được làm từ vật liệu nhựa cao cấp, có khả năng chống cháy, chống va đập và chịu được nhiệt độ cao. Bên trong, các linh kiện điện tử được bố trí khoa học, tối ưu hóa không gian và đảm bảo khả năng tản nhiệt tốt. Các đầu nối (terminal) được thiết kế chắc chắn, dễ dàng đấu dây và có khả năng chống rung, đảm bảo kết nối ổn định trong môi trường công nghiệp khắc nghiệt.
Đặc biệt, module được trang bị các mạch bảo vệ chống quá áp, quá dòng và ngắn mạch, giúp bảo vệ thiết bị và hệ thống khỏi các sự cố về điện. Với thiết kế thông minh, sản phẩm không chỉ đem đến hiệu suất vượt trội mà còn kéo dài tuổi thọ, giảm thiểu chi phí bảo trì cho khách hàng.
3. Các tính năng chính của 6ES7421-1EL00-0AA0
- 32 kênh đầu vào số: Khả năng tiếp nhận đồng thời 32 tín hiệu đầu vào số giúp module này trở thành lựa chọn lý tưởng cho các ứng dụng điều khiển phức tạp, yêu cầu số lượng lớn tín hiệu đầu vào.
- Cách ly quang: Đảm bảo an toàn cho hệ thống và người vận hành bằng cách cách ly các kênh đầu vào với nhau và với mạch điều khiển bên trong.
- Chẩn đoán lỗi: Tích hợp các chức năng chẩn đoán lỗi giúp người dùng nhanh chóng phát hiện và khắc phục các sự cố như đứt dây, ngắn mạch, quá áp.
- Thời gian đáp ứng nhanh: Thời gian đáp ứng ≤ 3 ms đảm bảo hệ thống phản ứng nhanh chóng với các thay đổi tín hiệu đầu vào, phù hợp với các ứng dụng yêu cầu thời gian thực.
- Tương thích với S7-400: Được thiết kế để hoạt động hoàn hảo với các CPU S7-400, đảm bảo tính đồng bộ và hiệu suất tối ưu cho toàn hệ thống.
- Dễ dàng lắp đặt và cấu hình: Thiết kế nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail và cấu hình bằng phần mềm STEP 7 của Siemens.
- Độ tin cậy cao: Được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo độ tin cậy và tuổi thọ cao, giảm thiểu thời gian chết của hệ thống.
4. Hướng dẫn kết nối 6ES7421-1EL00-0AA0 với phần mềm
- Lắp đặt module: Gắn module vào rack của PLC S7-400, đảm bảo module được lắp đúng vị trí và chắc chắn.
- Đấu dây: Kết nối các tín hiệu đầu vào số từ các thiết bị ngoại vi (cảm biến, nút nhấn, công tắc…) vào các terminal tương ứng trên module. Chú ý đấu đúng cực tính và đảm bảo các kết nối chắc chắn.
- Cấp nguồn: Cấp nguồn 24 VDC cho module.
- Kết nối với máy tính: Sử dụng cáp MPI hoặc Ethernet để kết nối PLC S7-400 với máy tính đã cài đặt phần mềm STEP 7.
- Cấu hình phần cứng: Trong STEP 7, tạo một project mới hoặc mở project hiện có. Thêm module 6ES7421-1EL00-0AA0 vào cấu hình phần cứng của PLC, chọn đúng địa chỉ I/O của module.
- Cài đặt thông số: Cài đặt các thông số cho module như địa chỉ I/O, chế độ hoạt động, các chức năng chẩn đoán lỗi…
- Tải cấu hình: Tải cấu hình phần cứng và chương trình xuống PLC.
- Kiểm tra và vận hành: Kiểm tra lại các kết nối, tín hiệu đầu vào và chạy thử hệ thống.
5. Cách lập trình 6ES7421-1EL00-0AA0
Việc lập trình cho 6ES7421-1EL00-0AA0 được thực hiện thông qua phần mềm STEP 7, một công cụ lập trình mạnh mẽ và trực quan của Siemens. Dưới đây là các bước cơ bản để lập trình cho module này:
Xác định địa chỉ I/O: Mỗi kênh đầu vào của module sẽ được gán một địa chỉ I/O cụ thể. Ví dụ, kênh đầu tiên có thể có địa chỉ I0.0, kênh thứ hai là I0.1, và cứ tiếp tục như vậy cho đến I3.7 (vì module có 32 kênh).
Sử dụng các lệnh đọc tín hiệu: Trong chương trình PLC, sử dụng các lệnh như “LD” (Load), “A” (And), “O” (Or) để đọc trạng thái của các tín hiệu đầu vào. Ví dụ:
LD I0.0(Đọc trạng thái của kênh đầu vào I0.0)A I0.1(Kiểm tra xem kênh I0.1 có ở mức cao hay không)O I0.2(Kiểm tra xem kênh I0.2 có ở mức cao hay không)
Xử lý tín hiệu: Sau khi đọc tín hiệu, bạn có thể sử dụng các lệnh khác trong STEP 7 để xử lý tín hiệu, thực hiện các phép toán logic, điều khiển các đầu ra…
Sử dụng các khối chức năng: STEP 7 cung cấp nhiều khối chức năng (Function Blocks – FB) và hàm (Functions – FC) để hỗ trợ việc lập trình, giúp bạn tạo ra các chương trình phức tạp một cách dễ dàng hơn.
Mô phỏng và kiểm tra: Trước khi tải chương trình xuống PLC, bạn có thể sử dụng chức năng mô phỏng của STEP 7 để kiểm tra logic của chương trình.
6. Khắc phục một số lỗi thường gặp với 6ES7421-1EL00-0AA0
| Lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| Đèn LED SF (System Fault) sáng đỏ | Lỗi phần cứng, lỗi cấu hình, lỗi truyền thông. | Kiểm tra lại kết nối, cấu hình phần cứng, nguồn cấp. Nếu vẫn không được, liên hệ với Thanhthiênphú.vn để được hỗ trợ kỹ thuật. |
| Đèn LED của một kênh không sáng | Đứt dây, hỏng cảm biến, lỗi kênh đầu vào. | Kiểm tra dây dẫn, cảm biến và thay thế nếu cần. Kiểm tra cấu hình phần cứng và địa chỉ I/O. |
| Tín hiệu đầu vào không ổn định | Nhiễu điện từ, tiếp xúc kém. | Sử dụng cáp chống nhiễu, kiểm tra và siết chặt các đầu nối. Đảm bảo hệ thống được nối đất đúng cách. |
| Không đọc được tín hiệu từ một kênh | Sai địa chỉ I/O, kênh bị vô hiệu hóa trong cấu hình. | Kiểm tra lại địa chỉ I/O trong chương trình và cấu hình phần cứng. Đảm bảo kênh không bị vô hiệu hóa. |
| Module không hoạt động | Mất nguồn, module bị hỏng. | Kiểm tra nguồn cấp cho module. Nếu module bị hỏng, liên hệ với Thanhthiênphú.vn để được tư vấn thay thế. |
